TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐIỆN – ĐIỆN TỬ

ĐỒ ÁN TỐT NGHIỆP

HỆ THỐNG ĐIỀU KHIỂN THIẾT BỊ ĐIỆN VÀ
QUẢN LÝ ĐIỆN NĂNG ỨNG DỤNG IOT
SVTH:

LỮ HOÀN THIỆN
HUỲNH ĐẶNG THANH KHIÊM

Khóa:

2019

Ngành:

CNKT MÁY TÍNH (CLC)

GVHD:

ThS. NGUYỄN NGÔ LÂM

MSSV: 19119135
MSSV: 19119011

TP. Hồ Chí Minh, tháng 07, năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ
THUẬT TP.HCM
KHOA ĐIỆN – ĐIỆN TỬ

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc Lập – Tự Do – Hạnh Phúc
**********

BẢN GIẢI TRÌNH CHỈNH SỬA BÁO CÁO
ĐỒ ÁN TỐT NGHIỆP
1. Tên đề tài: Hệ thống điều khiển thiết bị điện và quản lý điện năng ứng dụng IoT
2. Họ tên sinh viên 1: Huỳnh Đặng Thanh Khiêm
MSSV: 19119011
Họ tên sinh viên 2: Lữ Hoàn Thiện
MSSV: 19119135
3. Ngành: Công nghệ Kỹ thuật Máy tính.
4. GVHD:
5. Tổng hợp các yêu cầu chỉnh sửa báo cáo ĐATN của hội đồng:
- Bổ sung phần nghiên cứu tổng quan và trích dẫn tài liệu tham khảo
- Bổ sung phần đặc tả hệ thống.
- Xóa các hàng còn trống trong danh mục từ viết tắt.
- Đánh số các biểu thức toán đúng quy định.
6. Giải trình chỉnh sửa báo cáo ĐATN
TT Nội dung góp ý của HĐ
Kết quả chỉnh sửa bổ sung
1
Bổ sung phần nghiên cứu tổng Đã chỉnh sửa nội dung chương 1 TỔNG
quan.
QUAN từ trang 1 đến trang 4, các mục
- 1.1 GIỚI THIỆU.
- 1.2 TÍNH CẤP THIẾT CỦA ĐỀ TÀI.
- 1.4 NHIỆM VỤ NGHIÊN CỨU.
- 1.5 ĐỐI TƯỢNG VÀ PHẠM VI
NGHIÊN CỨU.
2
Bổ sung phần đặc tả hệ thống.
Đã bổ sung phần đặc tả hệ thống ở
chương 3 THIẾT KẾ HỆ THỐNG ở
trang 22, bao gồm nội dung:
- 3.1.1 Đặc tả yêu cầu của hệ thống.
- 3.1.2 Đặc tả thông số của hệ thống.
3
Trích dẫn tài liệu tham khảo.
Đã bổ sung thêm mục tài liệu tham khảo
số [1] và số [2] ở trang 61.
4
Xóa các hàng còn trống trong Đã chỉnh sửa nội dung ở DANH MỤC
danh mục từ viết tắt.
TỪ VIẾT TẮT ở trang vii.
5

Đánh số các biểu thức toán Đã đánh số các biểu thức (3.2), (3.3),
đúng quy định.
(3.4) ở trang 34.

GVHD
(Ký tên)

Nguyễn Ngô Lâm

Sinh viên thực hiện ĐATN
(Ký tên)

Huỳnh Đặng Thanh Khiêm

Lữ Hoàn Thiện

LỜI CẢM ƠN
Trong suốt 4 năm học tại trường Đại học Sư phạm Kỹ thuật TP.HCM, quý thầy
cô đã truyền đạt kiến thức một cách quý báu và tận tình. Nhờ sự hướng dẫn từ quý thầy
cô, nhóm đã hoàn thành đồ án tốt nghiệp Hệ thống điều khiển thiết bị điện và quản lý
điện năng ứng dụng IOT. Nhóm xin gửi lời cảm ơn chân thành đến toàn thể quý thầy
cô trong Khoa Điện – Điện tử đã dành thời gian và công sức để chia sẻ những kiến
thức quý báu và tạo điều kiện cho nhóm phát triển trong suốt thời gian qua.
Đặc biệt, nhóm muốn bày tỏ lòng
...

...
nshu29/i2c-protocol-94259889
[6] Amazon Web Services, “What is MQTT?”
https://aws.amazon.com/vi/what-is/mqtt/
❖ Datasheet.
[7] Datasheet ESP32 (ESPRESSIF SYSTEMS (SHANGHAI) CO., LTD)
https://www.alldatasheet.com/datasheet-pdf/pdf/1179101/ESPRESSIF/ESPWROOM-32.html
[8] Datasheet module PZEMT-004T
https://innovatorsguru.com/wp-content/uploads/2019/06/PZEM-004T-V3.0Datasheet-User-Manual.pdf
[9] Datasheet module SIM A7680C (SimCom)
https://cn.simcom.com/product/A7680C.html
61

[10] Datasheet Module I2C (Handson Technology)
https://www.handsontec.com/dataspecs/module/I2C_1602_LCD.pdf
[11] Datasheet IC ULN2003A (STMicroelectronics)
https://html.alldatasheet.com/htmlpdf/25566/STMICROELECTRONICS/ULN2003A/1622/1/ULN2003A.html
[12] Datasheet Relay HF46F (Hongfa Technology)
https://html.alldatasheet.com/htmlpdf/312374/HONGFA/HF46F/214/1/HF46F.html
[13] Datasheet LM2596 (TECH PUBLIC Electronics co LTD)
https://html.alldatasheet.com/htmlpdf/1614705/TECHPUBLIC/LM2596/698/1/LM2596.html
[14] Datasheet BJT S8050 (WINGSING)
https://html.alldatasheet.com/html-pdf/33773/WINGS/S8050/124/1/S8050.html

62

Phụ lục 1
Tài liệu hướng dẫn sử dụng hệ thống.
Bước 1: Đăng nhập:
-

Cấp nguồn điện 220V AC cho hệ thống.

-

Kết nối các thiết bị điện 220V AC mà người dùng muốn điều khiển.

-

Đăng nhập vào ứng dụng di động.

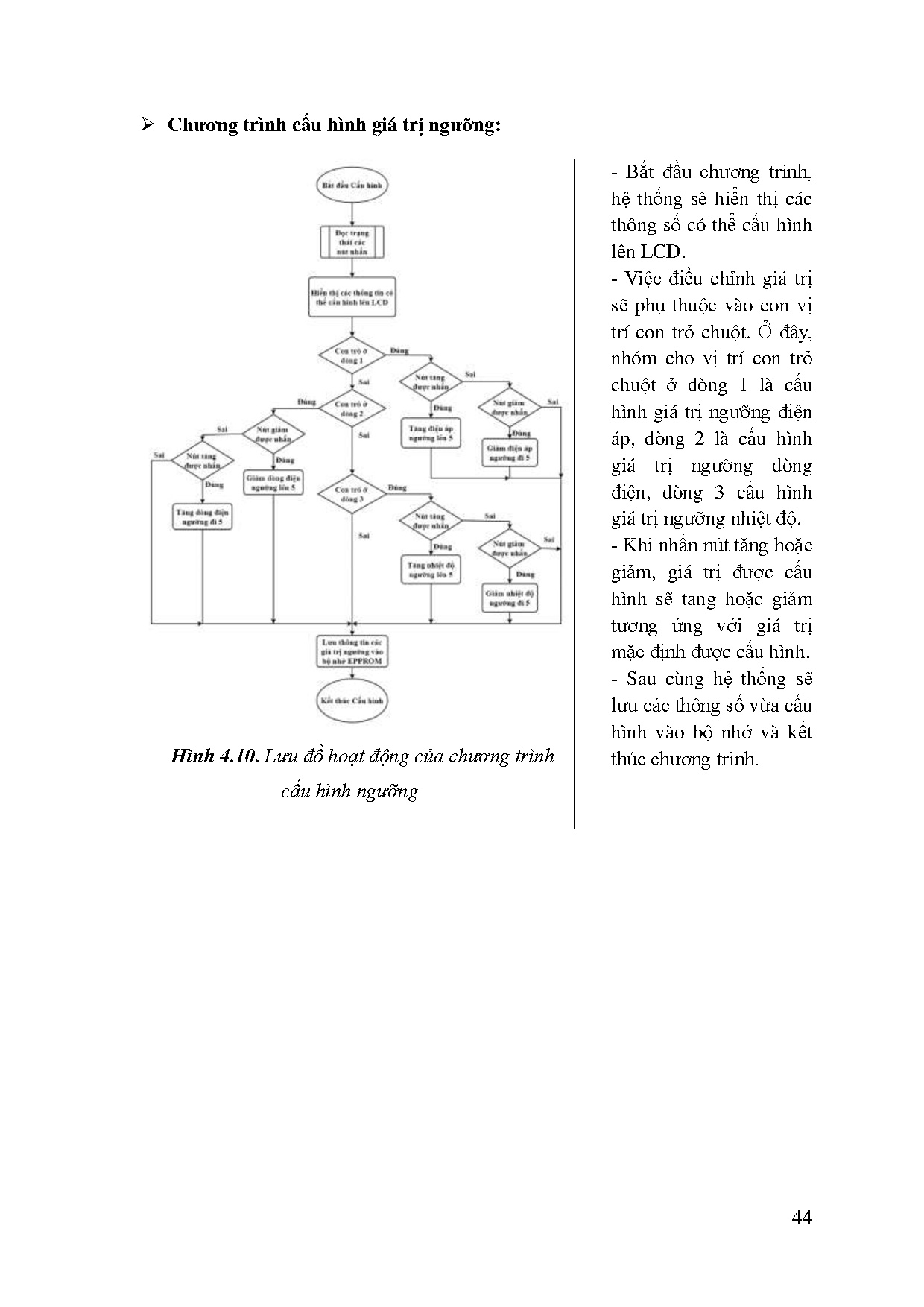

Bước 2: Cấu hình giá trị ngưỡng báo động

-

Trên thiết bị, người dùng nhấn nút cấu hình ở bên trái thiết bị.

Nút nhấn
cấu hình

-

Nếu LCD hiển thị như hình trên thì người dùng đã vào được mode cấu hình
ngưỡng.

-

Người dùng có thể sử dụng 4 nút ở bên trái để tiếng hành chọn và cấu hình các
thông số.

-

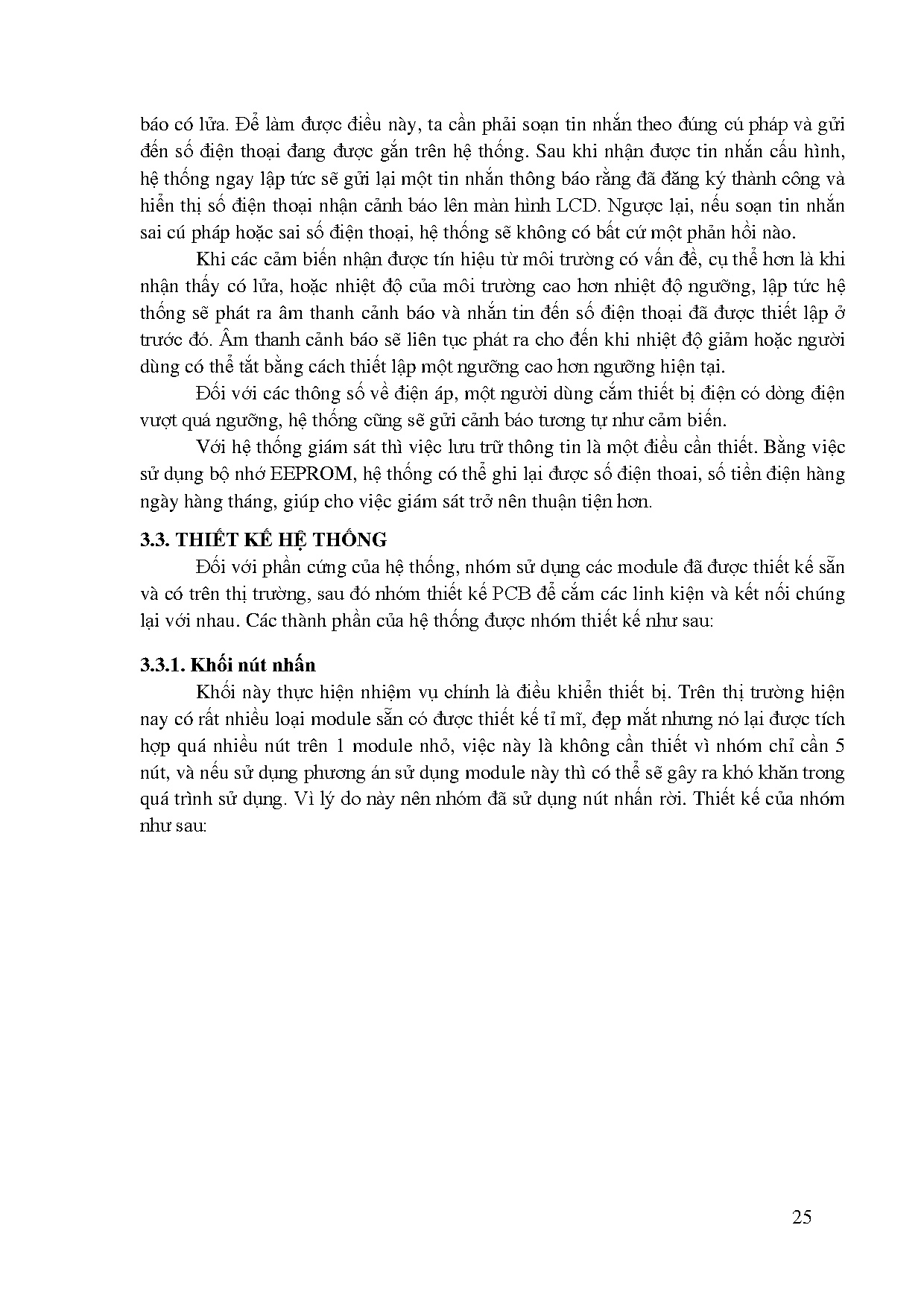

Ở phần cấu hình số điện thoại: Người dùng cần sử dụng điện thoại soạn và gửi tin
nhắn cấu hình số điện thoại cảnh báo với nội dung như sau:
SDT0436xxxxxx gửi 0454xxxxxy
Trong đó: 0436xxxxxx là số điện thoại người nhận SMS cảnh báo.
0454xxxxxy là số điện thoại của sim được đặt trong hệ thống.

-

Sau cùng, người dùng cần nhấn nút cấu hình 1 lầ nữa để các thông số được lưu lại.
Số điện thoại sẽ được tự động lưu khi người dùng gửi tin nhắn cấu hình.
Bước 3: Điều khiển thiết bị
Có 2 cách để điều khiển thiết bị:

-

Tương tác với các nút nhấn ở bên phải thiết bị.
63

-

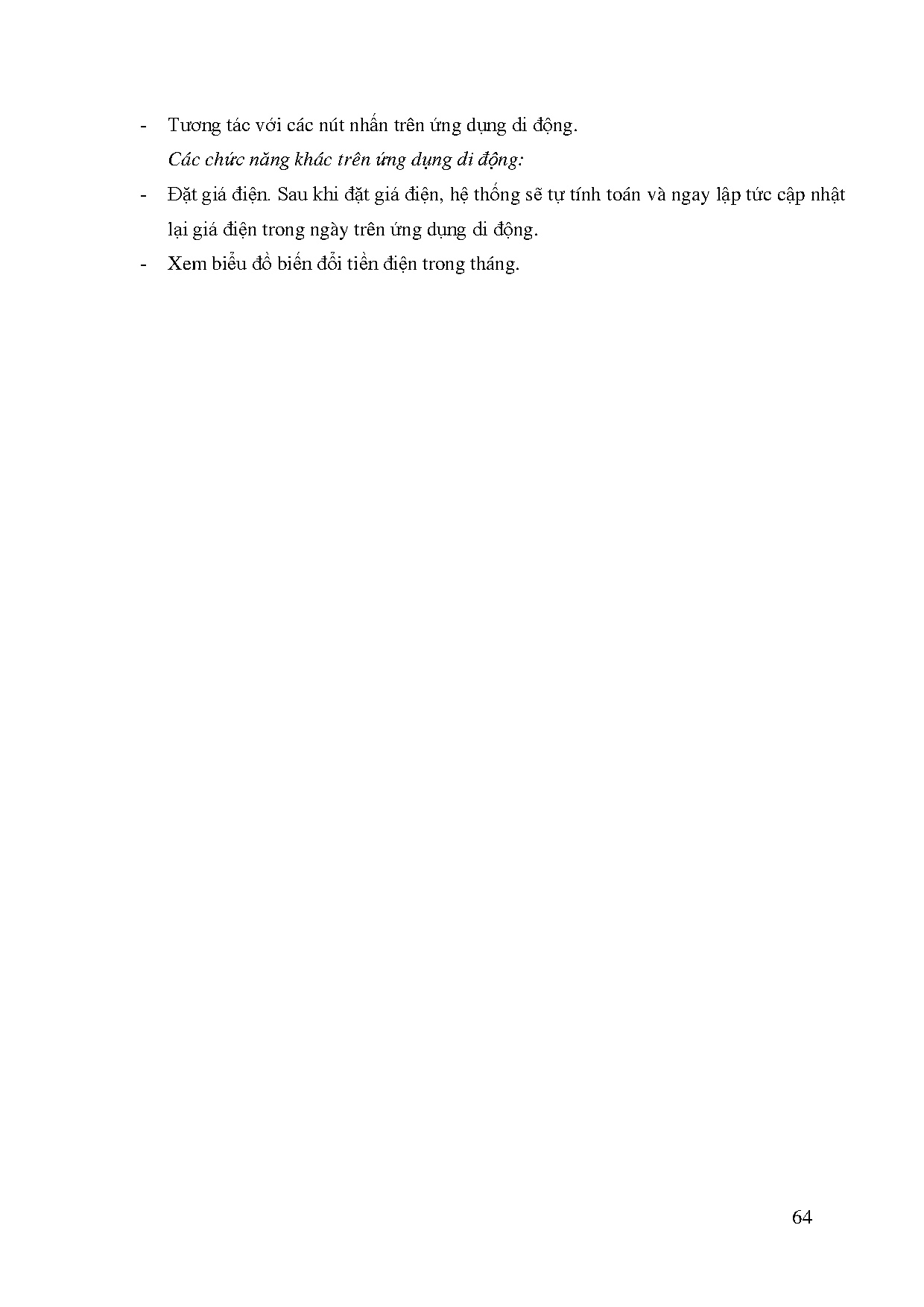

Tương tác với các nút nhấn trên ứng dụng di động.
Các chức năng khác trên ứng dụng di động:

-

Đặt giá điện. Sau khi đặt giá điện, hệ thống sẽ tự tính toán và ngay lập tức cập nhật
lại giá điện trong ngày trên ứng dụng di động.

-

Xem biểu đồ biến đổi tiền điện trong tháng.
