Đồ án tốt nghiệp - Giảm điện áp Common - Mode cho bộ nghịch lưu 3 pha 3 bậc

-TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ

ĐỒ ÁN TỐT NGHIỆP

GIẢM ĐIỆN ÁP COMMON – MODE CHO
BỘ NGHỊCH LƯU 3 PHA 3 BẬC
GVHD:

TS. NGUYỄN NHÂN BỔN

SVTH:

BÙI XUÂN HẢO

MSSV: 19142308

PHẠM ĐÀI THẾ

MSSV: 19142381

Khóa :

2019

Ngành:

ĐIỆN – ĐIỆN TỬ

Tp. Hồ Chí Minh, tháng 7 năm 2023

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ
THUẬT TPHCM
KHOA: ĐIỆN – ĐIỆN TỬ

Họ và tên:
Ngành:

CỘNG HÒA XÃ HỘI CHỦ NGHĨA
VIỆT NAM
ĐỘC LẬP – TỰ DO – HẠNH PHÚC
-✡✡✡-

Bùi Xuân Hảo

MSSV: 19142308

Phạm Đài Thế

MSSV: 19142381

Công Nghệ Kỹ Thuật Điện – Điện Tử

Hệ đào tạo: Đại học chính quy
Khóa:

2019

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
1. Tên đề tài: “Giảm điện áp common – mode cho bộ nghịch lưu 3 pha 3 bậc”
2. Mục tiêu đề tài:
-

Xây dựng mô hình mô phỏng và mô hình thực nghiệm của bộ nghịch lưu 3 pha 3
bậc kiểu ghép tầng cùng các giải thuật điều khiển cho bộ nghịch lưu trên phần mềm
Matlab Simulink.

-

Giải quyết được các yêu cầu thực nghiệm với các giải thuật đề xuất thông qua bộ
kit C2000™ LAUNCHXL-F28379D LaunchPad.

-

Mô hình nghịch lưu phải tạo được điện áp xoay chiều 3 pha ổn định và liên tục.

-

So sánh, đánh giá các kết quả mô phỏng và thực nghiệm.

-

Đánh giá những ưu và nhược điểm của từng giải thuật.

3. Ngày giao nhiệm vụ:………………………………………………………………….
4. Ngày hoàn thành nhiệm vụ:………………………………………………………….
5. Họ và tên cán bộ hướng dẫn: TS. Nguyễn Nhân Bổn
Tp. HCM, ngày.....tháng.....năm 2023
Giáo viên hướng dẫn

Tp. HCM, ngày.....tháng.....năm 2023
Chủ nhiệm bộ môn

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN: ĐIỆN CÔNG NGHIỆP
BẢNG NHẬN XÉT VÀ ĐÁNH GIÁ CỦA GIÁO VIÊN HƯỚNG DẪN
I. TÓM TẮT NỘI DUNG CHÍNH
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
II. MÔ TẢ ĐỀ TÀI
............................................................................
...

...
ếp theo, ta bỏ đi các khối công suất và khối tải trong file mô phỏng và thêm
vào các khối Digital Output phù hợp.

Hình D_ 2. Tổng quan mô hình chương trình thực nghiệm trên Matlab Simulink
91

Lấy các khối tín hiệu đầu ra từ thư viện: Library Browser → Embedded Coder
Support Package For Texas Instruments C2000 Processors → F2837xD → Digital
Output.

Hình D_ 3. Chọn khối Digital Output trong thư viện
Trong khối IGBT ở trên, mỗi pha sẽ cho ra 2 xung điều khiển S1, S2. Các xung
này được đưa vào khối Digital Output đã lấy ở trên. Trong khối Digital Output, ta thiết
lập các chân phát xung PWM trên phần cứng như đã xác định ở trên (các chân P0 – P5
tương ứng với các kí hiệu GPIO0 – GPIO5). Với pha A, hai xung S1, S2 sẽ được đưa ra
các chân GPIO0, GPIO1. Tương tự như vậy với các pha còn lại như hình D_4. Các xung
đảo như trong phần mô phỏng sẽ được tạo ra nhờ IC có chức năng đảo tín hiệu
SN74HC14N.

92

Hình D_ 4. Cấu hình bên trong khối IGBT

93

PHỤ LỤC E: LƯU VÀ XỬ LÝ SỐ LIỆU LẤY ĐƯỢC TỪ
OSCILLOSCOPE OWON SDS 1104
Kết quả thực nghiệm được đo trên oscilloscope OWON SDS1104. Kết quả từ
oscilloscope OWON SDS1104 được lưu lại dưới dạng bảng giá trị của dạng sóng
(file.bin) và dưới dạng hình ảnh (file.bmp) thông qua phần mềm OWON Oscilloscope
Software như hình E_1 và hình E_2

Hình E_ 1. Phần mềm OWON Oscilloscope Software

Hình E_ 2. Các kiểu lưu file trên phần mềm
Để phân tích FFT và đo giá trị THD của các dạng sóng điện áp và dòng điện, ta
cần đưa các dạng sóng thực nghiệm vào phần mềm Matlab Simulink để sử dụng công
cụ FFT Analysis.
Đầu tiên ta cần mở file.bin của dạng sóng cần phân tích FFT lên bằng phần mềm
OWON Oscilloscope Software. Sau đó, ta chọn View → Data Table → Save as để lưu
các số liệu dưới dạng file excel.
94

Hình E_ 3. Lưu file dạng sóng thực nghiệm dưới dạng file excel
Tiếp theo, từ file excel vừa được tạo ra, ta vẽ lại dạng sóng cần phân tích FFT
trên phần mềm Matlab như hình E_4

Hình E_ 4. Dạng sóng thực nghiệm được vẽ trên phần mềm Matlab từ file excel
Sau đó, ta xây dựng mô hình Simulink như hình E_5. Trong đó, khối Repeating
Sequence có tác dụng vẽ lại dạng sóng thực nghiệm trên Simulink từ hai tham số t &amp v
sau khi chạy chương trình ở hình E_4.

95

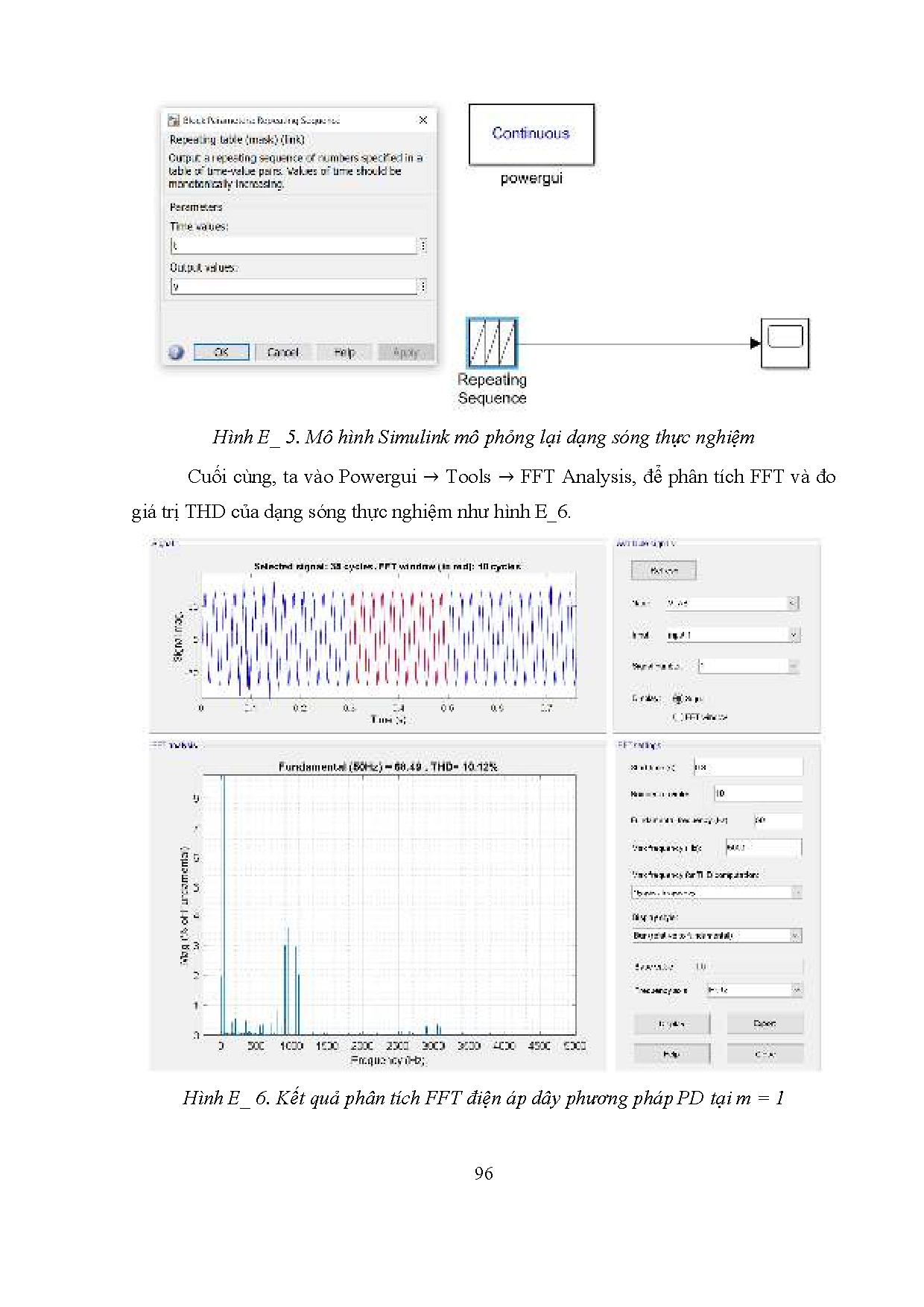

Hình E_ 5. Mô hình Simulink mô phỏng lại dạng sóng thực nghiệm
Cuối cùng, ta vào Powergui → Tools → FFT Analysis, để phân tích FFT và đo
giá trị THD của dạng sóng thực nghiệm như hình E_6.

Hình E_ 6. Kết quả phân tích FFT điện áp dây phương pháp PD tại m = 1
