Đồ án tốt nghiệp - Dựa trên nền tảng IoT thiết kế hệ thống giám sát nhiệt độ - độ ẩm - ánh sáng QML

BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ TRUYỀN THÔNG

ĐỀ TÀI:

DỰA TRÊN NỀN TẢN IOT
THIẾT KẾ HỆ THỐNG GIÁM SÁT
NHIỆT ĐỘ, ĐỘ ẨM, ÁNH SÁNG
QUA MẠNG WLAN
GVHD: GVC.Ths. TRẦN THANH MAI
SVTH: NGUYỄN MINH TÂN
MSSV: 09101119

Tp. Hồ Chí Minh – 1/2018

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o-Tp.HCM, ngày tháng 1 năm 2018

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: Nguyễn Minh Tân
MSSV: 09101119
Khóa:
2009
Lớp:
Họ tên sinh viên: Nguyễn Minh Quốc
MSSV: 12141630
Khóa:
2012
Lớp: 12141DT1A
Chuyên ngành:
Kỹ thuật Điện – Điện Tử
Mã ngành: 01
Hệ đào tạo:
Đại học chính quy
Mã hệ:
1
I. TÊN ĐỀ TÀI:
DỰA TRÊN NÊN TẢN IOT THIẾT KẾ HỆ THÔNG GIÁM SÁT
NHIỆU ĐỘ - ĐỘ ẨM - ÁNH SÁNG QUA MẠNG LAN
II. NHIỆM VỤ
1. Mục đích của đề tài:

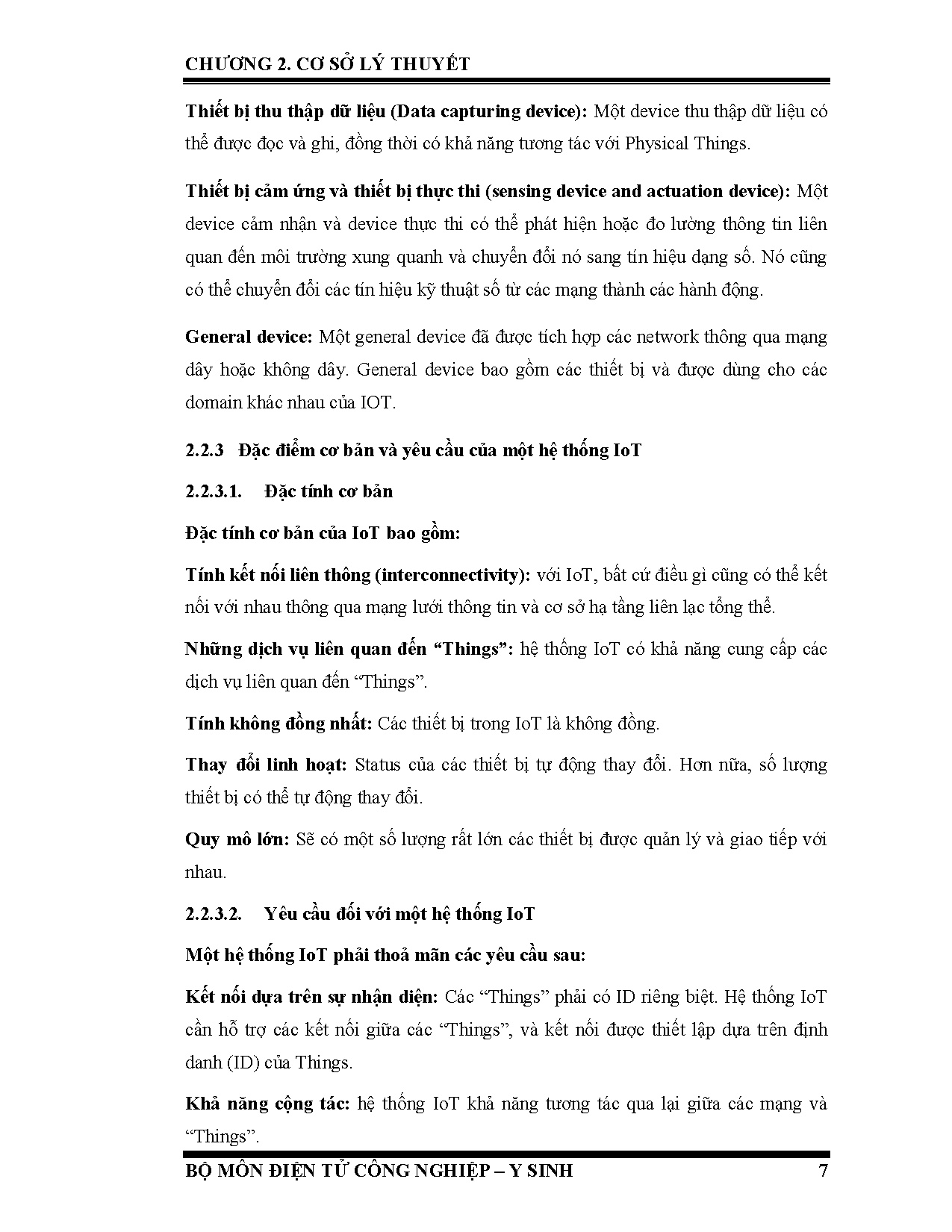

Ứng dụng nền tản hệ thống Internet of Things (IoT) xây dựng hệ thống giám sát các
thông số môi trường (nhiệt độ, độ ẩm, ánh sáng) qua mạng lan.
2. Nội dung thực hiện:
 Nhiệm vụ 1: Nghiên cứu mạng cảm biến không dây công nghê IOT.
 Nhiệm vụ 2: Tìm hiểu về kit Raspberry Pi.
 Nhiệm vụ 3: Cài đặt hệ điều hành cho Raspberry Pi.

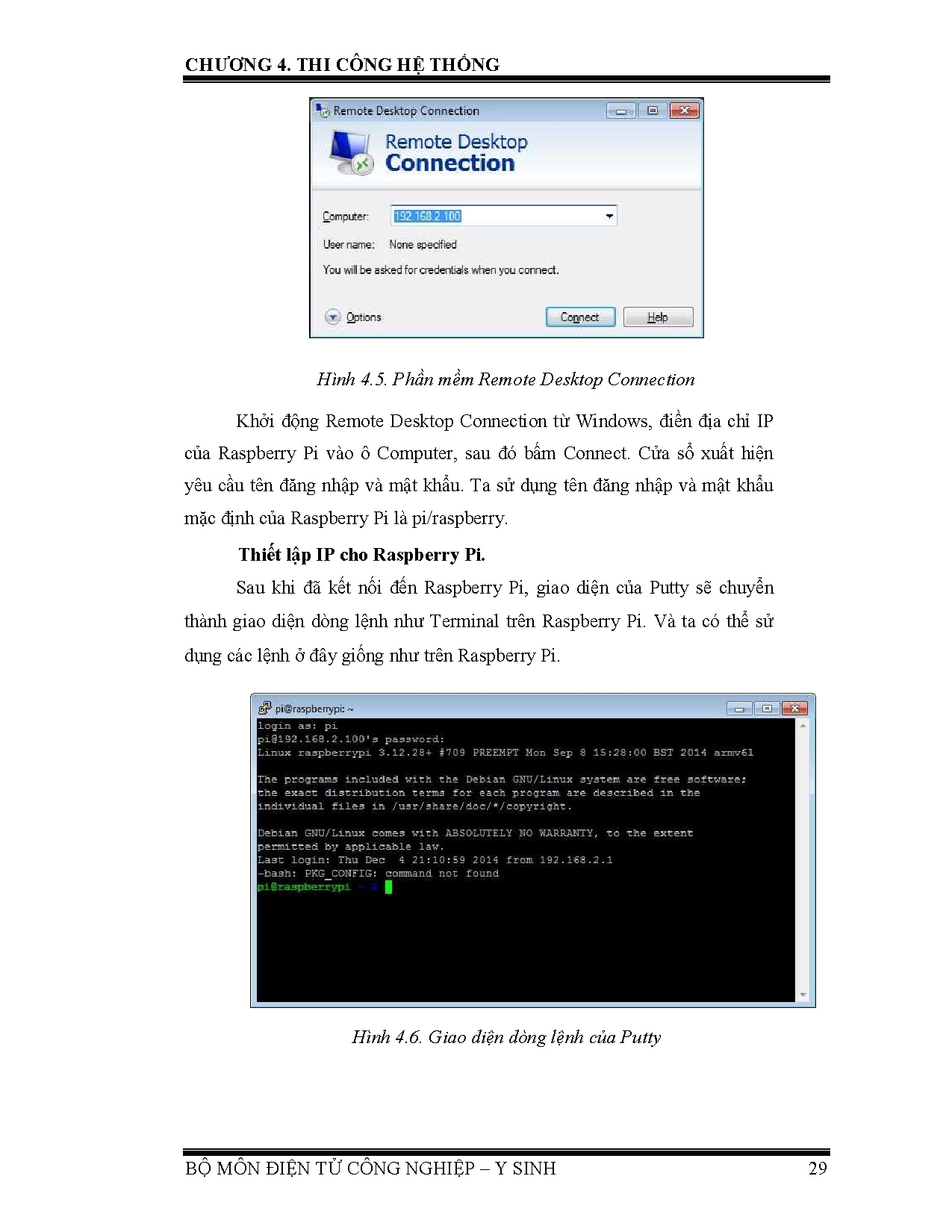

 Nhiệm vụ 4: Kết nối với Raspberry Pi từ PC.
 Nhiệm vụ 5: Nghiên cứu cảm biến nhiệt độ và độ ẩm DHT22.
 Nhiệm vụ 6: Nghiên cứu cảm biến cường độ ánh sáng BH1750.
 Nhiệm vụ 7: Xây dựng mạng cảm biến giám sát các thông số môi trường qua việc
sử dụng thiết bị Raspberry Pi và các thiết bị cảm biến.
 Nhiệm vụ 8: Xây dựng chương trình và chạy thử nghiệm.
 Nhiệm vụ 9: Cân chỉnh hệ thống.
 Nhiệm vụ 10: Viết sách luân văn.
 Nhiệm vụ 11: Báo cáo đề tài tốt nghiệp.
III. NGÀY GIAO NHIỆM VỤ:
03/10/2017
IV. NGÀY HOÀN THÀNH NHIỆM VỤ: 13/01/2018
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN: GVC.ThS. Trần Thanh Mai
CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN TỬ CÔNG NGHIỆP

ii

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
KHOA ĐIỆN-ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
o0o-Tp. HCM, ngày tháng 1 năm 2018

LỊCH TRÌNH THỰC HIỆN ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên 1: Nguyễn Minh Tân
Lớp:
091011A
Họ tên sinh viên 2: Nguyễn Minh Quốc
Lớp:
12141DT1A

MSSV: 09101119
MSSV: 12141630

Tên đề tài: DỰA TRÊN NÊN TẢN IOT THIẾT KẾ HỆ THÔNG GIÁM SÁT
NHIỆU ĐỘ - ĐỘ ẨM - ÁNH SÁNG QUA MẠNG LAN
Tuần/ngày

Nội dung

03/10/2017


...

...
c=https://ajax.googleapis.com/ajax/libs/jquery/3.2.1/jquery.min.js/

src=https://maxcdn.bootstrapcdn.com/bootstrap/3.3.7/js/bootstrap.min.js/
type=text/java src=../Chart.min.js/ ! thu vien java
cho do thi d ko
center
div class=headerbannera href=BANNERLINK target=_blankimg
src=../logo.png//a/div
/center
/head
center
body
?php foreach ($show as $value): ?
div class=contai

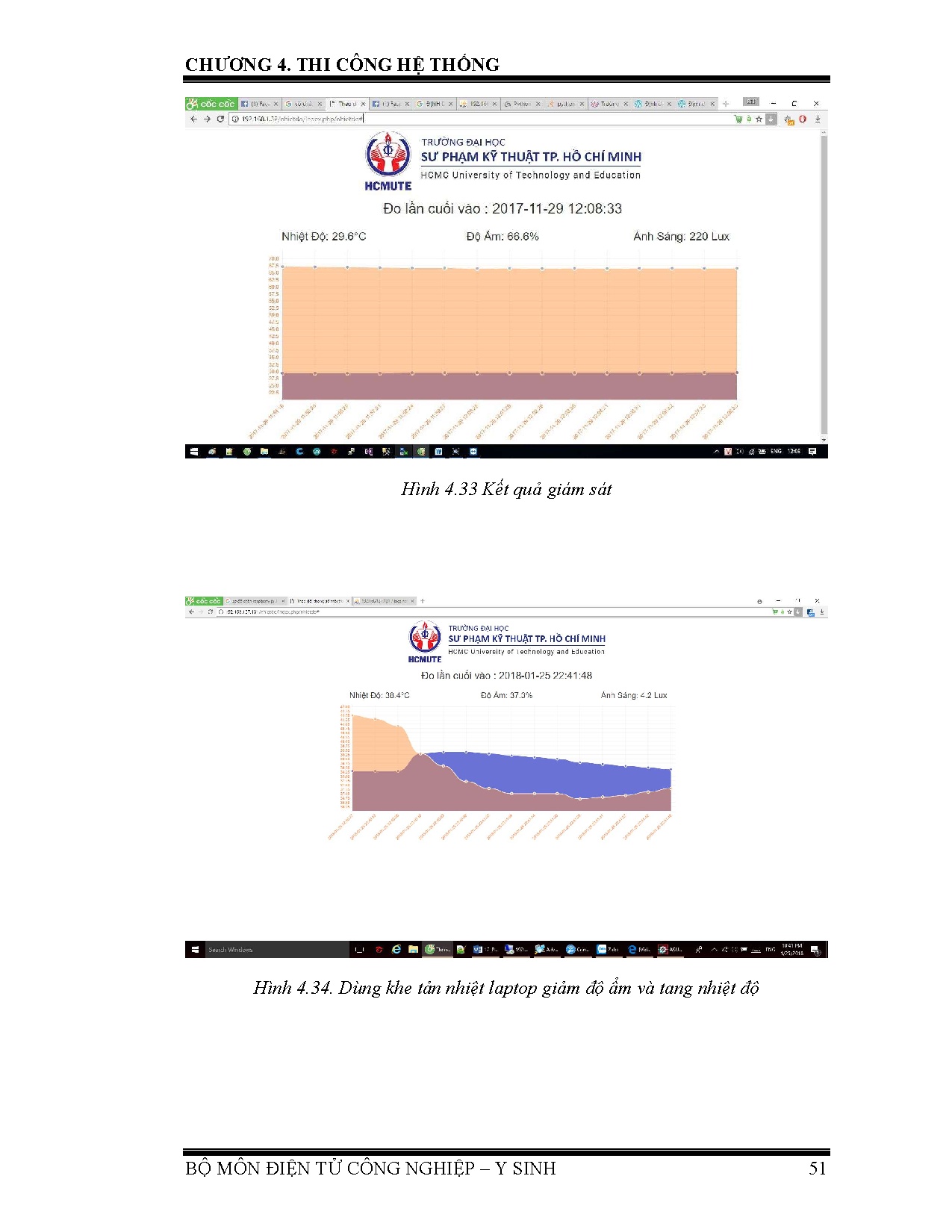

h2centerĐo lần cuối vào : ?= $value[time] ?/center/h2
/div
div class=container
div class=col-md-6 col-lg-4
h3Nhiệt Độ: ?= $value[tem] ?&amp#176C/h3
/div
div class=col-md-6 col-lg-4
h3Độ Ẩm: ?= $value[hum] ?&amp#37/h3
/div

div class=col-md-6 col-lg-4
h3Ánh Sáng: ?= $value[lux] ? Lux/h3
/div
?php endforeach ?
/div
div class=container
canvas id=canvas height=420 width=1100/canvas ! kich thuoc do thi -
/div
?php
$i=0
?
?php foreach ($show2 as $value2): ?
?php
$dulieu[$i]=$value2[tem]
$dulieu2[$i]=$value2[hum]
$time[$i]=$value2[time]
$i++
?
?php endforeach ?

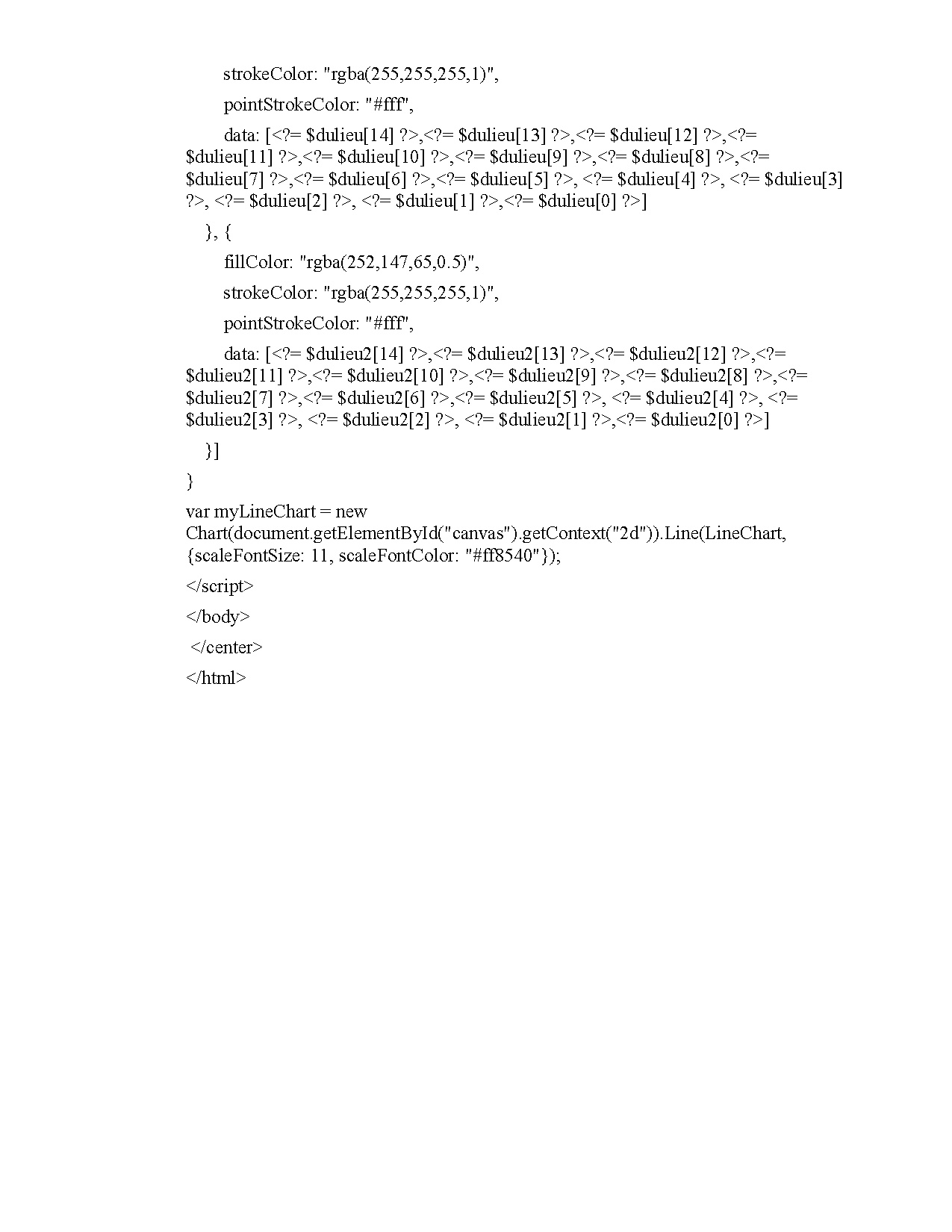

// line chart data
var LineChart = {
labels: [?= $time[14] ?, ?= $time[13] ?, ?= $time[12] ?, ?=
$time[11] ?, ?= $time[10] ?,?= $time[9] ?, ?= $time[8] ?, ?=
$time[7] ?, ?= $time[6] ?, ?= $time[5] ?, ?= $time[4] ?, ?= $time[3]
?, ?= $time[2] ?, ?= $time[1] ?, ?= $time[0] ?],
datasets: [{
fillColor: rgba(107, 114, 214, 1), //

strokeColor: rgba(255,255,255,1),
pointStrokeColor: #fff,
[?= $dulieu[14] ?,?= $dulieu[13] ?,?= $dulieu[12] ?,?=
$dulieu[11] ?,?= $dulieu[10] ?,?= $dulieu[9] ?,?= $dulieu[8] ?,?=
$dulieu[7] ?,?= $dulieu[6] ?,?= $dulieu[5] ?, ?= $dulieu[4] ?, ?= $dulieu[3]
?, ?= $dulieu[2] ?, ?= $dulieu[1] ?,?= $dulieu[0] ?]
}, {
fillColor: rgba(252,147,65,0.5),
strokeColor: rgba(255,255,255,1),
pointStrokeColor: #fff,
[?= $dulieu2[14] ?,?= $dulieu2[13] ?,?= $dulieu2[12] ?,?=
$dulieu2[11] ?,?= $dulieu2[10] ?,?= $dulieu2[9] ?,?= $dulieu2[8] ?,?=
$dulieu2[7] ?,?= $dulieu2[6] ?,?= $dulieu2[5] ?, ?= $dulieu2[4] ?, ?=
$dulieu2[3] ?, ?= $dulieu2[2] ?, ?= $dulieu2[1] ?,?= $dulieu2[0] ?]
}]
}
var myLineChart = new
Chart(document.getElementById(canvas).getContext(2d)).Line(LineChart,
{scaleFontSize: 11, scaleFontColor: #ff8540})
/
/body
/center
/html
