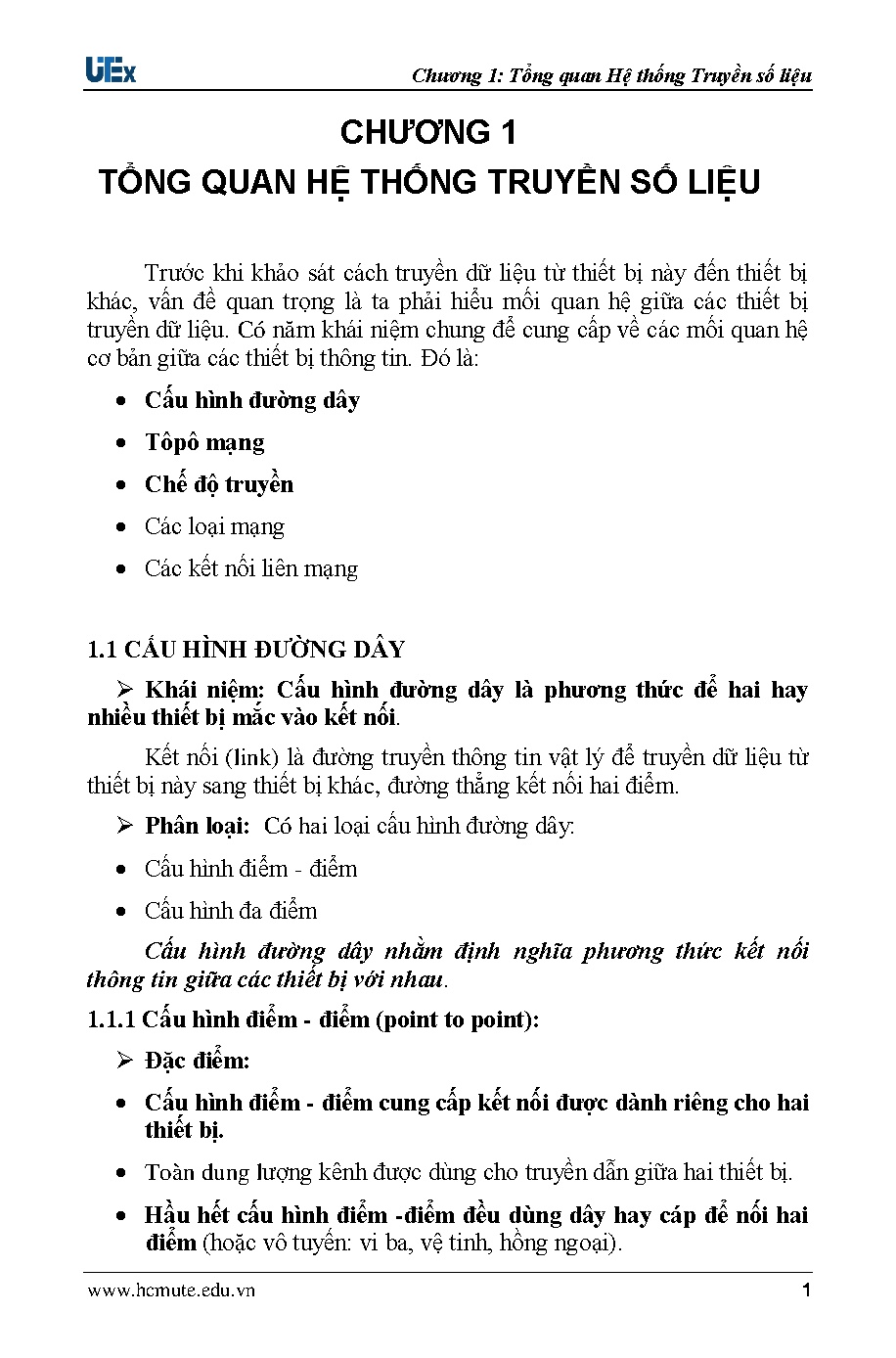

Chương 1: Tổng quan Hệ thống Truyền số liệu

CHƯƠNG 1
TỔNG QUAN HỆ THỐNG TRUYỀN SỐ LIỆU
Trước khi khảo sát cách truyền dữ liệu từ thiết bị này đến thiết bị
khác, vấn đề quan trọng là ta phải hiểu mối quan hệ giữa các thiết bị
truyền dữ liệu. Có năm khái niệm chung để cung cấp về các mối quan hệ
cơ bản giữa các thiết bị thông tin. Đó là:
 Cấu hình đường dây
 Tôpô mạng
 Chế độ truyền
 Các loại mạng
 Các kết nối liên mạng
1.1 CẤU HÌNH ĐƯỜNG DÂY
 Khái niệm: Cấu hình đường dây là phương thức để hai hay
nhiều thiết bị mắc vào kết nối.
Kết nối (link) là đường truyền thông tin vật lý để truyền dữ liệu từ
thiết bị này sang thiết bị khác, đường thẳng kết nối hai điểm.
 Phân loại: Có hai loại cấu hình đường dây:
 Cấu hình điểm - điểm
 Cấu hình đa điểm
Cấu hình đường dây nhằm định nghĩa phương thức kết nối
thông tin giữa các thiết bị với nhau.
1.1.1 Cấu hình điểm - điểm (point to point):
 Đặc điểm:
 Cấu hình điểm - điểm cung cấp kết nối được dành riêng cho hai
thiết bị.
 Toàn dung lượng kênh được dùng cho truyền dẫn giữa hai thiết bị.
 Hầu hết cấu hình điểm -điểm đều dùng dây hay cáp để nối hai
điểm (hoặc vô tuyến: vi ba, vệ tinh, hồng ngoại).
www.hcmute.edu.vn

1

Chương 1: Tổng quan Hệ thống Truyền số liệu

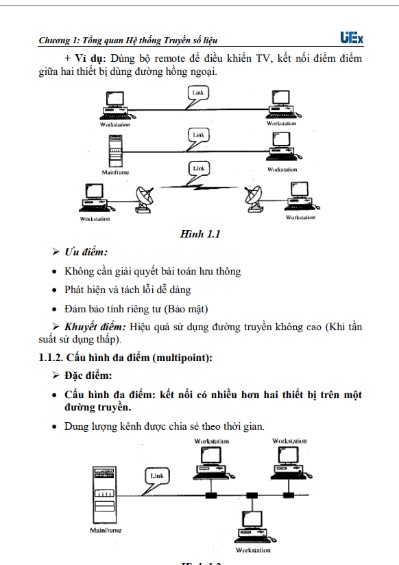

+ Ví dụ: Dùng bộ remote để điều khiển TV, kết nối điểm điểm
giữa hai thiết bị dùng đường hồng ngoại.

Hình 1.1
 Ưu điểm:
 Không cần giải quyết bài toán lưu thông
 Phát hiện và tách lỗi dễ dàng
 Đảm bảo tính riêng tư (Bảo mật)
 Khuyết điểm: Hiệu quả sử dụng đường truyền không cao (Khi tần
suất sử dụng thấp).
1.1.2. Cấu hình đa điểm (multipoint):
 Đặc điểm:
 Cấu hình đa điểm: kết nối có nhiều hơn hai thiết bị trên một
đường truyền.
 Dung lượng kênh được chia sẻ theo thời gian.

Hình 1.2
2

www.hcmute.edu.vn

Chương 1: Tổng quan Hệ thống Truyền số liệu

 Ưu điểm: Hiệu quả sử dụng đường truyền cao
 Khuyết điểm:
 Cần giải quyết bài toán lưu thông
 Khó phát hiện và tách lỗi.
 Không đảm bảo tính riêng tư (Không bảo mật)
Câu hỏi:
 Cấu hình đường dây là gì? Phân loại, nêu đặc điểm và ưu khuyết
điểm của từng loại.
 Cấu hình đường dây là gì? Phân loại, nêu ví dụ.

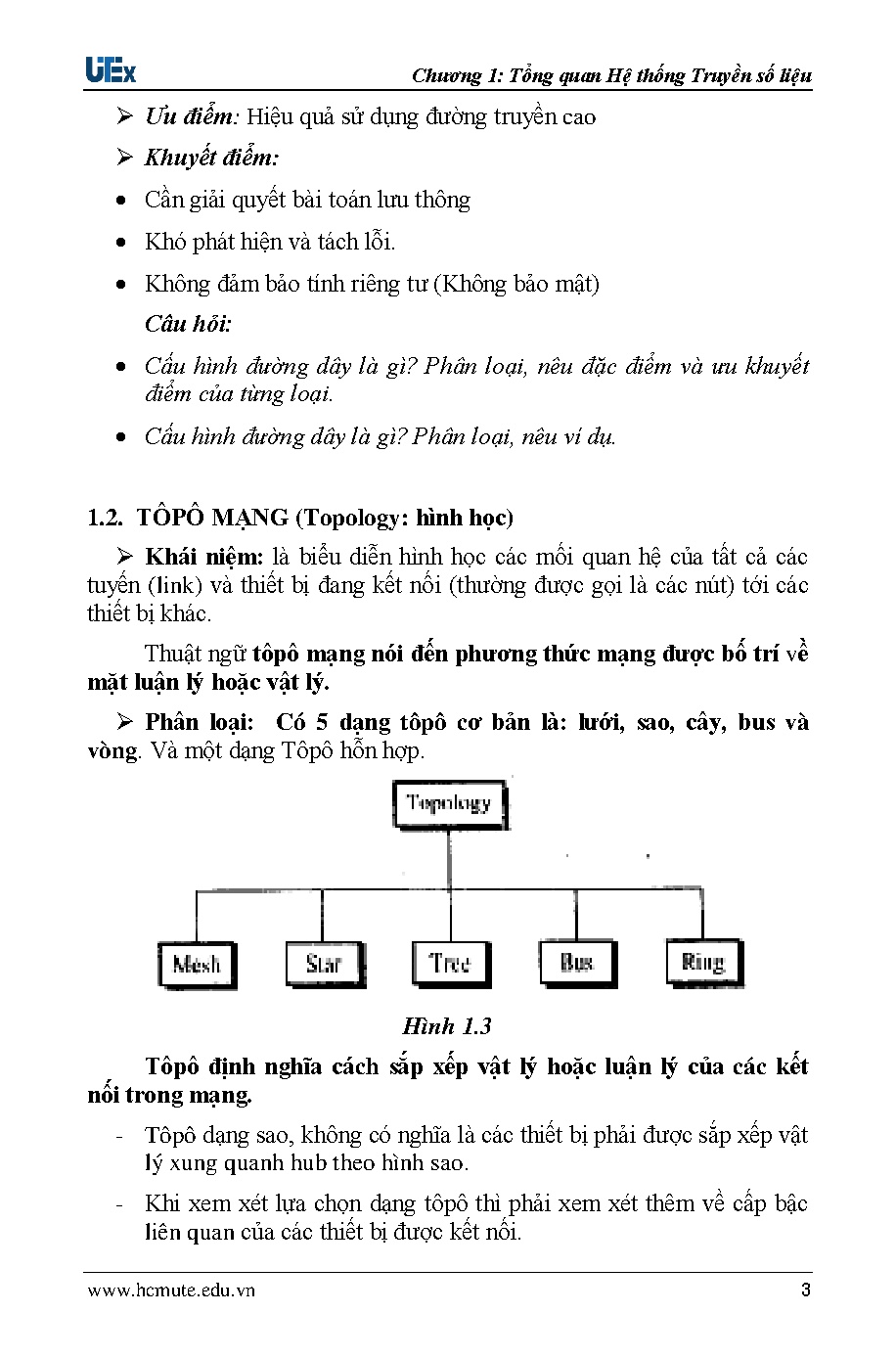

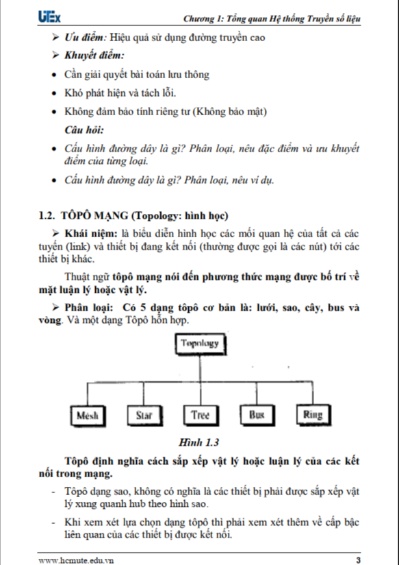

1.2. TÔPÔ MẠNG (Topology: hình học)
 Khái niệm: là biểu diễn hình học các mối quan hệ của tất cả các
tuyến (link) và thiết bị đang kết nối (thường được gọi là các nút) tới các
thiết bị khác.
Thuật ngữ tôpô mạng nói đến phương thức mạng được bố trí về
mặt luận lý hoặc vật lý.
 Phân loại: Có 5 dạng tôpô cơ bản là: lưới, sao, cây, bus và
vòng. Và một dạng Tôpô hỗn hợp.

Hình 1.3
Tôpô định nghĩa cách sắp xếp vật lý hoặc luận lý của các kết
nối trong mạng.
-
...
--------------------------------------

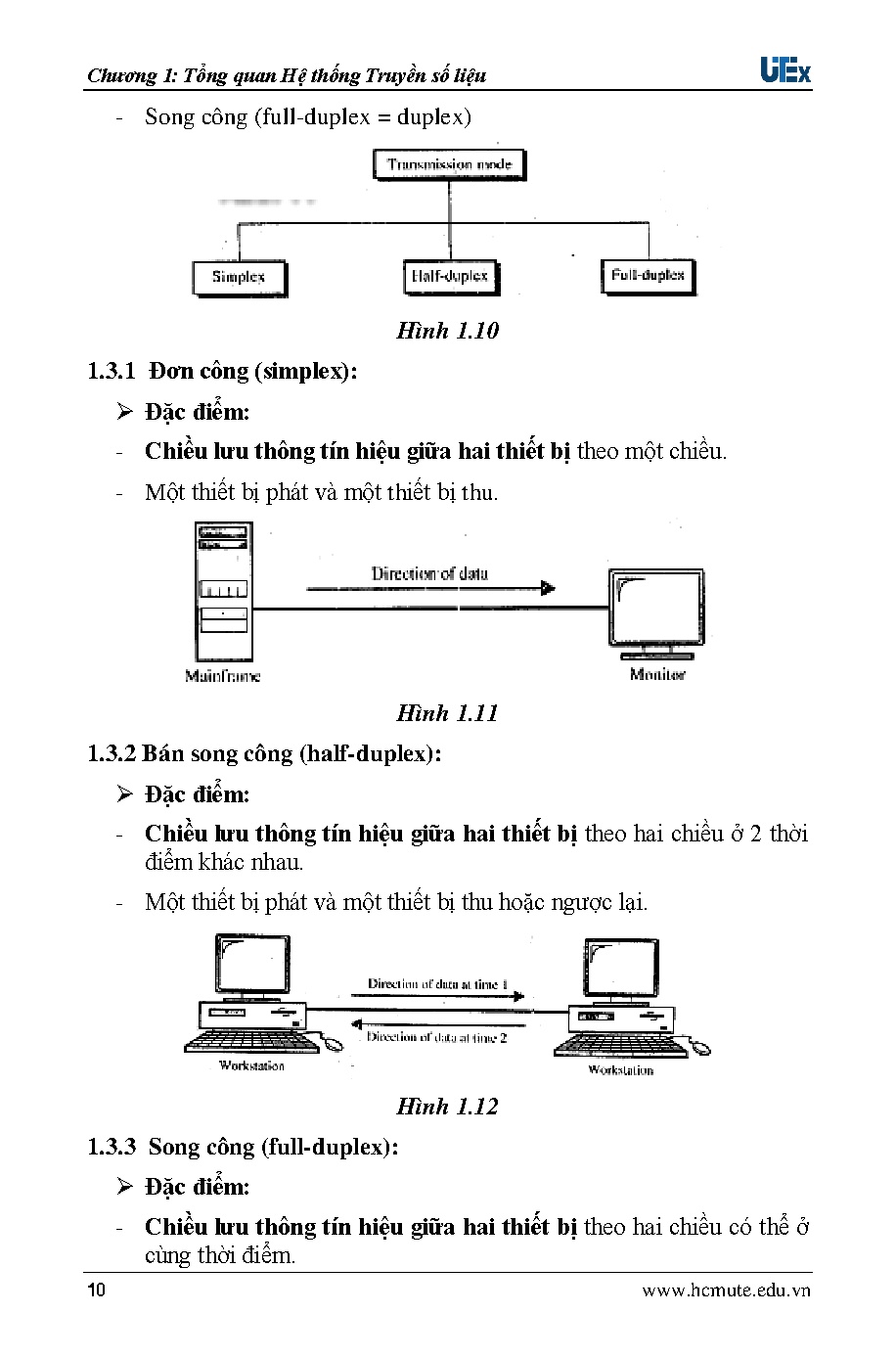

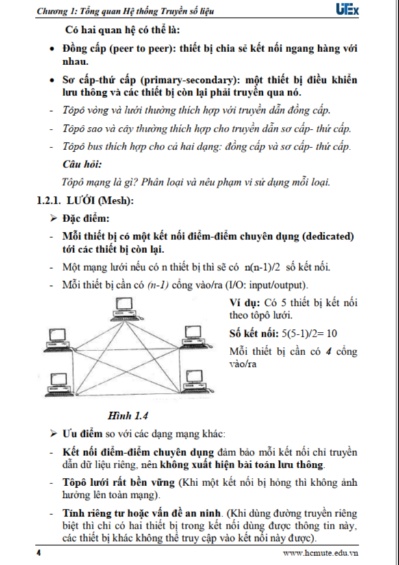

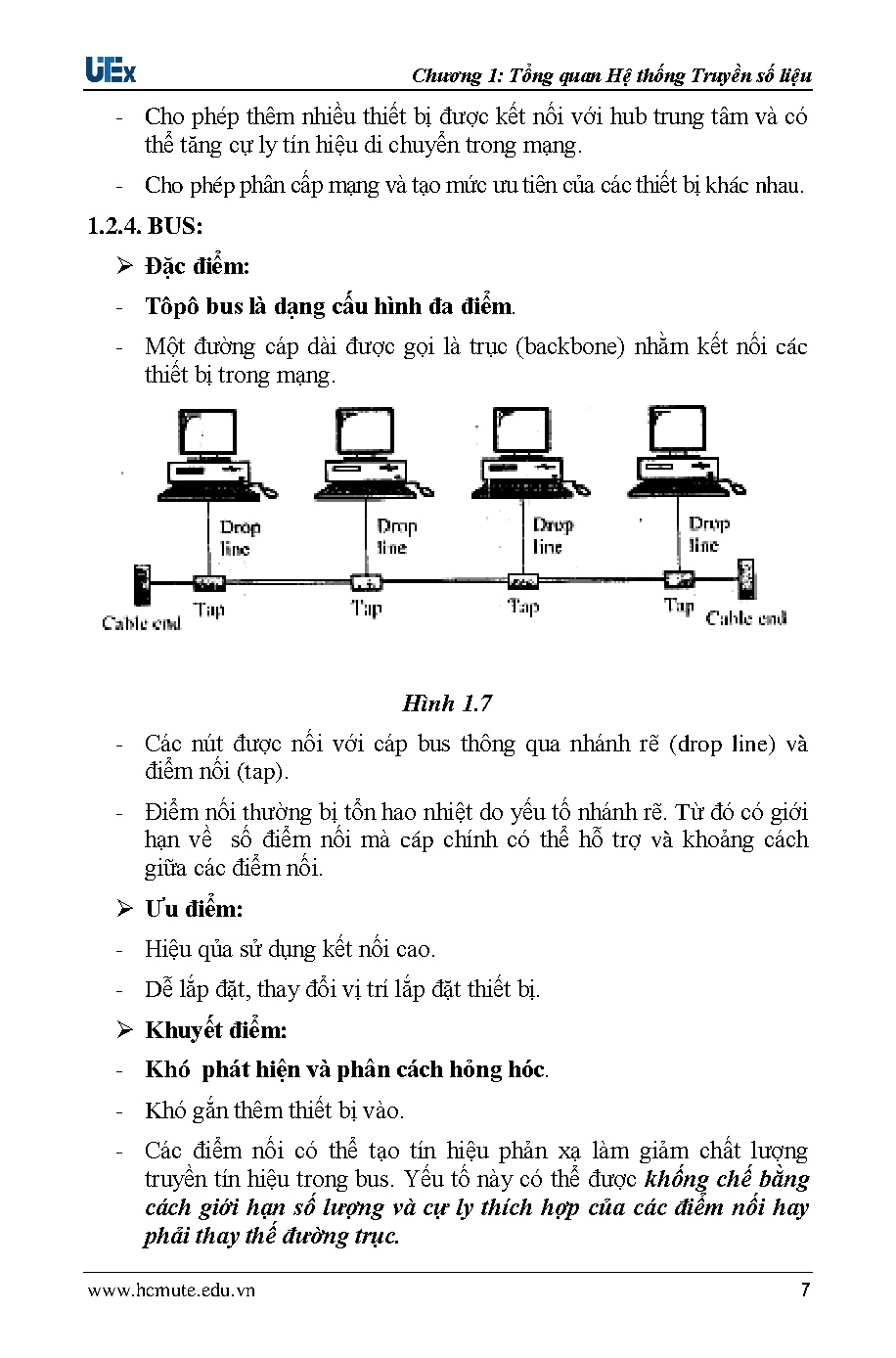

...h 1.14
1.4.1 Mạng LAN:
Ban đầu được dùng kết nối các thiết bị trong một văn phòng nhỏ,
một tòa nhà, hay khuôn viên trường đại học (xem Hình 1.15). Tuỳ theo
nhu cầu, mạng LAN có thể chỉ gồm hai máy tính và một máy in trong
một văn phòng, cho đến việc mở rộng với nhiều văn phòng và các thiết bị
thoại, hình ảnh và ngoại vị khác. Hiện nay, cự ly của mạng LAN thường
giới hạn trong khoảng vài km.
LAN được thiết kế cho phép chia sẻ tài nguyên giữa các máy tính
và máy chủ. Tài nguyên này có thể là phần cứng (thí dụ máy in) hay phần
mềm (các chương trình ứng dụng) và dữ liệu.
Ngoài kích thước thì mạng LAN còn phân biệt với các mạng khác
từ phương pháp cấu hình mạng cũng như môi trường truyền dẫn.Thông
www.hcmute.edu.vn

11

Chương 1: Tổng quan Hệ thống Truyền số liệu

thường, trong mạng LAN chỉ dùng một môi trường truyền dẫn. Cấu hình
thường dùng là bus, vòng và sao.
Tồc độ truyền dẫn từ 4 đến 16 Mbps trong các mạng LAN truyền
thống, hiện nay tốc độ này có thể lên đến 100 Mbps với một số hệ thống
có thể lên đến tốc độ gigabit.

Hình 1.15
1.4.2 Mạng MAN:
Được thiết kế để hoạt động trong toàn cấp thành phố, nó có thể là
một mạng như mạng truyền hình cáp, hay có thể là mạng kết nối nhiều
mạng LAN thành mạng lớn hơn, như Hình 1.16

Hình 1.16
1.4.3 Mạng WAN:
12

www.hcmute.edu.vn

Chương 1: Tổng quan Hệ thống Truyền số liệu

Cung cấp truyền dẫn dữ liệu, hình ảnh, thoại, và video trong diện
rộng bao gồm quốc gia, lục địa và toàn cầu (Hình 1.17).

Hình 1.17

1.5 LIÊN MẠNG
Khi kết nối nhiều mạng, ta có kết nối liên mạng (internetwork hay
internet). Chú ý là internet này không phải là Internet là một dạng mạng
toàn cầu đặc biệt, xem Hình 1.18

Hình 1.18

www.hcmute.edu.vn

13

Chương 1: Tổng quan Hệ thống Truyền số liệu

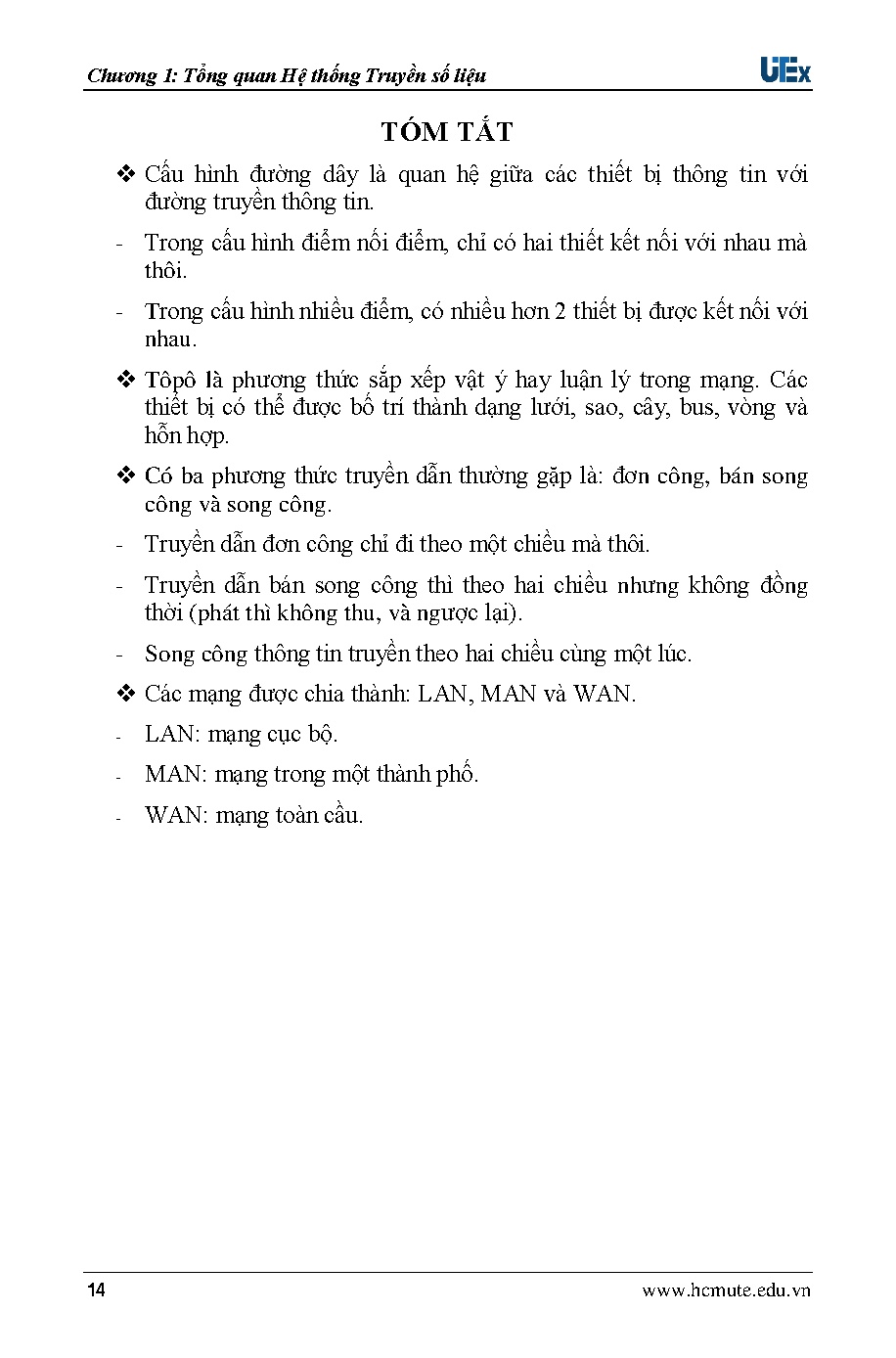

TÓM TẮT
 Cấu hình đường dây là quan hệ giữa các thiết bị thông tin với
đường truyền thông tin.
- Trong cấu hình điểm nối điểm, chỉ có hai thiết kết nối với nhau mà
thôi.
- Trong cấu hình nhiều điểm, có nhiều hơn 2 thiết bị được kết nối với
nhau.
 Tôpô là phương thức sắp xếp vật ý hay luận lý trong mạng. Các
thiết bị có thể được bố trí thành dạng lưới, sao, cây, bus, vòng và
hỗn hợp.
 Có ba phương thức truyền dẫn thường gặp là: đơn công, bán song
công và song công.
- Truyền dẫn đơn công chỉ đi theo một chiều mà thôi.
- Truyền dẫn bán song công thì theo hai chiều nhưng không đồng
thời (phát thì không thu, và ngược lại).
- Song công thông tin truyền theo hai chiều cùng một lúc.
 Các mạng được chia thành: LAN, MAN và WAN.

14

-

LAN: mạng cục bộ.

-

MAN: mạng trong một thành phố.

-

WAN: mạng toàn cầu.
