TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

QOS VÀ CÁC KỊCH BẢN TRIỂN KHAI TRONG HỆ
THỐNG MẠNG
SVTH: NGUYỄN AN BÌNH
MSSV: 15110013
SVTH: HOÀNG PHƯỚC ĐẠI
MSSV: 15110028
Khóa: K15
Ngành: CÔNG NGHỆ THÔNG TIN
GVHD: TS. HUỲNH NGUYÊN CHÍNH

Tp. Hồ Chí Minh, tháng 7 năm 2021

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

QOS VÀ CÁC KỊCH BẢN TRIỂN KHAI TRONG
HỆ THỐNG MẠNG

SVTH: NGUYỄN AN BÌNH
MSSV: 15110013
SVTH: HOÀNG PHƯỚC ĐẠI
MSSV: 15110028
Khóa: K15
Ngành: CÔNG NGHỆ THÔNG TIN
GVHD: TS. HUỲNH NGUYÊN CHÍNH

Tp. Hồ Chí Minh, tháng 7 năm 2021

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày 19 tháng 07 năm 2021

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên Sinh viên: Nguyễn An Bình

MSSV: 15110013.

Họ và tên Sinh viên: Hoàng Phước Đại

MSSV: 15110028.

Ngành: Công Nghệ Thông Tin.
Giáo viên hướng dẫn: Huỳnh Nguyên Chính

ĐT:

Ngày nhận đề tài: 15/03/2021

Ngày nộp đề tài: 19/07/2021

1. Tên đề tài:
QoS và các kịch bản triển khai trong hệ thống mạng.
2. Các số liệu, tài liệu ban đầu:
Tham khảo online từ các trang web cisco.com, networklessons.com,
davidbombal.com, Wikipedia và Youtube.
3. Nội dung thực hiện đề tài:
Tìm hiểu về vai trò, đặc điểm của các kỹ thuật của QoS.
4. Kết quả đạt được:
Hiểu được nguyên lý và cách triển khai QoS trong hệ thống mạng.
TRƯỜNG NGÀNH

GIÁO VIÊN HƯỚNG DẪN

i

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: Nguyễn An Bình

MSSV: 15110013.

Họ và tên Sinh viên: Hoàng Phước Đại

MSSV: 15110028.

Ngành: Công Nghệ Thông Tin.
Tên đề tài: QoS và các kịch bản triên khai trong hệ thống mạng.
Họ và tên Giáo viên hướng dẫn: Huỳnh Nguyên Chính.
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
..................................................................................................................................
..................................................................................................................................
2. Ưu điểm:
..................................................................................................................................
..................................................................................................................................
3. Khuyết điểm:
................................................
...

...

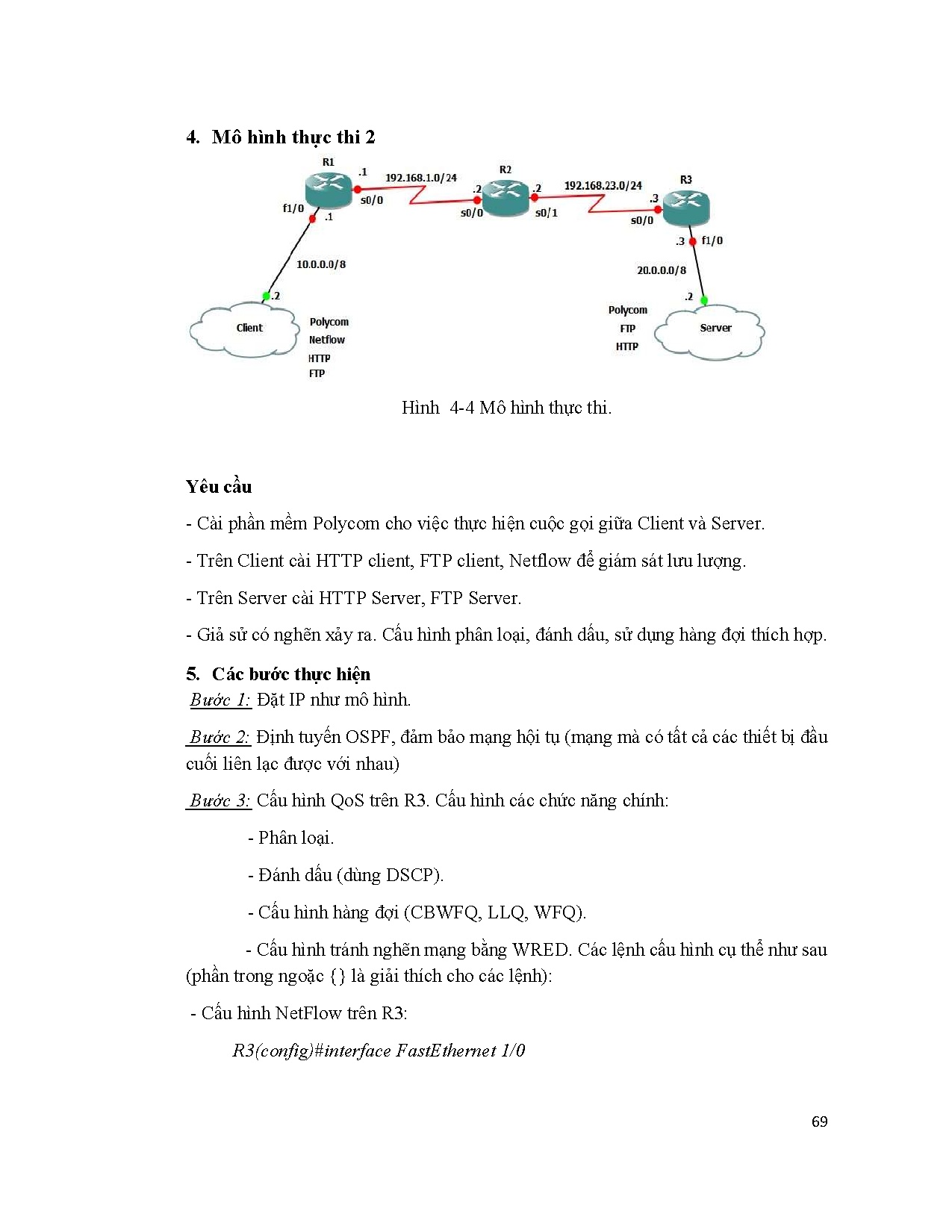

n Interface, class, hoặc
random-detect-group (interface ATM) WRED
dựa vào kích thước trung bình của hàng đợi để
xác định chế độ hiện thời (không loại bỏ, loại
bỏ ngẫu nhiên, loại bỏ hoàn toàn). Do đó, việc
thiết lập N cao làm cho WRED tác động không
nhanh. N thấp làm cho WRED tác động trở lại
nhanh để thay đổi kích thước hàng đợi

Kiểm tra thông tin đã cấu hình
Router# show interfaces
Hoặc
Router# show interface random-detect
Hoặc
Router# show policy-map [interface interface-name interface-number]
3.7.2. Cấu hình ECN
 Bật WRED
Router(config-pmap-c) #random-detect
 Bật ECN
Router(config-pmap-c) #random-detect ecn
 Kiểm tra thông tin đã cấu hình
Router# show policy-map [policy-map]

95

Hoặc
Router# show policy-map interface interface-name

3.8.

Cấu hình nén tiêu đề gói tin

Bảng phụ lục 22: Câu lệnh nén tiêu đề gói tin
Câu lệnh

Chế độ cấu hình và chức năng

compression header ip [tcp Vào chế độ cấu hình class trong policy-map
| rtp]
bật chức năng nén gói tin trong class đó theo
giao thức RTP, TCP hoặc cả hai.
show policy-map interface
interface-name [input |
output]

3.9.

Chế độ cấu hình hiển thị thông tin trên
interface theo hướng đi vào hoặc đi ra đã
thực thi policy-map

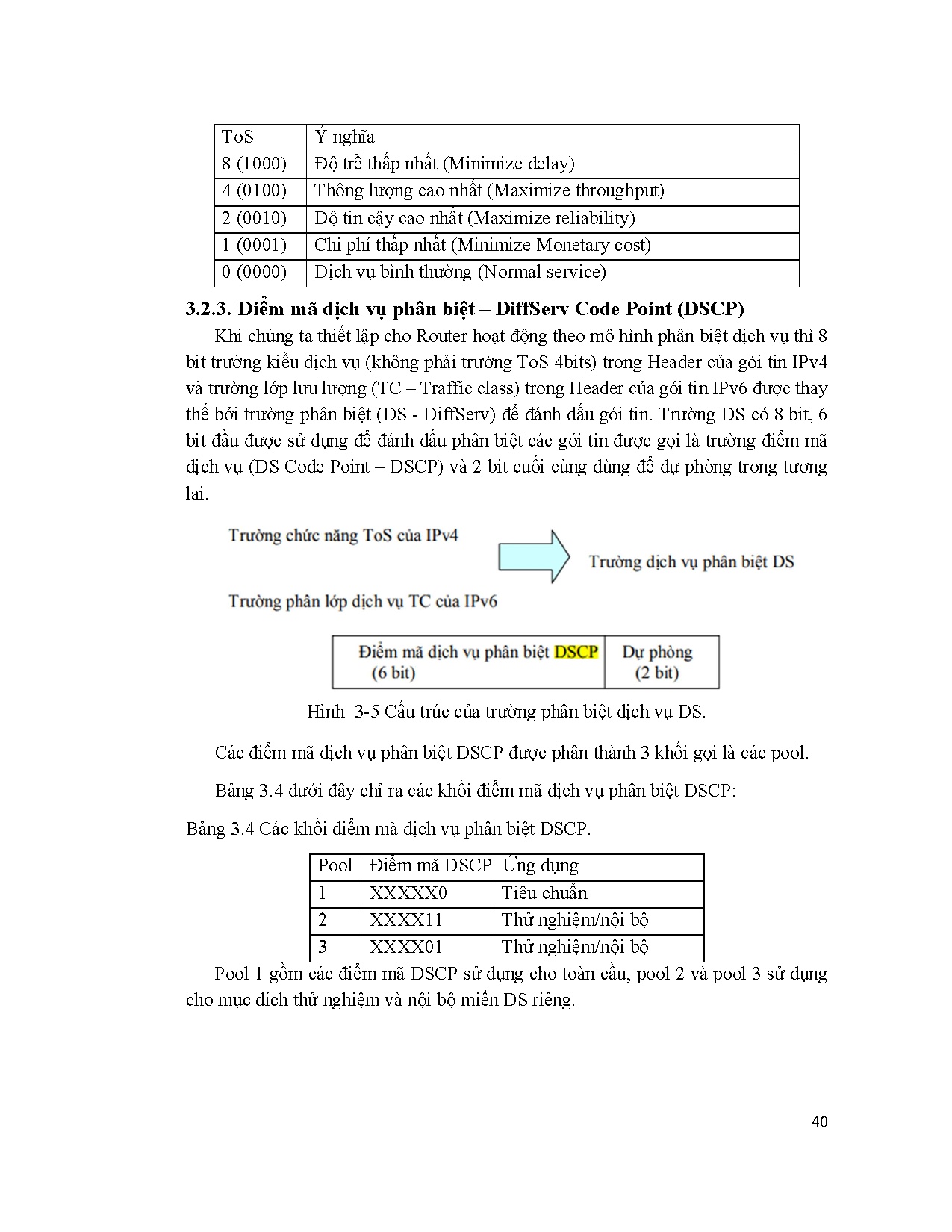

Cấu hình ánh xạ giá trị CoS sang giá trị DSCP trên Switch và
ngược lại

Switch(Config)# mls qos map cos-dscp dscp… dscp8
Câu lệnh này được sử dụng để ánh xạ giá trị cos sang giá trị dscp, trong đó
dscp1…dscp8 là 8 các giá trị dscp tương ứng thay thế cho các giá trị cos từ 0 đến 7.
Dùng dòng lệnh show mls qos maps cos-dscp để xem kết quả ánh xạ.
Switch(Config)# mls qos map dscp-cos dscp-list to cos
Câu lệnh này được sử dụng để ánh xạ giá trị cos sang giá trị dscp, trong đó dscplist là các giá trị dscp (tối đa 13 giá trị dscp) được ánh xạ sang giá trị cos (từ 0 đến 7)
tương ứng.
Dùng dòng lệnh show mls qos maps dscp- cos để xem kết quả ánh xạ.

3.10. Cấu hình ưu tiên các giá trị cos vào hàng đợi WRR trên Switch
Switch(Config)#wrr-queue cos-map qid cos1... cosn
Trong đó qid là ID của hàng đợi WRR mà các giá trị cos được đưa vào (ID nằm trong
khoảng từ 1 đến 4, và ID bằng 1 là hàng đợi ưu tiên thấp nhất). cos1... cosn là các giá
trị cos cần đưa vào hàng đợi WRR tương ứng. Nếu chúng ta không thiết lập cấu hình
thì Switch mặc định ánh xạ cos vào các hàng đợi WRR như sau:
Bảng phụ lục 23: Giáo trị cos của hàng đợi WRR trên switch
Giá trị cos

Thứ tự hàng đợi (ID) WRR

0, 1

1

96

2,3

2

4,5

3

6,7

4

Dùng dòng lệnh show wrr-queue cos-map để xem kết quả.

97
