Đồ án tốt nghiệp - Hoàn thiện thiết kế hệ thống mạng cho doanh nghiệp

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

Ngành: Công nghệ thông tin

KHÓA LUẬN TỐT NGHIỆP

HOÀN THIỆN THIẾT KẾ HỆ THỐNG MẠNG CHO
DOANH NGHIỆP
Giảng viên hướng dẫn:

ThS. Nguyễn Đăng Quang

Sinh viên thực hiện:

Lê Minh Đức

Mã số sinh viên:

19110192

Thành phố Hồ Chí Minh, ngày 6 tháng 8 năm 2024

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
-Thành phố Hồ Chí Minh, ngày 6 tháng 8, năm 2024

ĐỀ CƯƠNG KHÓA LUẬN TỐT NGHIỆP
Họ tên sinh viên: Lê Minh Đức

Mã số sinh viên: 19110192

Ngành: Công nghệ thông tin
1. Tên đề tài: Hoàn thiện thiết kế hệ thống mạng cho doanh nghiệp
2. Nội dung của đề tài: Khảo sát hệ thống mạng hiện tại của CTY TNHH Sản
xuất và Kinh doanh giày da iShoes, nâng cấp hệ thống mạng LAN, bổ sung hệ
thống mạng không dây, thay thế hệ thống bảo mật cũ thành hệ thống bảo mật
mới theo mô hình nhiều lớp, cải thiện hiệu suất thiết bị.
3. Kết quả đề tài: Sau khi nâng cấp, hệ thống mạng của CTY TNHH Sản xuất và
Kinh doanh giày da iShoes được nâng cao về chất lượng sử dụng, tăng độ bảo
mật cho doanh nghiệp

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
-Thành phố Hồ Chí Minh, ngày 6 tháng 8, năm 2024

PHIẾU NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Lê Minh Đức
Mã số sinh viên: 19110192
Ngành: Công nghệ thông tin
Tên đề tài: Hoàn thiện thiết kế hệ thống mạng cho doanh nghiệp
Họ và tên của Giảng viên hướng dẫn: ThS. Nguyễn Đăng Quang
NHẬN XÉT:
1. Về nội dung đề tài và khối lượng thực hiện
.............................................................................................................................
.............................................................................................................................
.............................................................................................................................
2. Ưu điểm:
.............................................................................................................................
.............................................................................................................................
.............................................................................................................................
3. Khuyết điểm:
.............................................................................................................................
..............................................................
...

...
350W DC optional

AC input voltage 100 to 240V AC
AC maximum
input current
AC maximum
output power

6A at 100V
400W

AC frequency

50 to 60 Hz

AC efficiency

89% at 50% load

DC input voltage -48V to -60VDC
DC maximum
input current
DC maximum
output power

12.5A at -48V
350W

DC efficiency

88% at 50% load

Redundancy

1+1 AC or DC with dual supplies

Fans

1 hot-swappable fan module (with 4 fans)
56 dBA @ 25C

Noise
77 dBA at highest system performance
Rack mountable

Yes. Mount rails included (4-post EIA-310-D rack)

Weight

19.4 lb (8.8 kg) 1 x power supplies, 1 x NM, 1 x fan module,
2x SSDs
69

Temperature:
operating
Temperature:
nonoperating
Humidity:
operating
Humidity:
nonoperating
Altitude:
operating
Altitude:
nonoperating
Regulatory
compliance

32 to 104°F (0 to 40°C) or NEBS operation (see below)
-4 to 149°F (-20 to 65°C)
10 to 85% noncondensing
5 to 95% noncondensing
10,000 ft (max)
40,000 ft (max)
Products comply with CE markings per directives
2004/108/EC and 2006/108/EC
- UL 60950-1
- CAN/CSA-C22.2 No. 60950-1
- EN 60950-1

Safety
- IEC 60950-1
- AS/NZS 60950-1
- GB4943
- 47CFR Part 15 (CFR 47) Class A (FCC Class A)
- AS/NZS CISPR22 Class A
- CISPR22 CLASS A
- EN55022 Class A
- ICES003 Class A
EMC: emissions
- VCCI Class A
- EN61000-3-2
- EN61000-3-3
- KN22 Class A
- CNS13438 Class A
70

- EN300386
- TCVN7189
- EN55024
- CISPR24
- EN300386
EMC: immunity

- KN24
- TVCN 7317
- EN-61000-4-2, EN-61000-4-3, EN-61000-4-4, EN-610004-5, EN-61000-4-6, EN-61000-4-8, EN61000-4-11

8. Các tính năng được trang bị cho phần mềm Antivirus Kaspersky
Endpoint Security (Advanced)
TÍNH NĂNG
Bảo vệ cho PC, Linux, Mac, Android, iOS
Bảo vệ ứng dụng và máy chủ đầu cuối
Bảo vệ mối đe dọa trên thiết bị di động
Kiểm soát ứng dụng, web và thiết bị cho PC
Phát hiện hành vi, công cụ khắc phục
Đánh giá lỗ hổng bảo mật &amp Phòng chống khai thác
Quyền biến môi trường và HIPS
Tích hợp AMSI, Microsoft Active Directory, Syslog, RMM, PSA, EMM
Tích hợp Kaspersky Sandbox and Kaspersky EDR Optimum
Bảo vệ và kiểm soát mối đe dọa trên Web, Email cho máy chủ
Kiểm soát thích ứng bất thường và quản lý bản vá
Mã hóa và quản lý mã hóa tích hợp trong hệ điều hành
Tích hợp SIEM nâng cao, cài đặt hệ điều hành &amp phần mềm của bên thứ ba

71

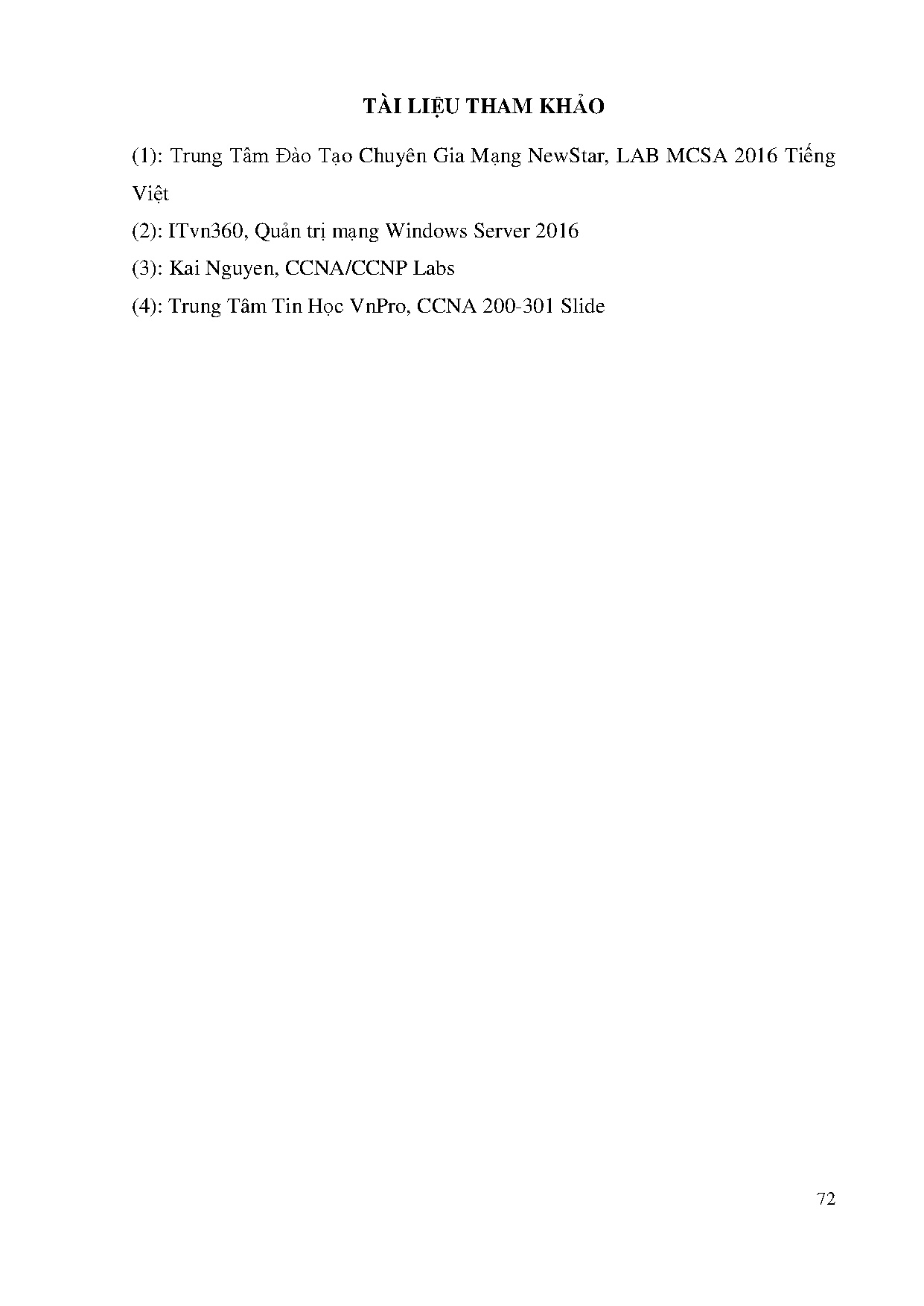

TÀI LIỆU THAM KHẢO
(1): Trung Tâm Đào Tạo Chuyên Gia Mạng NewStar, LAB MCSA 2016 Tiếng
Việt
(2): ITvn360, Quản trị mạng Windows Server 2016
(3): Kai Nguyen, CCNA/CCNP Labs
(4): Trung Tâm Tin Học VnPro, CCNA 200-301 Slide
