BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP. HỒ CHÍ MINH

KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC
TỔNG HỢP VẬT LIỆU VÀ NGHIÊN CỨU
HOẠT TÍNH KHÁNG KHUẨN E.COLI CỦA
ZEOLITE 4A/Ag+ VÀ ZEOLITE 4A/Zn2+

SVTH: Võ Thị Thúy Hằng
MSSV: 20128109
GVHD: TS. LÊ MINH TÂM

Tp. Hồ Chí Minh, tháng 08 năm 2024

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP. HỒ CHÍ MINH

KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC
TỔNG HỢP VẬT LIỆU VÀ NGHIÊN CỨU
HOẠT TÍNH KHÁNG KHUẨN E.COLI CỦA
ZEOLITE 4A/Ag+ VÀ ZEOLITE 4A/Zn2+

SVTH: Võ Thị Thúy Hằng
MSSV: 20128109
GVHD: TS. LÊ MINH TÂM

Tp. Hồ Chí Minh, tháng 08 năm 2024

TÓM TẮT LUẬN VĂN
Với đề tài: “Tổng hợp vật liệu và nghiên cứu hoạt tính kháng khuẩn E. coli của zeolite
4A/Ag+ và zeolite 4A/Zn2+” đã thành công tạo ra được vật liệu zeolite 4A trao đổi iôn
bạc và kẽm bằng phương pháp kết tinh thủy nhiệt. Đồng thời, đã nghiên cứu và khảo
sát thành công khả năng ức chế vi khuẩn E. coli của zeolite 4A/Ag+ và zeolite
4A/Zn2+.
Từ nguồn nguyên liệu cao lanh ban đầu được phân tích hàm lượng thành phần để tính
toán công thức tạo gel hợp lý và sử dụng phương pháp thủy nhiệt để tạo ra vật liệu
zeolite 4A. Zeolite 4A được đi phân tích bằng các phương pháp XRD, SEM, FTIR để
định danh. Các kết quả cho thấy vật liệu zeolite 4A tổng hợp được ít tạp chất và có
kích thước đồng đều rơi vào khoảng ~1???????? được khảo sát bằng phương pháp DLS.
Zeolite 4A tạo thành sau khi trao đổi iôn với bạc và kẽm bằng phương pháp thủy nhiệt
được phân tích hình thái, hàm lượng và các nhóm chức bằng các phương pháp SEM,
EDS, FTIR. Các kết quả chỉ ra rằng zeolite 4A không bị thay đổi cấu trúc, hình thái
sau khi trao iôn với bạc, kẽm và các iôn kim loại nay có sự phân bố đồng đều trên bề
mặt zeolite. Khối lượng bạc và kẽm được giữ lại trong zeolite sau khi trao đổi iôn lần
lượt là 1.66% và 1.47% so với khối lượng zeolite 4A, kết quả này được phân tích
bằng phương pháp EDS. Phổ FTIR cũng xuất hiện các dao động của các nhóm Si–
OH, Si–O, H–O–H có trog zeolite 4A và các rung động của tứ diện [SiO4]4−, [AlO4]5−
là đơn vị hình thành nên cấu trúc zeolite 4A. Đối với zeolite 4A/Ag+ và zeolite
4A/Zn2+ phổ FTIR cũng chỉ ra rằng không có sự tham gia liên kết với cấu trúc zeolite
4A do không xuất hiện các dao động khác.
Khả năng kháng khuẩn của zeolite 4A/Ag+ và zeolite 4A/Zn2+ được khảo sát bằng
các phương pháp đo vòng tròn kháng khuẩn và khảo sát đường cong sinh trưởng của
vi khuẩn. Phương pháp đo vòng tròn kháng khuẩn cho kết quả zeolite 4A/Ag+ có hoạt
t
...

...
2016).
https://doi.org/10.3389/fmicb.2016.01381
61.

Demirci, S., Ustaoğlu, Z., Yılmazer, G.A., Sahin, F., Baç, N.: Antimicrobial
properties of zeolite-X and zeolite-A ion-exchanged with silver, copper, and zinc
against a broad range of microorganisms. Appl Biochem Biotechnol. 172, 1652–
1662 (2014). https://doi.org/10.1007/s12010-013-0647-7

62.

Ay, H.: Single and multicomponent iôn exchange of silver, zinc and copper on
zeolite 4a, https://open.metu.edu.tr/handle/11511/17957, (2008)

56

PHỤ LỤC
Phụ lục 1: Minh chứng và giải thích mối liên hệ giữa tín hiệu ánh sáng lazer của
máy C1 ứng với nồng độ vi khuẩn (logCFU/mL).
Qua kết quả đường chuẩn xây dựng từ ín hiệu ABS của máy UV-Vis và nồng độ vi
khuẩn được khảo sát là y = 3× 108 ???? + 2 × 108 , ta thấy rằng tín hiệu ABS ứng với
nồng độ vi khuẩn với độ tin cậy ????2 = 0.964
Đường chuẩn tín hiệu ABS của máy UV-Vis và nồng độ vi khuẩn được khảo sát ở
bảng sau:
ABS

0.2066

logCFU/mL

8.480007

Hình ảnh khuẩn lạc

Nồng độ pha loãng

Hút 50???????? trãi đĩa với
nồng độ pha loãng 10-6
141 khuẩn lạc

Hút 50???????? trãi đĩa với
nồng độ pha loãng 10-5
0.7476

8.623249

21 khuẩn lạc

Hút 50???????? trãi đĩa với
nồng độ pha loãng 10-6
1.1267

8.643453

22 khuẩn lạc

Hút 50???????? trãi đĩa với
nồng độ pha loãng 10-6
1.204

23 khuẩn lạc

8.662758

Hút 50???????? trãi đĩa với
nồng độ pha loãng 10-6
1.3047

24 khuẩn lạc

8.681241

Hình 1

Hình 2

Hình 1: Mối liên hệ giữa logCFU/mL và tín hiệu lazer của máy C1
Hình 2: Mối liên hệ giữa tín hiệu lazer của máy C1 và độ hấp thu của máy UV-Vis
Tín hiệu lazer của máy C1 và độ hấp thu của máy UV-Vis khớp với nhau (hình 2) từ
đó suy ra được nồng độ logCFU/mL của vi khuẩn cho từng tín hiệu lazer của máy C1
(hình 1) thông qua đường chuẩn của hiệu ABS của máy UV-Vis và nồng độ vi khuẩn.

Phụ lục 2: Đồ thị đường cong liên hệ giữ tín hiệu ánh sáng lazer với logCFU/mL

b) Mối liên hệ giữa logCFU/mL và tín hiệu lazer của máy C1 được tính toán và
nội suy từ đường cong liên hệ giữa tín hiệu ánh sáng lazer với logCFU/mL (Hình 1
phụ lục 1)
Phụ lục 3: Kết quả EDX của Zeolite 4A/Ag+ ở các vòng kháng khuẩn

Vòng 1

Vòng 2

Vòng 3
Phụ lục 4: Kết quả EDX của Zeolite 4A/Zn2+ ở các vòng kháng khuẩn

Vòng 1

Vòng 2

Vòng 3

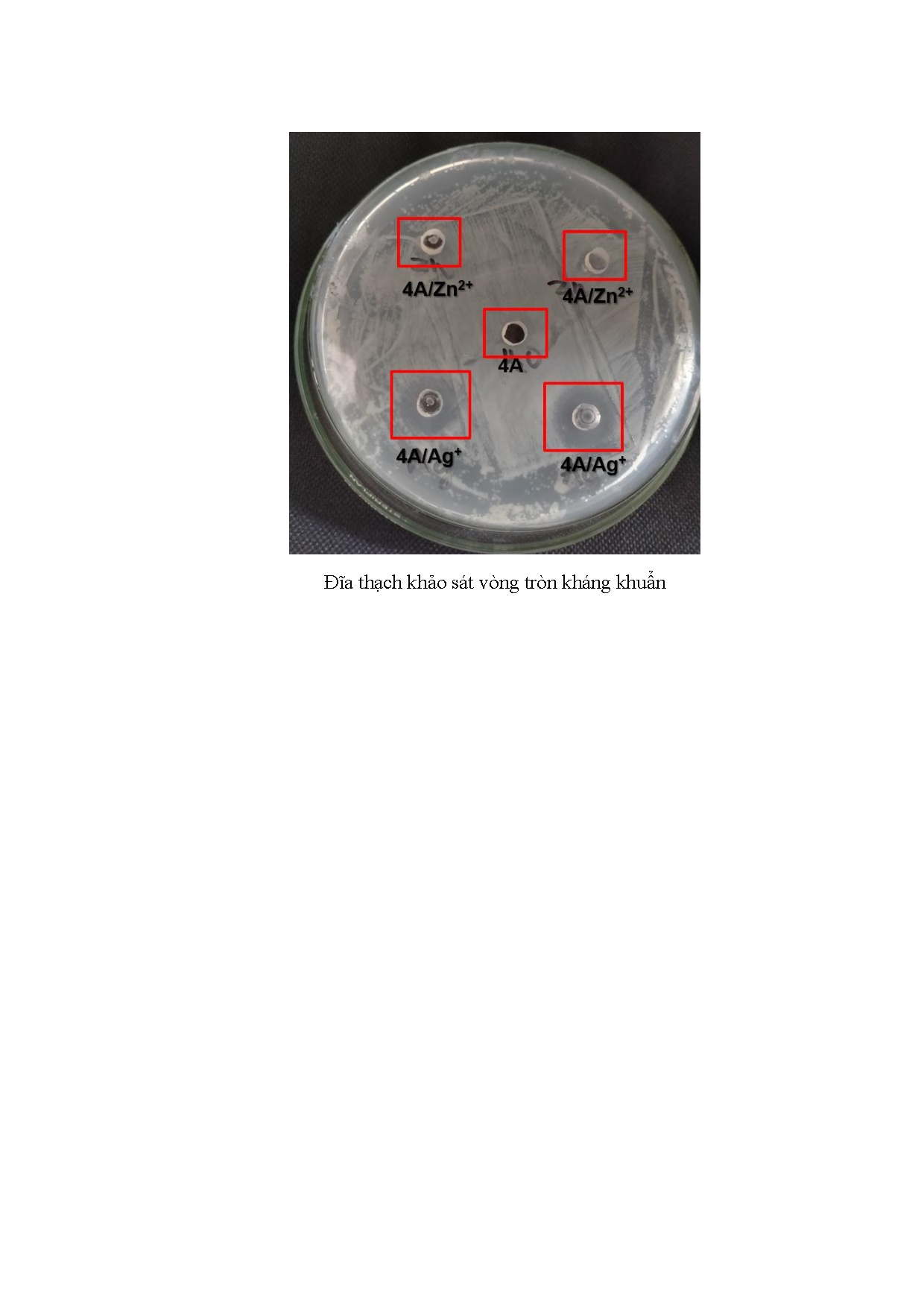

Phụ lục 5: Khảo sát vòng tròn kháng khuẩn của zeolite 4A, zeolite 4A/Zn2+,
zeolite 4A/Ag+
Hình ảnh đĩa thạch cho thấy:
• Xuất hiện vòng tròn kháng khuẩn ở zeolite 4A/Ag+
• Không xuất hiện vòng tròn kháng khuẩn ở zeolite 4A, zeolite 4A/Zn2+

Đĩa thạch khảo sát vòng tròn kháng khuẩn
