Đồ án tốt nghiệp - Tổng hợp và khảo sát hoạt tính quang xúc tác loại bỏ khí ô nhiễm NO của vật LT

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC

TỔNG HỢP VÀ KHẢO SÁT
HOẠT TÍNH QUANG XÚC TÁC
LOẠI BỎ KHÍ Ô NHIỄM NO CỦA
VẬT LIỆU TiO2/g-C3N4
SVTH: Nguyễn Thị Thu Thảo
MSSV: 19128073
GVHD: PGS.TS. Phạm Văn Việt

TP. Hồ Chí Minh, tháng 07 năm 2023

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC

TỔNG HỢP VÀ KHẢO SÁT
HOẠT TÍNH QUANG XÚC TÁC
LOẠI BỎ KHÍ Ô NHIỄM NO CỦA
VẬT LIỆU TiO2/g-C3N4
SVTH: Nguyễn Thị Thu Thảo
MSSV: 19128073
GVHD: PGS.TS. Phạm Văn Việt

TP. Hồ Chí Minh, tháng 07 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CÔNG NGHỆ HÓA HỌC VÀ THỰC PHẨM
BỘ MÔN CÔNG NGHỆ HÓA HỌC

NHIỆM VỤ KHÓA LUẬN TỐT NGHIỆP
Họ và tên sinh viên: NGUYỄN THỊ THU THẢO
MSSV: 19128073
Ngành: Công nghệ Kỹ thuật Hóa học
Chuyên ngành: Hóa Vô cơ
1. Tên khóa luận: TỔNG HỢP VÀ KHẢO SÁT HOẠT TÍNH QUANG XÚC TÁC
LOẠI BỎ KHÍ Ô NHIỄM NO CỦA VẬT LIỆU TiO2/g-C3N4
2. Nhiệm vụ của khóa luận:
-

Tổng quan về vật liệu TiO2/g-C3N4

-

Lựa chọn nguyên liệu và quy trình thí nghiệm tổng hợp vật liệu TiO2/g-C3N4

-

Xác định đặc trưng và hình thái của vật liệu sau khi tổng hợp

-

Khảo sát hoạt tính quang xúc tác trong việc loại bỏ khí NO của vật liệu

-

Khảo sát khả năng tái sử dụng của vật liệu TiO2/g-C3N4

-

Khảo sát cơ chế quang xúc tác của vật liệu TiO2/g-C3N4

3. Ngày giao nhiệm vụ khóa luận: 30/09/2022
4. Ngày hoàn thành khóa luận: 31/07/2023
5. Họ tên người hướng dẫn: PGS.TS PHẠM VĂN VIỆT
6. Nội dung hướng dẫn: Toàn phần
Nội dung và yêu cầu khóa luận tốt nghiệp đã được thông qua bởi
Trưởng Bộ môn Công nghệ Hóa học
Tp. Hồ Chí Minh, ngày 31 tháng 07 năm 2023
TRƯỞNG BỘ MÔN

NGƯỜI HƯỚNG DẪN

TÓM TẮT
Vật liệu TiO2/g-C3N4 đang được quan tâm trong ứng dụng quang xúc tác loại bỏ chất ô
nhiễm vì vật liệu không những giúp giảm tốc độ tái tổ hợp electron và lỗ trống quang
sinh, tăng hiệu suất quang xúc tác mà còn có hấp thụ được ánh sáng ở vùng khả kiến dễ
dàng ứng dụng ngoài thực tế. Mục đích của bài khóa luận này là tổng hợp vật liệu
TiO2/g-C3N4 và khảo sát hoạt tính quang xúc tác loại bỏ khí ô nhiễm NO. g-C3N4 được
tổng hợp từ tiền chất melamine được nung 550oC trong 2 giờ, sau đó nghiền và trộn
TiO2 thương mại với g-C3N4 để được vật liệu TiO2/g-C3N4. Vật liệu TiO2/g-C3N4 đã
khảo sát các đặc trưng cũng như hình thái để chứng minh sự có mặt của nó qua các
phương pháp như XRD, FTIR, HRTEM,
...

...


0.524025

0.546957

0.574885

0.568869

0.568837

11

0.521496

0.544233

0.571006

0.565973

0.566842

12

0.520412

0.542598

0.568421

0.563801

0.56521

13

0.519147

0.540599

0.56639

0.562353

0.563758

14

0.518064

0.539146

0.564728

0.561086

0.562489

15

0.517522

0.537693

0.563066

0.56

0.561944

47

16

0.517522

0.536421

0.561958

0.558733

0.5614

17

0.517341

0.53515

0.560849

0.558009

0.560856

18

0.517341

0.534242

0.560111

0.557466

0.560312

19

0.517341

0.533333

0.559187

0.557104

0.559768

20

0.517341

0.532425

0.558633

0.556742

0.559768

21

0.517522

0.532243

0.558079

0.556561

0.559768

22

0.517702

0.53188

0.557525

0.556199

0.559768

23

0.517883

0.531335

0.557156

0.556199

0.559586

24

0.518244

0.53079

0.556787

0.555837

0.559586

25

0.518605

0.530245

0.556602

0.555475

0.559586

26

0.519328

0.5297

0.556417

0.555294

0.559586

27

0.519328

0.529337

0.556417

0.555113

0.559586

28

0.520051

0.528792

0.556417

0.554932

0.559586

29

0.520592

0.528429

0.556233

0.555113

0.559405

30

0.520592

0.528065

0.556048

0.555113

0.559405

Phụ lục 2. 3 Số liệu khả năng loại bỏ khí NO của vật liệu TiO2/g-C3N4 khi có thêm các
chất bẫy
Thời gian

K2Cr2O7

KI

Benzoquinone

Axit
Terephthalic

0

1

1

1

1

1

0.96637

0.99925

0.89236

0.97999

48

2

0.84652

0.98359

0.77569

0.84771

3

0.78715

0.94107

0.72394

0.75546

4

0.75897

0.90116

0.69477

0.70215

5

0.743

0.87374

0.67651

0.67103

6

0.7353

0.85472

0.66297

0.65066

7

0.73042

0.83999

0.6528

0.6361

8

0.72779

0.82693

0.64509

0.62555

9

0.72666

0.81537

0.63888

0.61772

10

0.72647

0.80511

0.63493

0.6119

11

0.72741

0.79579

0.63154

0.60753

12

0.72891

0.78777

0.6289

0.60408

13

0.73079

0.78049

0.62627

0.60153

14

0.73248

0.77434

0.62401

0.59934

15

0.73492

0.76874

0.62232

0.59753

16

0.73718

0.76389

0.62081

0.59625

17

0.73962

0.7596

0.61968

0.59534

18

0.74206

0.75587

0.61855

0.5948

19

0.7445

0.75214

0.6178

0.59443

20

0.74732

0.74897

0.61705

0.59407

21

0.74995

0.74599

0.61648

0.5937

22

0.75333

0.74319

0.61611

0.59352

49

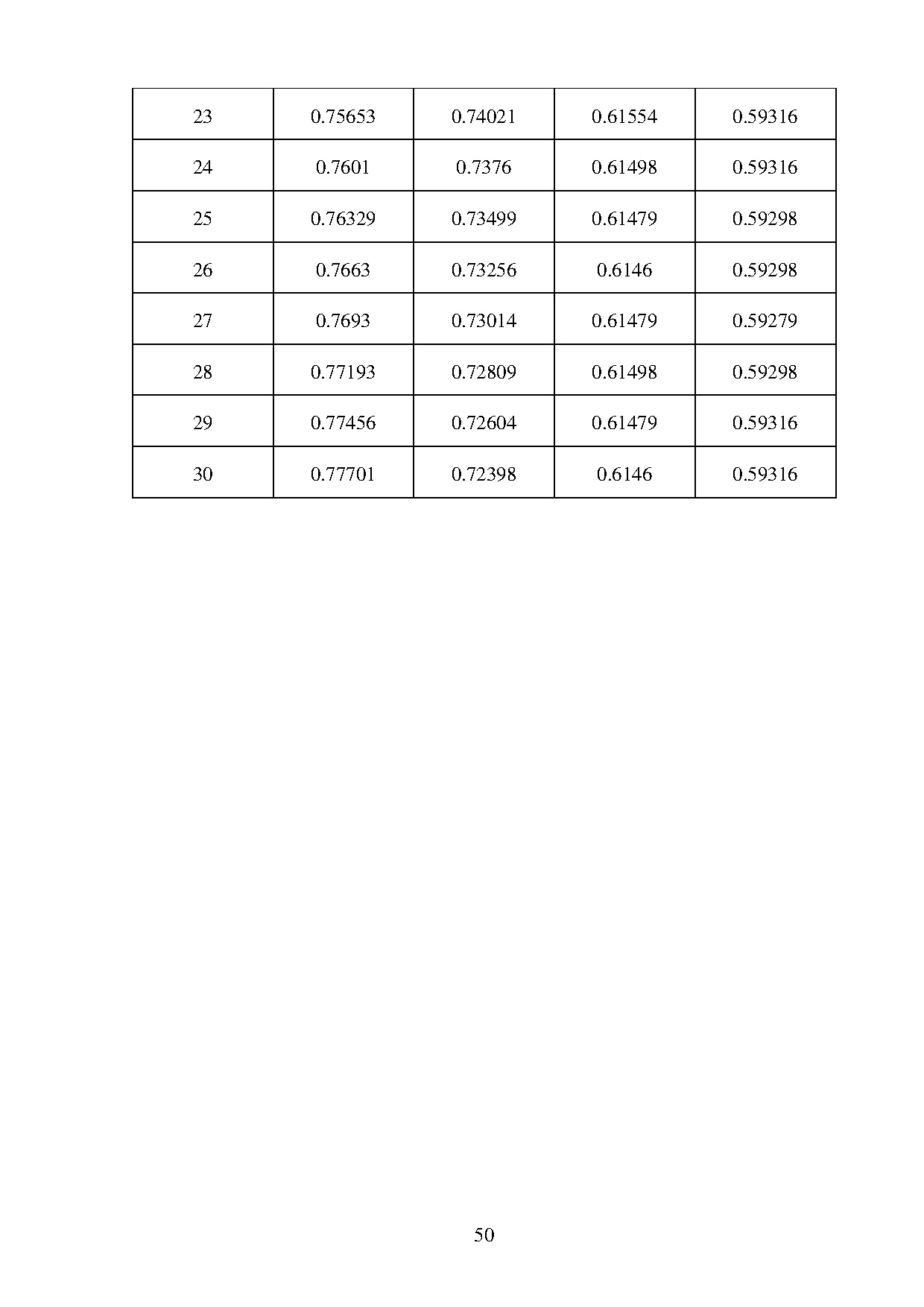

23

0.75653

0.74021

0.61554

0.59316

24

0.7601

0.7376

0.61498

0.59316

25

0.76329

0.73499

0.61479

0.59298

26

0.7663

0.73256

0.6146

0.59298

27

0.7693

0.73014

0.61479

0.59279

28

0.77193

0.72809

0.61498

0.59298

29

0.77456

0.72604

0.61479

0.59316

30

0.77701

0.72398

0.6146

0.59316

50
