BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH KỸ THUẬT ĐIỆN TỬ TRUYỀN THÔNG
ĐỀ TÀI:

Thiết kế và thi công hệ thống thu thập dữ
liệu môi trường, hiển thị thông tin trên
web và cảnh báo hỏa hoạn qua SMS
GVHD: ThS. Võ Đức Dũng
SVTH: Lâm Đường Nguyên
Nguyễn Quốc Trọng Nhân

Tp. Hồ Chí Minh – 8/2020

15141224
15141228

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA ĐIỆN-ĐIỆN TỬ

ĐỘC LẬP - TỰ DO - HẠNH PHÚC

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

o0o

Tp. HCM, ngày 1 tháng 8 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

Lâm Đường Nguyên

MSSV: 15141224

Nguyễn Quốc Trọng Nhân

MSSV: 15141228

Chuyên ngành:

Kỹ thuật Điện - Điện tử

Mã ngành: 141

Hệ đào tạo:

Đại học chính quy

Mã hệ: 1

Khóa:

2015

Lớp: 15141DT

I. TÊN ĐỀ TÀI: “Thiết kế và thi công hệ thống thu thập dữ liệu môi trường, hiển
thị thông tin trên web và cảnh báo hỏa hoạn qua SMS”
II. NHIỆM VỤ
1. Các số liệu ban đầu:
Hệ thống cảnh báo hỏa hoạn và rò rỉ khí gas được thực hiện với các số liệu ban đầu
như sau:
-

Hệ thống thu thập dữ liệu từ cảm biến lửa, nhiệt độ, khí gas,quang trở.

-

Hiển thị giá trị thu thập được lên LCD và trang web Thingspeak.com để theo

dõi nồng độ khí gas, nhiệt độ trong phòng.
-

Nếu phát hiện có gas, lửa hay nhiệt độ quá cao sẽ báo động bằng cách gọi, gửi

tin nhắn cho người sử dụng và mở quạt thông gió nhằm làm giảm nồng độ khí gas trong
không khí, kích hoạt máy bơm hoạt động dập tắt lửa.
2. Nội dung thực hiện:
-

Lên ý tưởng đồ án

-

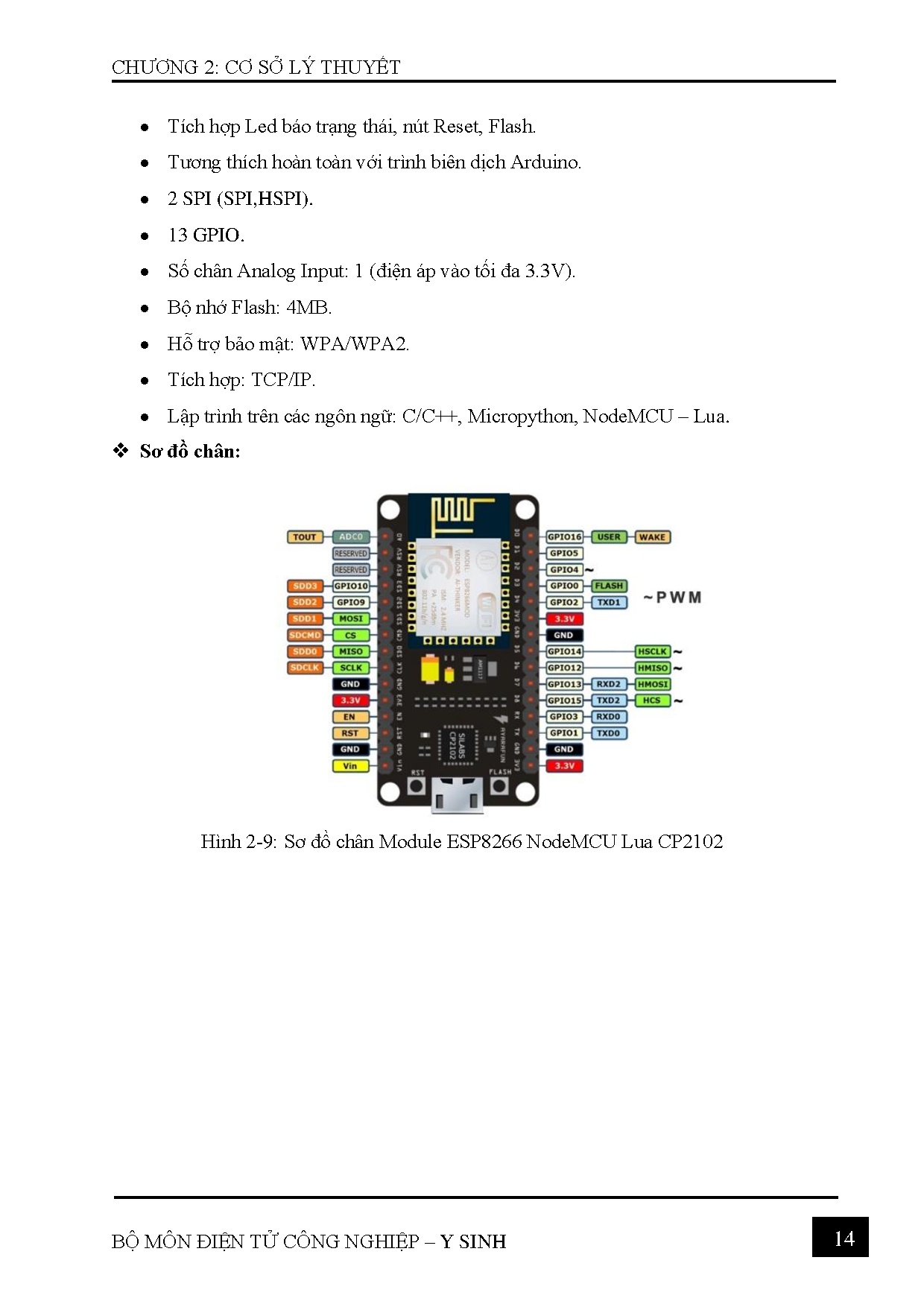

Tìm hiểu về linh kiện sử dụng

-

Thiết kế, thi công khối cảm biến đo nhiệt độ, cảm biến phát hiện lửa, cảm biến
rò rỉ khí gas.

i

-

Thiết kế khối giao tiếp ngoại vi, lấy cơ sở dữ liệu trực tuyến thông qua Internet,
truyền nhận thông tin giữa trạm phụ và trạm trung tâm.

-

Vẽ lưu đồ giải thuật.

-

Thiết kế và thi công Thiết kế và thi công hệ thống thu thập dữ liệu môi trường,
hiển thị thông tin trên web và cảnh báo hỏa hoạn qua SMS

-

Lắp ráp các khối vào mô hình.

-

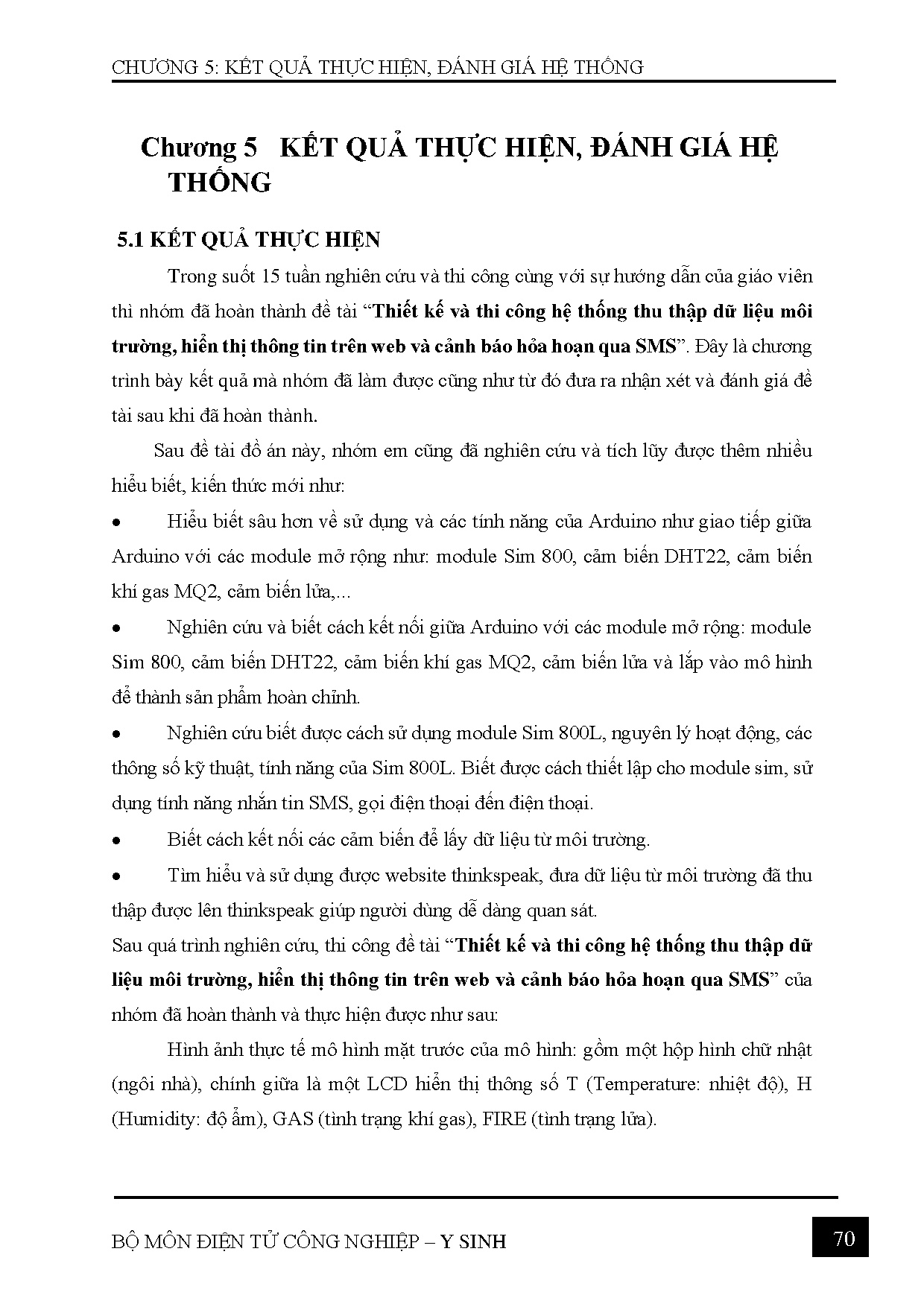

Chạy thử nghiệm hệ thống.

-

Cân chỉnh hệ thống.

-

Viết luận văn

-

Báo cáo đề tài tốt nghiệp

III. NGÀY GIAO NHIỆM VỤ:

07/03/2020

IV. NGÀY HOÀN THÀNH NHIỆM VỤ:

04/08/2020

V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN:

Thầy Võ Đức Dũng

CÁN BỘ HƯỚNG DẪN

BM. ĐIỆN
...

...
te address[6] = 00001
String s1
String chuoi[] =
String a, b, c, d, e, f, g, h, i, j, k, l, m
int a1, b1, c1, d1, e1, f1, g1, h1, i1, r1, k1, l1, m1
int sensorThres = 500
String SDT=0393051508
void Serial()
{
(100)
while (Serial.available())
{
mySerial.write(Serial.read())//Forward what Serial received to
Software Serial Port
}
while(mySerial.available())
{
Serial.write(mySerial.read())//Forward what Software Serial received
to Serial Port
}

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

95

PHỤ LỤC

}
void at(String _atcm,unsigned long _dl)
{
mySerial.print(_atcm+\\r\\n)
(_dl)
}
void revice()
{
if (radio.available())
{
char text[32] =
radio.read(&amptext, sizeof(text))
String s(text)
s1 += s
chuoi[0] = s1
a = s1.charAt(0)//temp
b = s1.charAt(1)//temp
c = s1.charAt(2)//temp
d = s1.charAt(3)//temp
e = s1.charAt(4)//humi
f = s1.charAt(5)//humi
g = s1.charAt(6)//humi
h = s1.charAt(7)//humi
i = s1.charAt(8)//gas
j = s1.charAt(9)//gas
k = s1.charAt(10)//gas
l = s1.charAt(11)//gas
m = s1.charAt(12)//fire
a1 = a.toInt()//temp
b1 = b.toInt()//temp
c1 = c.toInt()//temp
d1 = d.toInt()//temp
e1 = e.toInt()//humi
f1 = f.toInt()//humi
g1 = g.toInt()//humi
h1 = h.toInt()//humi
i1 = i.toInt()//gas
r1 = j.toInt()//gas
k1 = k.toInt()//gas
l1 = l.toInt()//gas
m1 = m.toInt()//fire
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

96

PHỤ LỤC

s1 =
}
}
void send_sms()
{
mySerial.println(AT+CMGF=1) //To send SMS in Text Mode
(50)
mySerial.println(AT+CMGS=\\+84393051508\\\\r) // change to the
phone number you using
(50)
mySerial.println(Co khi gas trong phong cua ban) //the content of the
message
(50)
mySerial.println((char)26) //the stopping character
(50)
}
void setup()
{
Serial.begin(9600)
radio.begin()
radio.openReadingPipe(0, address)
radio.setPALevel(RF24_PA_MIN)
radio.startListening()
mySerial.begin(9600)
pinMode(bump, OUTPUT)
pinMode(fan, OUTPUT)
Serial.println(Initializing...)
(500)
s1 =
at(AT,1000)
}
void loop()
{
Serial()
revice()
(50)
int gas = i1 * 1000 + r1 *100 + k1 * 10 + l1
int fire = m1
if (gas sensorThres)
{
digitalWrite(fan, HIGH)
send_sms()
(10)
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

97

PHỤ LỤC

}

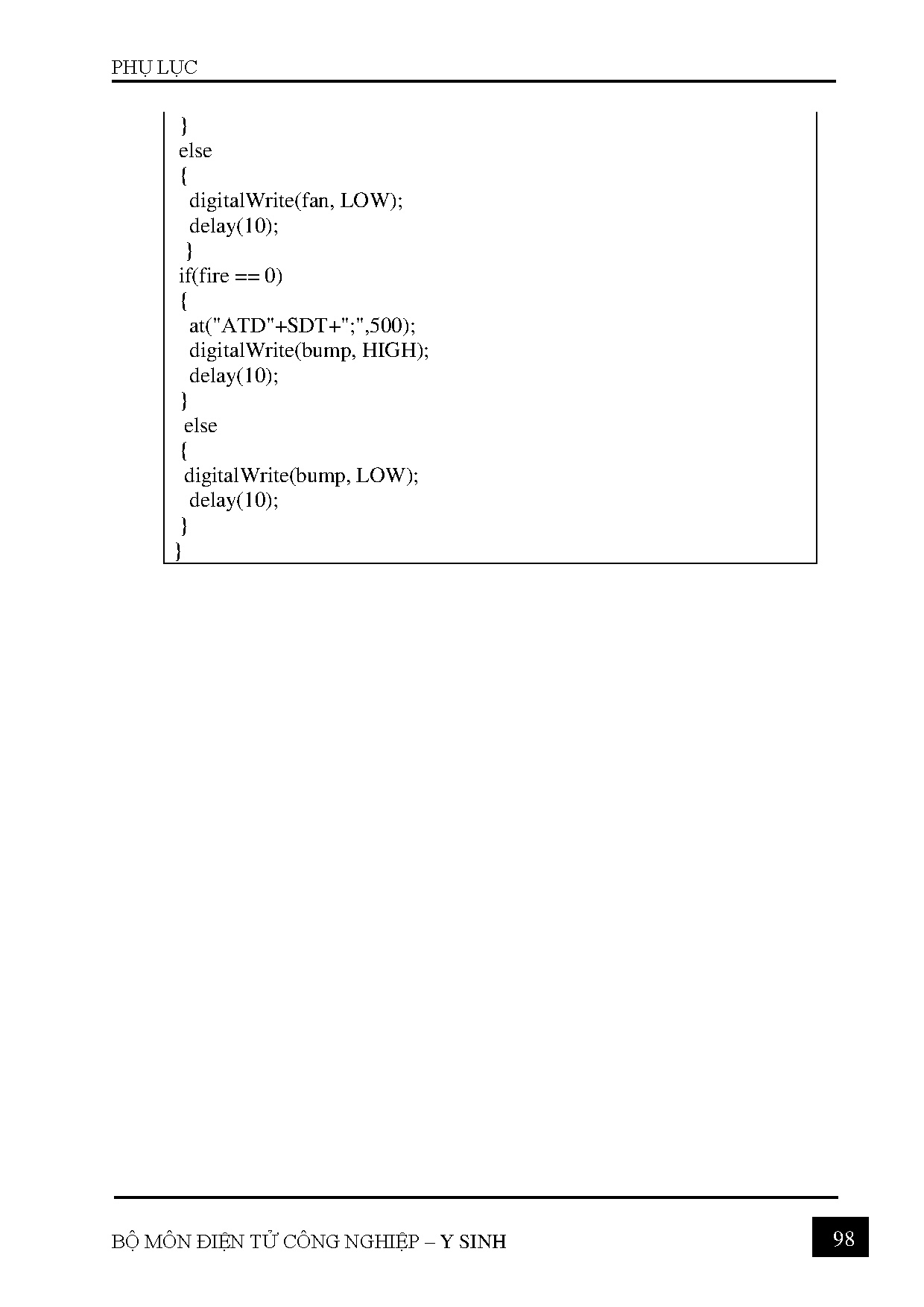

else
{
digitalWrite(fan, LOW)
(10)
}
if(fire == 0)
{
at(ATD+SDT+,500)
digitalWrite(bump, HIGH)
(10)
}
else
{
digitalWrite(bump, LOW)
(10)
}
}

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

98
