Đồ án tốt nghiệp - Thiết kế và thi công hệ thống giám sát chỉ số môi trường và hiển thị thông tin TW

BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ TRUYỀN THÔNG

ĐỀ TÀI:

THIẾT KẾ VÀ THI CÔNG HỆ THỐNG
GIÁM SÁT CHỈ SỐ MÔI TRƯỜNG VÀ
HIỂN THỊ THÔNG TIN TRÊN WEB
GVHD: PGS. TS Nguyễn Thanh Hải
SVTH: Trần Xuân Thức
Trần Văn Trí

Tp. Hồ Chí Minh – 6/2019

15141302
15141315

BỘ GIÁO DỤC &amp ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH KỸ THUẬT ĐIỆN TỬ TRUYỀN THÔNG
ĐỀ TÀI:

THIẾT KẾ VÀ THI CÔNG HỆ THỐNG
GIÁM SÁT CHỈ SỐ MÔI TRƯỜNG VÀ
HIỂN THỊ THÔNG TIN TRÊN WEB

GVHD: PGS. TS Nguyễn Thanh Hải
SVTH: Trần Xuân Thức
Trần Văn Trí

Tp. Hồ Chí Minh – 6/2019

15141302
15141315

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
KHOA ĐIỆN-ĐIỆN TỬ
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
o0o-Tp. HCM, ngày 05 tháng 07 năm 2019

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
Chuyên ngành:
Hệ đào tạo:
Khóa:

Trần Xuân Thức
MSSV: 15141302
Trần Văn Trí
MSSV: 15141315
Kỹ thuật Điện Tử, Truyền Thông Mã ngành: 141
Đại học chính quy
Mã hệ:
1
2015
Lớp:
15141DT

I. TÊN ĐỀ TÀI: THIẾT KẾ VÀ THI CÔNG HỆ THỐNG GIÁM SÁT CHỈ SỐ MÔI
TRƯỜNG VÀ HIỂN THỊ THÔNG TIN TRÊN WEB
II. NHIỆM VỤ
Nội dung thực hiện:
- Đọc các tài liệu, đồ án tốt nghiệp, đề tài.

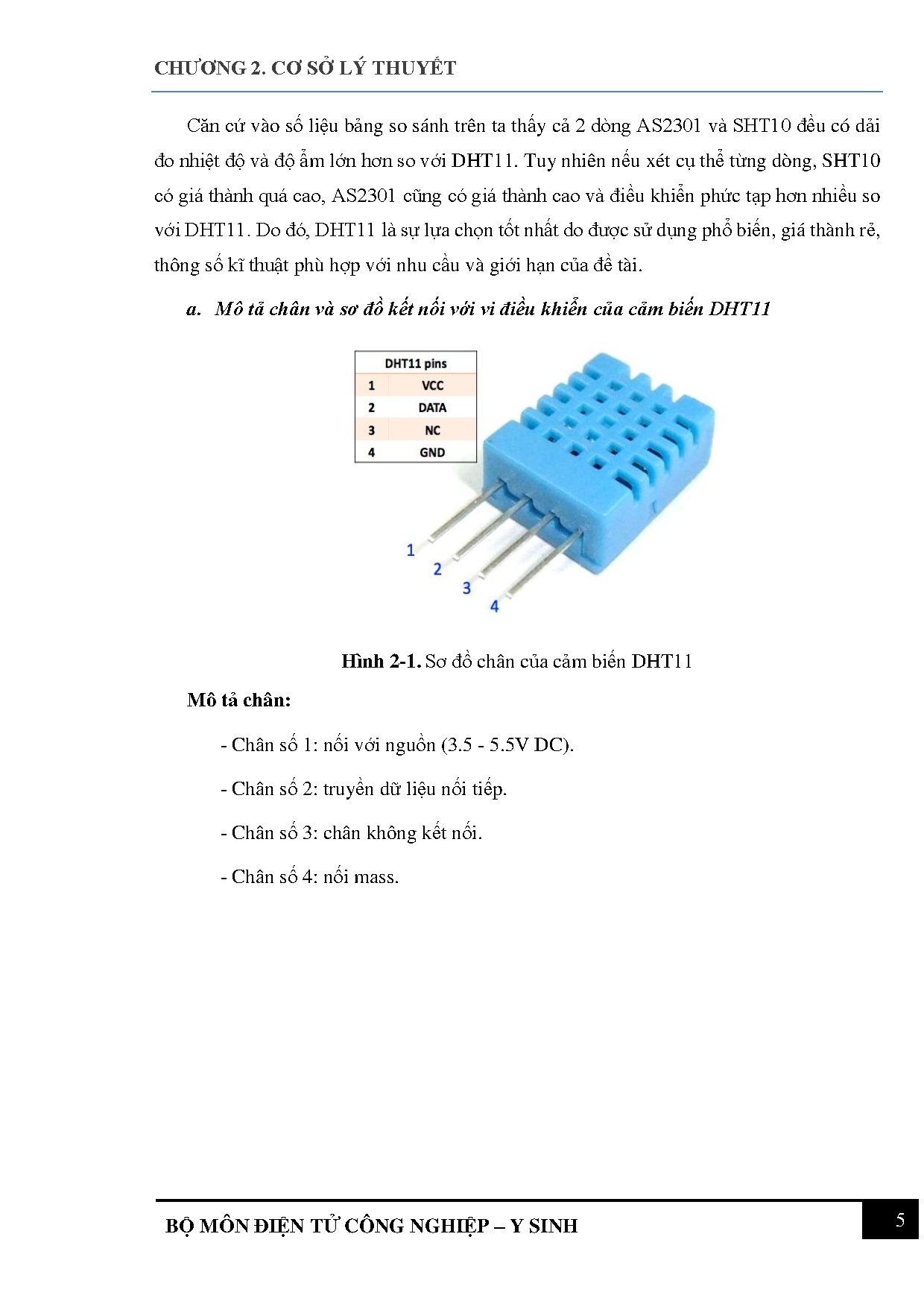

- Tìm hiểu cách thức hoạt động của các cảm biến sử dụng.
- Tìm hiểu các chuẩn truyền thông như UART, I2C.

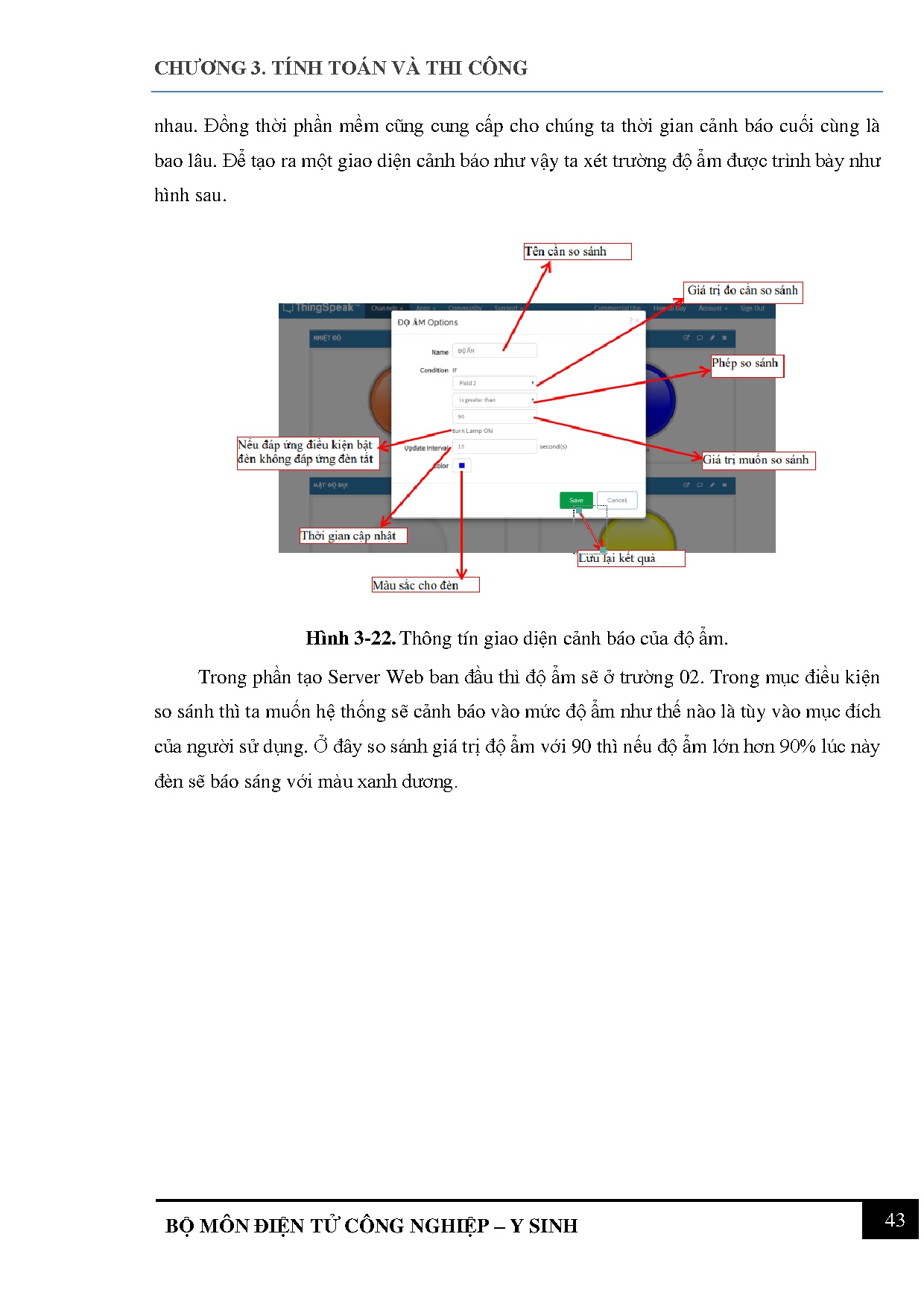

- Thiết kế giao diện để giám sát: Web giám sát dữ liệu đo được từ cảm biến.
- Thiết kế và thi công mô hình trạm giám sát.
- Tính toán các thông số quy đổi cho các cảm biến.
- Viết chương trình điều khiển cho Arduino, nạp code và chạy thử nghiệm sản phẩm,
chỉnh sửa và hoàn thiện hệ thống.
- Thực hiện viết sách luận văn báo cáo.
- Tiến hành báo cáo đề tài tốt nghiệp.
III. NGÀY GIAO NHIỆM VỤ:
19/02/2019
IV. NGÀY HOÀN THÀNH NHIỆM VỤ: 05/07/2019
V. HỌ VÀ TÊN CÁN BỘ HƯỚNG DẪN: PGS. TS NGUYỄN THANH HẢI
CÁN BỘ HƯỚNG DẪN
BM. ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

i

TRƯỜNG ĐH SPKT TP. HỒ CHÍ MINH
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
KHOA ĐIỆN-ĐIỆN TỬ
ĐỘC LẬP - TỰ DO - HẠNH PHÚC
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
o0o-Tp. HCM, ngày 05 tháng 07 năm 2019

LỊCH TRÌNH THỰC HIỆN ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên 1: Trần Xuân Thức
Lớp: 15141DT2A
MSSV: 15141302
Họ tên sinh viên 2: Trần Văn Trí
Lớp: 15141DT1A
MSSV: 151
...

...
lse
}
return true
}
//==============================================================
================== setup
void setup() {
KIEMTRA=true
Serial.begin(9600)
Wire.begin()

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

59

PHỤC LỤC
lightMeter.begin()
dht.begin()
espSerial.begin(9600)
pinMode(ledPower,OUTPUT)
(1000)
lcd.begin()
lcd.backlight()
lcd.print(Nhiet do :)
lcd.setCursor(0,1)
lcd.print(Do am :)
lcd.Char(1, degree)
lcd.setCursor(0,2)
lcd.print(Matdobui :)
lcd.setCursor(0,3)
lcd.print(CDSang :)
lcd.setCursor(0,4)

espSerial.println(AT+RST)
showResponse(1000)
espSerial.println(AT+UART_CUR=9600,8,1,0,0)
showResponse(1000)
espSerial.println(AT+CWMODE=1)
showResponse(1000)
espSerial.println(AT+CWJAP=\\+ssid+\\,\\+password+\\)
showResponse(5000)
if (KIEMTRA) Serial.println(Setup completed)
}

//
===============================================================
======= loop
void loop() {
// Read sensor values
float t = dht.readTemperature()
float h = dht.readHumidity()
float lux = lightMeter.readLightLevel()
Serial.print(Light: )

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

60

PHỤC LỤC
Serial.print(lux)
Serial.println( lx)
digitalWrite(ledPower,LOW)
Microseconds(samplingTime)
voMeasured = analogRead(measurePin)
Microseconds(deltaTime)
digitalWrite(ledPower,HIGH)
Microseconds(Time)

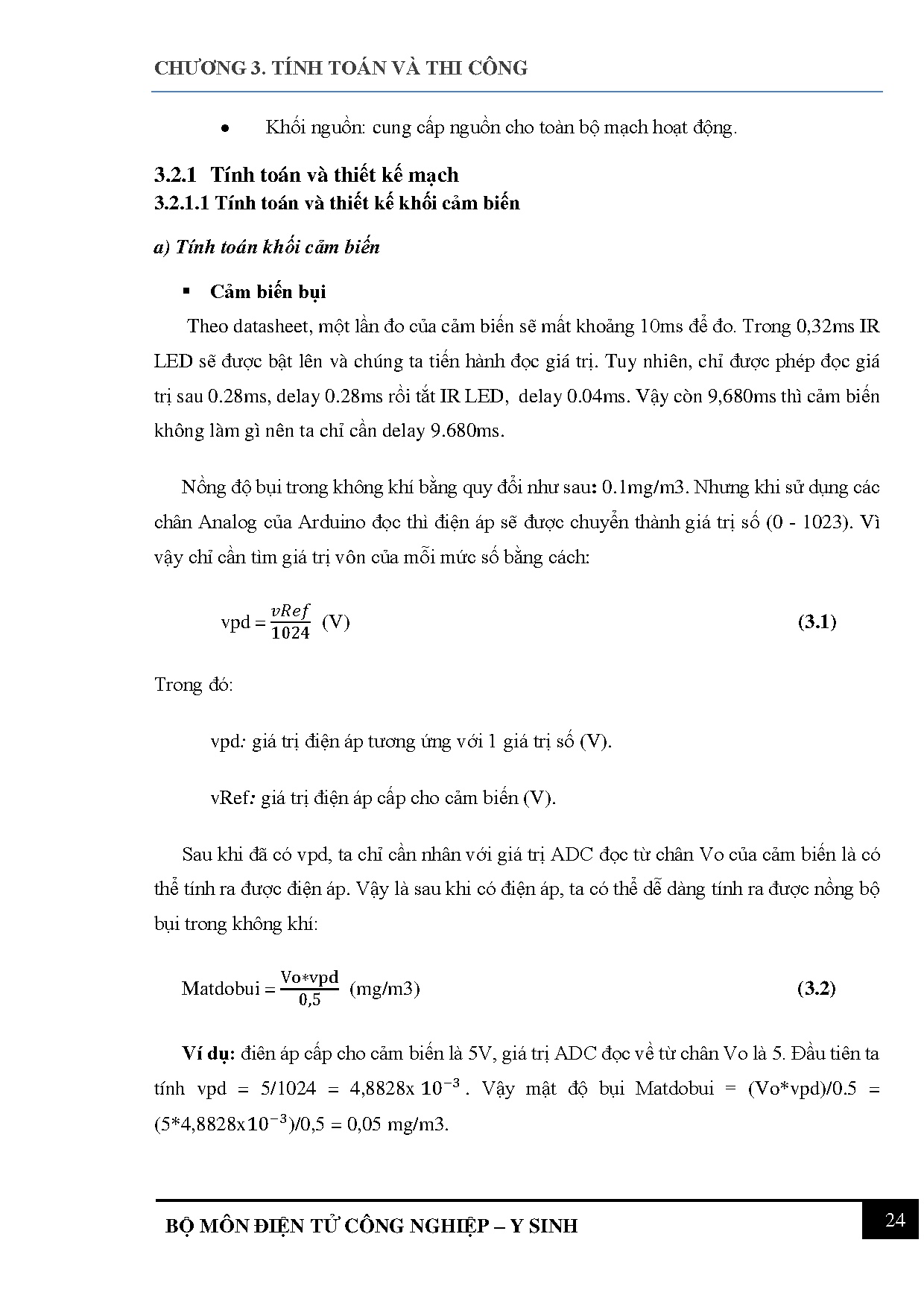

// Tính điện áp từ giá trị ADC
calcVoltage = voMeasured * (5.0 / 1024)
dustDensity = 0.17 * calcVoltage
Serial.print(Raw Signal Value (0-1023): )
Serial.print(voMeasured)
Serial.print( - Voltage: )
Serial.print(calcVoltage)
Serial.print( - Dust Density: )
Serial.println(dustDensity)
(1000)
if (isnan(t) || isnan(h))
{
if (KIEMTRA) Serial.println(Failed to read from DHT)
}
else
{
lcd.setCursor(10,0)
lcd.print(round(t))
lcd.print( )
lcd.write(1)
lcd.print( C)
lcd.setCursor(10,1)
lcd.print(round(h))
lcd.print( %)
}
lcd.setCursor(10,2)
lcd.print(dustDensity)
lcd.print( mg/m3)

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

61

PHỤC LỤC

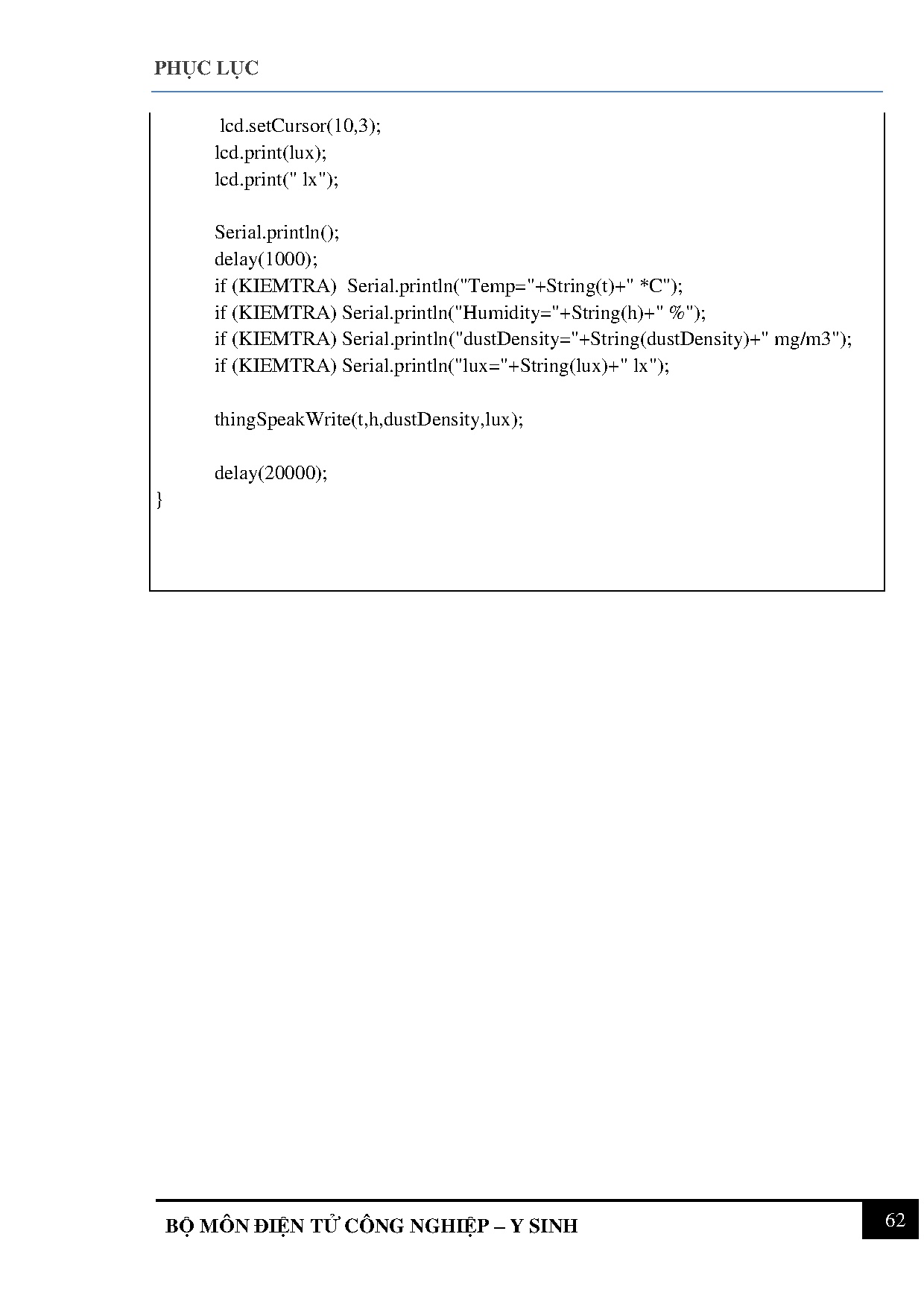

lcd.setCursor(10,3)
lcd.print(lux)
lcd.print( lx)
Serial.println()
(1000)
if (KIEMTRA) Serial.println(Temp=+String(t)+ *C)
if (KIEMTRA) Serial.println(Humidity=+String(h)+ %)
if (KIEMTRA) Serial.println(dustDensity=+String(dustDensity)+ mg/m3)
if (KIEMTRA) Serial.println(lux=+String(lux)+ lx)
thingSpeakWrite(t,h,dustDensity,lux)
(20000)
}

BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH

62
