BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP

NGHIÊN CỨU TỔNG HỢP NHỰA ALKYD
NHŨ TƯƠNG ỨNG DỤNG CHO SƠN
MÃ SỐ KHÓA LUẬN: PO.19.01
SVTH: ĐẶNG GIA BẢO
MSSV: 15128001
GVHD: TH.S. NGUYỄN HƯNG THỦY

Tp. Hồ Chí Minh, tháng 7 năm 2019

LỜI CẢM ƠN
Qua khoảng thời gian nghiên cứu và thực hiện luận văn tốt nghiệp, đã có nhiều trải
nghiệm quý báu đối với tôi, và giúp tôi hiểu được nhiều hơn về việc thực hiện luận văn
tốt nghiệp. Để có thể thực hiện luận văn tốt nghiệp này, tôi đã được nhận sự giúp đỡ của
rất nhiều người.
Đầu tiên tôi xin cảm ơn đến cha, mẹ và người thân trong gia đình tôi đã nuôi nấng, dạy
dỗ tôi để tôi có thể được làm luận văn tốt nghiệp như ngày hôm nay. Tiếp đến tôi muốn
cảm ơn Nhà trường và Khoa Công Nghệ Hóa Học và Thực Phẩm đã tạo các điều kiện
về dụng cụ, thiết bị và phòng thí nghiệm để tôi có thể hoàn thành tốt khóa luận lần này.
Tôi xin cảm ơn cô Nguyễn Thị Mỹ Lệ, chuyên viên phòng thí nghiệm bộ môn Công
Nghệ Hóa học, trường Đại học Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh. Cô đã
hướng dẫn tận tình và tạo điều kiện tốt nhất cho tôi được sử dụng các thiết bị, dụng cụ
và hóa chất liên quan trong quá trình thực hiện luận văn.
Tôi xin cảm ơn thầy Huỳnh Nguyễn Anh Tuấn, giáo viên chính phụ trách chuyên ngành
Polymer đã cung cấp, hỗ trợ các kiến thức liên quan về chuyên ngành lẫn đầu tư trang
thiết bị, dụng cụ để sinh viên chúng tôi có thể hoàn thành luận văn một cách tốt nhất.
Cảm ơn các bạn sinh viên của chuyên ngành polymer nói riêng hay ngành Công nghệ
Hóa học nói chung đã giúp đỡ tôi trong quá trình thực hiện luận văn.
Đặc biệt, tôi xin gửi lời cảm ơn sâu sắc đến cô Nguyễn Hưng Thủy, giảng viên trường
Đại học Công Nghiệp Thực Phẩm thành phố Hồ Chí Minh. Cô là người đồng hành, tận
tình hướng dẫn, giảng dạy và truyền đạt cho tôi những kinh nghiệm quý báu, giúp đỡ tôi
rất nhiều trong suốt quá trình thực hiện luận văn. Cảm ơn một lần nữa vì mọi thứ cô đã
làm cho tôi.
Cuối cùng, kính chúc tất cả mọi người nhiều sức khỏe, thành công trong công việc và
cuộc sống.
Sinh viên thực hiện
Bảo
Đặng Gia Bảo

i

LỜI CAM ĐOAN
Luận văn này là công trình nghiên cứu của cá nhân tôi, được thực hiện dưới sự hướng
dẫn khoa học của ThS. Nguyễn Hưng Thủy. Các số liệu, những kết luận nghiên cứu
được trình bày trong luận văn này là hoàn toàn trung thực. Tôi xin hoàn toàn chịu trách
nhiệm về lời cam đoan này.

Sinh viên thực hiện
Bảo
Đặng Gia Bảo

ii

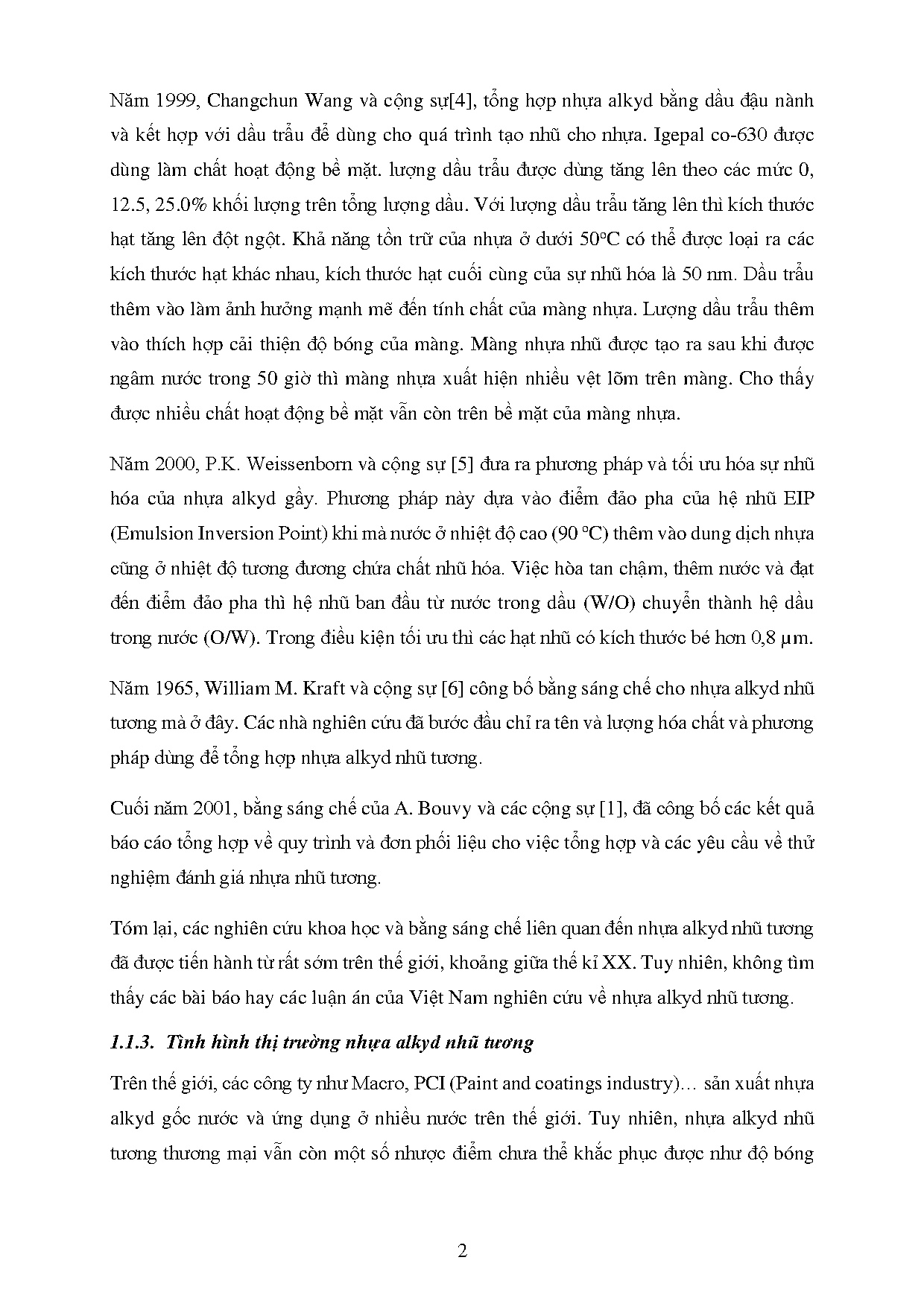

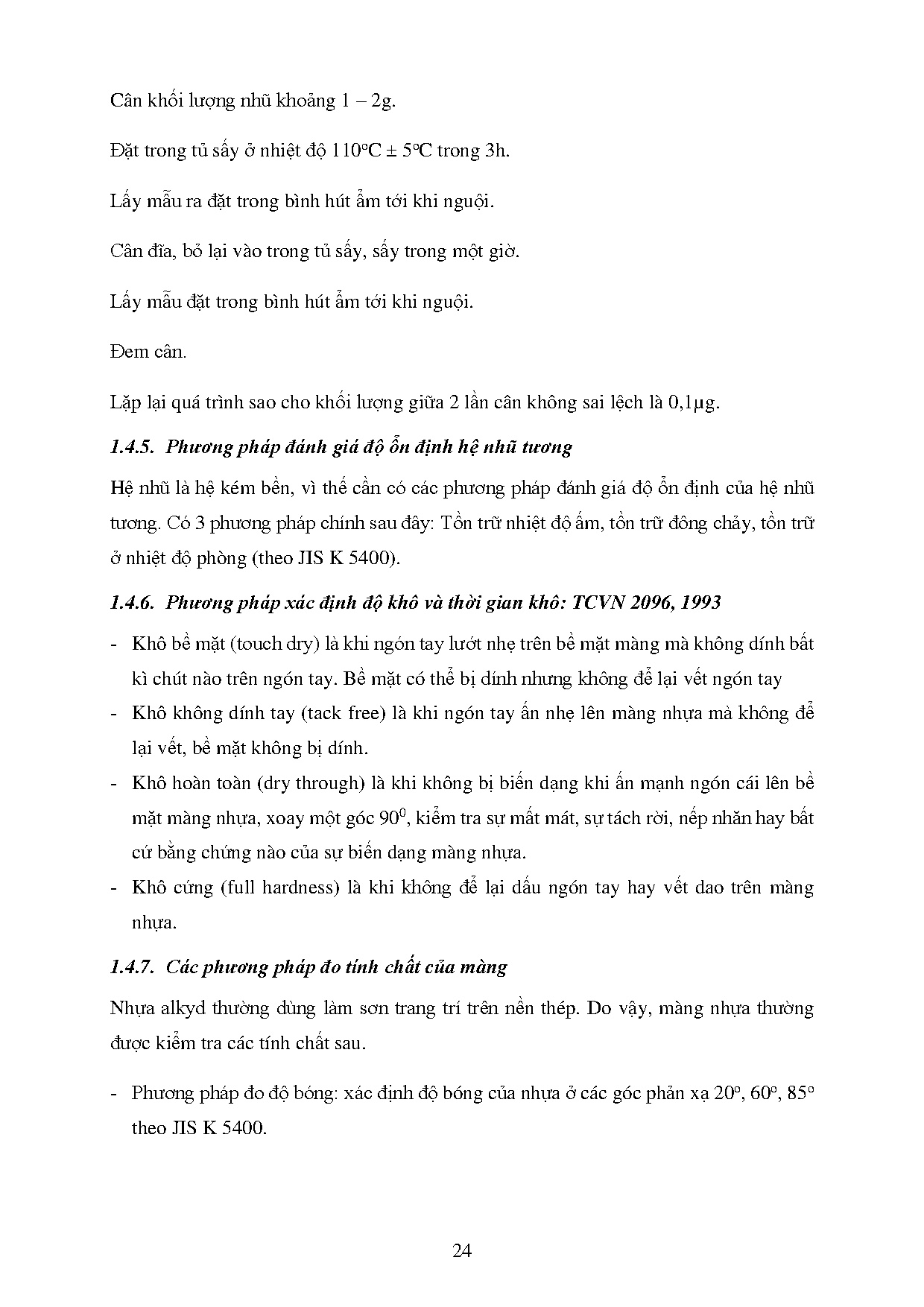

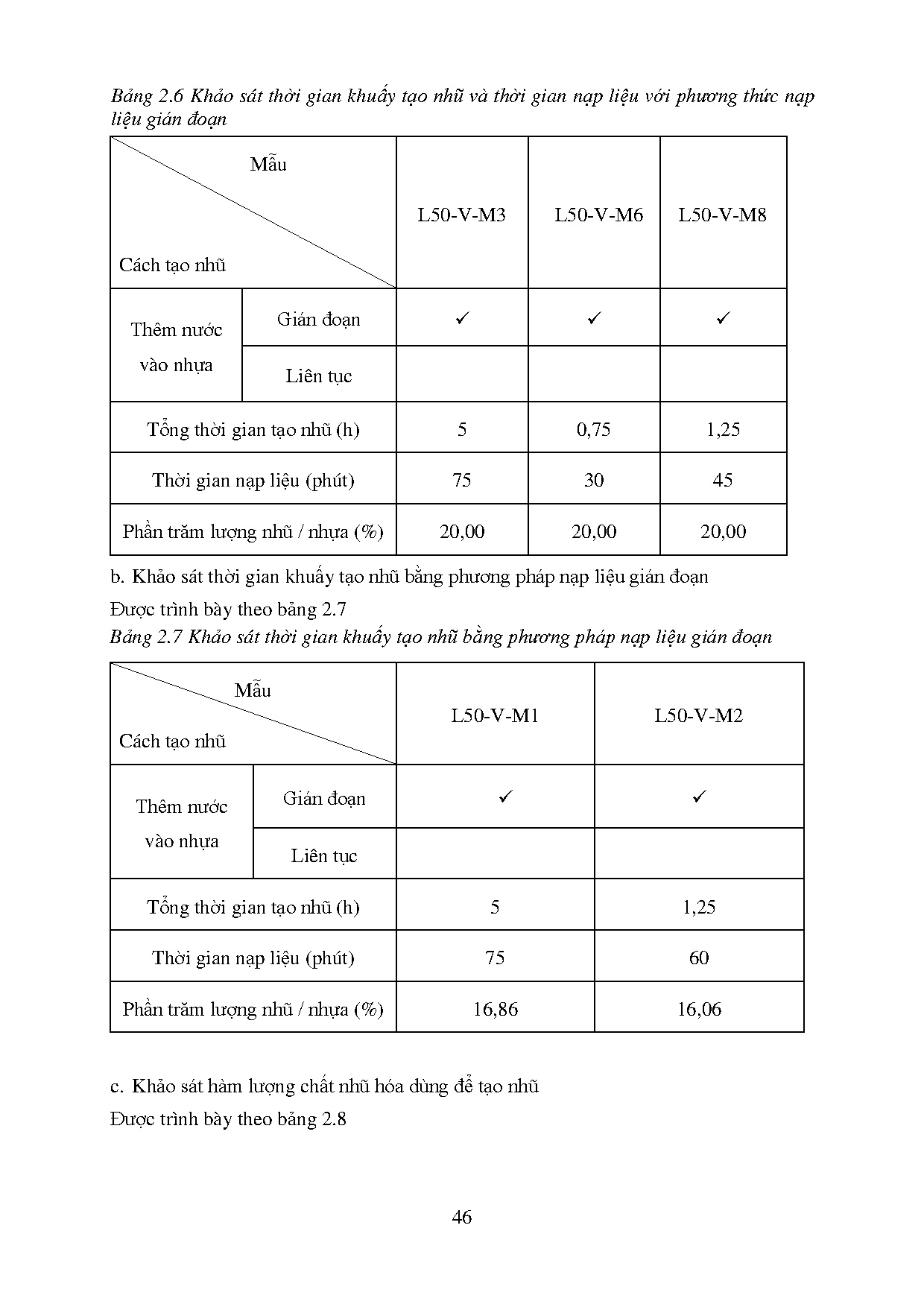

MỤC LỤC
CHƯƠNG
...

...
ộ nanometer (từ
300 – 500 nm)
 Nhựa nhũ tương thí nghiệm chưa ổn định
 Kích thước hạt của mẫu nhựa thí nghiệm sau khi tồn trữ ấm 3 ngày bị giảm đi (từ
307  279,9 nm)
 Độ nhớt của mẫu nhựa nhũ thí nghiệm tăng lên sau 3 ngày tồn trữ ấm (từ 571,0 cp 
851,0 cp tại 24 oC)
 Nạp liệu bằng phương pháp liên tục tốt hơn nạp liệu bằng phương pháp gián đoạn
KIẾN NGHỊ
Do thời gian có hạn, một số các kiến nghị khảo sát các vấn đề trong thời gian tiếp theo.
- Cần khảo sát them công thức nhựa để tăng độ ổn định của nhựa.
- Tiếp tục khảo sát về tổng hợp nhựa alkyd
- Tiếp tục khảo sát phương pháp tạo nhũ để cải thiện khả năng ổn định của nhựa alkyd
hệ nhũ tương.

61

DANH MỤC TÀI LIỆU THAM KHẢO
[1]

A. Bouvy and B. S. A. Dehuvyne, Alkyd resin emulsion, ed: Google Patents,
2004.

[2]

N. a. G. Kusumar, US Paint &amp Coatings Industry, 2011 - 2016.

[3]

S. Wang, F. Schork, G. Poehlein, and J. J. J. o. A. P. S. Gooch, Emulsion and
miniemulsion copolymerization of acrylic monomers in the presence of alkyd
resin, vol. 60, no. 12, pp. 2069-2076, 1996.

[4]

C. Wang and F. N. J. J. o. a. p. s. Jones, Stability and film properties of tung oil
modified soybean alkyd emulsion, vol. 78, no. 9, pp. 1698-1706, 2000.

[5]

P. Weissenborn and A. J. P. i. o. c. Motiejauskaite, Emulsification, drying and
film formation of alkyd emulsions, vol. 40, ed, 2000, pp. 253-266.

[6]

W. M. Kraft and W. Joseph, Stable aqueous alkyd resin emulsions, ed: Google
Patents, 1965.

[7]

N. V. Thìn, CẬP NHẬT ĐHCĐ THƯỜNG NIÊN NĂM 2018, 2018.

[8]

H.N.A.Tuấn, Tài liệu thí nghiệm Polymer, 2019.

[9]

B. B. t. H. c. Mega, MỘT SỐ CHẤT XÚC TIẾN KIM LOẠI LÀM KHÔ
MÀNG SƠN, 2018.

[10]

L. T. H. Nhan, HÓA HỌC VÀ KỸ THUẬT CHẤT HOẠT ĐỘNG BỀ MẶT,
2010. Trường Đại Học Bách Khoa - Đại Học Quốc Gia TP. Hồ Chí Minh

[11]

S. J. Russell, Handbook of Nowvens, 2007.

[12]

H.N.A.Tuấn, Bải giảng Đánh giá vật liệu bằng phương pháp Tán Xạ Ánh Sáng
(DYNAMIC LIGHT SCATTERING - DLS), vol. 6, 2018.

[13]

H.N.A.Tuấn, Bài giảng Phương pháp sắc ký Gel (GEL PERMEATION
CHROMATOGRAPHY), vol. 4, 2018.

[14]

S. S. Division, LEAD DIOXIDE, no. 1309-60-0, 1996.

62

PHỤ LỤC
Kết quả đo DLS của các mẫu L50-V-M2, L50-V-M6, L50-V-M7, L50-V-M8, L60-VM19 và L60-V-M19 sau tồn trữ

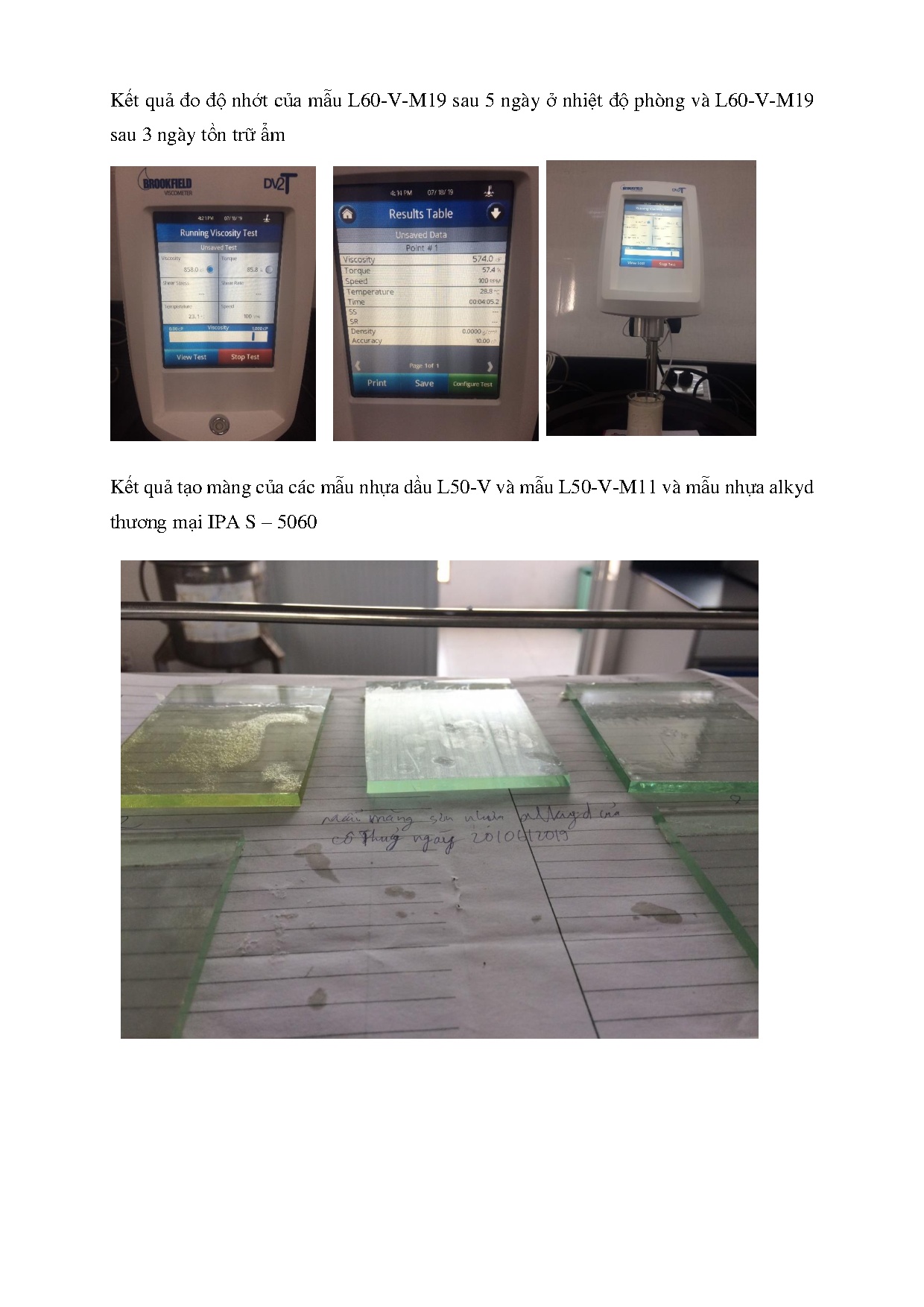

Kết quả đo độ nhớt của mẫu L60-V-M19 sau 5 ngày ở nhiệt độ phòng và L60-V-M19
sau 3 ngày tồn trữ ẩm

Kết quả tạo màng của các mẫu nhựa dầu L50-V và mẫu L50-V-M11 và mẫu nhựa alkyd
thương mại IPA S – 5060
