BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC
TÊN ĐỀ TÀI

NGHIÊN CỨU KHẢ NĂNG CHỊU
NHIỆT CỦA XI MĂNG TRỘN XỈ
SVTH: Phạm Văn Vinh
MSSV: 16128106
GVHD: TS. Lê Thị Duy Hạnh

Tp. Hồ Chí Minh, tháng 01 năm 2021

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CÔNG NGHỆ HÓA HỌC VÀ THỰC PHẨM
BỘ MÔN CÔNG NGHỆ HÓA HỌC
NHIỆM VỤ KHÓA LUẬN TỐT NGHIỆP
Họ và tên sinh viên: Phạm Văn Vinh
MSSV: 16128106
Ngành: CÔNG NGHỆ KỸ THUẬT HÓA HỌC
Chuyên ngành: VÔ CƠ - SILICAT
1. Tên khóa luận: Nghiên cứu khả năng chịu nhiệt của xi măng trộn xỉ
2. Nhiệm vụ của khóa luận:
- Tổng quan tài liệu về lĩnh vực nghiên cứu.
- Khảo sát một số tính chất của nguyên liệu: xỉ, cát, xi măng.
- Nghiên cứu ảnh hưởng của hàm lượng xỉ đến khả năng chịu nhiệt thông qua cường độ
nén và một số phân tích cấu trúc.
- Đánh giá khả năng chịu nhiệt của xi măng trộn xỉ.
3. Ngày giao nhiệm vụ khóa luận:
4. Ngày hoàn thành khóa luận:
5. Họ tên người hướng dẫn: TS. Lê Thị Duy Hạnh
Nội dung hướng dẫn: Toàn bộ
Nội dung và yêu cầu khóa luận tốt nghiệp đã được thông qua bởi Trưởng Bộ môn
Công nghệ Hóa học.
Tp. Hồ Chí Minh, ngày tháng 01 năm 2021
TRƯỞNG BỘ MÔN

NGƯỜI HƯỚNG DẪN

TS. Huỳnh Nguyễn Anh Tuấn

TS. Lê Thị Duy Hạnh

LỜI CẢM ƠN
Trước tiên em xin chân thành bày tỏ lòng biết ơn đến với các cá nhân và tổ chức đã tạo
điều kiện hỗ trợ, giúp đỡ em trong suốt quá trình học tặp và nghiên cứu. Trong suốt thời
gian học tặp tại trường, em đã nhận được rất nhiều sự lo lắng, nhắt nhở của ba mẹ cũng
như sự quan tâm, giúp đỡ của quý Thầy cô và bạn bè.
Với lòng biết ơn sâu sắc em xin kính gửi lời cảm ơn đến quý Thầy Cô ở Khoa Công
nghệ Hóa học và Thực phẩm Trường ĐHSPKT đã có những nhắt nhở và truyền đạt cho
em vốn kiến thức quý báu trong suốt thời gian học tập tại trường. Đó không chỉ là nền
tảng vững chải để nối tiếp con đường phát triển sau này cho em mà còn cho nhiều thế
hệ sinh viên khác nữa.
Em xin gửi lời cảm ơn chân thành đến với TS. Lê Thị Duy Hạnh, cô là người đã trực
tiếp giảng dạy và hướng dẫn cho em nghiên cứu đề đề tài này. Nhờ có những lời hướng
dẫn, nhắc nhở của cô nên đề tài nghiên cứu của em mới có thể hoàn thiện.
Em xin được gửi lời cảm ơn đến với ba mẹ đã luôn bên em nhắc nhở, lo lắng, động viên
trong suốt chặn đường. Em xin chân thành cảm ơn đến với những người bạn, các anh
chị và những tổ chức đã giúp đỡ, tạo điều kiện cho em hoàn thành đề tài nghiên cứu này.
Nguyên cứu này là một đề tài rấ
...

...
hư trên với những tỷ lệ nước khác nhau để có được độ lưu
động tương đương khi dùng cát tiêu chuẩn, từ đó chọn hàm lượng nước phối trộn cho
những mẫu thử.
Độ lưu động của mẫu vữa là kết quả trung bình cộng của 2 lần thử, chính xác đến 1mm.
Nếu một trong 2 giá trị đo sai lệch lớn hơn 10% so với giá trị trung bình thì phải tiến
hành lại phép thử từ mẫu lưu.
B.3.2 Xác định hàm lượng bùn, bụi, sét của cát nguyên liệu
Cách tiến hành:
Trước khi tiến hành thử, mẫu được sấy đến khối lượng không đổi và để nguội ở nhiệt
độ phòng.
Cân 1 000 g cát sau khi đã được sấy khô, cho vào thùng rồi đổ nước sạch vào cho tới
khi chiều cao lớp nước nằm trên mẫu khoảng 200 mm, ngâm trong 2 giờ, thỉnh thoảng
lại khuấy đều một lần. Cuối cùng khuấy mạnh một lần nữa rồi để yên trong 2 phút, sau
đó gạn nước đục ra và chỉ để lại trên mẫu một lớp nước khoảng 30 mm.Tiếp tục đổ nước
sạch vào và rửa mẫu theo qui trình trên cho đến khi nước gạn ra không còn vẩn đục nữa.
Sau khi rửa xong, mẫu được sấy đến khối lượng không đổi và cân ghi lại khối lượng.
B.3.3 Xác định Modul độ lớn của cát nguyên liệu
cách tiến hành:
Xếp chồng từ trên xuống dưới bộ sàng tiêu chuẩn theo thứ tự kích thước mắt sàng từ lớn
đến nhỏ như sau: 2,5 mm 1,25 mm 630 mm 315 mm 140 mm và đáy sàng.
Cân khoảng 1000 g (mc) cốt liệu đã sàng qua sàng 2,5 mm sau đó đổ cốt liệu đã cân vào
sàng trên cùng (sàng có kích thước mắt sàng 2,5 mm) và tiến hành sàng trong 20 phút.
Cân lượng sót trên từng sàng, chính xác đến 1 g.
Tính toán kết quả:

72

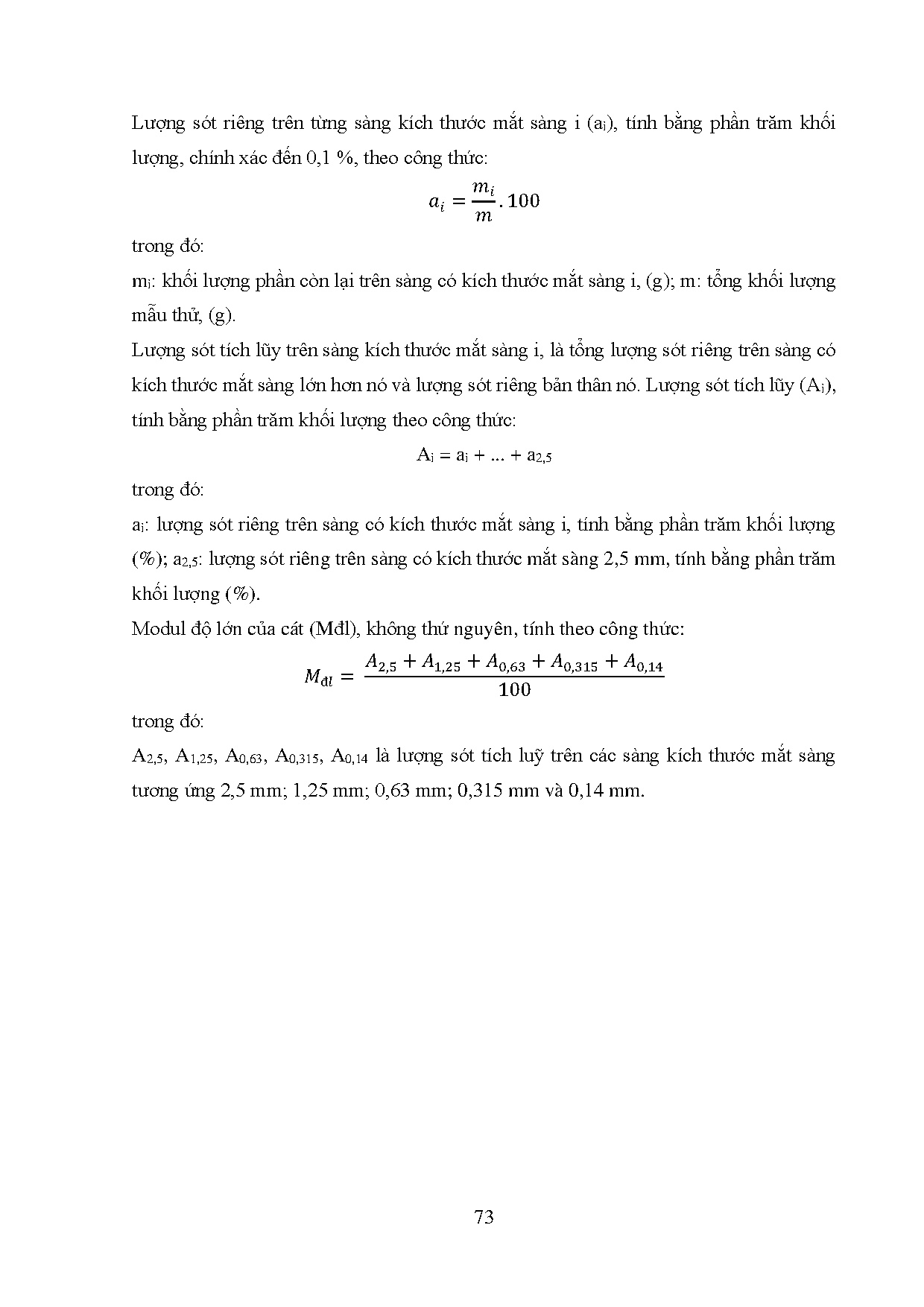

Lượng sót riêng trên từng sàng kích thước mắt sàng i (ai), tính bằng phần trăm khối
lượng, chính xác đến 0,1 %, theo công thức:
????????
???????? =
. 100
????
trong đó:
mi: khối lượng phần còn lại trên sàng có kích thước mắt sàng i, (g) m: tổng khối lượng
mẫu thử, (g).
Lượng sót tích lũy trên sàng kích thước mắt sàng i, là tổng lượng sót riêng trên sàng có
kích thước mắt sàng lớn hơn nó và lượng sót riêng bản thân nó. Lượng sót tích lũy (Ai),
tính bằng phần trăm khối lượng theo công thức:
Ai = ai + ... + a2,5
trong đó:
ai: lượng sót riêng trên sàng có kích thước mắt sàng i, tính bằng phần trăm khối lượng
(%) a2,5: lượng sót riêng trên sàng có kích thước mắt sàng 2,5 mm, tính bằng phần trăm
khối lượng (%).
Modul độ lớn của cát (Mđl), không thứ nguyên, tính theo công thức:
????đ???? =

????2,5 + ????1,25 + ????0,63 + ????0,315 + ????0,14
100

trong đó:
A2,5, A1,25, A0,63, A0,315, A0,14 là lượng sót tích luỹ trên các sàng kích thước mắt sàng
tương ứng 2,5 mm 1,25 mm 0,63 mm 0,315 mm và 0,14 mm.

73
