BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
--

KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC

NGHIÊN CỨU CHẾ TẠO VẬT LIỆU
COMPOSITE CẤU TRÚC LÕI TỔ ONG
MÃ SỐ KHÓA LUẬN: PO. 19. 10

SVTH: Trần Nguyễn Trà My
MSSV: 15128037
GVHD: TS. Nguyễn Thúc Bội Huyên

Tp. Hồ Chí Minh, tháng 7 năm 2019

LỜI CẢM ƠN
Sau 4 năm học ngành Công nghệ Kỹ thuật Hóa học hệ Đại học chính quy tại
Trƣờng Đại Học Sƣ Phạm Kỹ Thuật Thành Phố Hồ Chí Minh. Tôi đã và đang từng
bƣớc hoàn thiện mình hơn đề trở thành 1 kỹ sƣ, đôi bàn tay và khối óc của mình cống
hiến cho xã hội. Cho đến hôm nay, với luận văn tốt nghiệp này cũng đánh dấu một cột
mốc lớn trên bƣớc đƣờng trƣởng thành của tôi. Những sinh viên ngành Công nghệ Kỹ
thuật Hóa học khóa 2015 sắp bƣớc ra khỏi cánh cổng trƣờng Đại học để bƣớc vào một
cánh cổng lớn hơn, nhiều thử thách hơn. Đó là cánh cửa của cuộc đời, công việc trong
tƣơng lai sắp tới, mọi sự thành công trên bƣớc đƣờng sắp tới đều nhờ công lao dìu dắt
dạy dỗ của quí thầy cô. Xin gửi tới quý thầy cô sự kính trọng và lòng biết ơn sâu sắc
nhất.
Tôi xin chân thành cảm ơn cô TS. Nguyễn Thúc Bội Huyên giảng viên trƣờng Đại
học Công nghiệp Thực Phẩm đã cung cấp tài liệu, đồng thời tận tình hƣớng dẫn, chỉ
dạy trong suốt quá trình học tập cũng nhƣ trong quá trình thực hiện đề tài để tôi thực
hiện hoàn tất đề tài này. Kính chúc cô luôn mạnh khỏe để có thể đào tạo ra nhiều sinh
viên giỏi góp phần vào sự phát triển của đất nƣớc.
Tôi cũng xin chân thành cảm ơn quý thầy cô của trƣờng Đại Học Sƣ Phạm Kỹ
Thuật Tp.HCM. Đặc biệt là quý thầy cô trong khoa Công nghệ Hóa học Thực phẩm đã
tận tình chỉ dẫn, trực tiếp giúp đỡ và tôi xin cảm ơn sâu sắc đến TS. Huỳnh Nguyễn
Anh Tuấn đã tạo điều kiện cho tôi làm việc trong môi trƣờng rất tốt trong suốt quá
trình thực hiện đề tài này.
Cảm ơn sự đóng góp ý kiến của các bạn sinh viên và tất cả các bạn trong ngành
Công nghệ Kỹ thuật Hóa học giúp tôi hoàn thành tốt đề tài này.
Sinh viên thực hiện đề tài

Trần Nguyễn Trà My

i

LỜI CAM ĐOAN
Tôi xin cam đoan đây là đề tài nghiên cứu của riêng tôi. Các số liệu, kết quả ghi trong
luận văn là trung thực, không sao chép và chƣa từng đƣợc ai công bố trong bất kỳ đề
tài nào khác.
Sinh viên thực hiện đề tài

Trần Nguyễn Trà My

ii

MỤC LỤC
LỜI CẢM ƠN ...................................................................................................................i
LỜI CAM ĐOAN ..........................................................................
...

...
kết quả đo khối lƣợng các mẫu vật liệu
Stt

Khối lƣợng

Loại vật liệu

(g)
30,75

1

STT

33,67

33,09 ± 2,11

34,86
13,43
2

Ván ép

13,98

13,78 ± 0,30

13,93
9,51
3

STT/TO

9,50

9,50 ± 0,02

9,48
9,48
4

STT/XM

9,43

9,41 ± 0,08

9,32
8,18
5

STT/GS

8,95

8,63 ± 0,40

8,76
4,51
6

G/TO

4,49
4,51

70

4,50 ± 0,01

PHỤ LỤC 3: Bảng kết quả đo độ bền uốn của các vật liệu chế tạo
Loại vật
liệu gia
cƣờng

STT

Ván ép

STT/TO

STT/XM

STT/GS

G/TO

b

H

Lực TB

Strength

Modulus

(mm)

(mm)

(N)

(MPa)

(MPa)

19,98

11,25

21,57

12,04

2595,80 ± 366,44

76,44 ± 3,26

1933,82 ± 65,02

22,24

12,62

20,51

11,89

20,55

11,89

638,17 ± 21,11

19,58 ± 0,77

879,18 ± 83,49

20,76

12,02

20,41

12,59

22,24

12,62

353,80 ± 11,58

9,36 ± 0,13

316,20 ± 26,20

23,15

12,17

20,93

12,84

22,22

11,72

171,40 ± 17,25

5,20 ± 1,26

200,13 ± 33,24

21,27

11,03

20,53

12,1

21,35

11,36

116,83 ± 0,50

3,68 ± 0,16

194,39 ± 53,41

21,04

11,58

20,35

9,6

20,2

10,26

32,43 ± 0,95

1,43 ± 0,10

141,11 ± 23,03

20,4

10,3

71

PHỤ LỤC 3: Bảng kết quả đo độ bền nén của các vật liệu chế tạo
Lực TB

Strength

Modulus

(N)

(MPa)

(MPa)

STT/XM

380,73 ± 21,02

0,95 ± 0,05

34,00 ± 2,73

STT/TO

372,20 ± 10,62

0,93 ± 0,03

35,04 ± 1,00

G/TO

180,23 ± 12,86

0,45 ± 0,03

14,27 ± 2,85

STT/GS

64,07 ± 9,00

0,16 ± 0,02

4,06 ± 0,57

Loại vật liệu
gia cƣờng

72

PHỤ LỤC 4: Cơ tính của vật liệu khi thay thế lớp biên
Stt

1

2

Loại vật liệu
gia cƣờng

STT/TO

G/TO

Độ bền uốn (MPa)

Độ bền nén (MPa)

9,48

0,92

9,23

9,36 ± 0,13

0,96

9,38

0,91

1,54

0,42

1,34

1,43 ± 0,10

1,39

0,49
0,44

73

0,93 ± 0,03

0,45 ± 0,03

PHỤ LỤC 5: Kết quả đo cơ tính của mẫu vật liệu composite cấu trúc lõi tổ ong có bề
dày thành lõi thay đổi
Kích thƣớc
thành lõi
(mm)

Lực

Độ bền nén

Khối lƣợng

(N)

(MPa)

(g)

Mẫu 1

0,1

372,20 ± 10,62

0,93 ± 0,03

1,64 ± 0,04

Mẫu 2

0,2

490,5± 14,9

1,23 ± 0,04

1,70 ± 0,02

Mẫu 3

0,3

950,3± 23,3

2,38 ± 0,06

1,78 ± 0,03

74

PHỤ LỤC 6: Kết quả đo độ bền nén theo 3 hƣớng khác nhau

Hƣớng nén

Độ bền nén (MPa)
0,92

1

0,96

0,93 ± 0,03

0,91
0,15
2

0,18

0,15 ± 0,03

0,13
0,17
3

0,14

0,15 ± 0,02

0,15

75

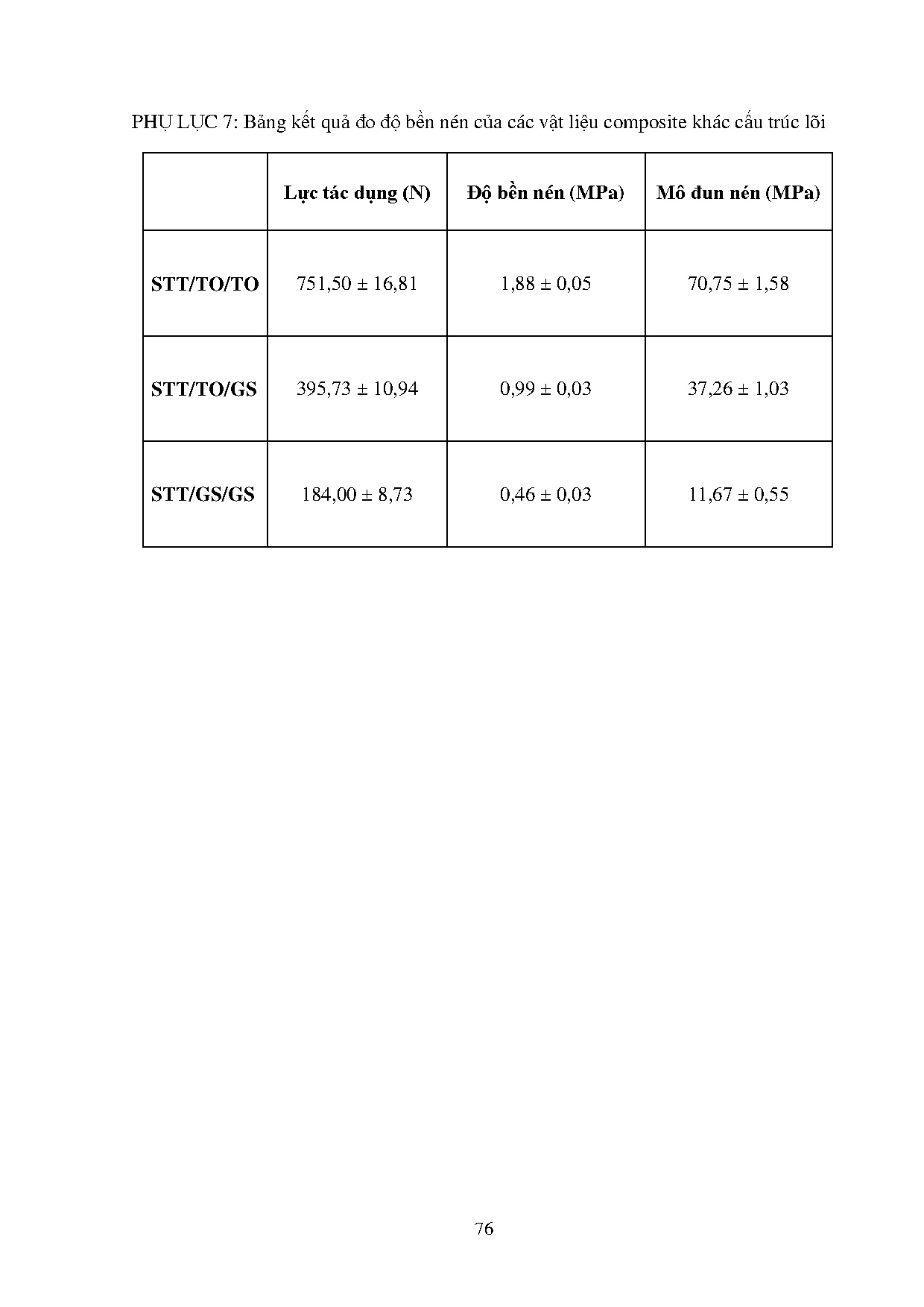

PHỤ LỤC 7: Bảng kết quả đo độ bền nén của các vật liệu composite khác cấu trúc lõi
Lực tác dụng (N)

Độ bền nén (MPa)

Mô đun nén (MPa)

STT/TO/TO

751,50 ± 16,81

1,88 ± 0,05

70,75 ± 1,58

STT/TO/GS

395,73 ± 10,94

0,99 ± 0,03

37,26 ± 1,03

STT/GS/GS

184,00 ± 8,73

0,46 ± 0,03

11,67 ± 0,55

76
