Đồ án tốt nghiệp - Nghiên cứu cải thiện độ hấp thu nước của màng phân hủy sinh học P ( BGO (

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC

NGHIÊN CỨU CẢI THIỆN ĐỘ HẤP
THU NƯỚC CỦA MÀNG PHÂN HỦY
SINH HỌC POLYVINYLALCOHOL
(PVA) BẰNG GRAPHENE OXIDE
(GO)
MÃ SỐ KHÓA LUẬN: PO. 19.05
SVTH: Đặng Thị Thanh Mai
MSSV:15128035
GVHD: Ths. Nguyễn Tường Vy

Tp. Hồ Chí Minh, tháng 07 năm 2019
1

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CÔNG NGHỆ HÓA HỌC VÀ THỰC PHẨM
BỘ MÔN CÔNG NGHỆ HÓA HỌC

NHIỆM VỤ KHÓA LUẬN TỐT NGHIỆP
Họ và tên sinh viên: Đặng Thị Thanh Mai

MSSV: 15128035

Ngành: Công nghệ Kỹ thuật Hóa học
Chuyên ngành: Polymer
1. Tên khóa luận: Nghiên cứu cải thiện độ hấp thu nước của màng phân hủy sinh
học Polyvinylalcol (PVA) bằng Graphene oxide (GO).
2. Nhiệm vụ của khóa luận:
- Tổng hợp thành công graphene oxide (GO) từ graphite bằng các tác nhân oxy
hóa.
thông qua phương pháp Hummer cải tiến.
- Cải thiện khả năng hút nước của màng PVA (polyvinylalcol) bằng tác nhân
Graphene oxide.
- Khảo sát tỉ lệ Graphene oxide tối ưu thông qua kết quả cơ lý và độ hấp thu nước.
- Khảo sát khả năng khâu mạng của màng PVA và PVA/GO nhằm cải thiện độ
hấp thu nước và tính chất cơ lý bằng acid citric.
3. Ngày giao nhiệm vụ khóa luận: 25/02/2019
4. Ngày hoàn thành khóa luận: 21/07/2019
5. Họ tên người hướng dẫn: Ths. Nguyễn Tường Vy
Nội dung hướng dẫn:
Hỗ trợ, tham vấn và hướng dẫn cho sinh viên xác định và hoàn thành các mục tiêu
đề tài đặt ra của khóa luận tốt nghiệp.
Nội dung và yêu cầu khóa luận tốt nghiệp đã được thông qua bởi
Trưởng Bộ môn Công nghệ Hóa học
Tp.HCM, ngày
TRƯỞNG BỘ MÔN

tháng

năm 2019

NGƯỜI HƯỚNG DẪN

Nguyễn Tường Vy

LỜI CẢM ƠN
Để hoàn thành đề tài này không chỉ có sự cố gắng và kiên trì của bản thân mà bên cạnh
đó còn có sự giúp đỡ, sự hƣớng dẫn cũng nhƣ sự động viên, khuyên nhủ của gia đình,
thầy cô, anh chị và bạn bè xung quanh. Qua đây, tôi xin chân thành gửi lời cảm ơn
đến:
Gia đình của tôi đã tạo điều kiện và động viên tôi trong suốt quá trình thực hiện đề tài,
là chỗ dựa tinh thần và vật chất rất lớn để bản thân tôi có thể hoàn thành đề tài.
Cô Nguyễn Tƣờng Vy đã tận tình hƣớng dẫn và truyền đạt cho tôi những kinh nghiệm
và kiến thức quan trọng, đồng thời cô luôn hỗ trợ cho tôi về vật chất lẫn tinh thần trong
suốt thời gian qua. Các thầy cô, anh chị trong bộ môn vật liệu polymer và composite
Khoa Khoa Học và Công Nghệ Vật Liệu Trƣờng Đại Học Khoa Học Tự Nhiên TP. Hồ
Chí Minh.
Thầy Huỳnh Nguyễn Anh Tuấn và các thầy cô,
...

...

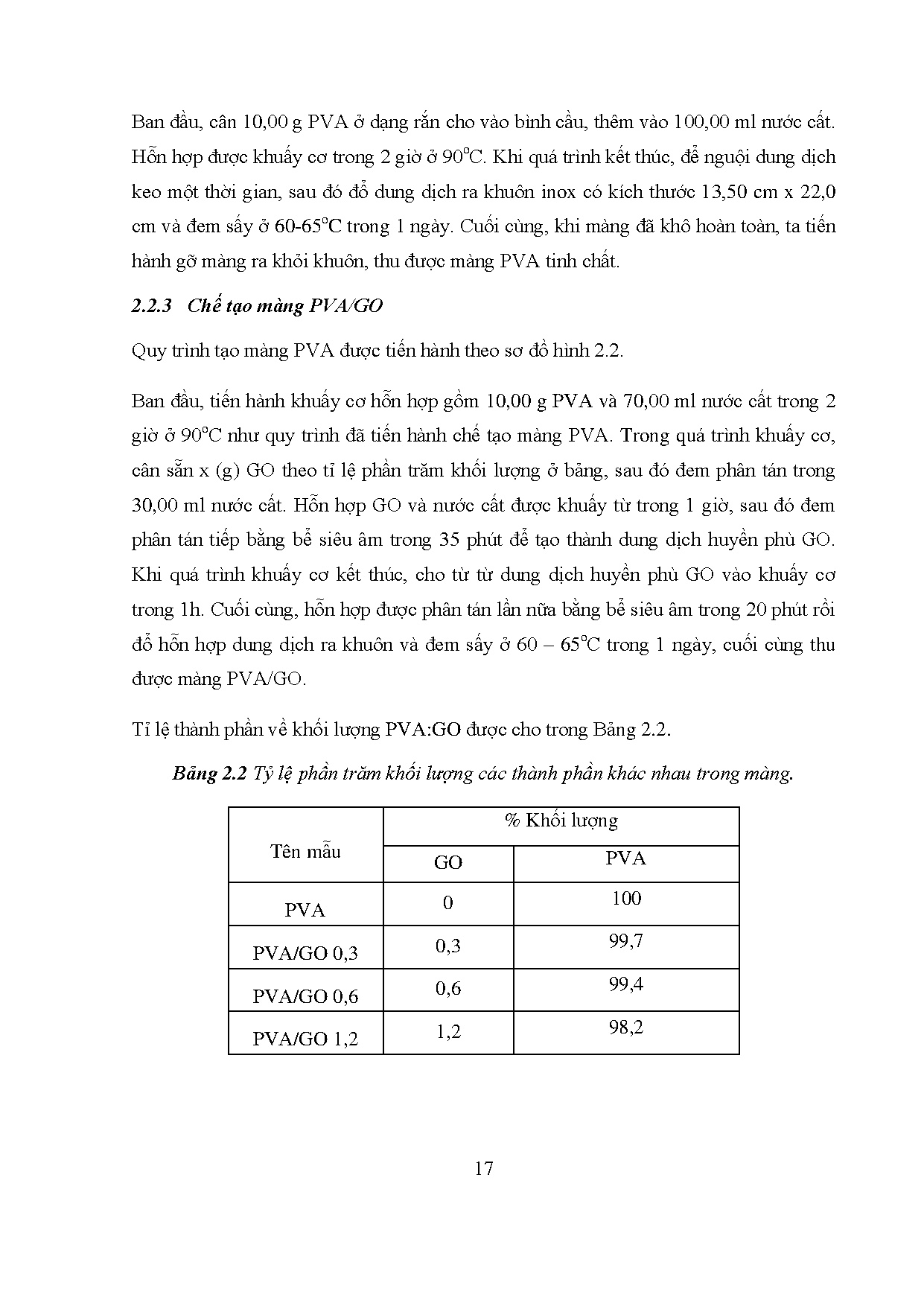

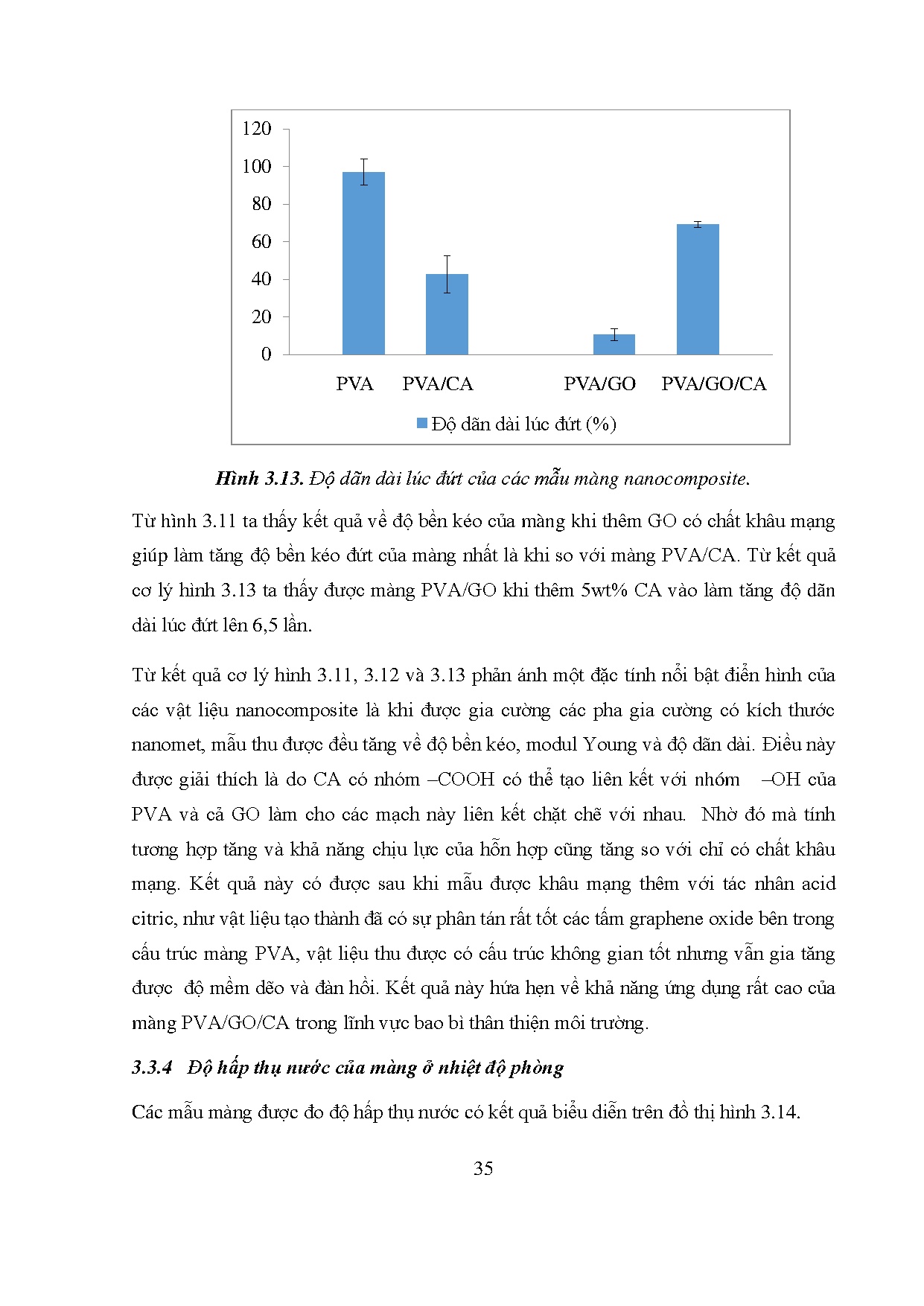

de (GO)
by Modified Hummers Method and Its Thermal Reduction to Obtain Reduced
Graphene Oxide (rGO), 2017.

16.

Changyan Xu, L.S., Lu Guo, Xi Wang, Xinyi Wang, Hailan Lian, Fabrication
and characteristics of graphene oxide/nanocellulose fiber poly(vinyl alcohol)
film. Journal of Applied Polymer Scienc, 2017. 134.

17.

Penniston K. L., N.S.Y., Holmes R. P., Assimos D. G. , Quantitative
Assessment of Citric Acid in Lemon Juice, Lime Juice, and CommerciallyAvailable Fruit Juice Products (pdf), Journal of Endourology 2008.

18.

National Center for Biotechnology Information. PubChem Database. Citric
acid, C., (accessed on June 9, 2019).

19.

S. Morimune et al, Graphen oxide reinforced polyvinyl alcohol nacomposite
,18th international conference on composite material, 2012.

20.

Changyan Xu, L.S., Lu Guo, Xi Wang, Xinyi Wang, Hailan Lian, and
Fabrication and characteristics of graphene oxide/nanocellulose fiber
poly(vinyl alcohol) film. journal of Applied Polymer Scienc, 2017: p. 134,
45345.

21. Esra Erbas Kiziltas, Alper Kiziltas, Shannon C.Bollin, Douglas J.Gardner,
Preparation and characterization of transparent PMMA–cellulose-based
nanocomposites, Carbohydrate polymers, 127, 381-389, 2015.
22. Yuxi Xu, Wenjing Hong, Hua Bai, Chun Li, Gaoquan Shi, Strong and ductile
poly(vinyl alcohol)/graphene oxide composite films with a layered structure,
Carbon, 47, 3538 – 3543, 2009.

43

PHỤ LỤC
Phổ IR:

Mẫu GO

Màng PVA khâu mạng với CA

44

Màng PVA/GO khâu mạng với CA

Giản đồ XRD:

GO

45

Màng PVA

Màng PVA/GO
0.3%
46

Màng PVA/GO
0.6%

Màng PVA/GO
47

Màng PVA khâu mạng với CA

Màng PVA/GO khâu mạng với CA
48

Kết quả cơ lý:
4.50E+01
4.00E+01
3.50E+01

stress (MPa)

3.00E+01
2.50E+01

1

2.00E+01

2

1.50E+01

3

1.00E+01
5.00E+00
0.00E+00
-20
0
-5.00E+00

20

40

60

80

100

120

Strain (%)

Màng PVA
50
45
40

Stress (MPa)

35
30
25

1

20

2

15

3

10
5
0
-10

-5 0

10

20

30

Train (%)

Màng PVA/GO 0,3%

49

40

50

80
70
60

Stress (MPa)

50
40

1

30

2

20

3

10
0
-5

-10

0

5

10

15

Strain (%)

Màng PVA/GO 0,6%

80
70
60
50
40

1

30

2

20

3

10
0
-5

-10

0

5

10

15

20

Strain (%)
Màng PVA/GO 1,2%

50

25

30

25

Stress (MPa)

20
15

1
10

2

5
0
0

10

20

30

40

50

60

Strain (%)
Màng PVA khâu mạng với CA
30

Stress (MPa)

25
20
15

1
2

10

3

5
0
0

20

40

60

Strain (%)

Màng PVA/GO khâu mạng với CA

51

80

Kết quả phân tích nhiệt:

Màng PVA/GO 0,6%

Màng PVA/GO khâu mạng với CA
52

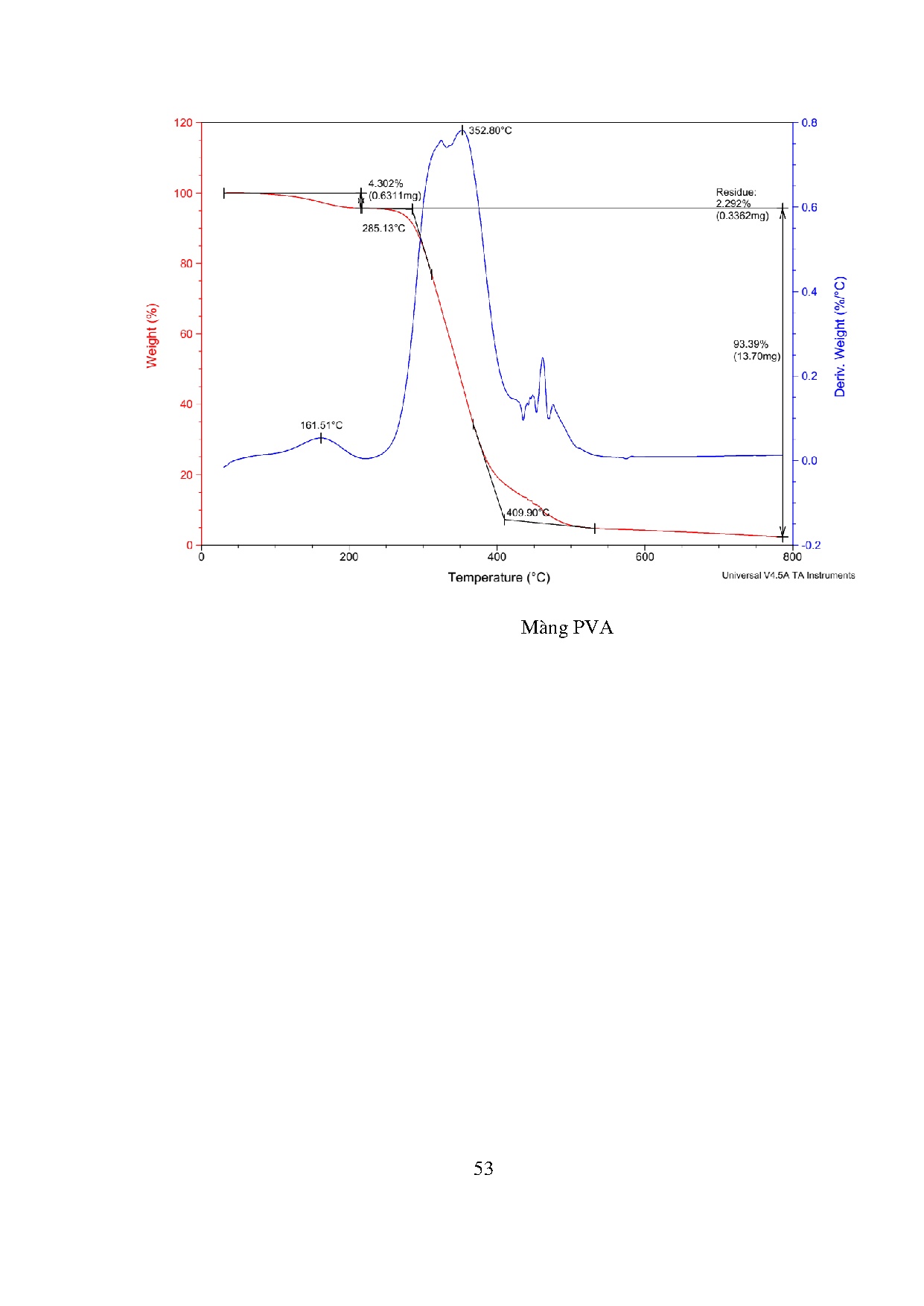

Màng PVA

53
