BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC

NGHIÊN CỨU ẢNH HƯỞNG CỦA
PHỨC CHẤT ĐẤT HIẾM ĐẾN
TÍNH CHẤT MÀNG CAO SU THIÊN NHIÊN

SVTH: LÊ QUANG HUY
MSSV: 17128024
GVHD: TS. NGUYỄN THỊ LÊ THANH

TP. HỒ CHÍ MINH, THÁNG 12 NĂM 2021

TÓM TẮT KHÓA LUẬN
Tên đề tài: Nghiên cứu ảnh hưởng của phức chất đất hiếm đến tính chất màng cao su thiên
nhiên.

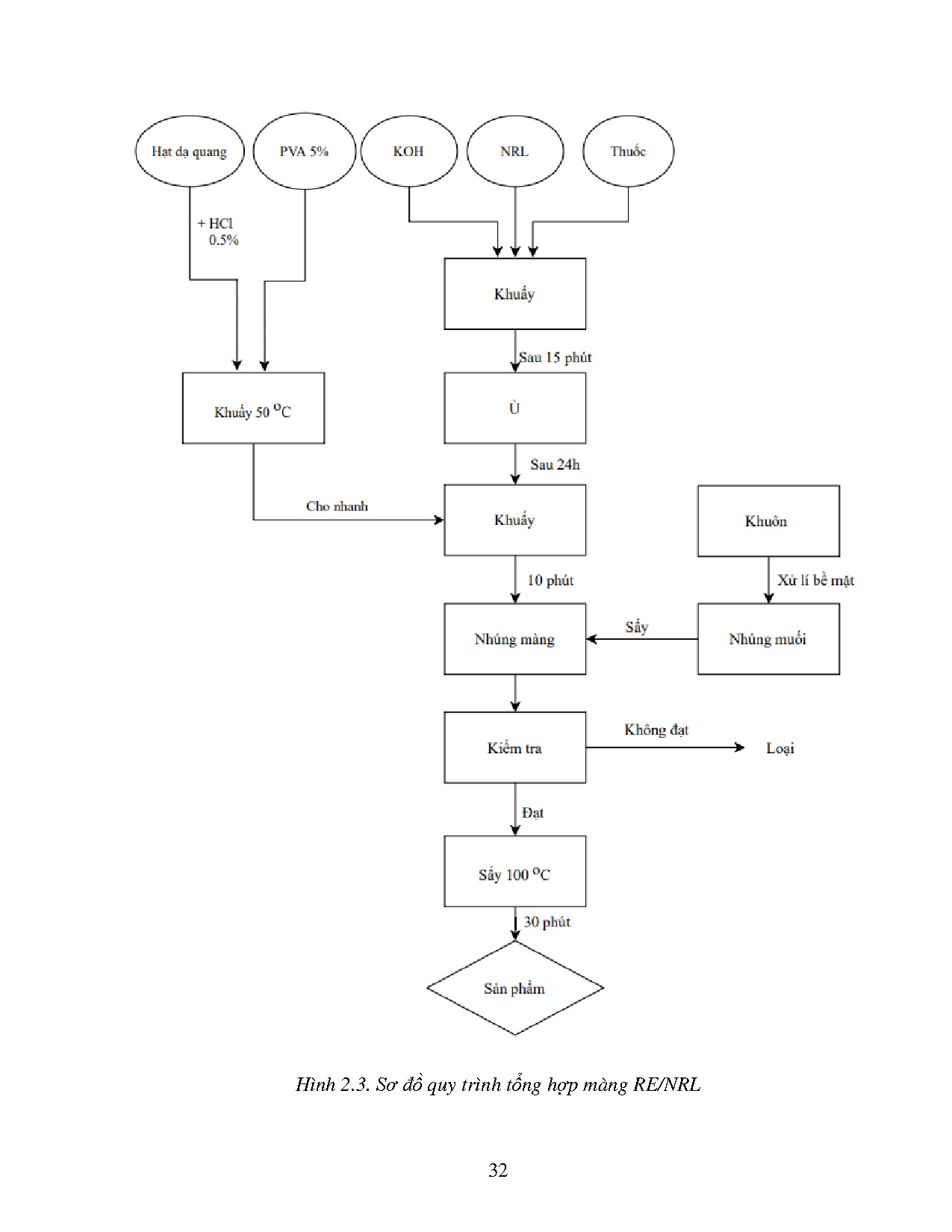

Trong luận văn này, màng cao su thiên nhiên được bổ sung thêm hạt dạ quang (chứa phức
chất đất hiếm) để nhằm nâng cao ứng dụng của màng cao su thiên nhiên trong đời sống và
sản xuất. Bài nghiên cứu này, sử dụng phương pháp đo độ bền kéo màng theo hai phương
ngang (vuông góc với chiều nhúng màng) và dọc (chiều nhúng màng) và đo lão hóa để
kiểm tra ảnh hưởng dạ quang đến cơ tính của màng cao su thiên nhiên, phương pháp đo độ
trương nở thể thích của màng trong dung môi hexan để khảo sát ảnh hưởng của hạt dạ quang
đến sự suy giảm của cao su trong dung môi không phân cực, phương pháp đo phổ hồng
ngoại Fourier FTIR để kiểm tra các nhóm chức tồn tại trong sản phẩm màng và phương
pháp chụp kính hiển vi điện tử quét SEM để kiểm tra bề mặt màng cao su thiên nhiên khi
chứa hạt dạ quang và. Kết quả bài nghiên cứu cho thấy phức chất đất hiếm tương thích với
latex cao su thiên nhiên nhờ chất tương hợp PVA. Ngoài ra, phức chất đất hiếm đã làm
giảm độ biến dạng khi đứt, gia tăng ứng suất và làm chậm tốc độ trương nở của màng cao
su thiên nhiên trong dung môi không phân cực.

LỜI CẢM ƠN
Lời đầu tiên em xin chân thành cảm ơn Ban chủ nhiệm khoa Công nghệ Hóa học và
Thực phẩm đã tạo mọi điều kiện cho chúng em được thực nghiệm và nghiên cứu tại các
phòng thí nghiệm ở trường.
Em xin được dành lời cảm ơn sâu sắc nhất đến cô Nguyễn Thị Lê Thanh, người đã
tận tình hướng dẫn và luôn sẵn sàng có mặt những lúc em cần sự giúp đỡ.
Xin cảm ơn quý Thầy Cô khoa Công nghệ Hóa học và Thực phẩm - trường Đại học
Sư Phạm Kỹ Thuật đã tận tâm giảng dạy em trong thời gian qua.
Cảm ơn ba mẹ đã vất vả lo lắng, động viên và hỗ trợ về mọi mặt cho con. Con sẽ
luôn ghi nhớ công ơn này.
Do thời gian thực nghiệm có hạn cũng như kiến thức bản thân em còn hạn hẹp nên
không tránh khỏi những thiếu sót trong quá trình nghiên cứu. Đồng thời, khả năng lý luận
của bản thân em còn thiếu sót. Vì vậy, em kính mong nhận được những ý kiến đóng góp và
sửa chữa từ quý thầy cô để khóa luận được hoàn thiện hơn.
Một lần nữa, em xin gửi lời cảm ơn chân thành nhất và chúc quý thầy cô
...

...
3 ngày ủ nhúng 2 lần 30s theo phương ngang

viii

Phụ lục 9. Kết quả đo lão hóa màng NRL sau 1 ngày ủ

ix

Phụ lục 10. Kết quả đo lão hóa màng NRL sau 2 ngày ủ

x

Phụ lục 11. Kết quả đo lão hóa màng NRL sau 3 ngày ủ

xi

Phụ lục 12. Kết quả đo độ bền kéo màng PVA/NRL sau 2 ngày ủ theo phương dọc

xii

Phụ lục 13. Kết quả đo độ bền kéo màng PVA/NRL sau 2 ngày ủ theo phương dọc

xiii

Phụ lục 14. Kết quả đo độ bền kéo màng PVA/NRL sau 1 ngày ủ theo phương ngang

xiv

Phụ lục 15. Kết quả đo độ bền kéo màng PVA/NRL sau 2 ngày ủ theo phương ngang

xv

Phụ lục 16. Kết quả đo lão hóa màng PVA/NRL sau 1 ngày ủ

xvi

Phụ lục 17. Kết quả đo lão hóa màng PVA/NRL sau 2 ngày ủ

xvii

Phụ lục 18. Kết quả đo độ bền kéo màng RE/NRL (0.5phr hạt dạ quang) theo phương dọc

xviii

Phụ lục 19. Kết quả đo độ bền kéo màng RE/NRL (0.75phr hạt dạ quang) theo phương dọc

xix

Phụ lục 20. Kết quả đo độ bền kéo màng RE/NRL (1.00 phr hạt dạ quang) theo phương dọc

xx

Phụ lục 21. Kết quả đo độ bền kéo màng RE/NRL (0.50 phr hạt dạ quang) theo phương ngang

xxi

Phụ lục 22. Kết quả đo độ bền kéo màng RE/NRL (0.75 phr hạt dạ quang) theo phương ngang

xxii

Phụ lục 23. Kết quả đo độ bền kéo màng RE/NRL (1.00 phr hạt dạ quang) theo phương ngang

xxiii

Phụ lục 24. Kết quả đo lão hóa màng RE/NRL (1.00 phr hạt dạ quang)

xxiv

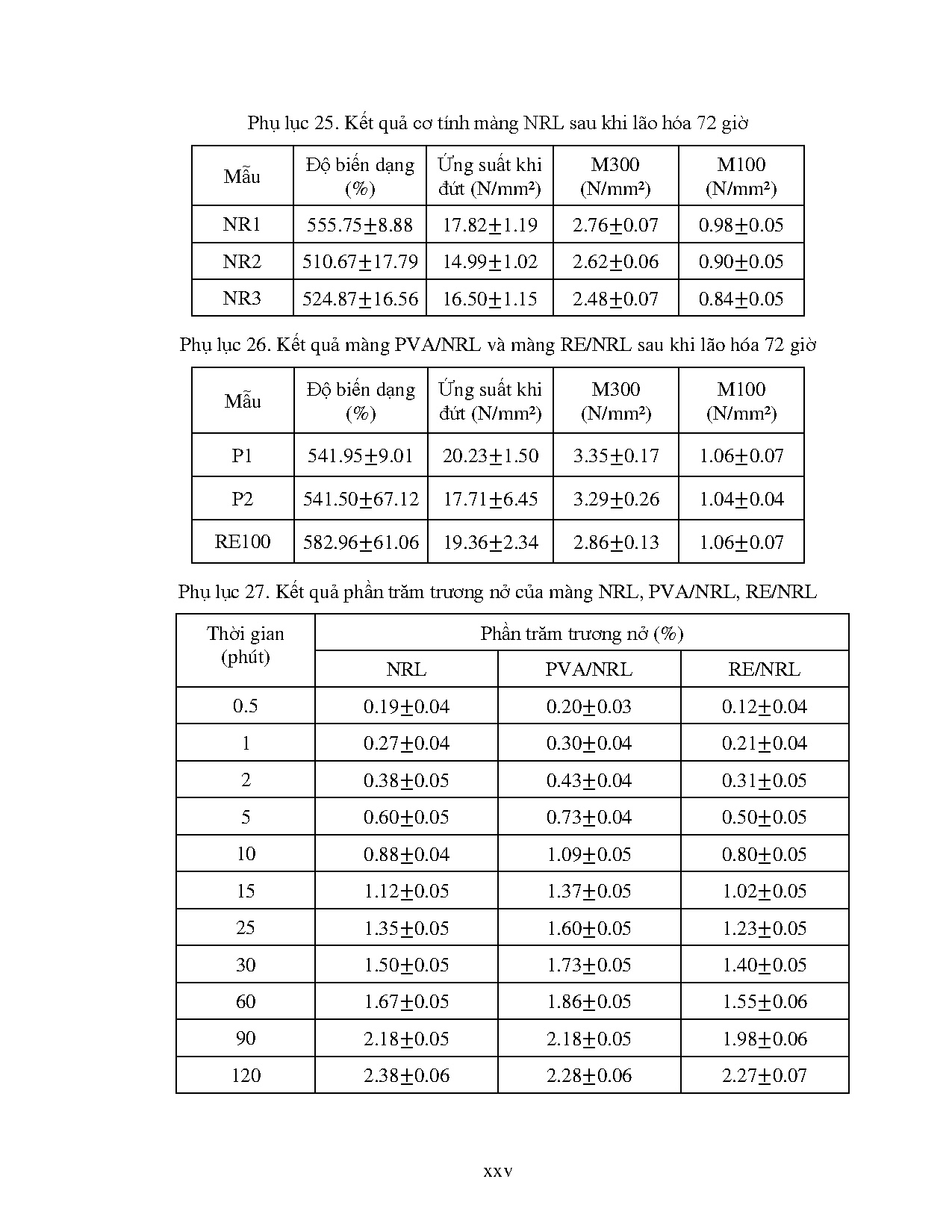

Phụ lục 25. Kết quả cơ tính màng NRL sau khi lão hóa 72 giờ
Mẫu

Độ biến dạng
(%)

Ứng suất khi
đứt (N/mm²)

M300
(N/mm²)

M100
(N/mm²)

NR1

555.75±8.88

17.82±1.19

2.76±0.07

0.98±0.05

NR2

510.67±17.79

14.99±1.02

2.62±0.06

0.90±0.05

NR3

524.87±16.56

16.50±1.15

2.48±0.07

0.84±0.05

Phụ lục 26. Kết quả màng PVA/NRL và màng RE/NRL sau khi lão hóa 72 giờ
Mẫu

Độ biến dạng
(%)

Ứng suất khi
đứt (N/mm²)

M300
(N/mm²)

M100
(N/mm²)

P1

541.95±9.01

20.23±1.50

3.35±0.17

1.06±0.07

P2

541.50±67.12

17.71±6.45

3.29±0.26

1.04±0.04

RE100

582.96±61.06

19.36±2.34

2.86±0.13

1.06±0.07

Phụ lục 27. Kết quả phần trăm trương nở của màng NRL, PVA/NRL, RE/NRL
Thời gian
(phút)

Phần trăm trương nở (%)
NRL

PVA/NRL

RE/NRL

0.5

0.19±0.04

0.20±0.03

0.12±0.04

1

0.27±0.04

0.30±0.04

0.21±0.04

2

0.38±0.05

0.43±0.04

0.31±0.05

5

0.60±0.05

0.73±0.04

0.50±0.05

10

0.88±0.04

1.09±0.05

0.80±0.05

15

1.12±0.05

1.37±0.05

1.02±0.05

25

1.35±0.05

1.60±0.05

1.23±0.05

30

1.50±0.05

1.73±0.05

1.40±0.05

60

1.67±0.05

1.86±0.05

1.55±0.06

90

2.18±0.05

2.18±0.05

1.98±0.06

120

2.38±0.06

2.28±0.06

2.27±0.07

xxv
