Đồ án tốt nghiệp - Khảo sát tính chất hỗn hợp của cao su tự nhiên và tinh bột sắn biến tính

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


KHÓA LUẬN TỐT NGHIỆP ĐẠI HỌC

KHẢO SÁT TÍNH CHẤT HỖN HỢP
CỦA CAO SU TỰ NHIÊN VÀ
TINH BỘT SẮN BIẾN TÍNH
SVTH: Nguyễn Thị Ngọc Quyên
MSSV: 17128058
GVHD: Trần Tấn Đạt

Tp. Hồ Chí Minh, tháng 12 năm 2021

LỜI CẢM ƠN VÀ CAM KẾT
LỜI CẢM ƠN
Lời đầu tiên em xin chân thành cảm ơn Ban chủ nhiệm khoa Công nghệ Hóa học và
Thực phẩm đã tạo mọi điều kiện cho chúng em được hoàn thành đề tài thực nghiệm và
nghiên cứu tại các phòng thí nghiệm tại trường
Em xin được dành lời cảm ơn chân thành và sâu sắc nhất đến thầy Trần Tân Đạt,
người đã tận tình hướng dẫn và luôn hỗ trợ, động viên em trong suốt quá trình thực nghiệm.
Xin cảm ơn quý Thầy Cô khoa Công nghệ Hóa học và Thực phẩm - trường Đại học
Sư Phạm Kỹ Thuật đã luôn tận tâm, tận tình, tận sức giảng dạy em trong suốt quãng thời
gian qua.
Cảm ơn ba mẹ và chị gái đã luôn là nguồn động lực to lớn cho con cố gắng tới ngày
hôm nay.
Do thời gian thực nghiệm có hạn cũng như kiến thức bản thân em còn hạn hẹp nên
không tránh khỏi những thiếu sót trong quá trình nghiên cứu. Vì vậy, em kính mong nhận
được những ý kiến đóng góp và sửa chữa từ quý thầy cô để khóa luận được hoàn thiện hơn.
Một lần nữa, em xin gửi lời cảm ơn chân thành nhất và chúc quý thầy cô thật nhiều
thành công, thật nhiều sức khỏe!
LỜI CAM KẾT
Tôi xin cam đoan khóa luận tốt nghiệp được thực hiện độc lập bởi tôi- Nguyễn Thị
Ngọc Quyên với sự hướng dẫn của thầy Trần Tấn Đạt, tất cả tài liệu tham khảo đã được
công bố đầy đủ, nội dung của khóa luận là hoàn toàn trung thực.
TP. Hồ Chí Minh, ngày ... tháng 12 năm 2021
Sinh viên thực hiện

Nguyễn Thị Ngọc Quyên

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CÔNG NGHỆ HÓA HỌC VÀ THỰC PHẨM
BỘ MÔN CÔNG NGHỆ HÓA HỌC

NHIỆM VỤ KHÓA LUẬN TỐT NGHIỆP
Họ và tên sinh viên: NGUYỄN THỊ NGỌC QUYÊN

MSSV: 17128058

Ngành: Công nghệ Kỹ thuật Hóa học
Chuyên ngành: CNKT Hóa Polymer
1. Tên khóa luận: KHẢO SÁT TÍNH CHẤT HỖN HỢP CỦA CAO SU THIÊN NHIÊN VÀ
TINH BỘT SẮN BIẾN TÍNH.
2. Nhiệm vụ của khóa luận:

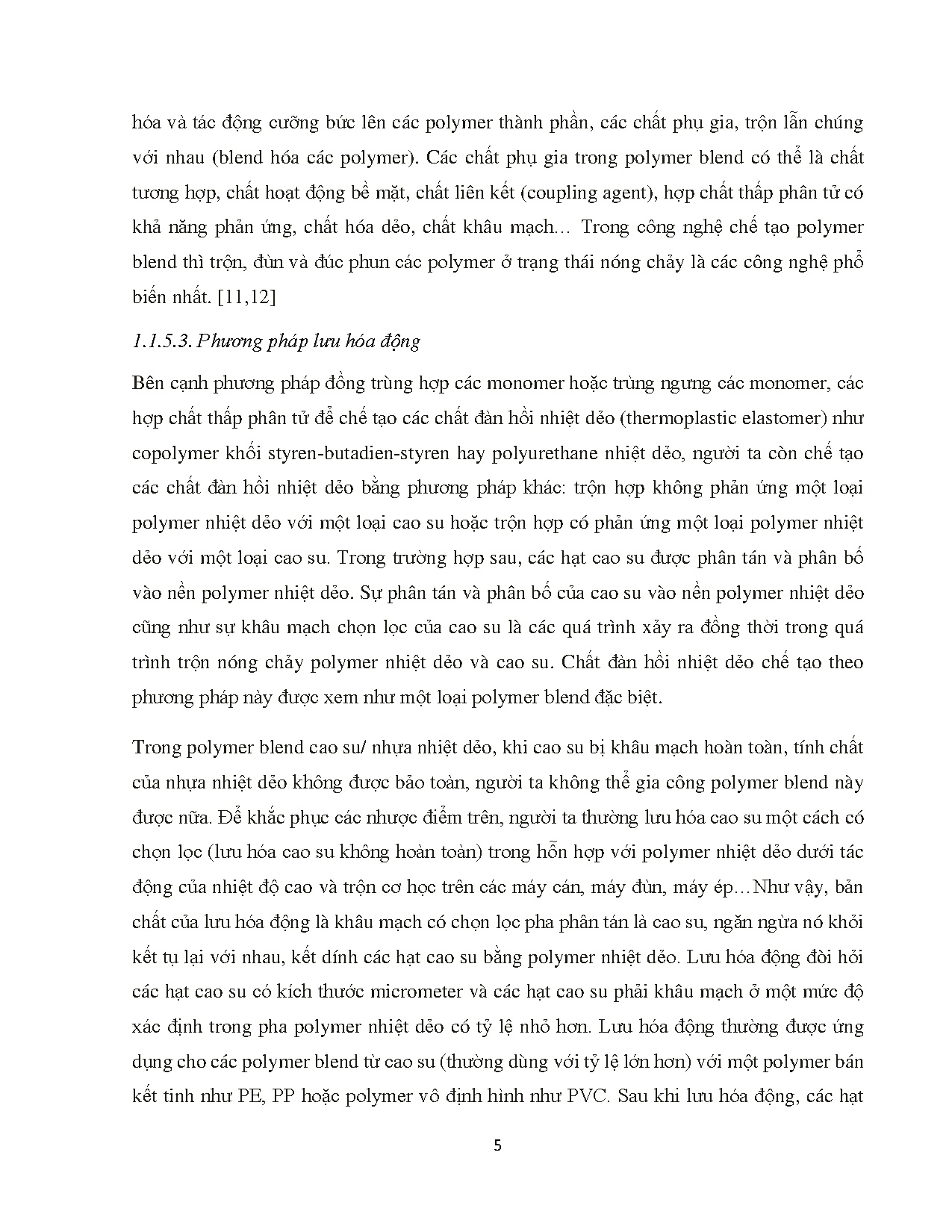

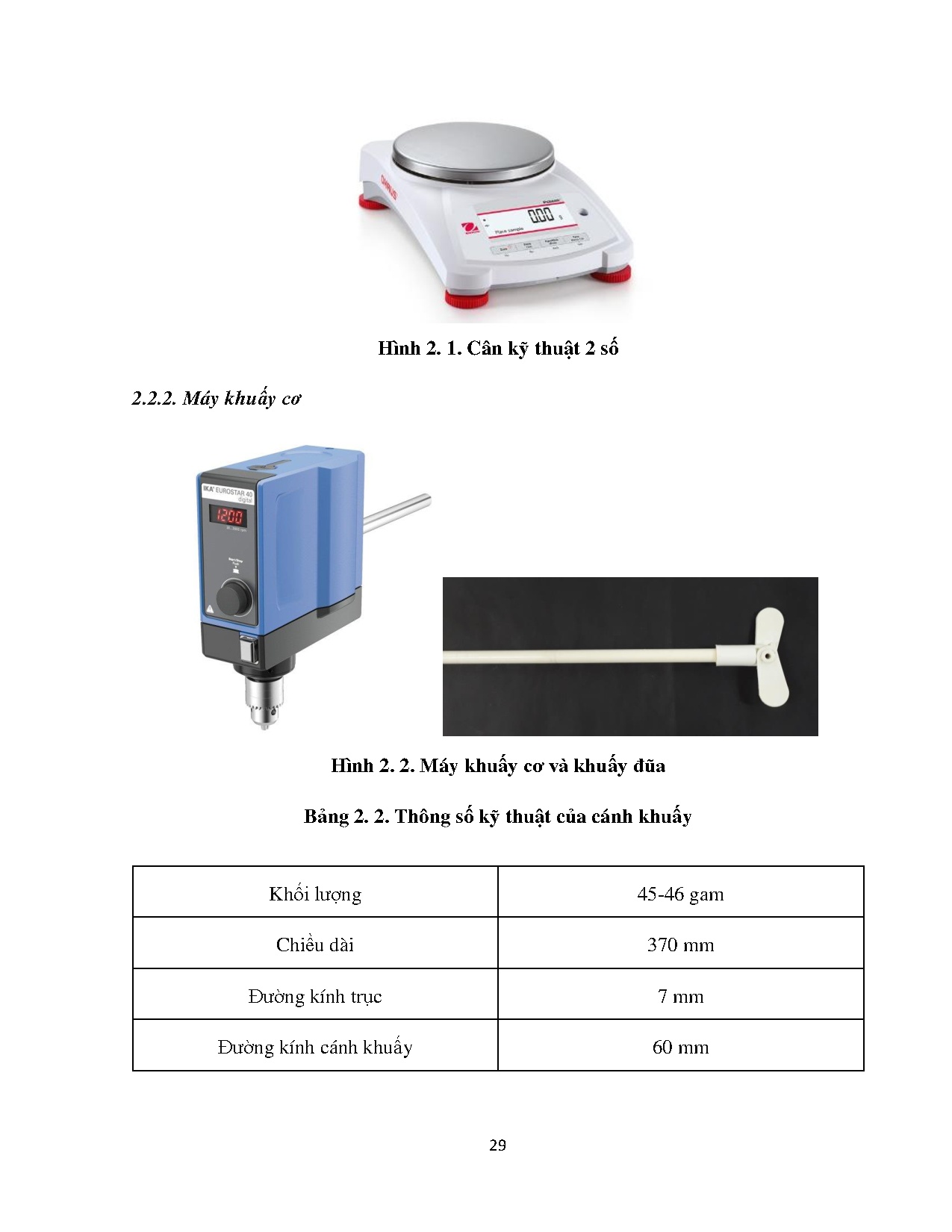

- Tìm hiểu tổng quan về polymer blend, latex cao su và tinh bột sắn biến tính
- Nghiên cứu và đánh giá vật liệu được tạo ra từ latex cao su thiên nhiên NR và tinh bột nhiệt dẻo
TPS ở 2 điều kiện: không có và có sự tham gia của hệ lưu hóa
- Nghiên cứu và đánh giá vật liệu được tạo ra từ latex cao su thiên nhiên đã được oxy hóa ONR và
tinh bột nhiệt dẻo TPS
3. Ngày giao nhiệm vụ khóa luận: 25/02/2021.
4. Ngày
...

...

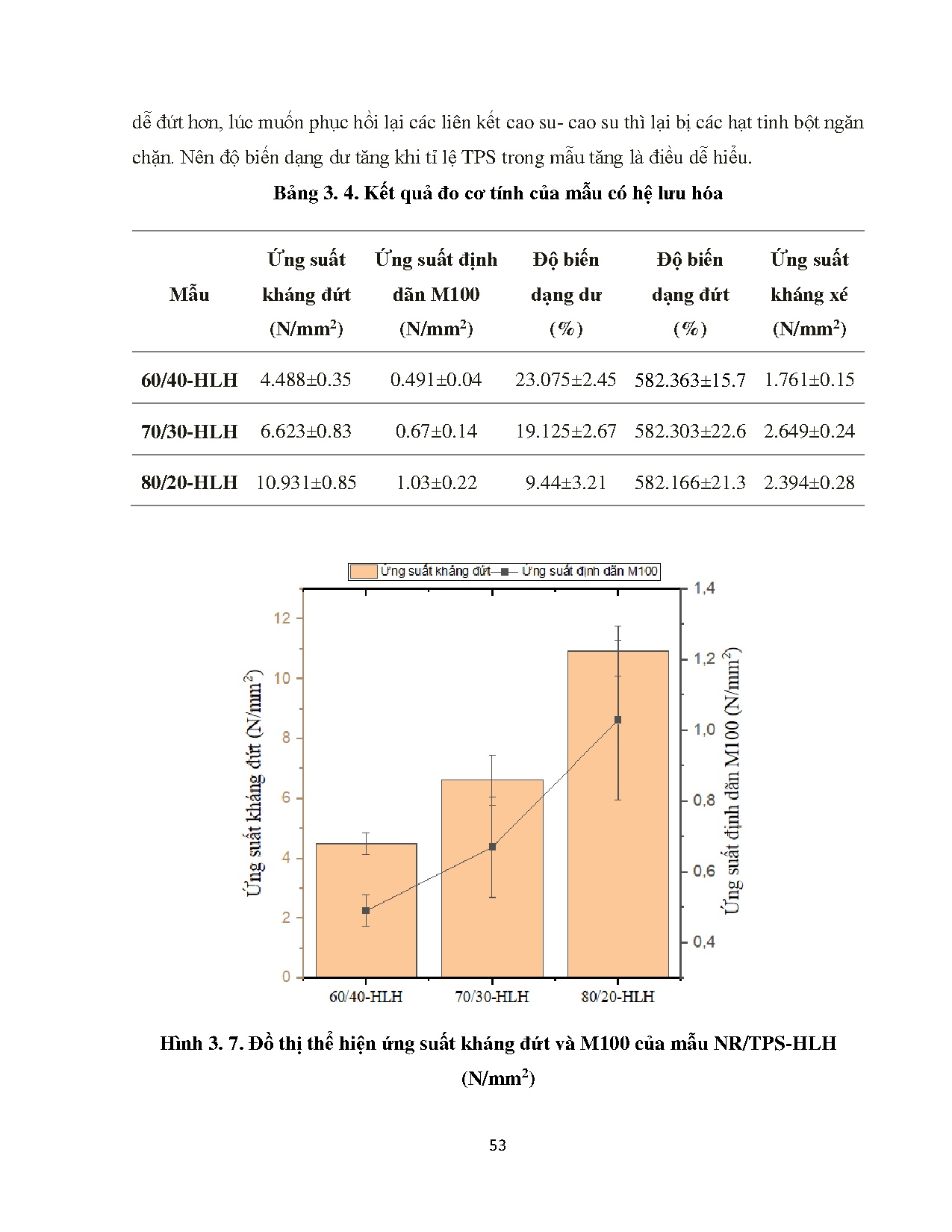

1. Ứng suất kháng đứt của mẫu NR/TPS-HLH

Mẫu

Mẫu

Bề dày

Fđứt

Tiết diện

ƯSKĐ

thử

(mm)

(mm)

S (mm2)

(N/mm2)

1

1.45

35.7

8.70

4.103

2

1.55

46.1

9.30

4.957

60/40-HLH

trung bình
(N/mm2)

4.488
3

1.84

49.2

11.04

4.457

4

1.12

29.8

6.72

4.435

1

1.47

70.0

8.82

7.936

2

1.54

58.0

9.24

6.277

70/30-HLH

80/20-HLH

ƯSKĐ

6.623
3

1.47

56.9

8.82

6.451

4

1.5

55.2

9.00

6.133

1

1.47

90.08

8.82

10.213

2

1.22

90.10

7.32

12.309

3

1.41

90.15

8.46

10.656

4

1.35

90.10

8.10

11.121

5

1.45

90.10

8.70

10.354

73

10.931

Bảng 3. 12. Ứng suất kháng đứt của mẫu ONR/TPS

Mẫu

1/3750

1/500

Bề dày

Fđứt

Tiết diện

ƯSKĐ

(mm)

(mm)

S (mm2)

(N/mm2)

1

1.24

24.2

7.44

3.253

2

1.42

32.4

8.52

3.803

3

1.30

27.8

7.80

3.564

1

0.83

22.7

4.98

4.558

2

0.81

23.1

4.86

4.753

3

0.96

24.5

5.76

4.253

1

1.02

21.5

6.12

3.513

2

1.05

24.2

6.30

3.841

Mẫu thử

1/750

ƯSKĐ
trung bình
(N/mm2)

3.540

4.522

3.726
3

1.03

24.4

6.18

3.948

4

1.12

24.3

6.72

3.616

74

Bảng 3. 13. Ứng suất kháng xé của mẫu NR/TPS

Mẫu

60/40

70/30

80/20

Bề dày

Fđứt

Tiết diện

ƯSKX

(mm)

(mm)

S (mm2)

(N/mm2)

1

2.35

4.4

30.55

0.144

2

2.23

4.2

28.99

0.145

3

2.37

4.4

30.81

0.143

1

1.89

4.9

24.57

0.199

2

1.57

4.4

20.41

0.216

3

1.74

4.6

22.62

0.203

1

2.40

7.1

31.20

0.228

2

2.74

8.7

35.62

0.244

3

2.58

8.1

33.54

0.242

Mẫu thử

75

ƯSKX
trung bình
(N/mm2)

0.144

0.206

0.238

Bảng 3. 14. Ứng suất kháng xé của mẫu NR/TPS-HLH

Mẫu

Mẫu

Bề dày

Fđứt

Tiết diện

ƯSKX

thử

(mm)

(mm)

S (mm2)

(N/mm2)

1

1.93

49.4

25.09

1.969

2

2.04

43.6

26.52

1.644

60/40-HLH

trung bình
(N/mm2)

1.761
3

1.83

42.7

23.79

1.795

4

2.21

47.0

28.73

1.636

1

2.08

70.0

27.04

2.589

2

1.96

68.7

25.48

2.696

70/30-HLH

80/20-HLH

ƯSKX

2.649
3

1.92

65.0

24.96

2.604

4

2.03

71.4

26.39

2.706

1

1.75

53.5

22.75

2.352

2

1.88

59.3

24.44

2.426

3

1.90

59.4

24.70

2.405

76

2.394

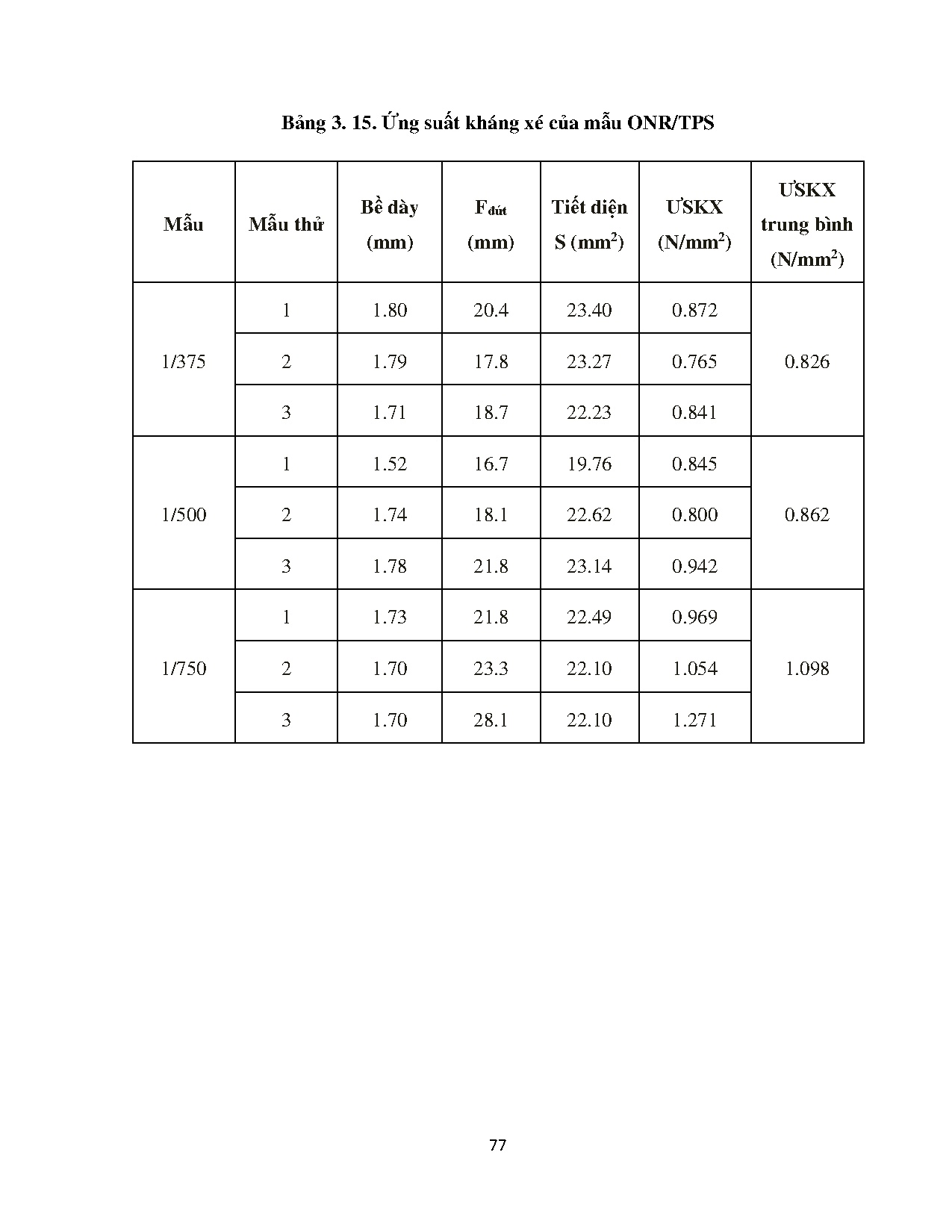

Bảng 3. 15. Ứng suất kháng xé của mẫu ONR/TPS

Mẫu

1/375

1/500

1/750

Bề dày

Fđứt

Tiết diện

ƯSKX

(mm)

(mm)

S (mm2)

(N/mm2)

1

1.80

20.4

23.40

0.872

2

1.79

17.8

23.27

0.765

3

1.71

18.7

22.23

0.841

1

1.52

16.7

19.76

0.845

2

1.74

18.1

22.62

0.800

3

1.78

21.8

23.14

0.942

1

1.73

21.8

22.49

0.969

2

1.70

23.3

22.10

1.054

3

1.70

28.1

22.10

1.271

Mẫu thử

77

ƯSKX
trung bình
(N/mm2)

0.826

0.862

1.098
