Đồ án tốt nghiệp - Khảo sát điều kiện tổng hợp nano polystyrene ứng dụng làm khuôn cứng cho vật LSR

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


LUẬN VĂN TỐT NGHIỆP

KHẢO SÁT ĐIỀU KIỆN TỔNG HỢP NANO
POLYSTYRENE ỨNG DỤNG LÀM KHUÔN
CỨNG CHO VẬT LIỆU SILICA RỖNG

SVTH

: Nguyễn Thị Bích Toàn

MSSV

: 19128085

GVHD : TS. Giang Ngọc Hà

TP. Hồ Chí Minh, tháng 07 năm 2023

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


LUẬN VĂN TỐT NGHIỆP

KHẢO SÁT ĐIỀU KIỆN TỔNG HỢP NANO
POLYSTYRENE ỨNG DỤNG LÀM KHUÔN
CỨNG CHO VẬT LIỆU SILICA RỖNG

SVTH

: Nguyễn Thị Bích Toàn

MSSV

: 19128085

GVHD : TS. Giang Ngọc Hà

TP. Hồ Chí Minh, tháng 07 năm 2023

i

ii

iii

iv

v

vi

TÓM TẮT KHÓA LUẬN
Đề tài Khảo sát điều kiện tổng hợp nano polystyrene ứng dụng làm khuôn cứng cho vật
liệu silicate rỗng nhằm nghiên cứu việc khảo sát tổng hợp nano polystyrene và ứng
dụng nó như một khuôn cứng hi sinh cho vật liệu silica rỗng. Nghiên cứu tập trung vào
ba quá trình khảo sát, thứ nhất là điều kiện tổng hợp nano polystyrene để tối ưu kích
thước, sự phân bố kích thước hạt và đánh giá hiệu quả của chúng trong việc tạo ra các
hạt khuôn cứng, thứ hai quá trình tổng hợp acid silicic (một nguồn silane chính trong
nghiên cứu), thứ ba là các điều kiện để phủ thành công lớp phủ bề mặt silicate lên khuôn
cứng tạo lớp vỏ rỗng với các lỗ mao quản trên bề mặt vỏ với 2 nguồn silane.
Quá trình khảo sát kiện tổng hợp nano polystyrene: Nghiên cứu đã tiến hành đánh
giá các yếu tố ảnh hưởng và tối ưu hóa quá trình tổng hợp nano polystyrene. Trong đó
bao gồm các thông số ảnh như hưởng như số lần kết tủa lại PS thu hồi, hàm lượng chất
hoạt động bề mặt, thiết bị khuấy trộn và tốc độ khuấy trộn ứng với từng loại thiết bị
khuấy trộn thông qua phương pháp tổng hợp là kết tủa nano. Kết quả nghiên cứu đã
được kiểm chứng và phân tích thông qua các kỹ thuật phân tích hiện đại như phương
pháp DLS, điện thế Zeta và DSC. Kết quả chỉ ra rằng khi sử dụng phương pháp kết tủa
nano PS để thực hiện kết tủa lại PS thu hồi trong EtOH thì kích thước hạt thu được sau
mỗi lần là ngày càng lớn tuy nhiên sự phân bố kích thước hạt không có sự thay đổi rõ
rệt qua mõi lần kết tủa lại. Và quá trình kết tủa lại không có sự biến đổi đáng kể trong
thành phần và cấu trúc nhiệt của phân tử PS sau mỗi lần kết tủa lại. Kết luận rằng những
cuộc khảo sát tiếp theo chỉ cần sử dụng PS kết tủa lần 1. Trong những khảo sát tiếp theo,
kết quả cũng chỉ ra rằng khuấy trộn bằng máy đồng hóa tại tốc độ 4000 rpm và bằng
máy khuấy từ ở mức 5 mang lại kết quả tốt hơn c
...

...
cal

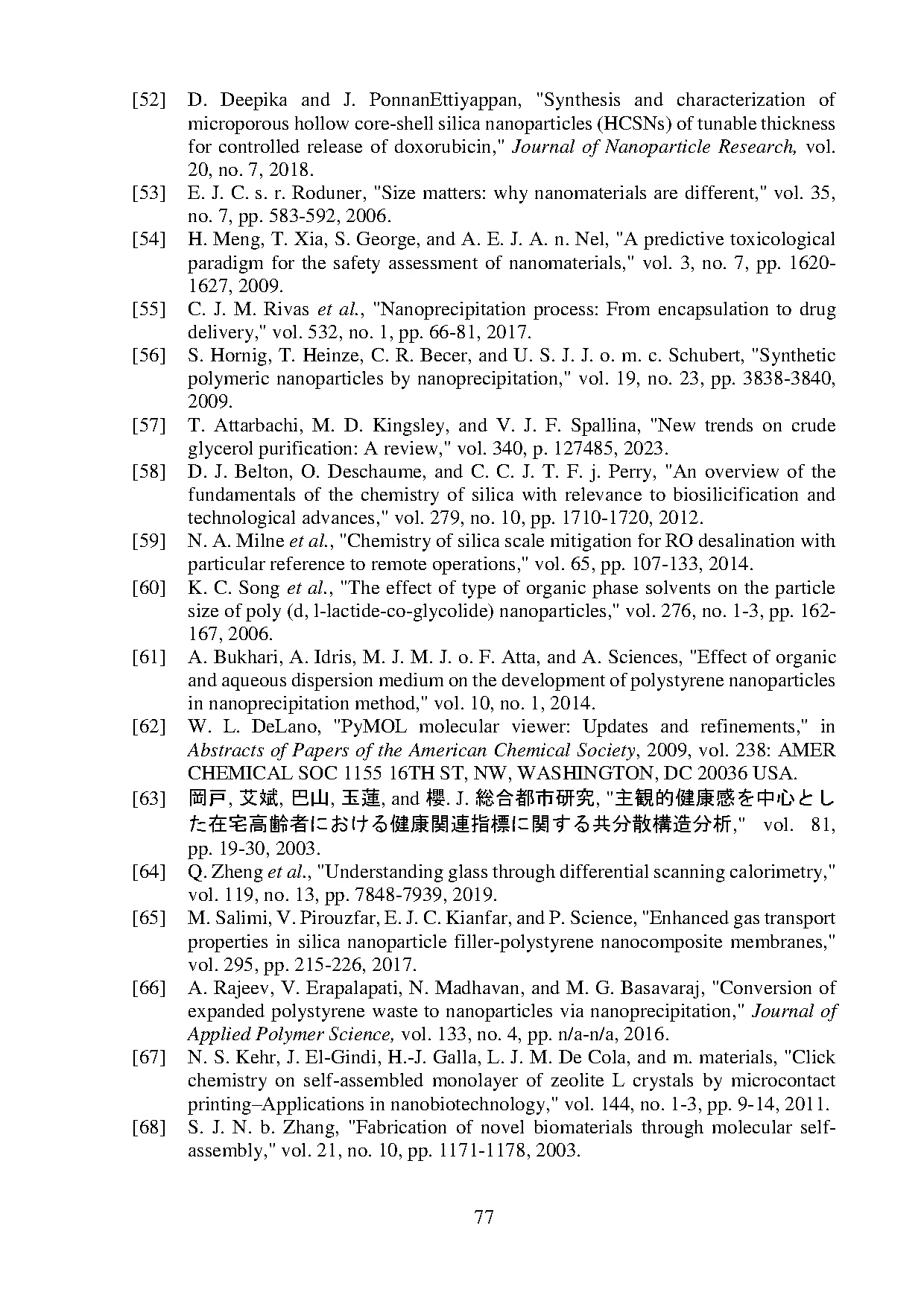

paradigm for the safety assessment of nanomaterials, vol. 3, no. 7, pp. 16201627, 2009.
C. J. M. Rivas et al., Nanoprecipitation process: From encapsulation to drug
delivery, vol. 532, no. 1, pp. 66-81, 2017.
S. Hornig, T. Heinze, C. R. Becer, and U. S. J. J. o. m. c. Schubert, Synthetic
polymeric nanoparticles by nanoprecipitation, vol. 19, no. 23, pp. 3838-3840,
2009.
T. Attarbachi, M. D. Kingsley, and V. J. F. Spallina, New trends on crude
glycerol purification: A review, vol. 340, p. 127485, 2023.
D. J. Belton, O. Deschaume, and C. C. J. T. F. j. Perry, An overview of the
fundamentals of the chemistry of silica with relevance to biosilicification and
technological advances, vol. 279, no. 10, pp. 1710-1720, 2012.
N. A. Milne et al., Chemistry of silica scale mitigation for RO desalination with
particular reference to remote operations, vol. 65, pp. 107-133, 2014.
K. C. Song et al., The effect of type of organic phase solvents on the particle
size of poly (d, l-lactide-co-glycolide) nanoparticles, vol. 276, no. 1-3, pp. 162167, 2006.
A. Bukhari, A. Idris, M. J. M. J. o. F. Atta, and A. Sciences, Effect of organic
and aqueous dispersion medium on the development of polystyrene nanoparticles
in nanoprecipitation method, vol. 10, no. 1, 2014.
W. L. DeLano, PyMOL molecular viewer: s and refinements, in
Abstracts of Papers of the American Chemical Society, 2009, vol. 238: AMER
CHEMICAL SOC 1155 16TH ST, NW, WASHINGTON, DC 20036 USA.
岡戸, 艾斌, 巴山, 玉蓮, and 櫻. J. 総合都市研究, 主観的健康感を中心とし
た在宅高齢者における健康関連指標に関する共分散構造分析, vol. 81,
pp. 19-30, 2003.
Q. Zheng et al., Understanding glass through differential scanning calorimetry,
vol. 119, no. 13, pp. 7848-7939, 2019.
M. Salimi, V. Pirouzfar, E. J. C. Kianfar, and P. Science, Enhanced gas transport
properties in silica nanoparticle filler-polystyrene nanocomposite membranes,
vol. 295, pp. 215-226, 2017.
A. Rajeev, V. Erapalapati, N. Madhavan, and M. G. Basavaraj, Conversion of
expanded polystyrene waste to nanoparticles via nanoprecipitation, Journal of
Applied Polymer Science, vol. 133, no. 4, pp. n/a-n/a, 2016.
N. S. Kehr, J. El-Gindi, H.-J. Galla, L. J. M. De Cola, and m. materials, Click
chemistry on self-assembled monolayer of zeolite L crystals by microcontact
printing–Applications in nanobiotechnology, vol. 144, no. 1-3, pp. 9-14, 2011.
S. J. N. b. Zhang, Fabrication of novel biomaterials through molecular selfassembly, vol. 21, no. 10, pp. 1171-1178, 2003.
77
