Đồ án tốt nghiệp - Xây dựng quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống theo Honda CRV 1.5l 2

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

XÂY DỰNG QUY TRÌNH KIỂM TRA, BẢO DƯỠNG VÀ
SỬA CHỮA HỆ THỐNG TREO HONDA CRV 1.5L 2018

SVTH:

LÊ ĐỨC ANH

MSSV:

17145259

SVTH:

TRẦN HOÀNG VŨ

MSSV:

17145391

GVHD: TS. NGUYỄN MẠNH CƯỜNG

Tp. Hồ Chí Minh, tháng 08 năm 2021

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc Lập – Tự Do – Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày

tháng 08 năm 2021

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: 1. LÊ ĐỨC ANH
2. TRẦN HOÀNG VŨ

MSSV: 17145259
MSSV: 17145391

Ngành: Công nghệ Kỹ thuật ô tô
Khóa: 2017-2021

Lớp: 171451

1. Tên đề tài
XÂY DỰNG QUY TRÌNH KIỂM TRA, BẢO DƯỠNG VÀ SỬA CHỮA HỆ
THỐNG TREO HONDA CRV 1.5L 2018
2. Nhiệm vụ đề tài

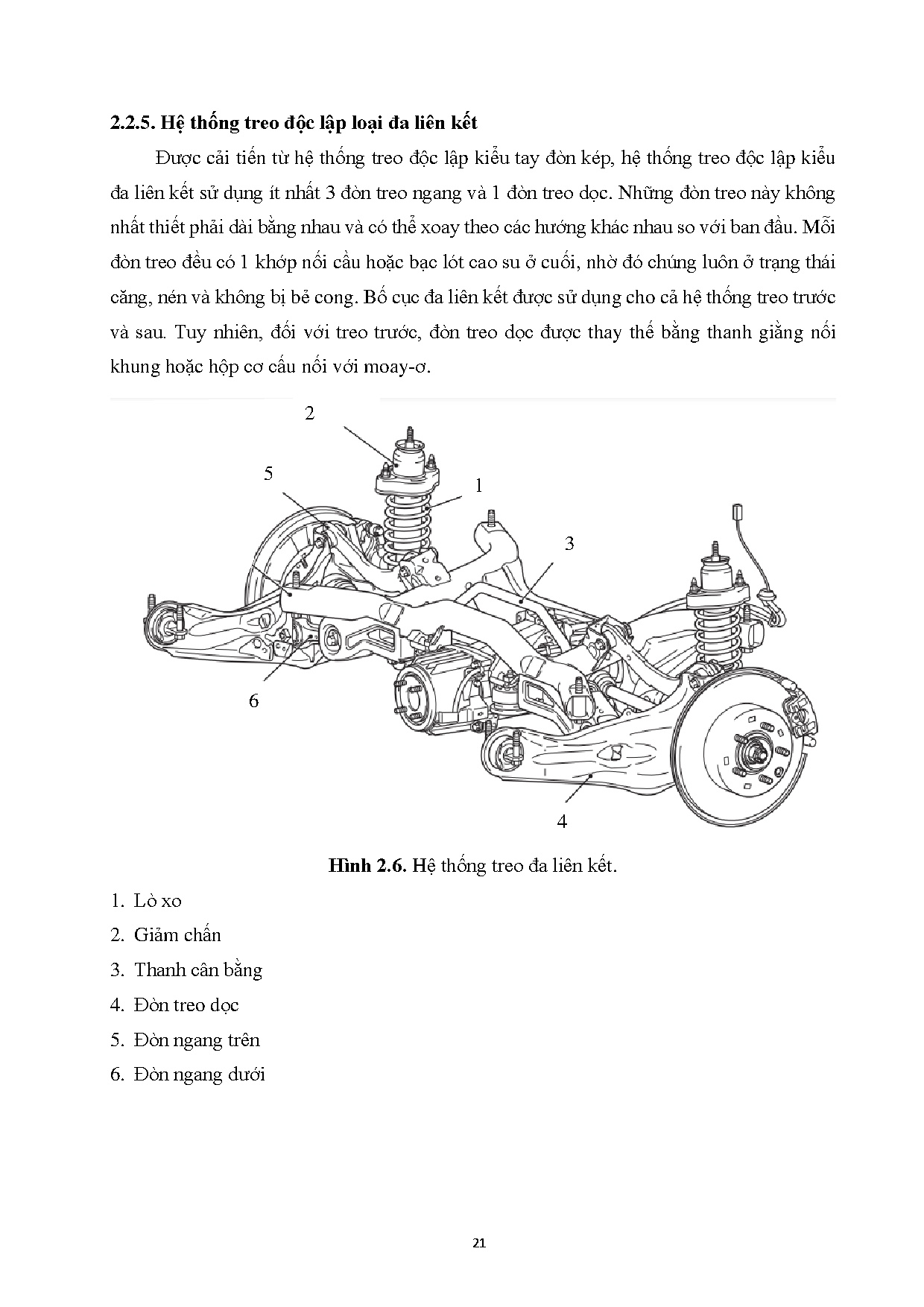

- Khái quát về công dụng, phân loại, cấu tạo, nguyên lí làm việc và yêu cầu của hệ
thống treo trên ô tô.
- Xây dựng quy trình kiểm tra, bảo dưỡng và sửa chữa hệ thống treo xe Honda CRV
1.5L 2018.
- Kết luận.
3. Sản phẩm của đề tài
- Tập thuyết minh.
4. Ngày giao nhiệm vụ đề tài: 07/06/2021
5. Ngày hoàn thành nhiệm vụ: 24/08/2021
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP HỒ CHÍ MINH

Độc lập- Tự do- Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC

Bộ môn: Khung gầm Ôtô
PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên Sinh viên: LÊ ĐỨC ANH
TRẦN HOÀNG VŨ

MSSV: 17145259
MSSV: 17145391

Hội đồng:………
Hội đồng:………

Tên đề tài: XÂY DỰNG QUY TRÌNH KIỂM TRA, BẢO DƯỠNG VÀ SỬA CHỮA
HỆ THỐNG TREO HONDA CRV 1.5L 2018
Ngành: Công nghệ Kỹ thuật ô tô
Họ và tên GV hướng dẫn: TS. Nguyễn Mạnh Cường
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy)
….………………………………………………………………………………………………………
..………………………………………………………………………………………………………
…..……………………………………………………………………………………………………
…….
2. Nhận xét về kết quả thực hiện của ĐATN (không đánh máy)
2.1.Kết cấu, cách thức trình bày ĐATN:
….………………………………………………………………………………………………………
..………………………………………………………………………………………………………
…..……………………………………………………………………………………………………
…….
2.2. Nội dung đồ án:
(Cơ sở lý luận, tính thực tiễn và khả năng ứng dụng của đồ án, các hướng nghiên cứu có
thể tiếp tục phát triển)
….………………………………………………………………………………………………………
..………………………………………………………………………………………………………
…..……………………………………………………………………………………………………
…….

.………………………………………………………………………………………………………….
2.3.Kết quả đạt được:
….………………………………………………………………………………………………………
..………………………………………………………
...

...
thực hiện
1

2

Hình ảnh

Dụng cụ

Nâng xe và tháo bánh xe phía

Tuýp, cầu

sau.

nâng xe.

Tháo bu-lông (A) kẹp giữ ống

Cờ lê..
(A)

dầu phanh.
3

Tháo bu-lông giữ cùm phanh
(B) và tháo cả bộ cùm phanh.
(B)

4

Tháo chốt (C) để tháo đai ốc

Tuýp.

bán trục (D).

(D)
(C)

5

Tháo phanh tay và đĩa phanh.

6

Tháo bộ vòng bi bánh xe và
moay-ơ (E).

(E)

61

7

Tháo cảm biến bánh xe.

8

Dùng kích thủy lực hoặc kích

Kích sàn.

sàn để nâng hệ thống treo sau.
9

Tháo bu-lông (F) để tháo
khớp nối moay-ơ ra khỏi đòn

Cờ lê.
(F)

treo trên.

10

Đánh dấu bu-lông Camber

Cờ lê.

(G), vòng đệm lệch tâm, đai
ốc tự khóa và tháo chúng ra.
11

Tháo bu-lông (H) và tháo

(H)

khớp nối moay-ơ.
(G )
12

Lắp các chi tiết theo trình tự
ngược lại với lúc tháo và kiểm
tra góc đặt bánh xe.

62

KẾT LUẬN
Hệ thống treo ảnh hưởng rất lớn đến sự êm dịu của người lái và hành khách ngồi
trên xe, đến sự an toàn của người ngồi trên xe khi đảm bảo khả năng vận hành êm ái, trơn
tru của xe trên những đoạn đường xấu, mấp mô. Vì hệ thống treo ảnh hưởng trực tiếp đến
trải nghiệm của khách hàng, đến sự an toàn của người ngồi trong xe nên có thể nói hệ
thống treo là một hệ thống hết sức quan trọng trên xe.
Sau khi thực hiện đề tài “Xây dựng quy trình kiểm tra, bảo dưỡng, sửa chữa hệ
thống treo honda CRV 1.5L 2018” chúng em đã rút ra được đạt được những kết quả như
sau:
- Khái quát được về công dụng, phân loại, yêu cầu và cấu tạo của hệ thống treo
chung.
- Đưa ra được cơ sở lí thuyết về các thông số kĩ thuật, cấu tạo, nguyên lí hoạt động
của hệ thống treo trên Honda CRV 1.5L 2018.
- Xây dựng được một quy trình hoàn chỉnh về kiểm tra, bảo dưỡng, sửa chữa hệ
thống treo trên Honda CRV 1.5L 2018.
Do kiến thức còn nhiều hạn chế nên việc xây dựng quy trình kiểm tra, bảo dưỡng,
sửa chữa hệ thống treo honda CRV 1.5L 2018 còn nhiều vấn đề chưa được giải quyết. Tuy
nhiên, những kết quả đã đạt được giúp cho nhóm em hiểu rõ được công dụng, các loại hệ
thống treo, cấu tạo, nguyên lí vận hành để xây dựng một quy trình về kiểm tra, bảo dưỡng,
sửa chữa từ đó vận dụng được kiến thức vào những công việc trong tương lai.

63

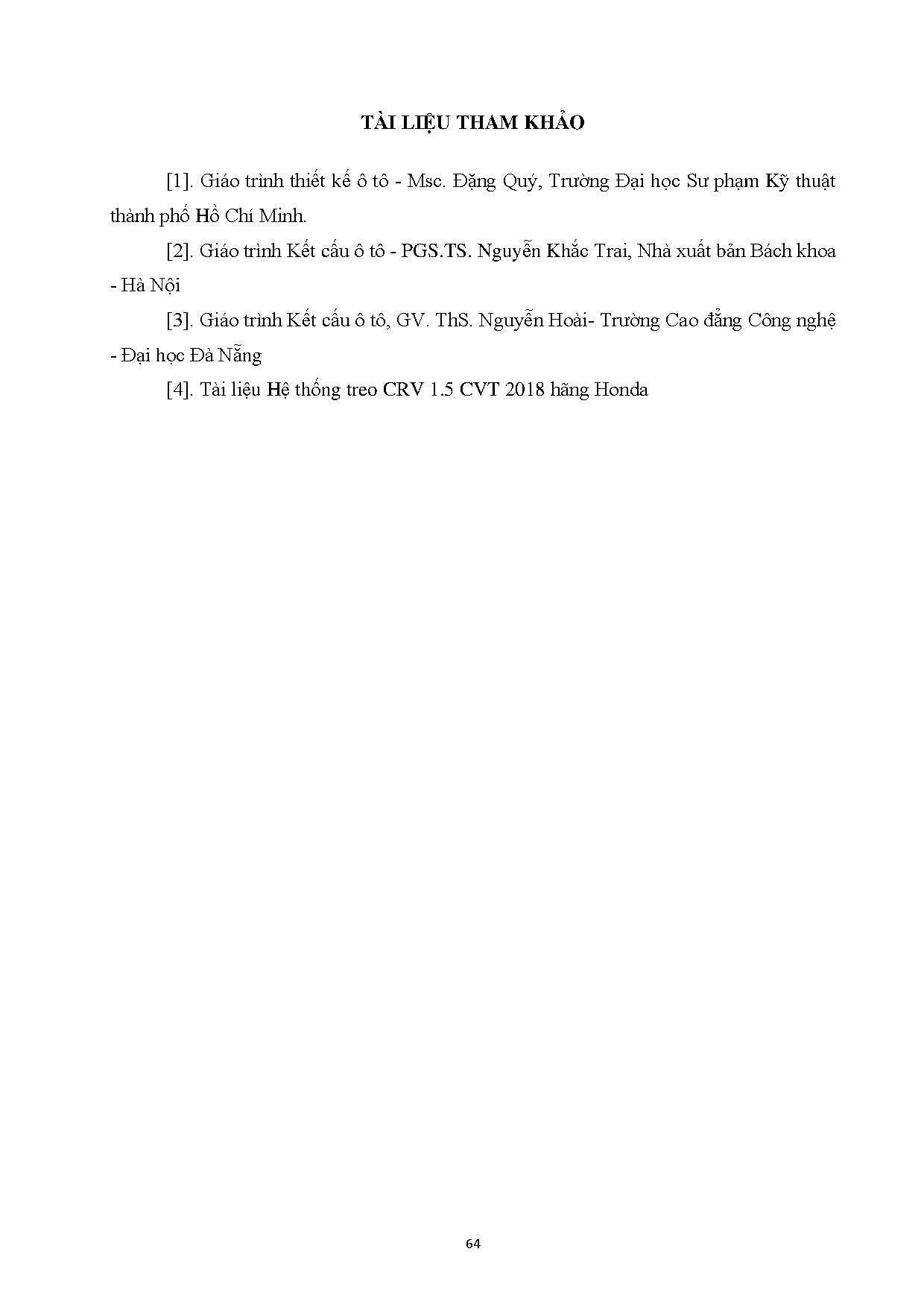

TÀI LIỆU THAM KHẢO
[1]. Giáo trình thiết kế ô tô - Msc. Đặng Quý, Trường Đại học Sư phạm Kỹ thuật
thành phố Hồ Chí Minh.
[2]. Giáo trình Kết cấu ô tô - PGS.TS. Nguyễn Khắc Trai, Nhà xuất bản Bách khoa
- Hà Nội
[3]. Giáo trình Kết cấu ô tô, GV. ThS. Nguyễn Hoài- Trường Cao đẳng Công nghệ
- Đại học Đà Nẵng
[4]. Tài liệu Hệ thống treo CRV 1.5 CVT 2018 hãng Honda

64
