Đồ án tốt nghiệp - Ứng dụng Matlab (GUI) trong tính toán động học và động lực học động cơ đốt trong

i

i

i

ii

i

LỜI CẢM ƠN
Đối với chủ đề báo cáo được giao lần này của chúng em, mặc dù đã cố gắng
hoàn thành tốt nhất có thể nhưng ở đâu đó chúng em cũng đã mang theo vài thiếu sót,
nhưng nó cũng có thể xem là một công trình nghiên cứu khoa học nho nhỏ mà chúng
em đã tự tay làm và nghiên cứu. Đây cũng là lần đầu tiên chúng em tự hoàn thành
một bài tập lớn. Để có được những phần nội dung được trình bày trôi chảy trong bài
báo cáo chúng em không thể nào không kể đến sự giúp đỡ và tạo điều kiện của:
TS Đỗ Quốc Ấm : Giáo viên hướng dẫn thực hiện đề tài, chúng em chắc sẽ
không bao giờ quên được cách thầy nhiệt tình giúp đỡ và hướng dẫn kỹ càng các
bước thực hiện đề tài báo cáo được trôi chảy và tốt như vậy. Chúng em chân thành
cảm ơn thầy rất nhiều.
Thư viện trường đại học sư phạm kỹ thuật: Đã tạo điều kiện cho chúng em
nghiên cứu các loại tài liệu tham khảo, giáo trình,… Một nơi tuyệt vời để chúng em
có tài liệu tốt nhất để có thể hoàn thiện bài báo cáo.
Nhà trường đại học Sư phạm kỹ thuật thành phố Hồ Chí Minh: Nơi đào tạo
cho chúng em điều kiện học tập - nghiên cứu. Mặc dù trong quá trình làm bài báo
cáo chúng em đã cố gắng hết sức nhưng cũng không thể nào tránh khỏi những thiếu
sót xảy ra. Mong thầy thông cảm và bỏ qua cũng như góp ý cho chúng em để chúng
em có thể hoàn thành tốt hơn ở những học phần sau của khoa Cơ khí động lực nói
riêng cũng như các môn khác nói chung.
Một lần nữa chúng em xin chân thành cảm ơn!.

Tp. Hồ Chí Minh, ngày 10 tháng 6 năm 2024
Sinh viên thực hiện đề tài
Đoàn Minh Quân
Trương Quốc Bình

i

TÓM TẮT
Trong nghiên cứu đồ án lần này, nhóm chúng em sẽ tính toán về động học và động lực
học của động cơ đốt trong. Trong quá trình nghiên cứu giúp chúng em trang bị phương
pháp thiết kế và tính toán một động cơ đốt trong cụ thể.
Nội dung đề tài bao gồm:
- Tìm hiểu, giới thiệu và phân tích đặc điểm kết cấu của động cơ đốt trong nói chung, các
cơ cấu và hệ thống của động cơ nói riêng.
- Tính toán kiểm tra các thông số đặc trung cho tính kinh tế và hiệu quả của động cơ.
- Tính toán động lực học
- Ngoài ra theo như đề tài đồ án có thể phải tính toán sơ bộ một số hệ thống của động cơ
phương pháp nghiên cứu:
- Sử dụng tài liệu tham khảo về động cơ đốt trong.
- Sử dụng phần mềm Matlab (Guide) để thiết lập phương trình tính toán, sử lý số liệu và
mô phỏng đồ thị
- Dựa vào các số liệu tính toán và đồ thị để đánh giá động cơ đốt trong

ii

MỤC LỤC
LỜI CẢM ƠN ........................................................
...

...

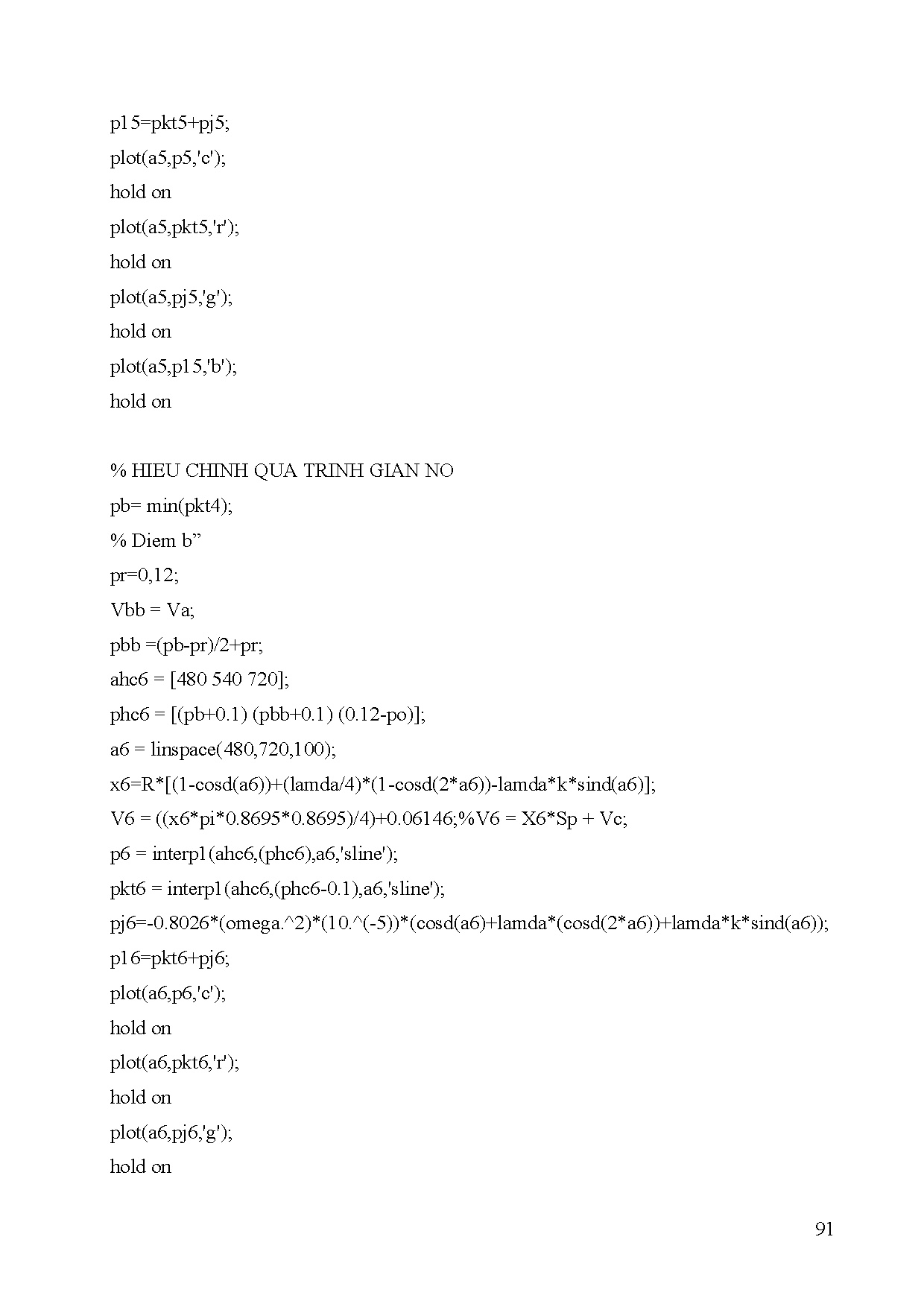

+0.06146 %V8 = X8.*Sp + Vc
p8 = interp1(ahc8,phc8,a8, sline)
pkt8 = interp1(ahc8,(phc8-0.1),a8, sline)
pj8=-0.8026.*(omega.^2).*(10.^(5)).*(cosd(a8)+lamda.*(cosd(2.*a8))+lamda.*k.*sind(a8))
p18=(pkt8+pj8)
T8=p18.*sind(a8+asind(lamda.*(sind(a8)-k)))./cosd(asind(lamda.*(sind(a8)-k)))
Z8=p18.*cosd(a8+asind(lamda.*(sind(a8)-k)))./cosd(asind(lamda.*(sind(a8)-k)))
Qch8=(T8.^2+(Z8-plt).^2).^(1/2)
Qch=[ Qch8 Qch1 Qch2 Qch3 Qch5 Qch4 Qch6]
for i=1:1:361
u(i)=Qch(i)+Qch(360+i)
if i = 361
u(i)=u(1)
end
end
Qt0=u(1)+u(16)+u(31)+u(46)+u(61)+u(301)+u(316)+u(331)+u(346)
Qt1=u(1)+u(16)+u(31)+u(46)+u(61)+u(76)+u(316)+u(331)+u(346)
Qt2=u(1)+u(16)+u(31)+u(46)+u(61)+u(76)+u(91)+u(331)+u(346)
Qt3=u(1)+u(16)+u(31)+u(46)+u(61)+u(76)+u(91)+u(106)+u(346)
Qt4=u(1)+u(16)+u(31)+u(46)+u(61)+u(76)+u(91)+u(106)+u(121)
Qt5=u(16)+u(31)+u(46)+u(61)+u(76)+u(91)+u(106)+u(121)+u(136)
Qt6=u(31)+u(46)+u(61)+u(76)+u(91)+u(106)+u(121)+u(136)+u(151)
Qt7=u(46)+u(61)+u(76)+u(91)+u(106)+u(121)+u(136)+u(151)+u(166)
Qt8=u(61)+u(76)+u(91)+u(106)+u(121)+u(136)+u(151)+u(166)+u(181)
Qt9=u(76)+u(91)+u(106)+u(121)+u(136)+u(151)+u(166)+u(181)+u(196)
Qt10=u(91)+u(106)+u(121)+u(136)+u(151)+u(166)+u(181)+u(196)+u(211)
127

Qt11=u(106)+u(121)+u(136)+u(151)+u(166)+u(181)+u(196)+u(211)+u(226)
Qt12=u(121)+u(136)+u(151)+u(166)+u(181)+u(196)+u(211)+u(226)+u(241)
Qt13=u(136)+u(151)+u(166)+u(181)+u(196)+u(211)+u(226)+u(241)+u(256)
Qt14=u(151)+u(166)+u(181)+u(196)+u(211)+u(226)+u(241)+u(256)+u(271)
Qt15=u(166)+u(181)+u(196)+u(211)+u(226)+u(241)+u(256)+u(271)+u(286)
Qt16=u(181)+u(196)+u(211)+u(226)+u(241)+u(256)+u(271)+u(286)+u(301)
Qt17=u(196)+u(211)+u(226)+u(241)+u(256)+u(271)+u(286)+u(301)+u(316)
Qt18=u(211)+u(226)+u(241)+u(256)+u(271)+u(286)+u(301)+u(316)+u(331)
Qt19=u(226)+u(241)+u(256)+u(271)+u(286)+u(301)+u(316)+u(331)+u(346)
Qt20=u(241)+u(256)+u(271)+u(286)+u(301)+u(316)+u(331)+u(346)+u(1)
Qt21=u(256)+u(271)+u(286)+u(301)+u(316)+u(331)+u(346)+u(1)+u(2)
Qt22=u(271)+u(286)+u(301)+u(316)+u(331)+u(346)+u(1)+u(2)+u(3)
Qt23=u(286)+u(301)+u(316)+u(331)+u(346)+u(1)+u(2)+u(3)+u(4)
Qt=[Qt0 Qt1 Qt2 Qt3 Qt4 Qt5 Qt6 Qt7 Qt8 Qt9 Qt10 Qt11 Qt12 Qt13 Qt14 Qt15 Qt16
Qt17 Qt18 Qt19 Qt20 Qt21 Qt22 Qt23 Qt0 ]
phyy=linspace(0,360,360)
Kx=100.*cosd(phyy)
Ky=100.*sind(phyy)
plot(Kx,Ky)
hold on
phy=linspace(0,360,25)
Qx=(100-Qt).*cosd(phy)
Qy=(100-Qt).*sind(phy)
plot(Qx,Qy)
title(DO THI MAI MON CHOT KHUYU)
xlabel(Qx (MN/m2))
ylabel(Qy(MN/m2))
grid on
