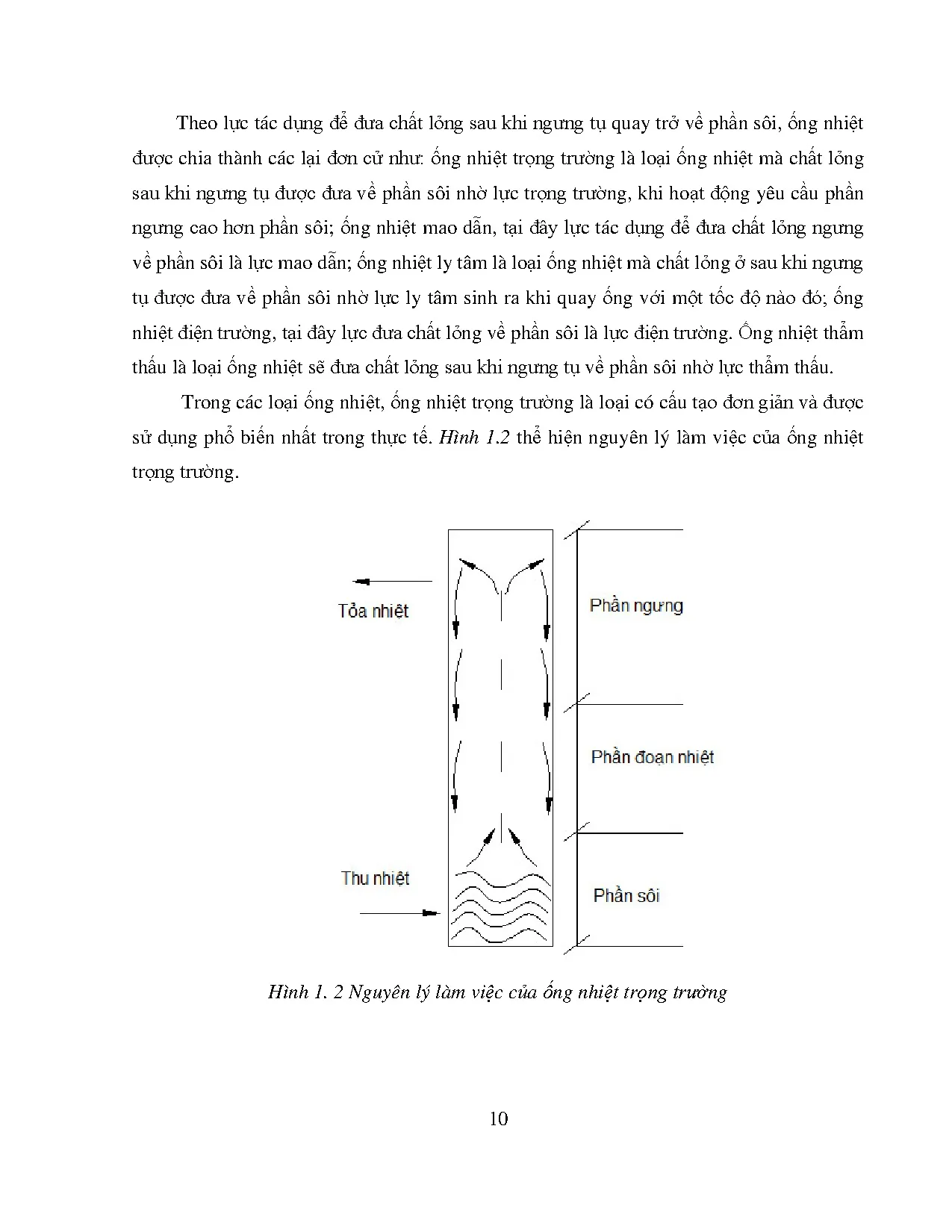

Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật nhiệt - Tính toán thiết kế bộ ống nhiệt trọng trường sử dụng môi chất là nước để thu hồi nhiệt khói thải lò hơi và mô phỏng quá trình làm việc của ống nhiệt - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	7.86 MB
Số trang	76
Ngành	Công nghệ Kỹ thuật nhiệt

Lượt xem	1
Ngày đăng	15/03/2026

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC
--

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ Thuật Nhiệt
Tên đề tài:

TÍNH TOÁN THIẾT KẾ BỘ ỐNG NHIỆT TRỌNG
TRƯỜNG SỬ DỤNG MÔI CHẤT LÀ NƯỚC ĐỂ THU
HỒI NHIỆT KHÓI THẢI LÒ HƠI VÀ MÔ PHỎNG
QUÁ TRÌNH LÀM VIỆC CỦA ỐNG NHIỆT
GVHD: ThS. NGUYỂN THÀNH LUÂN
SVTH: NGUYỄN ĐÌNH HUY

18147194

NGUYỂN HOÀNG DIỆU

18147173

VÕ THANH NAM

18147211

ĐÀO ĐỨC KHIÊM

18147197

TRẦN QUANG LUYỆN

17147159

Tp. Hồ Chí Minh, tháng 08 năm 2022

TRƯỜNG ĐH SƯ PHẠM KỸ
THUẬT
TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT
NAM
Độc Lập – Tự Do – Hạnh Phúc
TP. Hồ Chí Minh, ngày ….. tháng ..… năm ……

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: 1. Nguyễn Đình Huy

MSSV: 18147194

2. Nguyễn Hoàng Diệu

MSSV: 18147173

3. Võ Thanh Nam

MSSV: 18147211

4. Đào Đức Khiêm

MSSV: 18147197

5. Trần Quang Luyện

MSSV:17147159

Chuyên ngành: Công nghệ Kỹ Thuật Nhiệt

Mã ngành đào tạo: 147

Hệ đào tạo: Chính quy

Mã hệ đào tạo: 947-147

Khóa: 2018,2017

Lớp: 181470B, 181470C, 171470A

1. Tên đề tài
“TÍNH TOÁN THIẾT KẾ BỘ ỐNG NHIỆT TRỌNG TRƯỜNG SỬ DỤNG MÔI CHẤT
LÀ NƯỚC ĐỂ THU HỒI NHIỆT KHÓI THẢI LÒ HƠI VÀ MÔ PHỎNG QUÁ TRÌNH
LÀM VIỆC CỦA ỐNG NHIỆT”
2. Nhiệm vụ đề tài
-

Tính toán thiết kế bộ trao đổi nhiệt dạng ống nhiệt trọng trường để thu hồi nhiệt
khói thải lò hơi.

-

Xây dựng chương trình tính toán thiết kế.

-

Mô phỏng quá trình làm việc ống nhiệt.

3. Sản phẩm của đề tài
-

Cuốn thuyết minh đồ án.

-

Chương trình tính toán thiết kế bộ ống nhiệt

-

Sản phẩm của bộ ống nhiệt

4. Ngày giao nhiệm vụ đề tài: 14/03/2022
5. Ngày hoàn thành nhiệm vụ:
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA
VIỆT NAM
Độc lập - Tự do – Hạnh phúc

Bộ môn: Công nghệ Nhiệt – Điện lạnh
PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ tên sinh viên: 1. Nguyễn Đình Huy

MSSV: 18147194

2. Nguyễn Hoàng Diệu

MSSV: 18147173

3. Võ Thanh Nam

MSSV: 18147211

4. Đào Đức Khiêm

MSSV: 18147197

5. Trần Quang Luyện

MSSS: 17147159

Tên đề tài: “ TÍNH TOÁN THIẾT KẾ BỘ ỐNG NHIỆT TRỌNG TRƯỜNG SỬ DỤNG
MÔI CHẤT LÀ NƯỚC ĐỂ THU HỒI NHIỆT KHÓI THẢI LÒ HƠI VÀ MÔ PHỎNG
QUÁ TRÌNH LÀM VIỆC CỦA ỐNG NHIỆT”
Ngành đào tạo: Công nghệ Kỹ Thuật Nhiệt
Họ và tên GV hướng dẫn: ThS. Nguyễn Thành Luân
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy)
....................................
...

...
pha_n*F_n)
R_vs=ln(d_2/d_1)/(2*pi*L_s*k_o)
R_vn=ln(d_2/d_1)/(2*pi*L_n*k_o)
R_e=R_s+R_n+R_vs+R_vn
{he so phu thuoc ong nhiet}
A=d_1*((L_s*L_n)/(L_s+L_n/0.44))^0.75
{Nhiet do hoi}
t_h=0.5*(t_vs+t_vn)
{thong so vat ly cua nuoc}
k_nc=conductivity(Water,T=t_h,x=0)
rho_nc=density(Water,T=t_h,x=0)
Delta_h_nc=enthalpy_vaporization(Water,T=T_h)
mu_nc=viscosity(Water,T=t_h,x=0)
64

sigma=surfacetension(Water,T=T_h)
{Thong so vat ly cua hoi nuoc}
rho_hoi=density(Water,T=T_h,x=1)
P_hoi=pressure(Water,T=T_h,x=1)
p_ht=p_hoi*10^(-5)
{he so phu thuoc moi chat}
zeta_nc=(k_nc^0.75)*(rho_nc^0.5)*(Delta_h_nc^0.25)*(mu_nc^(-0.25))
{Cong suat nhiet khoi toa ra}
Q_tp=cp_vs*G_khoi*(t_1-t_2)*1000
{Tong so ong nhiet can}
n=Q_tp/Q_cap
{So ong trong 1 hang }
ong_hang=n/z
{Kich thuoc bo ong nhiet}
{Chieu dai}
cd=ong_hang*s*convert(m,mm)
{chieu rong}
cr=z*s*convert(m,mm)
{Chieu cao}
cc=l*convert(m,mm)
{Ton that ap suat}
{He so ma sat}
hs_vs=0.72*Re_s^(-0.245)*((s-d_2)/s_c+2)^0.9*((s-d_2)/d_2)^(0.9)*(ds_e/d_2)^0.9*((s-d_2)/(s-d_2))^(-0.1)
hs_vn=0.72*Re_n^(-0.245)*((s-d_2)/s_c+2)^0.9*((s-d_2)/d_2)^(0.9)*(dn_e/d_2)^0.9*((s-d_2)/(s-d_2))^(-0.1)
{Ton that ap suat}
DP_vs=hs_vs*z*rho_vs*(vs_max^2)/2
DP_vn=hs_vn*z*rho_vn*(vn_max^2)/2
{Luu luong the tich khong khi sau phan ngung }
V_kk=G_kk/rho_vn
v_kkht=v_kk*3600
{Gioi han loi cuon}
A_h=pi*d_1^2/4
Qc_max=0.64*A_h*(rho_nc/rho_hoi)^0.13*delta_h_nc*((sigma*9.81*(rho_hoi)^2)*(rho
_nc-rho_hoi))^0.25
{The tich phan soi ong nhiet}
V_s=pi*(d_1/2)^2*L_s
{Luong moi chat nap vao phan soi ong nhiet}
V_nap=sigma_tu*V_s
{duong kinh canh}
d_c=d_2+2*h_c
65

{Buoc ong}
s=s_s*d_c
{Doi don vi}
d_cmm=d_c*convert(m,mm)
delta_c=delta_cmm*convert(mm,m)
t_c=t_cmm*convert(mm,m)
h_c=h_cmm*convert(mm,m)
L=Lmm*convert(mm,m)
L_dn=L_dnmm*convert(mm,m)
d_1=d_1mm*convert(mm,m)
d_2=d_2mm*convert(mm,m)
L_smm=L_s*convert(m,mm)
L_nmm=L_n*convert(m,mm)
{He so nap toi uu}
sigma_tu= (5*10^(-12)*t_h^6 - 3*10^(-9)*t_h^5 + 7*10^(-7)*t_h^4 - 9*10^(-5)*t_h^3 +
0.004*t_h^2 + 0.3074*t_h + 38.094)/100

66

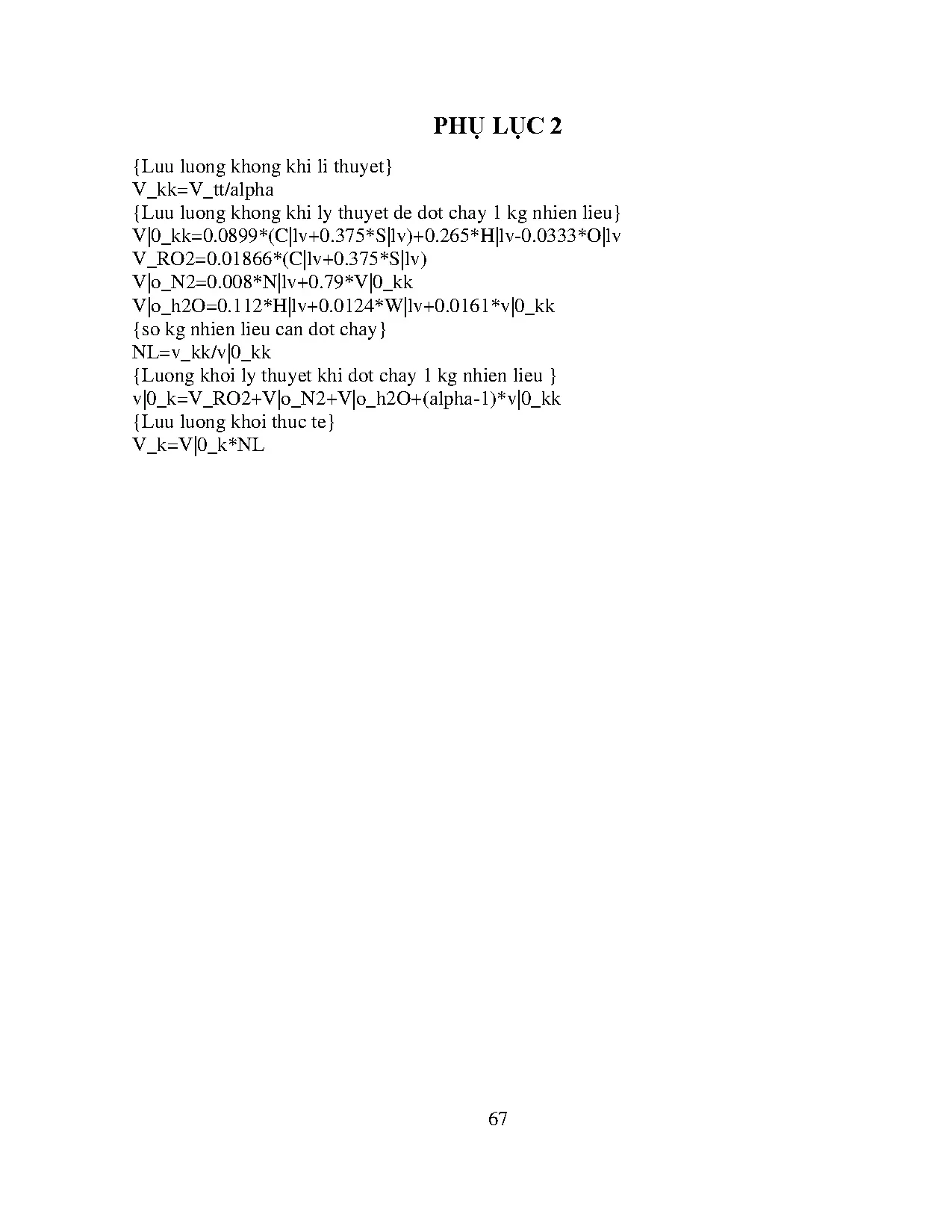

PHỤ LỤC 2
{Luu luong khong khi li thuyet}
V_kk=V_tt/alpha
{Luu luong khong khi ly thuyet de dot chay 1 kg nhien lieu}
V|0_kk=0.0899*(C|lv+0.375*S|lv)+0.265*H|lv-0.0333*O|lv
V_RO2=0.01866*(C|lv+0.375*S|lv)
V|o_N2=0.008*N|lv+0.79*V|0_kk
V|o_h2O=0.112*H|lv+0.0124*W|lv+0.0161*v|0_kk
{so kg nhien lieu can dot chay}
NL=v_kk/v|0_kk
{Luong khoi ly thuyet khi dot chay 1 kg nhien lieu }
v|0_k=V_RO2+V|o_N2+V|o_h2O+(alpha-1)*v|0_kk
{Luu luong khoi thuc te}
V_k=V|0_k*NL

67
