TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Ngành: Công nghệ Kỹ thuật Nhiệt
Tên đề tài:

TÍNH TOÁN KIỂM TRA VÀ TRIỂN KHAI BẢN VẼ
THIẾT KẾ BẰNG PHẦN MỀM REVIT HỆ THỐNG
ĐIỀU HÒA KHÔNG KHÍ VÀ THÔNG GIÓ TÒA NHÀ
HONG FU PLAZA
GVHD: ThS. NGUYỄN LÊ HỒNG SƠN
SVTH: VŨ QUỐC TOÀN
MSSV: 21147243
SVTH: NGUYỄN THÀNH NHÂN
MSSV: 21147023
SVTH: NGUYỄN DUY ĐÔNG
MSSV: 21147177
Tp. Hồ Chí Minh, tháng 6 năm 2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Ngành: Công nghệ Kỹ thuật Nhiệt
Tên đề tài:

TÍNH TOÁN KIỂM TRA VÀ TRIỂN KHAI BẢN VẼ
THIẾT KẾ BẰNG PHẦN MỀM REVIT HỆ THỐNG
ĐIỀU HÒA KHÔNG KHÍ VÀ THÔNG GIÓ TÒA NHÀ
HONG FU PLAZA
GVHD: ThS. NGUYỄN LÊ HỒNG SƠN
SVTH: VŨ QUỐC TOÀN
MSSV: 21147243
SVTH: NGUYỄN THÀNH NHÂN
MSSV: 21147023
SVTH: NGUYỄN DUY ĐÔNG
MSSV: 21147177

Tp. Hồ Chí Minh, tháng 6 năm 2025

LỜI CẢM ƠN
Lời đầu tiên em xin chân thành cảm ơn quý thầy cô Bộ môn Công Nghệ Nhiệt –
Điện lạnh trường Đại học Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh đã truyền đạt kiến
thức chuyên ngành và kỹ năng sống cho em và các bạn sinh viên trong suốt những năm
học vừa qua. Em trân trọng từng phút giây được học tập và làm việc cùng các thầy cô và
bạn bè tại trường. Đồ án tốt nghiệp là một bước tiến quan trọng trong cuộc đời của mỗi
sinh viên. Đã trải qua quá trình học tập, tiếp thu kiến thức nền cũng như kiến thức chuyên
ngành, em gần như được ôn lại hầu hết các môn liên quan để đủ tự tin để hoàn thành môn
đồ án tốt nghiệp này. Nhờ vậy, kiến thức đã lâu cũng được ôn lại, nắm thêm những kiến
thức mới, đây là cơ hội quý giá cho em.
Em đặc biệt gửi lời cảm ơn sâu sắc đến giảng viên hướng dẫn đồ án tốt nghiệp của
em, thầy Nguyễn Lê Hồng Sơn. Thầy đã tận tình truyền đạt, hướng dẫn kỹ lưỡng em thực
hiện đồ án này. Cảm ơn thầy đã truyền cho em cảm hứng trong việc học tập và phát triển
các vấn đề từ lý thuyết cơ bản tới nâng cao và sau cùng là áp dụng những kiến thức đó vào
thực tiễn.
Bên cạnh đó, em cũng nhận được sự giúp đỡ của nhiều thầy cô khác trong Bộ môn,
và cả bạn bè, anh chị khóa trước. Tất cả đã giúp em trang bị đầy đủ kiến thức để hoàn thành
đồ án này. Em vô cùng trân trọng những yêu thương mà mọi người đã và đang giúp đỡ em,
để em hoàn thiện lên từng ngày.
Cuối cùng, quá trình làm đồ án tuy đã rất cố gắng để đồ án được chỉnh chu nhất
nhưng do kiến thức và kinh nghiệm thực tế của bản thân em còn hạn chế nên việc sai sót
trong đồ án là điều không
...

...
ẽ xuất hiện của phòng vừa tạo. Sau khi tạo phòng. Ta nhấp chuột vào
phòng cần mở thì sẽ hiện hộp thoại 4.6.
- Cat: Chọn loại không gian (Category), chọn A/C vì phòng cần tính tải (Phòng Phân soạn
và Phát hành) là phòng cần điều hoà.
- Level: Nhập tầng nơi phòng đang được đặt.
- System: Chọn hệ thống điều hòa phục vụ phòng.
- Zone: Nhập tên khu vực hoặc cụm phòng.
- Area Served: Ghi rõ không gian cụ thể được phục vụ bởi hệ thống đó.
- Unit Designation: Nhập tên hoặc mã định danh hoặc chức năng của khu vực/phòng.
- Quantity (Q’ty): Nhập số lượng thiết bị hoặc số khu vực phòng giống nhau.

Hình 4.6: Tạo các dữ liệu phòng cần tính phụ tải lạnh

121

ĐỒ ÁN TỐT NGHIỆP

GVHD: ThS. NGUYỄN LÊ HỒNG SƠN

Hộp thoại dữ liệu của phòng: Có 3 tab chính cần nhập dữ liệu là:
- General: Thông tin tổng quát của phòng.
- Structure: Kết cấu của phòng.
- Others: Một số thông số khác.
Vào mục General ta nhập những số liệu ( như hình 4.6): Trong đó có các điều kiện phòng,
đặt tính phòng, rò lọt không khí, công suất tỏa nhiệt của đèn chiếu sáng, công suất tỏa nhiệt
của thiết bị trong phòng, mật độ người và nhiệt độ do người tạo ra, điều kiện đầu vào của
gió tươi.

Hình 4.7: Thiết lập các thông số tại mục Structure
Vào mục Structure này gồm có 4 hạng mục và ta cần phải lần lượt nhập dữ liệu theo
4 hạng mục: ROOF (mái che), FLOOR ( sàn), WALL ( tường), WINDOW (cửa kính).
Ta nhập thông tin về các mục mái che, tường, cửa sổ, sàn:
- ROOR ( mái che): Thì ta nhập thông tin về phần tiếp giáp bên trên căn phòng,
nhập hướng tương ứng với từng hạng mục, chọn kết cấu mái che, diện tích…
- FLOOR (sàn): Thì ta nhập thông tin về phần tiếp giáp bên dưới căn phòng, chọn
kết cấu của phần tiếp giáp bên dưới căn phòng đã chọn trước đó, diện tích.
- WALL ( tường): Thì ta nhập thông tin về phần tiếp giáp bức tường, nhập hướng
tương ứng với từng bức tường, chọn kết cấu của bức tường, chiều dài,...( như hình 4.7).
- WINDOW (cửa kính): Thì ta nhập số thứ tự tường, loại kính, chiều dài, chiều cao,
chọn dữ liệu rèm,.. (như hình 4.7).

122

ĐỒ ÁN TỐT NGHIỆP

GVHD: ThS. NGUYỄN LÊ HỒNG SƠN

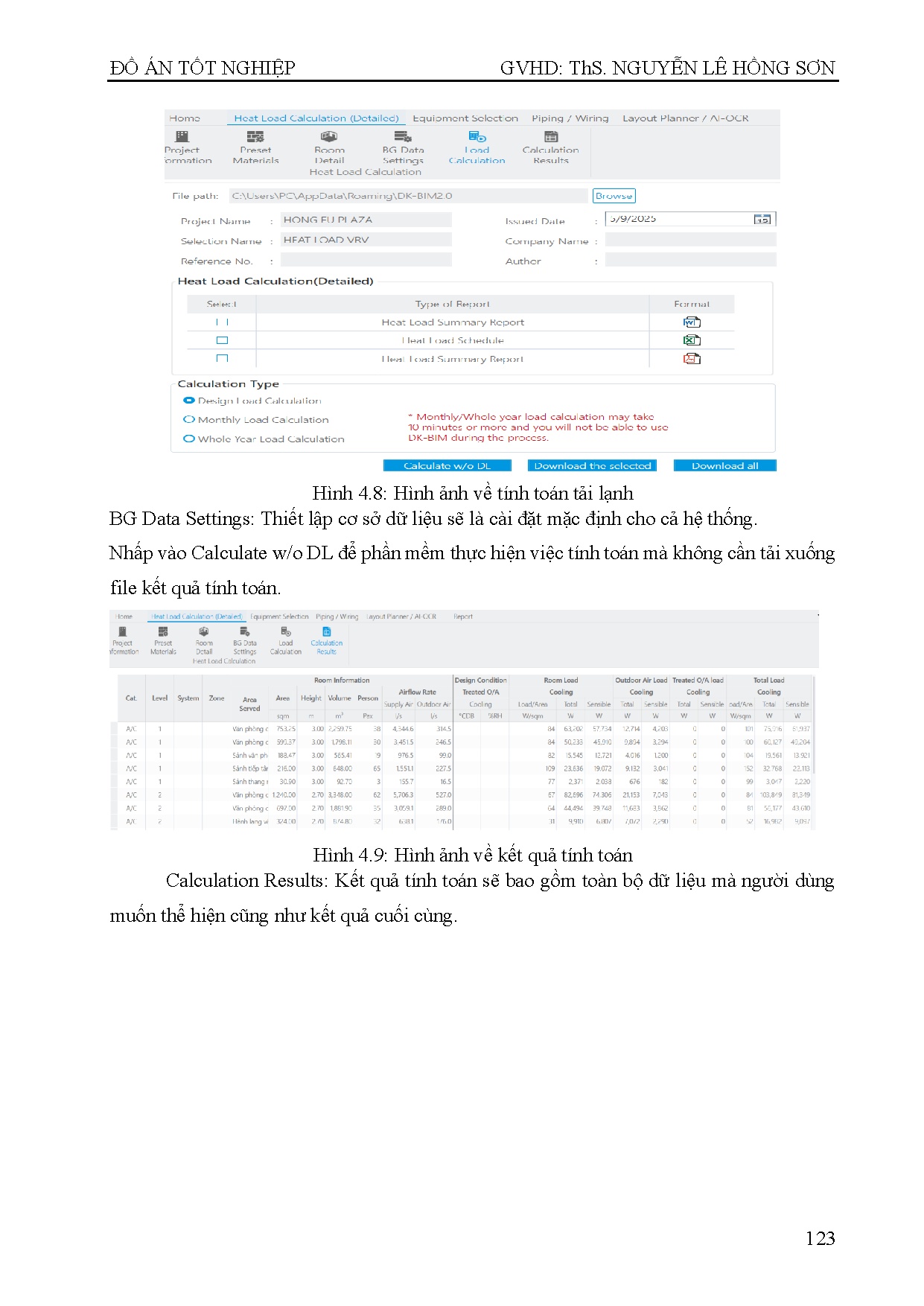

Hình 4.8: Hình ảnh về tính toán tải lạnh
BG Data Settings: Thiết lập cơ sở dữ liệu sẽ là cài đặt mặc định cho cả hệ thống.
Nhấp vào Calculate w/o DL để phần mềm thực hiện việc tính toán mà không cần tải xuống
file kết quả tính toán.

Hình 4.9: Hình ảnh về kết quả tính toán
Calculation Results: Kết quả tính toán sẽ bao gồm toàn bộ dữ liệu mà người dùng
muốn thể hiện cũng như kết quả cuối cùng.
