TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC



NGÀNH: CÔNG NGHỆ KỸ THUẬT NHIỆT
MÔN HỌC: ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI

TÍNH TOÁN KIỂM TRA VÀ TRIỂN KHAI BẢN VẼ BẰNG
PHẦN MỀM REVIT HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ VÀ
THÔNG GIÓ CÔNG TRÌNH VẠN HẠNH MALL

GVHD: PGS.TS Đặng Thành Trung
Sinh viên thực hiện:
Họ và tên

MSSV

Đặng Tuấn Đạt

20147156

Đặng Xuân Hoà

20147166

Tp.HCM, ngày 28 tháng 01 năm 2024

I

II

III

IV

V

VI

VII

VIII

LỜI CẢM ƠN
Sau gần bốn năm học tập tại trường Đại Học Sư phạm Kỹ thuật Thành phố Hồ Chí
Minh, chúng em xin chân thành cảm ơn Quý thầy cô trong Bộ môn Công nghệ Nhiệt –
Điện lạnh, khoa đào tạo chất lượng cao, khoa cơ khí động lực và toàn thể Quý thầy cô
trong trường đã hướng dẫn, giúp đỡ tận tình để giúp cho chúng em có được những kiến
thức cơ bản, nền tảng để có thể vận dụng và hoàn thành đồ án tốt nghiệp cũng như công
việc sau này.
Đặc biệt hơn, chúng em xin gửi lời cảm ơn chân thành đến thầy PGS.TS Đặng Thành
Trung, thầy đã định hướng đề tài, hướng dẫn, đưa ra những góp ý tận tình để chúng em
có thể hoàn thành tốt nhất đồ án tốt nghiệp này.
Chúng em cũng cảm ơn gia đình và bạn bè rất nhiều vì đã hỗ trợ chúng em trong quá
trình học tập và cũng là chỗ dựa tinh thần cho chúng em suốt thời gian thực hiện đồ án.
Trong quá trình thực hiện đồ án, chúng em không thể tránh khỏi những thiếu sót, kính
mong được sự góp ý tận tình từ Quý thầy cô của Bộ môn để chúng em rút kinh nghiệm
cho bản thân.
Chúng em xin trân trọng cảm ơn Quý thầy cô đã bỏ thời gian xem đồ án của chúng
em! Cuối cùng, nhóm chúng em xin gửi Quý thầy cô lời chúc sức khỏe và. Kính chúc
Bộ môn Công nghệ Nhiệt điện lạnh của Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí
Minh sẽ luôn mãi là niềm tin, nền tảng vững chắc cho nhiều thế hệ sinh viên trên con
đường chinh phục tri thức.
Xin trân trọng cảm ơn!

I

TÓM TẮT ĐỒ ÁN
Trong thời kỳ công nghiệp hóa, hiện đại hóa đang phát triển mạnh mẽ như hiện nay,
nhiều công trình có quy mô lớn, những khu đô thị hiện đại, những trung tâm thương mại
mọc lên ngày càng nhiều cả trong nước lẫn trên khắp thế giới. Do đó nhu cầu sử dụng
điều hoà không khí cũng theo đó tăng cao. Đặc biệt trong bối cảnh, khí hậu biến đổi
khắc nghiệt như hiện nay thì việc sử dụng điều hoà không khí trở nên vô cùng cần thiết,
nó gần như đóng một vai trò không thể thiếu trong cuộc sống thời hiện đại.
Đề tài và chúng em lựa chọn là: “Tính toán kiểm tra và triển khai bản vẽ bằng phần
mềm Revit hệ thống điều hoà không khí và
...

...
bị (Pa)
kiện p1 (Pa/m)
Co 90o

3

22

66

Giảm

1

2

2

Gót giày

1

12

12

Miệng gió

7

4

28

1

4

4

1

37

37

Bộ đầu nối quạt vào
ống gió
Van

Tổn thất cục bộ tổng các thiết bị

150

130

Hình phụ lục 3.1: Hệ số trao đổi không khí của phòng rác theo Fantech

Hình phụ lục 3.2: Quạt hút gió thải tầng hầm

131

Hình phụ lục 3.3: Quạt hút gió thải tầng hầm lửng

Hình phụ lục 3.4: Thông số chọn quạt tầng hầm

132

Hình phụ lục 3.5: Thông số chọn quạt tầng hầm

Hình phụ lục 3.6: Thông số chọn quạt tầng hầm lửng

Hình phụ lục 3.7: Thông số chọn quạt tầng hầm lửng

133

Phụ lục chương 4. Triển khai bản vẽ điều hoà không khí bằng phần mềm
AUTODESK REVIT
Phụ lục 4. 1. Một số hình ảnh về hệ thống thông gió

Hình phụ lục 4.1. Kết nối ống gió với AHU 1-1 và AHU 1-2 ở tầng 1

Hình phụ lục 4.2. Ống gió ở khu vực AHU 6-1 và AHU 6-2 trên tầng 6

134

Hình phụ lục 4.3. Một phần hệ thống ống gió khu vực 1 ở tầng 1

Hình phụ lục 4.4. Hệ thống ống gió nhìn từ tầng kỹ thuật

135

Phụ lục 4. 2. Một số hình ảnh về hệ thống ống nước lạnh chiller

Hình phụ lục 4.5. Ống trục đứng chiller

Hình phụ lục 4.6. Cụm máy Water Chiller trên bản vẽ A1

136

Phụ lục 4. 3. Các bước thống kê khối lượng bằng phần mềm REVIT
Bước 1: Trên phần mềm REVIT ở thanh công cụ “Project Browser”
Chọn “Schedules/Quantities (all), chuột phải chọn “New Schedules/Quantities”
được thể hiện ở Hình phụ lục 4.7.

Hình phụ lục 4.7. Chọn mục New Schedules/Quantities (all)
Bước 2: Thực hiện thống kê ống gió (ống nước lạnh chiller).
Ở mục Category, ta chọn Ducts (Pipes) và đặt tên cho bảng thống kê khối lượng được
thể hiện ở Hình phụ lục 4.8.

Hình phụ lục 4.8. Đặt tên bảng thống kê khối lượng
Bước 3: Ở tab Fields, tiến hành gắn biến như trên mục “Scheduled fields (in order)”.

137

Gán biến “Comments” để chọn tầng ta muốn hiển thị trong bảng thống kê (Tầng 1)
được thể hiện ở Hình phụ lục 4.9.
Chọn OK.

Hình phụ lục 4.9. Các biến cần đưa vào bảng thống kê khối lượng ống gió tầng 1
Bước 4: Quét chọn các đối tượng ống gió tầng 1. Chọn OK
Bước 5: Phần mềm sẽ thống kê và hiển thị ở bảng khối lượng ống gió cho tầng 1 thể
hiện ở Hình phụ lục 4.10.
Sau đó, ta thực hiện xuất file Excel (Hình phụ lục 4.11).

138

Hình phụ lục 4.10. Bảng thống kê khối lượng ống gió tầng 1 trên Revit

Hình phụ lục 4.11. Xuất file Excel
Bước 6: Sau khi xuất tệp ra có đuôi txt, ta mở Excel rồi save ra file Excel mới (Hình
phụ lục 4.12).

139

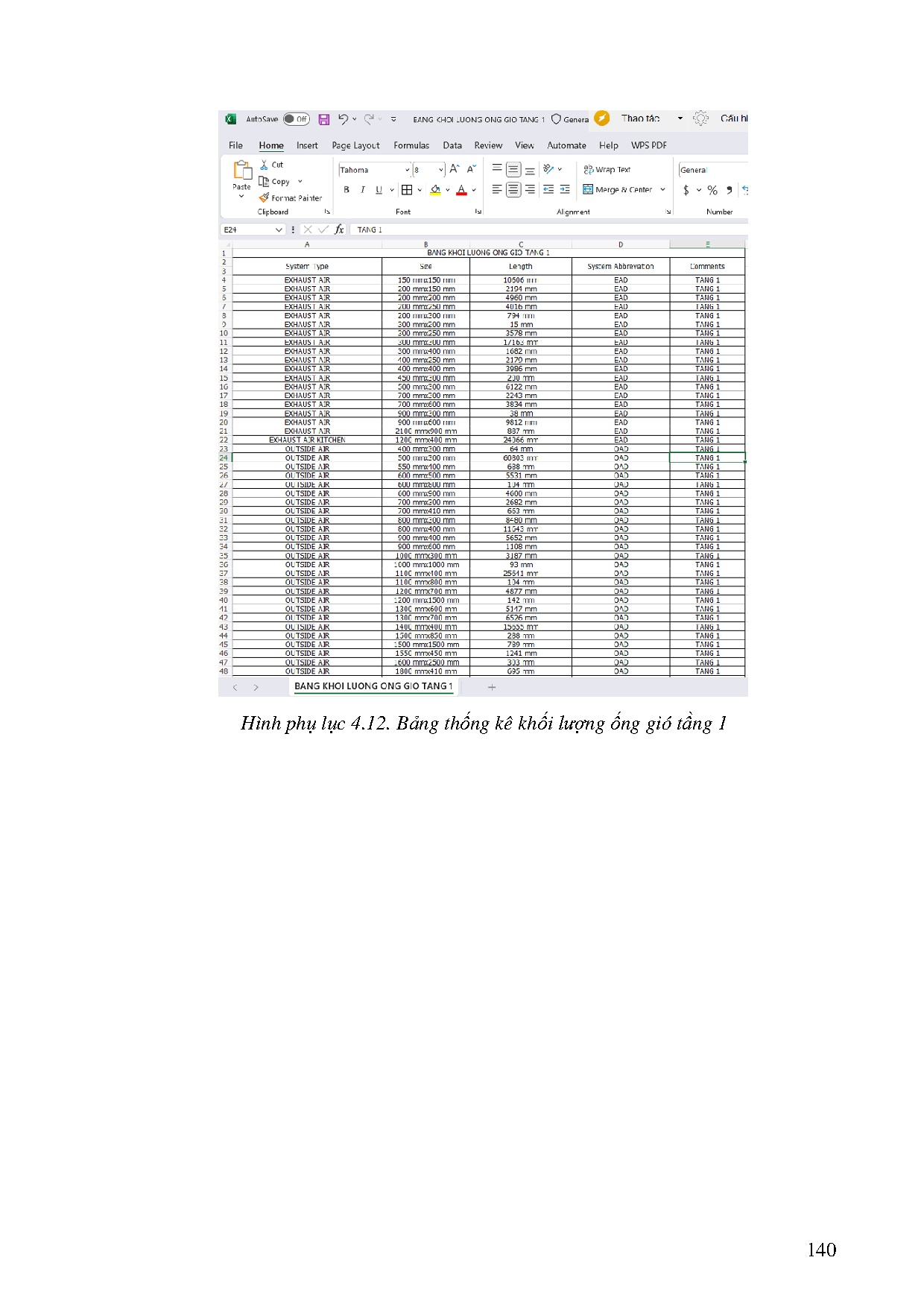

Hình phụ lục 4.12. Bảng thống kê khối lượng ống gió tầng 1
