Đồ án tốt nghiệp - Tính toán kiểm tra và dựng Revit hệ thống điều hòa không khí và TGCTTNVPVTMHACTI

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

-  -

ĐỒ ÁN TỐT NGHIỆP
Ngành: CÔNG NGHỆ KỸ THUẬT NHIỆT

ĐỀ TÀI: TÍNH TOÁN KIỂM TRA VÀ DỰNG REVIT
HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ VÀ THÔNG GIÓ
CÔNG TRÌNH TÒA NHÀ VĂN PHÒNG VÀ
THƯƠNG MẠI HẠNG A COBI TOWER I

SVTH: HỒ QUỐC CƯỜNG
MSSV: 19147180
SVTH: NGUYỄN THỊ BÍCH VÂN
MSSV: 19147268
GVHD: TS. LÊ MINH NHỰT

Tp. Hồ Chí Minh, tháng 07 năm 2023

LỜI CẢM ƠN
Lời đầu tiên, nhóm chúng em xin gửi đến Quý Thầy Cô trong Bộ môn Công nghệ Nhiệt
Điện lạnh nói riêng và Khoa Cơ khí Động lực – Trường Đại học Sư phạm Kỹ thuật TP.
HCM nói chung lời cảm ơn chân thành và sâu sắc nhất. Đặc biệt, nhóm chúng em xin gửi
lời cảm ơn sâu sắc nhất đến Thầy Lê Minh Nhựt – người đã tận tình hướng dẫn, giúp đỡ
nhóm chúng em trong suốt quá trình thực hiện bài khóa luận tốt nghiệp này.
Thầy đã giảng dạy, truyền đạt những kiến thức bổ ích để chúng em có thể hoàn thành
khóa luận với đề tài: “TÍNH TOÁN KIỂM TRA VÀ DỰNG REVIT HỆ THỐNG ĐIỀU
HÒA KHÔNG KHÍ VÀ THÔNG GIÓ CÔNG TRÌNH TÒA NHÀ VĂN PHÒNG VÀ
THƯƠNG MẠI HẠNG A COBI TOWER I”. Những vốn kiến thức chuyên ngành được
tích lũy trong quá trình thực hiện khóa luận này rất quan trọng đối với nhóm chúng em trên
quãng đường sự nghiệp sau này.
Vì kiến thức của nhóm chúng em còn hạn chế, trong quá trình làm đề tài khóa luận sẽ
không tránh khỏi những sai sót nhất định, kính mong nhận được những ý kiến đóng góp từ
Quý Thầy Cô của Bộ môn.
Một lần nữa, nhóm chúng em xin chân thành cảm ơn và xin kính chúc Quý Thầy Cô có
nhiều sức khỏe và đạt được nhiều thành công hơn nữa. Kính chúc Bộ môn Công nghệ Nhiệt
Điện lạnh của Khoa Cơ khí Động lực, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
sẽ luôn mãi là niềm tin, nền tảng vững chắc cho nhiều thế hệ sinh viên trên con đường
chinh phục tri thức của ngành Công nghệ Kỹ thuật Nhiệt.

i

TÓM TẮT
Đồ án “TÍNH TOÁN KIỂM TRA VÀ DỰNG REVIT HỆ THỐNG ĐIỀU HÒA
KHÔNG KHÍ VÀ THÔNG GIÓ CÔNG TRÌNH TÒA NHÀ VĂN PHÒNG VÀ THƯƠNG
MẠI HẠNG A COBI TOWER I” gồm 3 nội dung chính: tính toán kiểm tra tải lạnh hệ
thống ĐHKK bằng 2 phương pháp: Carrier và phần mềm Heatload Daikin tính toán kiểm
tra hệ thống thông gió dựng mô hình 3D hệ thống hệ thống ĐHKK và TG bằng phần mềm
Revit.
Về tính toán kiểm tra hệ thống ĐHKK, nhóm chúng em sẽ vận dụng những kiến thức
đã được học, tham khảo các tiêu chuẩn, quy chuẩn, tài liệu trong và ngoài nước về ĐHKK
và thông gió để kiểm tra, so sánh với các thông số của công trình. Phần này sẽ được trìn
...

...
,25

0,61

0,86

2

Sảnh thang

0,28

-

0,28

3

Sảnh thang

0,28

-

0,28

4

Sảnh thang

0,23

-

0,23

Văn phòng

4,74

33,40

38,14

Sảnh thang

0,68

-

0,68

Văn phòng

12,60

90,30

102,90

Sảnh thang

2,70

-

2,70

Văn phòng

37,00

281,40

318,40

5~7

8 ~ 19

Phụ lục 4: Kết quả tính toán nhiệt hiện và nhiệt ẩn tỏa ra do người Q4
Tầng

Khu vực

Q4h (kW)

Q4â (kW)

Q4 (kW)

Sảnh chính

1,33

1,75

3,08

Sảnh thang

1,77

2,33

4,10

Tiếp tân

0,49

0,65

1,14

2

Sảnh thang

1,77

2,33

4,10

3

Sảnh thang

1,77

2,33

4,10

Sảnh thang

1,81

2,33

4,14

Văn phòng

4,67

6,09

10,76

Sảnh thang

5,43

6,99

12,42

Văn phòng

12,43

16,19

28,62

1

4

5~7

77

8 ~ 19

Sảnh thang

21,71

27,97

49,68

Văn phòng

36,3

47,27

83,57

Phụ lục 5: Kết quả tính toán nhiệt hiện và nhiệt ẩn do gió lọt Q5h và Q5â
Tầng

Khu vực

V (m3)

ξ

Q5h

Q5â

1

Sảnh chính

538,5

0,596

1,5

2,05

4

Văn phòng

2131,8

0,415

4,14

5,65

8

Văn phòng

1314

0,519

3,19

3,48

Phụ lục 6: Kết quả tính toán tải lạnh của công trình bằng phương pháp Carrier
Tầng

Khu vực

Qo (kW)

Sảnh chính

12,40

Sảnh thang

4,68

Tiếp tân

2,28

2

Sảnh thang

4,38

3

Sảnh thang

4,38

4

Sảnh thang

4,97

Văn phòng

74,74

Sảnh thang

14,81

Văn phòng

178,25

Sảnh thang

59,65

Văn phòng

574,05

1

5~7

8 ~ 19

Tổng

934,60

78

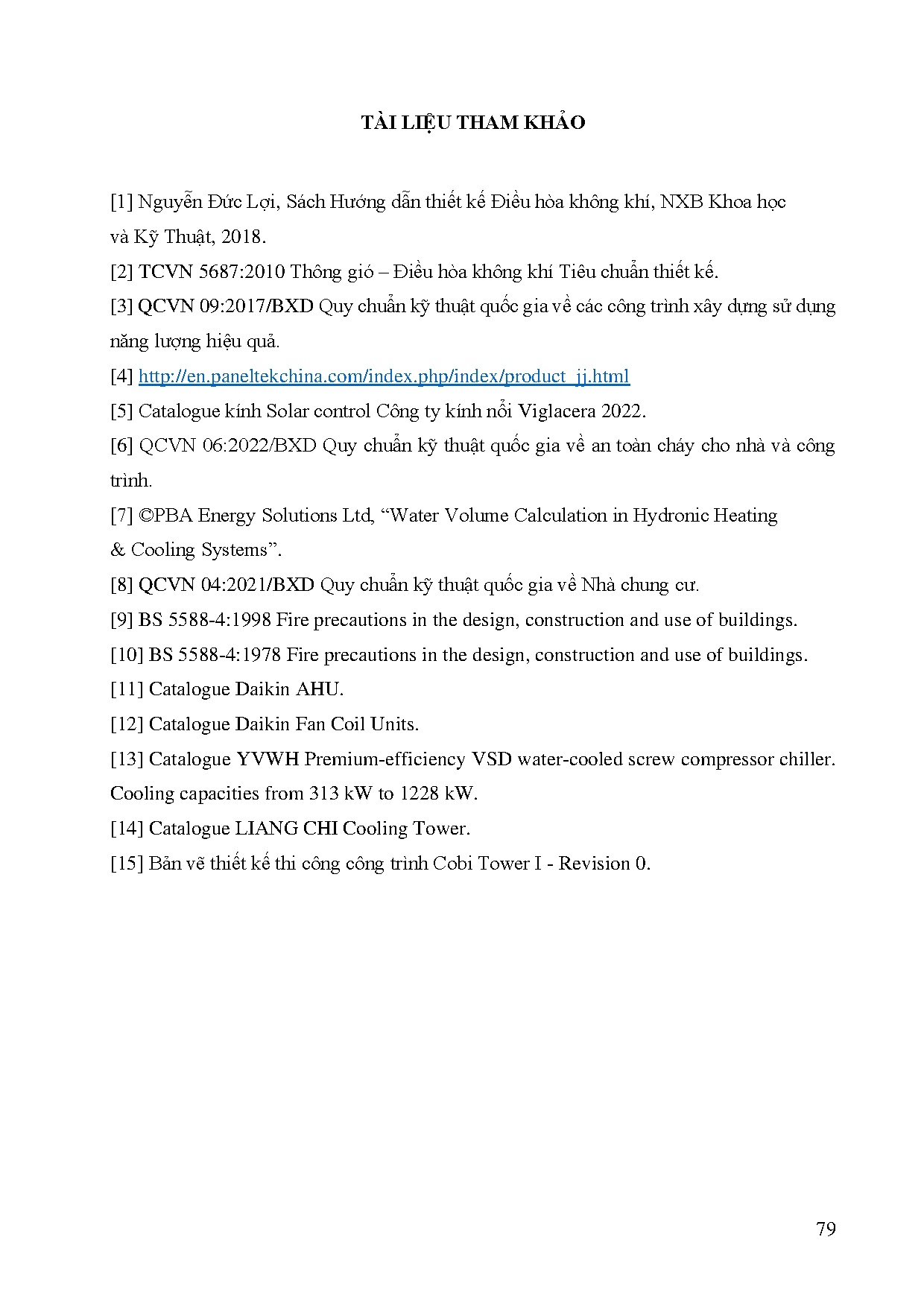

TÀI LIỆU THAM KHẢO

[1] Nguyễn Đức Lợi, Sách Hướng dẫn thiết kế Điều hòa không khí, NXB Khoa học
và Kỹ Thuật, 2018.
[2] TCVN 5687:2010 Thông gió – Điều hòa không khí Tiêu chuẩn thiết kế.
[3] QCVN 09:2017/BXD Quy chuẩn kỹ thuật quốc gia về các công trình xây dựng sử dụng
năng lượng hiệu quả.
[4] http://en.paneltekchina.com/index.php/index/product_jj.html
[5] Catalogue kính Solar control Công ty kính nổi Viglacera 2022.
[6] QCVN 06:2022/BXD Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công
trình.
[7] ©PBA Energy Solutions Ltd, “Water Volume Calculation in Hydronic Heating
&amp Cooling Systems”.
[8] QCVN 04:2021/BXD Quy chuẩn kỹ thuật quốc gia về Nhà chung cư.
[9] BS 5588-4:1998 Fire precautions in the design, construction and use of buildings.
[10] BS 5588-4:1978 Fire precautions in the design, construction and use of buildings.
[11] Catalogue Daikin AHU.
[12] Catalogue Daikin Fan Coil Units.
[13] Catalogue YVWH Premium-efficiency VSD water-cooled screw compressor chiller.
Cooling capacities from 313 kW to 1228 kW.
[14] Catalogue LIANG CHI Cooling Tower.
[15] Bản vẽ thiết kế thi công công trình Cobi Tower I - Revision 0.
