Đồ án tốt nghiệp - Tính toán kiểm tra khung xe, cầu xe, cầu sau khi xe chở quá tải: Đồ ÁTNNCNKT ô T

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

TÍNH TOÁN KIỂM TRA KHUNG XE,
CẦU TRƯỚC, CẦU SAU KHI XE CHỞ QUÁ TẢI

SVTH: NGUYỄN THANH DANH
MSSV: 15145206
SVTH: NGUYỄN TĂNG QUÂN
MSSV: 15145328
GVHD: GVC.MSc. ĐẶNG QUÝ

Tp. Hồ Chí Minh, tháng 7 năm 2019

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HCM
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc

TP. Hồ Chí Minh, ngày 22 tháng 7 năm 2019

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
NGÀNH CÔNG NGHỆ KỸ THUẬT Ô TÔ
Họ tên sinh viên 1: NGUYỄN THANH DANH

MSSV: 15145206

Email: [email protected]

ĐT: 0364431663

Họ tên sinh viên 2: NGUYỄN TĂNG QUÂN

MSSV: 15145328
ĐT: 0977235300

Email: [email protected]
Chuyên ngành: Công nghệ kỹ thuật ô tô
Khoá: 2015 – 2019
1. Tên đề tài:

Lớp: 151451
Tính toán kiểm tra khung xe, cầu trước, cầu sau
khi xe chở quá tải

2. Nhiệm vụ đề tài:
a. Mở đầu và giới hạn vấn đề
b. Xác định các tải trọng tác dụng lên các cầu xe khi chở quá tải 80%
c. Tính toán kiểm tra khung xe khi chở quá tải 80%
d. Tính toán kiểm tra cầu trước của xe khi chở quá tải 80%
e. Tính toán kiểm tra cầu sau của xe khi chở quá tải 80%
f. Kết luận và đề nghị
3. Sản phẩm của đề tài: 2 đĩa CD, 2 tập báo cáo nghiên cứu
4. Ngày giao nhiệm vụ đề tài: Tháng 4/2019
5. Ngày hoàn thành nhiệm vụ: 22/7/2019
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

LỜI CẢM ƠN

Để hoàn thành đề tài luận văn và kết thúc khóa học, với tình cảm chân thành,
chúng em xin bày tỏ lòng biết ơn sâu sắc tới trường Đại học Sư Phạm Kỹ Thuật thành phố
Hồ Chính Minh, đã tạo điều kiện cho chúng em có môi trường học tập, rèn luyện, hoàn
thiện bản thân trên con đường học vấn của mình. Đặc biệt, chúng em xin gửi lời cảm ơn
đến thầy cô của khoa: Cơ Khí Động Lực đã truyền đạt những bài học quý giá, định hướng
cho mỗi sinh viên trong khoa CKĐ về con đường sự nghiệp sau này. Những tâm huyết, sự
tận tuỵ của thầy cô nhằm thắp lên ngọn lửa đam mê trong mỗi sinh viên, làm hành trang
cho mỗi con người bước vào cuộc đời mới. Một lần nữa chúng em xin cảm ơn và kính
chúc sức khoẻ tất tới cả các thầy cô ở trường đại học Sư Phạm Kỹ Thuật thành phố Hồ
Chí Minh nói riêng và tất cả các thầy cô làm nghề giáo nói riêng sẽ ngày càng được tôn
vinh và thành công nhiều hơn trong cuộc sống.
Trong lần thực hiện đồ án tốt nghiệp lần này, với khoảng thời gian ba tháng không
quá ngắn cũng không quá dài để chúng em có thể hoàn thành hết nhiệm vụ lần này.
...

...
sau đó chọn tiếp biểu tượng
“Determinate Beans”

b. Chọn chọn loại kết cấu dầm phù hợp với bài toán. Sau đó nhập các thông số của
dầm (Chọn đúng loại đơn vị). Sau đó nhấn “enter”.
83

c. Khai báo phần tải trọng (loại tải trọng, phương chiều, độ lớn, khoảng cách).
Mômen nếu có (chú ý đơn vị).

d. Nhấn “enter”.
e. Thực hiện lại bước c nếu có nhiều tải trọng.
84

Nếu tải trọng đã khai báo không đúng, trên cửa sổ Determinate Beam module chọn
Loads - Undo Load để khai báo lại tải trọng. Redo Load để chọn lại tải trọng khi đã
Undo Load.

f. Trên cửa sổ Beam Diagrams Module, ở biểu đồ Mx nhấn vào biểu tượng
đổi chiều biểu đồ.

85

để

g. Để kiểm tra bất kỳ mômen tại vị trí trên biểu đồ, rê chuột đến vị trí cần kiểm tra
click chuột trái 2 lần sẽ xuất hiện cửa sổ Flexure Module.

86

h. Chọn Shear/Monet để kiểm tra moment tại vị trí đã chọn. “Nomal Stress” cho biểu
đồ ứng suất.

3. Một số thuật ngữ chính:

Back: Quay trở lại màn hình chính.
File = save: Lưu lại
File dữ liệu.
87

Typical Mechanics of Materials Questions: Các dạng bài toán cơ bản.
a. Bài toán tìm ứng suất trong thanh để kiểm tra bền
b. Bài toán tìm tải trọng cho phép.
c. Bài toán tìm diện tích tiết diện.

Bar: Thanh
Area: Diện tích tiết diện thanh.
Axial Force: Lực dọc.
Normal stress: Ứng suất pháp.
Area Units: Đơn vị diện tích. Force Units: Đơn vị lực.
Stress Units: Đơn vị ứng suất.
Modules Units: Đơn vị Modul đàn hồi E.
Deflect Units: Đơn vị biến dạng.
Load Magnitude: Giá trị tải trọng.
Define Orientation of Bars and Load: Phương của trục thanh, lực với trục nằm ngang.
Compute: Tính toán
Typical Mechanics of Materials Questions: Các dạng bài toán cơ bản.
Load A: Lực tại A Load B: Lực tại B Load C: Lực tại C Load D: Lực tại D. Left Right:
Lực hướng sang trái hoặc sang phải.
Segment : Đoạn thanh.
Length: Độ dài.
Force: Lực
Area: Diện tích tiết diện.
Stress: Ứng suất.
Elastic Mod: Modul đàn hồi E.
88

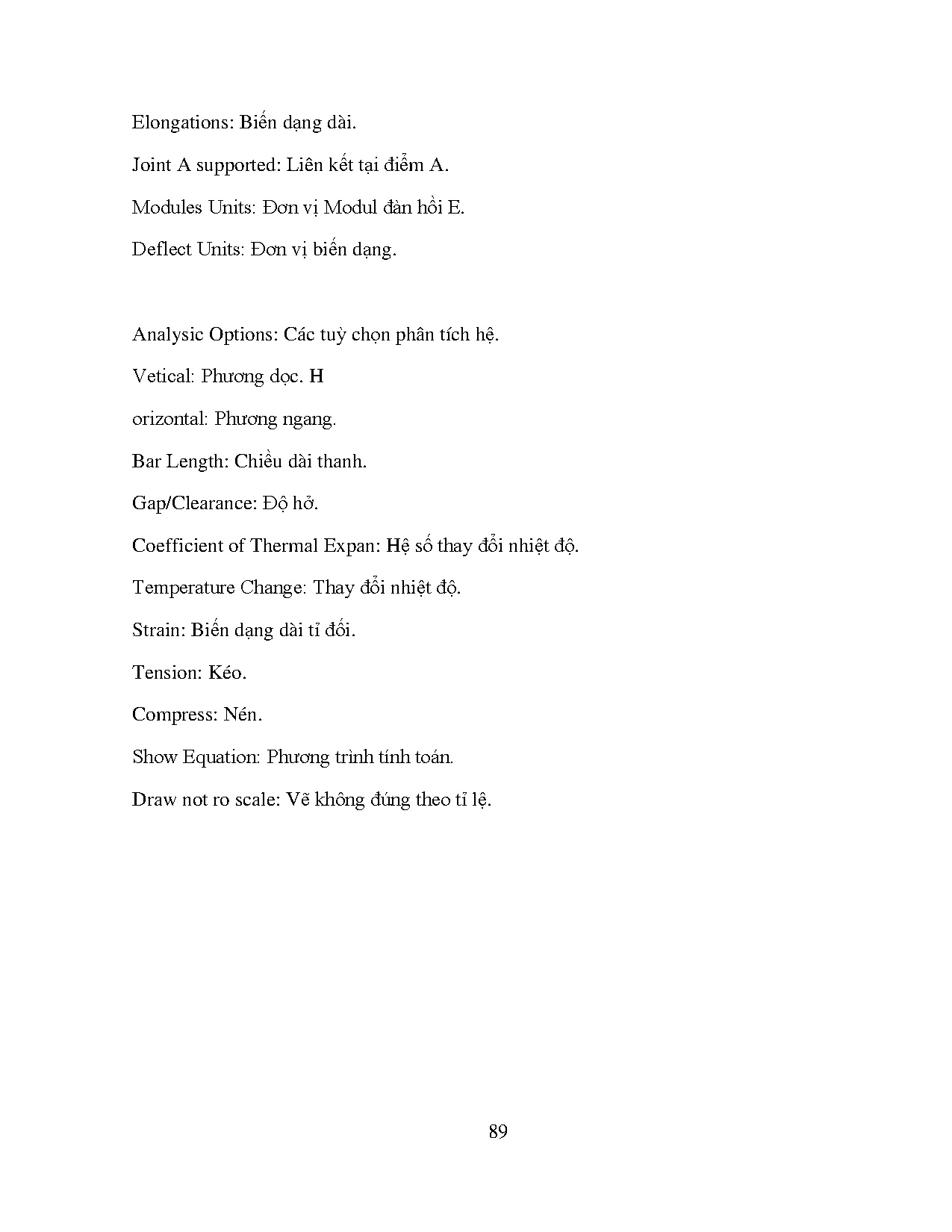

Elongations: Biến dạng dài.
Joint A supported: Liên kết tại điểm A.
Modules Units: Đơn vị Modul đàn hồi E.
Deflect Units: Đơn vị biến dạng.

Analysic Options: Các tuỳ chọn phân tích hệ.
Vetical: Phương dọc. H
orizontal: Phương ngang.
Bar Length: Chiều dài thanh.
Gap/Clearance: Độ hở.
Coefficient of Thermal Expan: Hệ số thay đổi nhiệt độ.
Temperature Change: Thay đổi nhiệt độ.
Strain: Biến dạng dài tỉ đối.
Tension: Kéo.
Compress: Nén.
Show Equation: Phương trình tính toán.
Draw not ro scale: Vẽ không đúng theo tỉ lệ.

89
