TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật Nhiệt
Tên đề tài:

TÍNH TOÁN KIỂM TRA KẾT HỢP DỰNG REVIT HỆ
THỐNG ĐHKK CỦA KHÁCH SẠN HILTON HẠ LONG
SVTH: NGUYỄN QUỐC CƯỜNG
MSSV: 17147130
SVTH: LÊ LÂM THANH HÓA
MSSV: 17147140
SVTH: DƯƠNG HOÀNG KHANG
MSSV: 17147148
GVHD: ThS. LẠI HOÀI NAM
Tp. Hồ Chí Minh, tháng 08 năm 2021

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật nhiệt
Đề tài:

TÍNH TOÁN KIỂM TRA KẾT HỢP DỰNG REVIT HỆ
THỐNG ĐHKK CỦA KHÁCH SẠN HILTON HẠ LONG
SVTH: NGUYỄN QUỐC CƯỜNG
MSSV: 17147130
SVTH: LÊ LÂM THANH HÓA
MSSV: 17147140
SVTH: DƯƠNG HOÀNG KHANG
MSSV: 17147148
GVHD: ThS. LẠI HOÀI NAM
Tp. Hồ Chí Minh, tháng 08 năm 2021

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc Lập- Tự Do- Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày 20 tháng 8 năm 2021

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
1. Nguyễn Quốc Cường

MSSV: 17147130

(Email: [email protected]
2. Lê Lâm Thanh Hóa

Điện thoại: 0347763421)
MSSV: 17147140

(Email: [email protected]
3. Dương Hoàng Khang

Điện thoại: 0367585983)
MSSV: 17147148

(Email: [email protected]

Điện thoại: 0888010021)

Ngành: Công Nghệ Kỹ Thuật Nhiệt
Khóa: 2017- 2021

Lớp 171470A, 171470B

1. Tên đề tài: “Tính toán kiểm tra kết hợp dựng Revit hệ thống ĐHKK của Khách
sạn Hilton Hạ Long”
2. Nhiệm vụ đề tài
- Tính toán kiểm tra hệ thống điều hòa không khí và rút ra nhận xét.
- Tính toán chọn thiết bị cho hệ thống điều hoà không khí - thông gió.
- Dựng lại hệ thống ĐHKK của Khách sạn Hilton Hạ Long bằng Revit.
3. Sản phẩm của đề tài
- Bài luận tốt nghiệp với các thông số tính toán.
- Sơ đồ hệ thống bằng phần mềm Revit.
4. Ngày giao nhiệm vụ đề tài:
5. Ngày hoàn thành nhiệm vụ:

TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc Lập- Tự Do- Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC
TP. Hồ Chí Minh, ngày

tháng năm

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên: Nguyễn Quốc Cường

MSSV: 17147130

Họ và tên sinh viên: Lê Lâm Thanh Hóa

MSSV: 17147140

Họ và tên sinh viên: Dương Hoàng Khang

MSSV: 17147148

Tên đề tài: “Tính toán kiểm tra kết hợp dựng Revit hệ thống ĐHKK của Khách sạn Hilton
Hạ Long”
Ngành đào tạo: Công nghệ Kỹ thuật Nhiệt
Họ và tên GV hướng dẫn: ThS. Lại Hoài Nam

Ý KIẾN NHẬN
...

...
hần nhập thông tin cho Wall
Tại phần Wall này chúng ta tra bảng Thống kê nhiệt hiện bức xạ qua kính tầng 9 để
tra thông số của bức xạ qua kính Q11. Chúng ta tiến hành nhập thông tin cho kích thước
của mặt kính tiếp giáp ngoài trời L=3,4m, H=3m cho công năng Phòng ngủ đôi 9-11 tầng
9 và tiếp theo ta nhập phần trăm của kính cho mỗi hướng của phòng. Tại đây ta chọn Wall
area= 40% và có nhiệt hiện bức xạ qua kính theo hướng Đông Nam.
182

Hình. Giao diện khi đã set Template của Walls
Phần nhập thông tin cho Partn/Floor.
- Bước 1: Ta vào mặt bằng và đo phòng này có tiếp giáp với các phòng khác mà các
không gian phòng đó không có điều hòa hay không? Nếu không gian đó không có điều hòa
thì chọn New Partition (Có ngăn vách) đo khoảng cách, chiều cao và nhập vào. Đối với
Phòng ngủ 9-11 tầng 9 bỏ qua bước này, vì tiếp giáp với các không gian có điều hòa.
- Bước 2:Tra xem tầng dưới của không gian phòng đó có tiếp giáp với khu vực đó
không điều hòa ở tầng dưới hay không? Nếu có tiếp giáp với khu vực không điều hòa thì
chọn New Floor và nhập dữ liệu. Ở công năng Phòng ngủ đôi 9-11 tầng 9 bỏ qua bước này,
vì tiếp giáp với khu vực có điều hòa ở tầng dưới.

Hình. Giao diện khi đã set Templates của Partn/Floors
Bước 5. Lựa chọn hệ thống gió: phần này chúng ta cần xác định sơ bộ xem công trình
cần sử dụng hệ thống gió loại nào thì phù hợp.
Bước này ta đặt tên và đánh số cho loại thiết bị để dễ dàng nhận biết và lựa chọn
thiết bị. Khu vực tính toán điển hình Phòng ngủ 9-11 tầng 9 thuộc loại FCU.
183

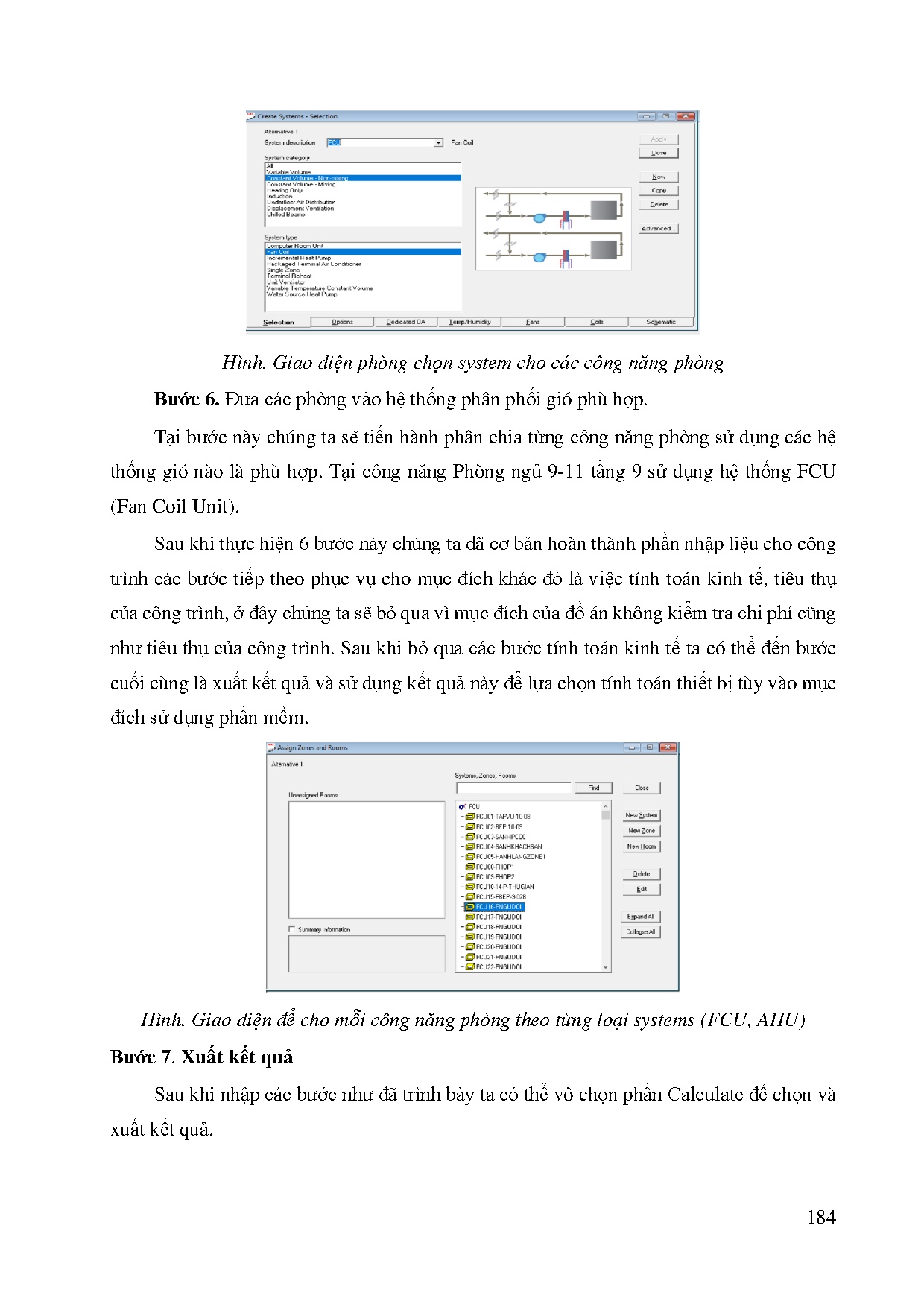

Hình. Giao diện phòng chọn system cho các công năng phòng
Bước 6. Đưa các phòng vào hệ thống phân phối gió phù hợp.
Tại bước này chúng ta sẽ tiến hành phân chia từng công năng phòng sử dụng các hệ
thống gió nào là phù hợp. Tại công năng Phòng ngủ 9-11 tầng 9 sử dụng hệ thống FCU
(Fan Coil Unit).
Sau khi thực hiện 6 bước này chúng ta đã cơ bản hoàn thành phần nhập liệu cho công
trình các bước tiếp theo phục vụ cho mục đích khác đó là việc tính toán kinh tế, tiêu thụ
của công trình, ở đây chúng ta sẽ bỏ qua vì mục đích của đồ án không kiểm tra chi phí cũng
như tiêu thụ của công trình. Sau khi bỏ qua các bước tính toán kinh tế ta có thể đến bước
cuối cùng là xuất kết quả và sử dụng kết quả này để lựa chọn tính toán thiết bị tùy vào mục
đích sử dụng phần mềm.

Hình. Giao diện để cho mỗi công năng phòng theo từng loại systems (FCU, AHU)
Bước 7. Xuất kết quả
Sau khi nhập các bước như đã trình bày ta có thể vô chọn phần Calculate để chọn và
xuất kết quả.

184
