TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC
--

ĐỒ ÁN TỐT NGHIỆP

TÍNH TOÁN – KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG
KHÍ VĂN PHÒNG THÀNH ỦY HCM VÀ TRIỂN KHAI
BẢN VẼ BẰNG PHẦN MỀM REVIT MEP 2019

SVTH

: NGUYỄN CHÍ QUỐC
NGUYỄN DUY TÂN

MSSV:

18147227
18147255

GVHD : ThS. VÕ KIM HẰNG

Thành phố Hồ Chí Minh, tháng 8 năm 2022

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC
--

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ kỹ thuật Nhiệt

Tên đề tài

TÍNH TOÁN – KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG
KHÍ VĂN PHÒNG THÀNH ỦY HCM VÀ TRIỂN KHAI
BẢN VẼ BẰNG PHẦN MỀM REVIT MEP 2019

SVTH

: NGUYỄN CHÍ QUỐC

MSSV:

NGUYỄN DUY TÂN
GVHD : ThS. VÕ KIM HẰNG

Thành phố Hồ Chí Minh, tháng 8 năm 2022

18147227
18147255

Đồ án tốt nghiệp

GVHD: ThS. Võ Kim Hằng
LỜI CÁM ƠN

Trong quá trình thực hiện đề tài, nhóm đã nhận được nhiều sự hỗ trợ và chúng em rất
biết ơn về điều đó. Đầu tiên, chúng em xin được gửi lời cảm ơn chân thành đến Cô ThS. Võ
Kim Hằng đã định hướng và giúp đỡ chúng em trong quá trình phát triển và xây dựng đồ án.
Cô đã giúp chúng em không những về mặt kỹ thuật mà còn cả trên phương diện tinh thần khi
luôn tạo động lực để nhóm chúng em có thể tiếp tục cho đến lúc cuối cùng.
Cô ThS. Võ Kim Hằng đã định hướng cho chúng em tính toán dựa trên những tiêu chuẩn
kỹ thuật, cũng như truyền đạt những kinh nghiệm quý báu trong việc kiểm tra và tính chọn
thiết bị cho tòa nhà. Bên cạnh đó xin được cảm ơn các Thầy Cô Bộ môn Công nghệ Nhiệt Điện lạnh đã truyền đạt những kiến thức chuyên ngành để chúng em có thể vận dụng và hoàn
thành đồ án tốt nghiệp.
Ngoài ra nhóm chúng em cũng xin chân thành cảm ơn tới quý Thầy cô trong Hội
đồng bảo vệ đồ án tốt nghiệp, những ý kiến, nhận xét và đánh giá từ quý Thầy cô sẽ là cơ sở
để nhóm rút kinh nghiệm và sẽ là hành trang quý báu cho chúng em trong công việc sau này.
Trong quá trình thực hiện, vì thời gian, kiến thức và kinh nghiệm thực tế còn hạn chế nên
nhóm chúng em không thể tránh khỏi việc sai sót. Nhóm em rất mong nhận được những ý
kiến đóng góp của Thầy Cô để có thể hoàn thiện tốt hơn đồ án của mình.
Chúng em xin chân thành cảm ơn!

i

Đồ án tốt nghiệp

GVHD: ThS. Võ Kim Hằng
MỤC LỤC

LỜI CÁM ƠN ....................................................................................................................... i
DANH MỤC TỪ VIẾT TẮT .............................................................................................. v
DANH MỤC HÌNH ẢNH ........
...

...
ilation system : Kiểu thông gió (Vent Fan).
Ceiling Board: Có trần hay không có trần (Avail). Floor Area: Diện tích sàn.
Ceiling Height: Chiều cao từ sàn đến trần (3,7 m). Equipments - Nhiệt hiện và nhiệt
ẩn của thiết bị (1805 W).
Roof &amp Non – Cond ceiling area: Diện tích phía trên không điều hòa.
Upper Room: Phòng bên trên không điều hòa.
Flat Roof: Mái bằng.
Inclined Roof: Mái nghiêng. Glass: Mái kính.
Non – Conditioned Floor Area (nền): Diện tích phía dưới không điều hòa.
Earth floor: Nền tiếp xúc với mặt đất (tầng trệt).
Air layer exit: Tầng dưới có trần giả và không có điều hòa.
120

Đồ án tốt nghiệp

GVHD: ThS. Võ Kim Hằng

Air layer no: Tầng dưới không có trần giả và không có điều hòa.
Pilotis: Không gian bên dưới là ngoài trời.
Equipment: Nhiệt máy móc sử dụng trong phòng. Có thể vào Heat Source Input
chọn nguồn tham khảo.
Outer Wall Length: Chiều dài của tường tiếp xúc trực tiếp với bên ngoài.
Window area on Outer Wall: Diện tích kính trên bức tường tiếp xúc trực tiếp với
bên ngoài.
Inner Wall Length for Non-Cond Space: Chiều dài tường trong giáp với không gian
không điều hòa.

O.H.T.C (Over Heat Transfer Coeff) – Hệ số truyền nhiệt của phòng
Bước 3: Xuất tải của toàn bộ công trình
Để xuất tải ta chọn Main Menu Sum Print Start.

121

Đồ án tốt nghiệp

GVHD: ThS. Võ Kim Hằng

Xuất tải của toàn bộ công trình
122

Đồ án tốt nghiệp

GVHD: ThS. Võ Kim Hằng

Phụ lục 3:
Phần mềm đã sử dụng trong dự án
- Psychrometric Analyzer của hãng Macquay,version 3.8
- PipeSizer của hãng Macquay ,version 6.2
- DuctChecker Pro
- Head Load Calculation HKGSG của hãng Daikin, version 2.05
- Enscape của nhà phát hành Enscape GmBh

123

Đồ án tốt nghiệp

GVHD: ThS. Võ Kim Hằng

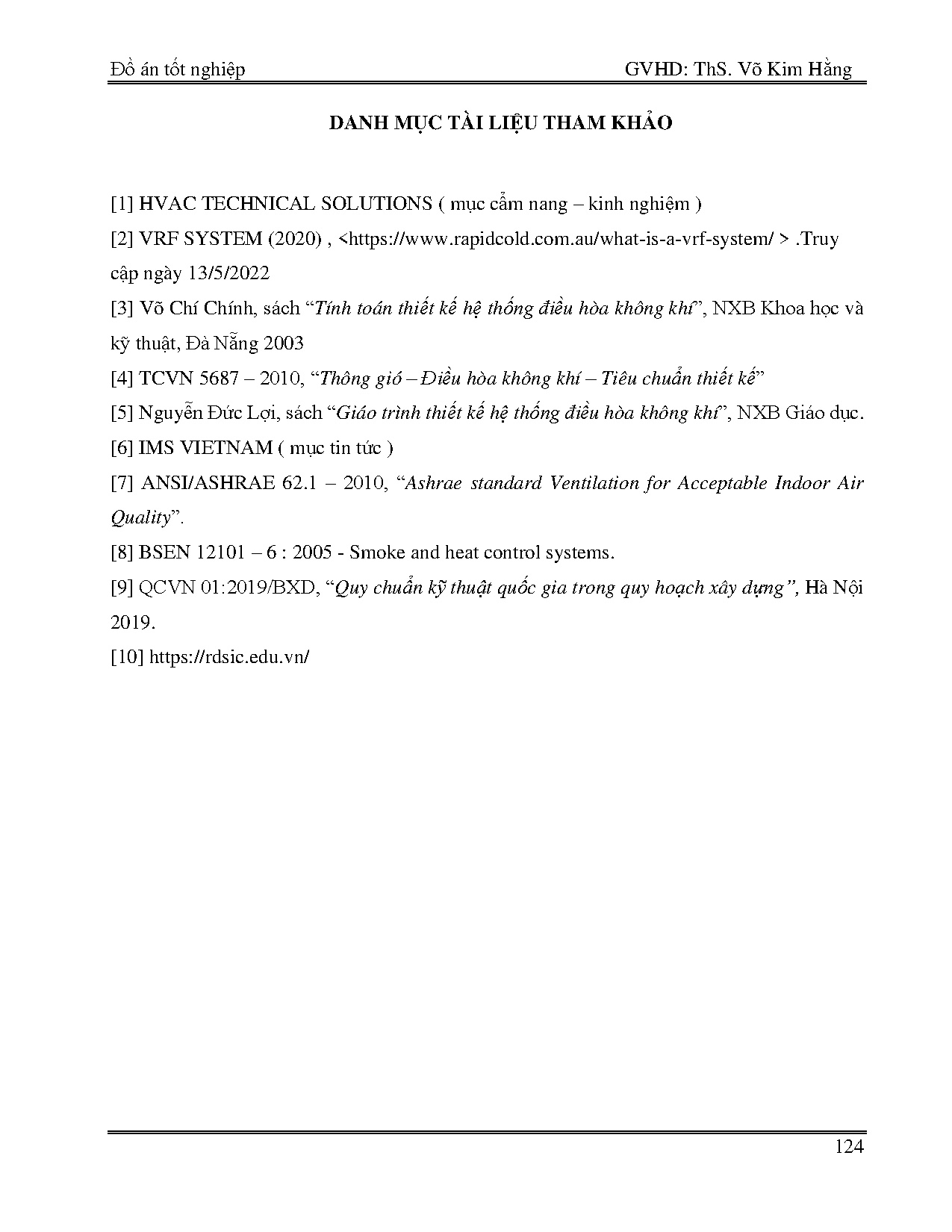

DANH MỤC TÀI LIỆU THAM KHẢO

[1] HVAC TECHNICAL SOLUTIONS ( mục cẩm nang – kinh nghiệm )
[2] VRF SYSTEM (2020) , https://www.rapidcold.com.au/what-is-a-vrf-system/ .Truy
cập ngày 13/5/2022
[3] Võ Chí Chính, sách “Tính toán thiết kế hệ thống điều hòa không khí”, NXB Khoa học và
kỹ thuật, Đà Nẵng 2003
[4] TCVN 5687 – 2010, “Thông gió – Điều hòa không khí – Tiêu chuẩn thiết kế”
[5] Nguyễn Đức Lợi, sách “Giáo trình thiết kế hệ thống điều hòa không khí”, NXB Giáo dục.
[6] IMS VIETNAM ( mục tin tức )
[7] ANSI/ASHRAE 62.1 – 2010, “Ashrae standard Ventilation for Acceptable Indoor Air
Quality”.
[8] BSEN 12101 – 6 : 2005 - Smoke and heat control systems.
[9] QCVN 01:2019/BXD, “Quy chuẩn kỹ thuật quốc gia trong quy hoạch xây dựng”, Hà Nội
2019.
[10] https://rdsic.edu.vn/

124
