TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

NGÀNH: CÔNG NGHỆ KỸ THUẬT NHIỆT
MÔN HỌC: ĐỒ ÁN TỐT NGHIỆP
MÃ MÔN HỌC: UNTH472832

ĐỀ TÀI
TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ VÀ THÔNG
GIÓ DỰ ÁN CHUNG CƯ STELLAR GARDEN
GVHD: TS. Đặng Hùng Sơn
Sinh viên thực hiện:
Họ và tên

MSSV

1. Chế Bá Thành

18147137

2. Hồ Thiện Tân

18147133

3. Hoàng Ngọc Tuyên

18147159

TP.HCM, ngày 23 tháng 07 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
TP. Hồ Chí Minh, ngày 23 tháng 07 năm 2023
NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: 1. Chế Bá Thành

MSSV: 18147137

2. Hồ Thiện Tân

18147133

3. Hoàng Ngọc Tuyên

18147159

Chuyên ngành: Công nghệ Kỹ thuật Nhiệt

Mã ngành đào tạo: 52510206

Khóa: 2018 - 2022

Hệ đào tạo: Chính quy
Tên đề tài:

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ VÀ THÔNG
GIÓ DỰ ÁN CHUNG CƯ STELLAR GARDEN
1. Nhiệm vụ đề tài:
Tính toán kiểm tra hệ thống điều hòa không khí và rút ra nhận xét.
Tính toán chọn thiết bị cho hệ thống điều hoà không khí - thông gió.
2. Sản phẩm của đề tài:
Kết quả tính toán.
Nhận xét và kiến nghị cho công trình.
3. Ngày giao nhiệm vụ đề tài: 09/06/2023
4. Ngày hoàn thành nhiệm vụ: 15/07/2023
TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
TP. Hồ Chí Minh, ngày 23 tháng 07 năm 2023
PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Tên đề tài:
TTÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ VÀ THÔNG
GIÓ DỰ ÁN CHUNG CƯ STELLAR GARDEN
Họ tên sinh viên: 1. Chế Bá Thành

MSSV: 18147137

2. Hồ Thiện Tân

18147133

3. Hoàng Ngọc Tuyên

18147159

Chuyên ngành: Công nghệ Kỹ thuật Nhiệt
Họ và tên GVHD: TS. Đặng Hùng Sơn
Ý KIẾN VÀ NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy).
................................................................................................................................................
................................................................................................................................................
................................................................................................................................................
................................................................................................................................................
2. Nhận xét về kết quả thực hiện của ĐATN (không đánh máy).
2.1. Kết cấu, cách thức trình bày
...

...
thống hút khói:
4.1. Tính hút khói hành lang:
Ví dụ tính lưu lượng khói cần hút ở hàng lang tầng 1 với chiều rộng, chiều cao
cửa lối thoát hiểm lần lượt là B = 1.5 (m), H = 2.5 (m).
Lượng khói thải được xác định bởi CT [4.12] khi B = 1.5 (m), H = 2.5 (m) là:
G1 = 4300 x B x n x H1.5 = 4300 x 1.5 x 0.97 x 2.5 = 24730 (kg/h).
Do đó G1 = 40407 (m3/h) = 11224 (L/s).
Lưu lượng khói thải tính toán

Lưu lượng khói thải thiết kế

Sai lệch (%)

11224

11224

0

Bảng 4.7. Kết quả so sánh lưu lượng gió thải giữa tính toán và thiết kế.
Kết luận: Sau khi tính toán bằng tay, kết quả so sánh với công ty thiết kế thì không
xảy ra sai lệch. Đạt yêu cầu tính toán.

75

GVHD: TS. Đặng Hùng Sơn

ĐỒ ÁN TỐT NGHIỆP

CHƯƠNG V: KẾT LUẬN VÀ KIẾN NGHỊ
1. Kết luận:
Dự án tính toán kiểm tra điều hòa không khí và thông gió cho dự án chung cư Stellar
Garden đã thể hiện sự quan tâm đến sự thoải mái và sức khỏe của cư dân thông qua việc
đảm bảo chất lượng không khí trong các không gian chung và căn hộ riêng lẻ. Các tính
toán đã đáp ứng được yêu cầu kỹ thuật và tiêu chuẩn về thông gió, giúp duy trì không khí
trong lành và lưu thông trong toàn bộ tòa nhà.Hệ thống điều hòa không khí trong dự án
chung cư Stellar Garden đã được kiểm tra và cho thấy hoạt động ổn định. Điều này đảm
bảo rằng hệ thống có khả năng cung cấp không khí thoải mái và tươi mát cho cư dân trong
toàn bộ tòa nhà.
2. Kiến Nghị:
Dựa trên nghiên cứu và thực hiện đồ án, chúng em xin đề xuất một số kiến nghị nhằm
cải thiện hiệu quả và sự tiện ích của hệ thống điều hòa không khí.
+ Trong quá trình tính toán xuất hiện sự sai lệch lớn ở công suất làm lạnh của khu
vực cafe giải khát 2. Nhóm xin đề xuất bổ sung thêm một dàn lạnh giấu trần ống gió
FXSQ125PAVE và thay thế dàn nóng 40 (kW) thành dàn nóng RXQ20A 56 (kW).
+ Tiếp tục theo dõi và kiểm tra chất lượng không khí
+ Đào tạo và hướng dẫn người sử dụng thiết bị
+ Xem xét sử dụng công nghệ tiên tiến

76

GVHD: TS. Đặng Hùng Sơn

ĐỒ ÁN TỐT NGHIỆP

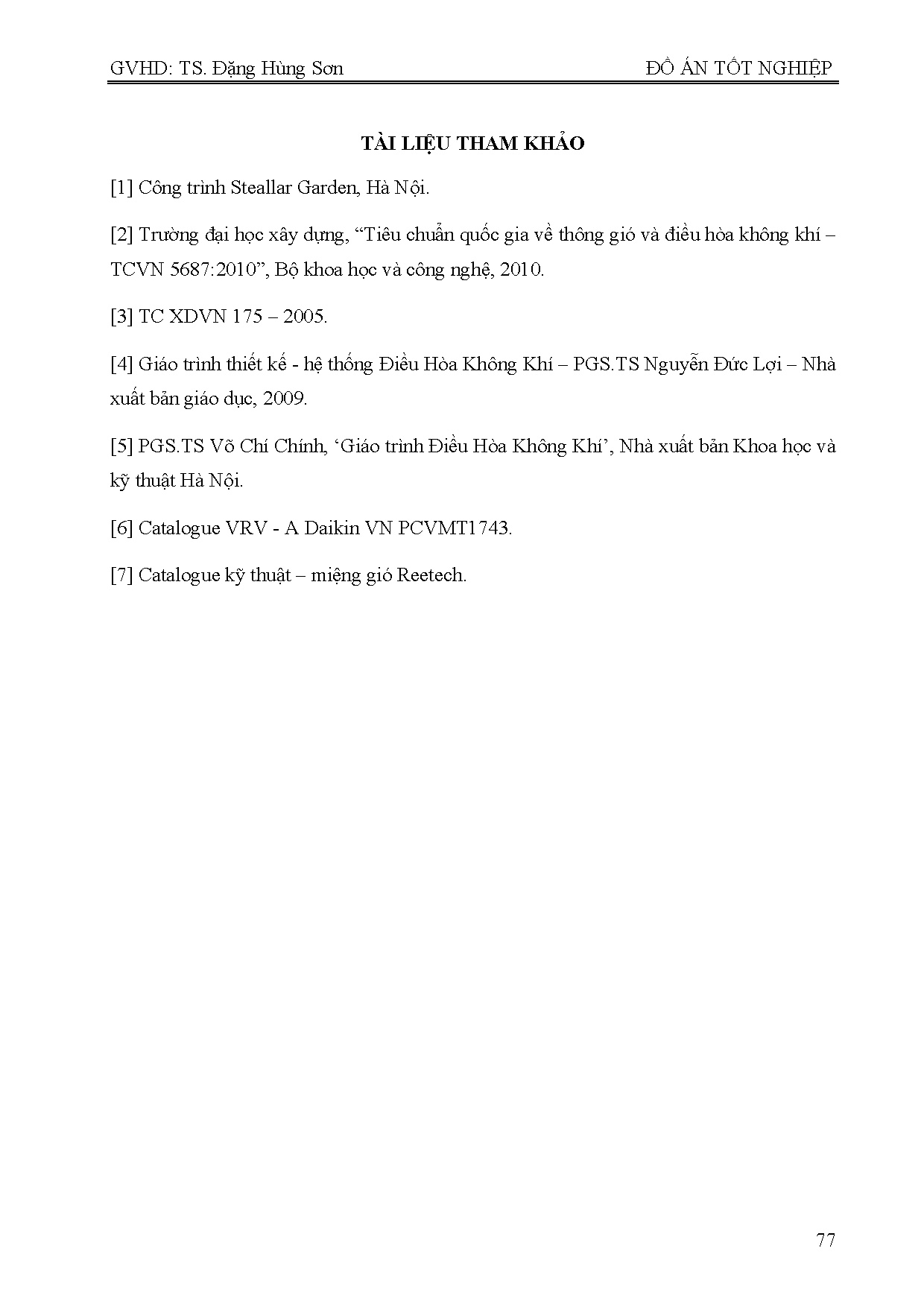

TÀI LIỆU THAM KHẢO
[1] Công trình Steallar Garden, Hà Nội.
[2] Trường đại học xây dựng, “Tiêu chuẩn quốc gia về thông gió và điều hòa không khí –
TCVN 5687:2010”, Bộ khoa học và công nghệ, 2010.
[3] TC XDVN 175 – 2005.
[4] Giáo trình thiết kế - hệ thống Điều Hòa Không Khí – PGS.TS Nguyễn Đức Lợi – Nhà
xuất bản giáo dục, 2009.
[5] PGS.TS Võ Chí Chính, ‘Giáo trình Điều Hòa Không Khí’, Nhà xuất bản Khoa học và
kỹ thuật Hà Nội.
[6] Catalogue VRV - A Daikin VN PCVMT1743.
[7] Catalogue kỹ thuật – miệng gió Reetech.
