TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ kỹ thuật nhiệt

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA
KHÔNG KHÍ VÀ DỰNG MÔ HÌNH 3D
CHO DỰ ÁN TRUNG TÂM TRIỂN LÃM
WORLD TRACE CENTER EXPO BÌNH DƯƠNG
SVTH: Nguyễn Tấn Phát
MSSV: 17147167
SVTH: Nguyễn Thị Công Dung
MSSV: 17147131
SVTH: Hoàng Văn Lương
MSSV: 17147160
GVHD: TS. Nguyễn Xuân Viên

Tp. Hồ Chí Minh, tháng 8, năm 2021

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc Lập – Tự Do – Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày 30 tháng 03 năm 2021

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên: 1. Nguyễn Tấn Phát

MSSV: 17147167

(E-mail: [email protected]

Điện thoại: 0374740886)

2. Nguyễn Thị Công Dung

MSSV: 17147131

(E-mail: [email protected]

Điện thoại: 0704992623)

3. Hoàng Văn Lương

MSSV: 17147160

(E-mail: [email protected]

Điện thoại: 0334319753)

Ngành: Công nghệ Kỹ thuật Nhiệt
Khóa: 2017 - 2021

Lớp: 171470A, 171470B

1. Tên đề tài
Tính toán kiểm tra hệ thống điều hòa không khí và dựng mô hình 3D cho dự án
Trung tâm Triển lãm World Trace Center EXPO Bình Dương.
2. Nhiệm vụ đề tài
- Tính toán kiểm tra lại hệ thống điều hòa không khí cho dự án Trung tâm Triển
lãm World Trace Center EXPO Bình Dương.
- Tính toán chọn thiết bị cho hệ thống điều hòa không khí.
3. Sản phẩm của đề tài
- Cuốn thuyết minh đồ án.
- Bản vẽ 3D hệ thống điều hòa không khí cho công trình.
4. Ngày giao nhiệm vụ đề tài: 30/3/2021
5. Ngày hoàn thành nhiệm vụ: 25/8/2021
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc Lập – Tự Do – Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC
Bộ môn: Công nghệ Nhiệt – Điện lạnh

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ tên sinh viên:

MSSV:
1. Nguyễn Tấn Phát

17147167

2. Nguyễn Thị Công Dung

17147131

3. Hoàng Văn Lương

17147160

Tên đề tài: Tính toán kiểm tra hệ thống điều hòa không khí và dựng mô hình 3D cho
dự án Trung tâm Triển lãm World Trace Center EXPO Bình Dương.
Ngành: Công nghệ Kỹ thuật Nhiệt
Họ và tên Giảng viên hướng dẫn: Nguyễn Xuân Viên
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy)
...........................................................................................................................................
..........................................................
...

...

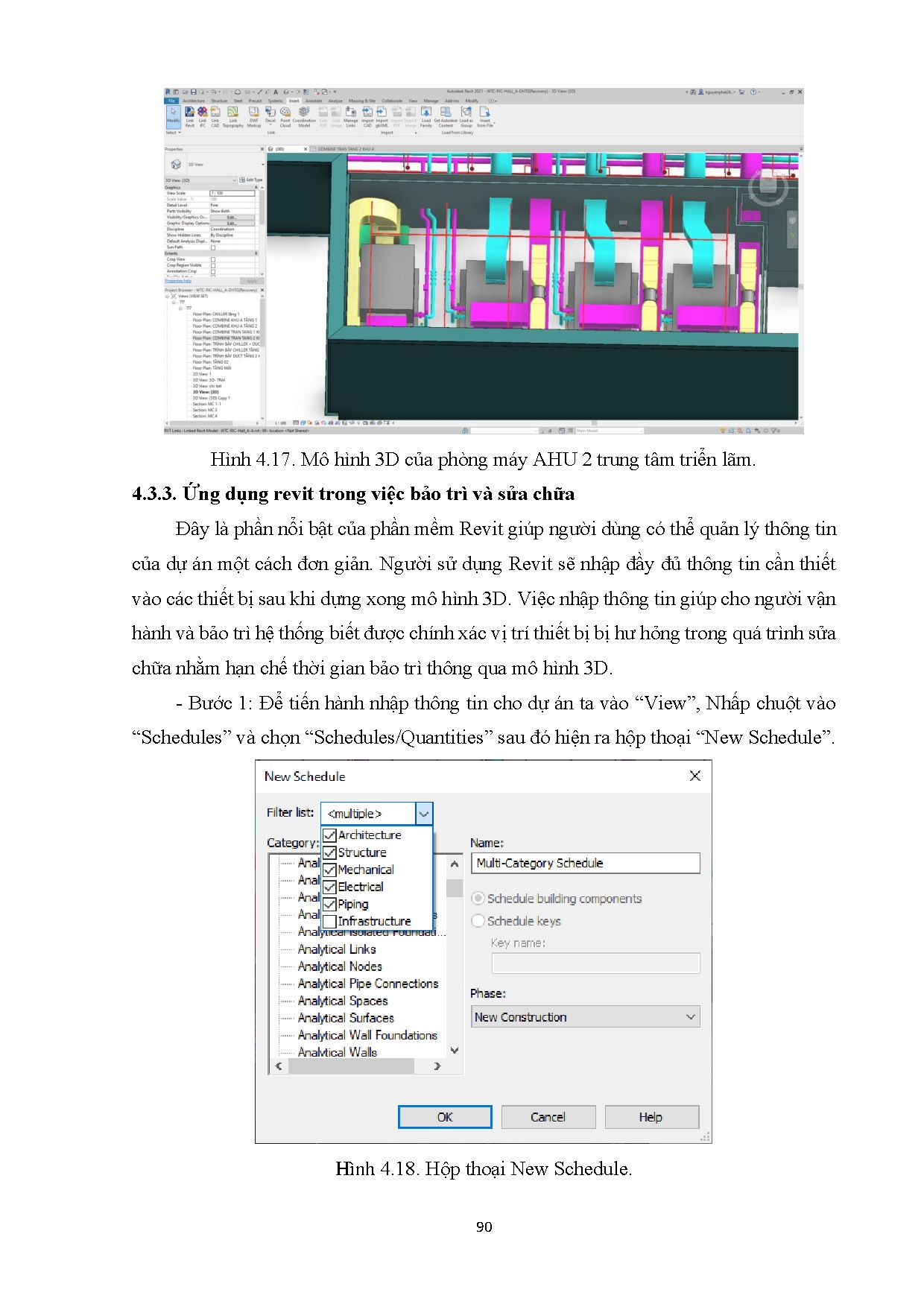

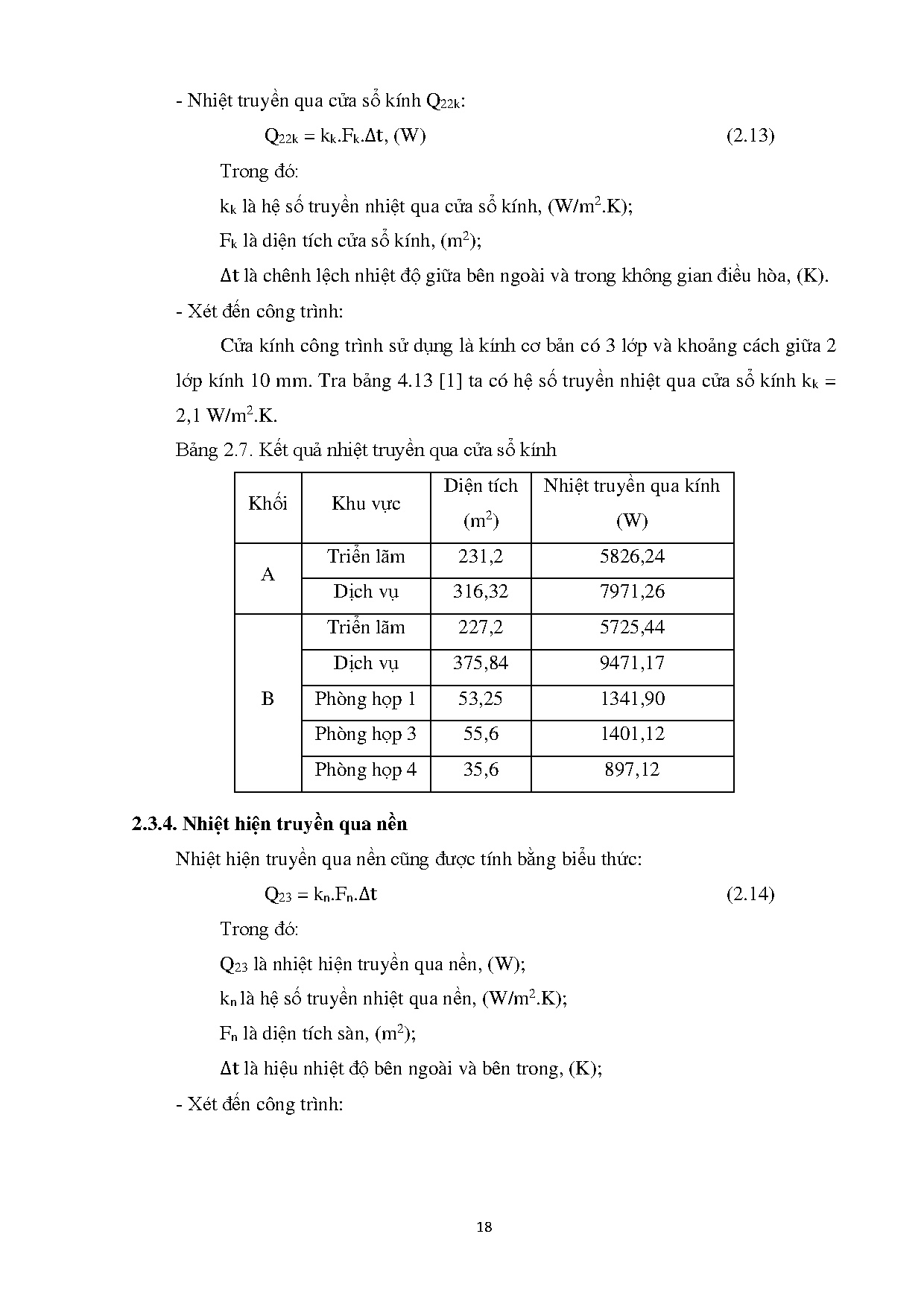

1

3

7

VCD

1

8

8

Miệng gió

1

25

Tổng

89

Bảng 3.4. Tổn thất ma sát nhà vệ sinh 3 khối B
Chiều dài

Tổn thất trên 1m ống

Tổn thất

(m)

(Pa/m)

(Pa)

Ma sát dọc đường

9,5

1 Pa

9,5

Ống mềm

1

2,74 Pa

2,74

Tiêu âm

1

-

67

Chi tiết tổn thất

Tổng

79,24

Phụ lục 4: Quy trình tính toán trên phần mềm Trace 700
- Bước 1: Tạo dự án mới, tiến hành đổi đơn vị và bản đồ ở mục Options.

119

Hình 4.1. Công cụ đổi đơn vị của phần mềm.
- Bước 2: Nhập thông tin dự án ở mục Enter Project Information.

Hình 4.2. Thông tin của dự án
- Bước 3: Chèn thư viện thời tiết vào. Bấm chọn Libraries trên thanh công cụ. Cửa
sổ Library/ Template Editors hiện ra, chọn File/Import Custom Library. Tìm đến file
thư viện thời tiết vào chèn vào.
- Bước 4: Chọn thời tiết nơi công trình xây dựng ở mục Weather
Information.
120

- Bước 5: Tạo các Template mẫu ở mục Templates.

Hình 4.3. Các thông số tải nhiệt theo mật độ tải.
Chọn Add Global và chọn công năng phòng ở mục Deion. Tiến hành thiết
lập các thông số như mật độ người, tải thiết bị, nhiệt tỏa do đèn ở thông số Internal Load.
Tiến hành nhập các thông số tương tự ở các mục Airflow, Thermalstat, Construction và
Room.
Bước 6: Tiến hành nhập các thông số chi tiết cho từng phòng trong công trình ở
mục Creat Room.

Hình 4.4. Thông tin cơ bản của phòng cần tính tải.
121

Ở phần Single Sheet sẽ thể hiện tất cả các thông tin như diện tích sàn, mái, kính,
hệ số dẫn nhiệt, mật độ người,… Nhập các thông tin của phòng cần tính vào các mục
Room, Roofs, Walls, Int Loads, Airflows và Pathn/Floors để tiến hành tính tải.
- Bước 7: Chọn thiết bị AHU hoặc FCU tùy theo công năng phòng ở mục
Systems.

Hình 4.5. Chọn thiết bị phù họp cho phòng.
Tiến hành chọn thiết bị ở mục ion. Chọn nhiệt độ vào coil ở mục Dedicated
OA nếu công trình sử dụng PAU để làm lạnh không khí tươi. Chọn cột áp quạt ở mục
Fans và hệ số đồng thời ở mục Coils.
- Bước 8: Chọn thiết bị vào phòng cho phù hợp.

122

Hình 4.6. Phân bổ thiết bị cho phòng.
Bước 9: Tính toán và xuất file tính tải lạnh của công trình ở mục Calculate and
View Results

Hình 4.7. Cửa sổ xuất file sau khi tính tải.

123

Phụ lục 5: Hình ảnh sơ đồ nguyên lý các hệ thống lạnh trích từ bản vẽ công trình

Hình 5.1. Sơ đồ nguyên lý hệ thống cấp nước chiller khối A

Hình 5.2. Sơ đồ nguyên lý hệ thống cấp nước chiller khối B

124

Hình 5.3. Sơ đồ nguyên lý hệ thống ống gió khối A

125

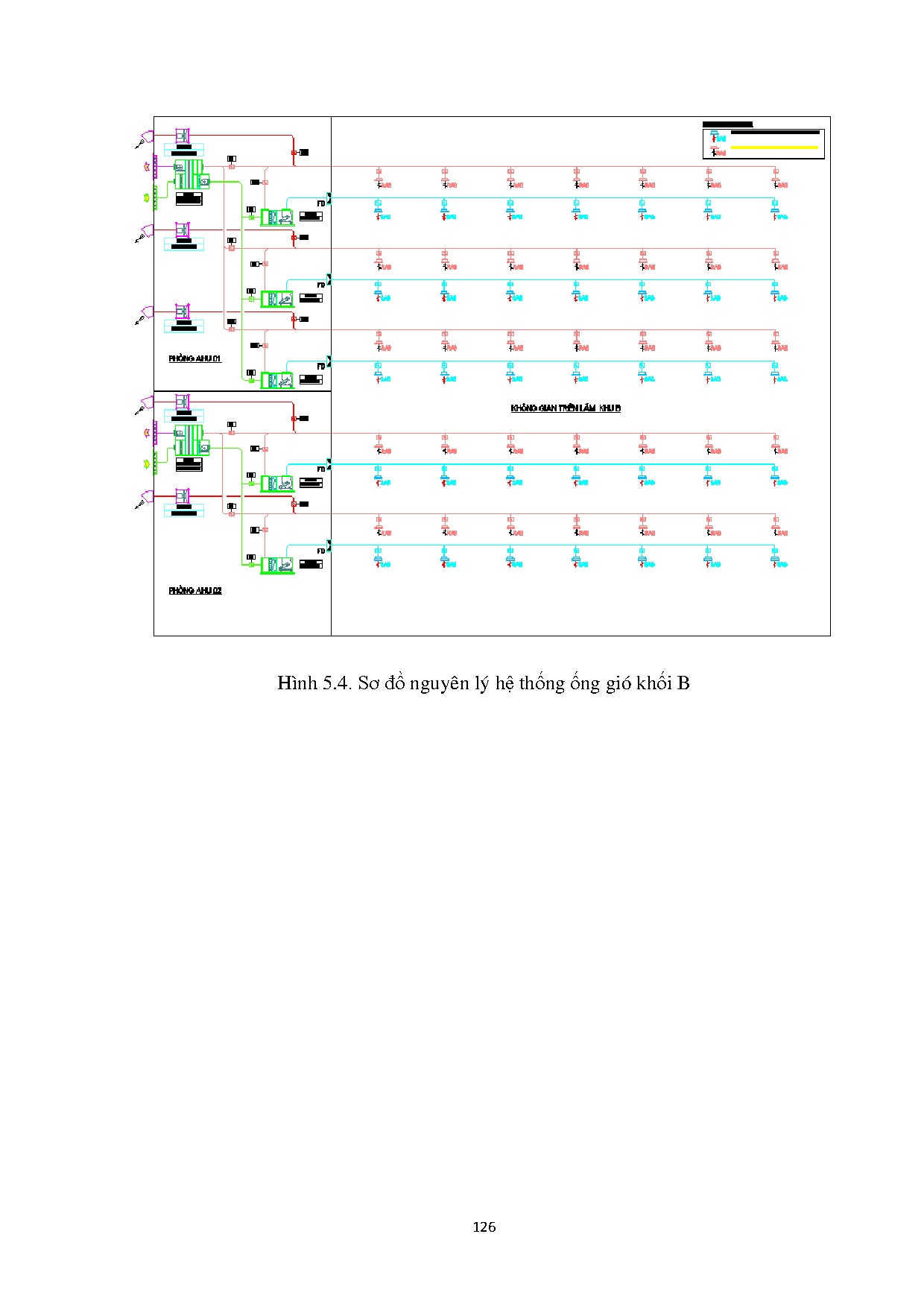

Hình 5.4. Sơ đồ nguyên lý hệ thống ống gió khối B

126
