ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ,
THÔNG GIÓ VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT CHO
TÒA NHÀ 29B NGUYỄN ĐÌNH CHIỂU

GVHD: ThS. NGUYỄN HOÀNG TUẤN
SVTH:

MSSV

1. NGUYỄN ĐÌNH TÂN

20147049

2. TRƯƠNG TUẤN KIỆT

20147107

Thành phố Hồ Chí Minh, tháng 1 năm 2024

LỜI CẢM ƠN
Giai đoạn thực hiện đồ án tốt nghiệp là giai đoạn quan trọng nhất trong hành trình
học tập của mỗi sinh viên. Việc thực hiện đồ án tốt nghiệp không chỉ nhằm trang bị cho
sinh viên kỹ năng nghiên cứu, tìm kiếm thông tin mà còn là cơ hội để sinh viên tích lũy
kiến thức quý báu trước khi tốt nghiệp.
Chúng em xin gửi đến lời cảm ơn đến quý thầy cô, giảng viên bô môn Công Nghệ
Nhiệt Điện Lạnh của Trường Đại học Sư Phạm Kỹ Thuật TP. HCM. Đặt biệt là Giảng viên
hướng dẫn thầy Nguyễn Hoàng Tuấn, thầy luôn sẵn sàng hướng dẫn và chia sẻ những kiến
thức quý giá về chuyên ngành, làm nền tảng giúp chúng em có thể hoàn thiện được báo
cáo đồ án tốt nghiệp. Đồng thời chúng em xin gửi lời cảm ơn chân thành đến kĩ sư Tiêu
Anh Dân làm việc tại Công ty TNHH Aurecon Việt Nam đã hỗ trợ nhiệt tình trong quá
trình thực hiện đồ án.
Trong đồ án tốt nghiệp của tụi em sẽ không thể tránh khỏi những thiếu sót, vì tụi em
có thể còn những kiến thức hạn chế, cũng như kinh nghiệm thực tế. Vì thế tụi em rất mong
sẽ nhận được những nhận xét góp ý từ quý thầy cô trong hội đồng, để đồ án của tụi em có
thể hoàn thiện hơn, đồng thời tích lũy kinh nghiệm kiến thức quý giá cho công việc sau
này. Chúng em xin chân thành cảm ơn!
Sinh viên thực hiện:
1. Nguyễn Đình Tân
2. Trương Tuấn Kiệt

1

TÓM TẮT ĐỒ ÁN
Chúng em lựa chọn đề tài :” Tính toán kiểm tra hệ thống điều hòa không khí, thông
gió và triển khai bản vẽ bằng phần mềm Revit cho tòa nhà 29B Nguyễn Đình Chiểu”. Vì
công trình này là công trình chung cư hạng sang, các căn hộ được thiết kế sang trọng, cùng
nhiều tiện ích khác. Ở dự án này, hệ thống điều hoà cho các căn hộ được thiết kế sử dụng
các loại như Multi và VRF, hệ thống thông gió khí thải trong nhà được bố trí riêng cho
từng căn hộ, cùng với đó là hệ thống tạo áp cho toà nhà.
Bố cục của đồ án bao gồm 4 chương:
Chương 1. Tổng quan về điều hoà không khí: xem xét ưu điểm nhược điểm của từng
loại hệ thống điều hoà không khí từ đó đưa ra lựa chọn sử dụng hệ thống VRF cho công
trình căn hộ chung cư.

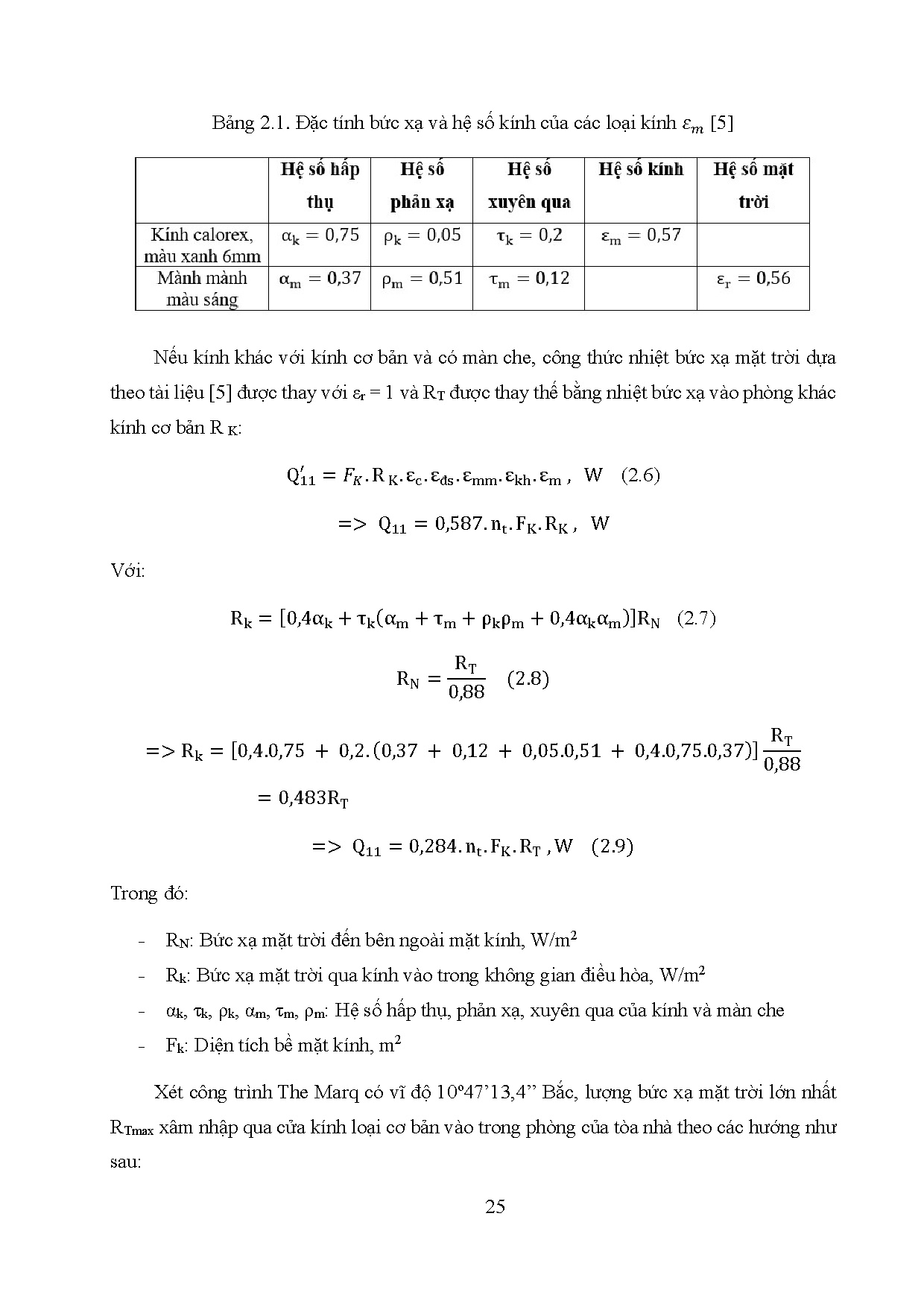

Chương 2. Tính toán phụ tải lạnh công trình: sử dụng phương pháp Carrier để tính
toán tải lạnh cho công
...

...
ợng kính ở cột (Qty):chiều dài kính (length) và chiều cao kính (height).
Các thông số trong mục Internal Loads và Airflows sẽ tự động cập nhật khi chúng ta thiết
lập trong mục Templates trước đó.
113

-Ở các mục Room, Roofs, Walls, Int Loads, Air Flow các giá trị được phần mềm tự động
điền vào do được thiết lập trong phần khai báo Template. Nếu có một phòng nào đó trong
công trình có sự khác biệt thì ta vẫn có thể nhập giá trị thủ công tại các mục này mà không
cần điều chỉnh các phần ở Template đã khai báo trước đó.
- Partition: Là phần tường tiếp xúc với không gian đệm có sự chênh lệch nhiệt độ so với
nhiệt độ bên trong phòng như khu vực hàng lang, sảnh thang máy, phòng đệm, …

Hình phụ lục 2.11. Giao diện mục tạo phòng cho công trình
Bước 5: Lựa chọn hệ thống thông gió cho công trình.

114

Hình phụ lục 2.12. Chọn hệ thống thông gió cho công trình

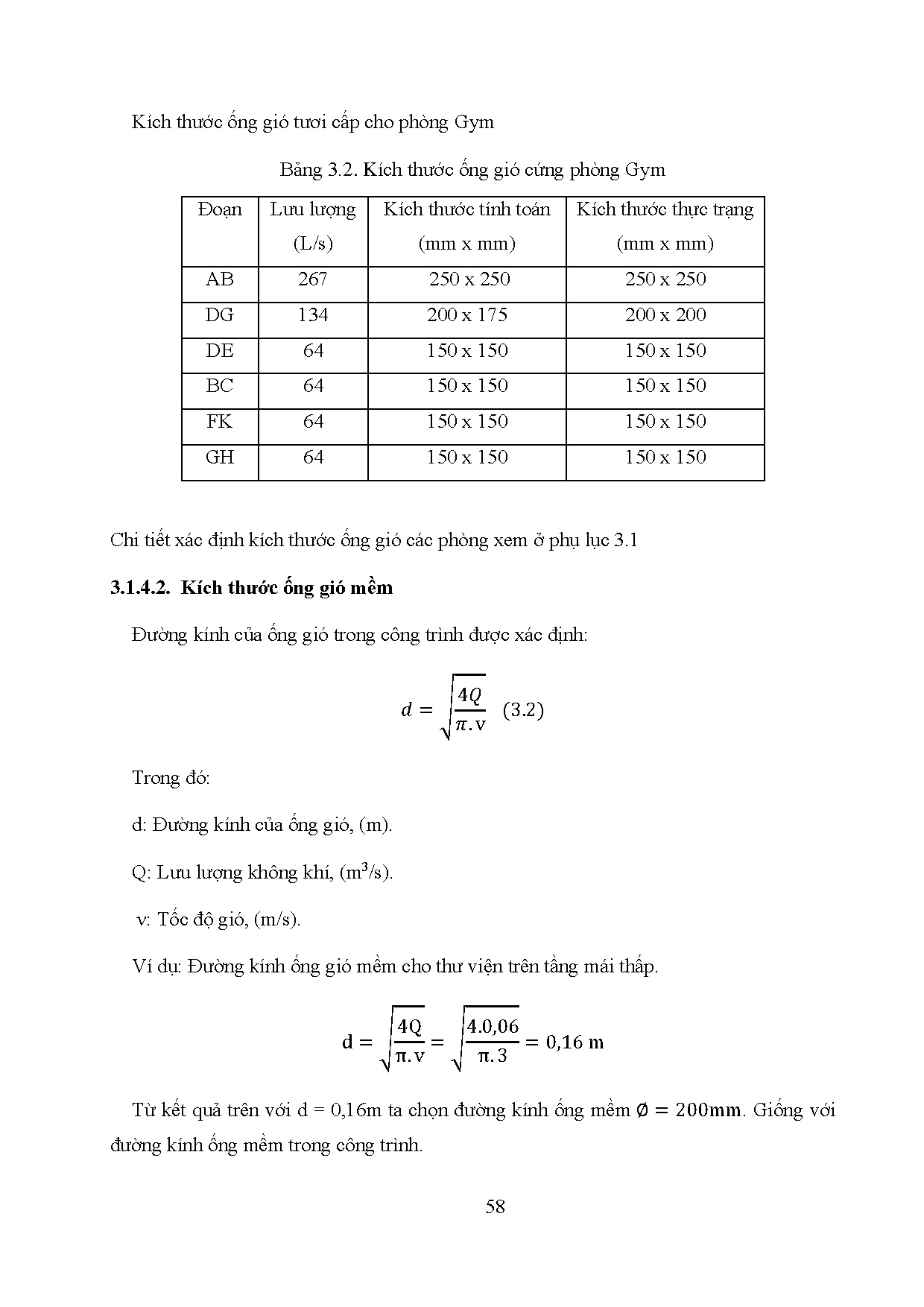

Phụ lục 3.1: Xác định kích thước các đường ống gió
Bảng phụ lục 3.1 Kích thước đường ống cấp gió tươi
Tên Phòng

Lưu lượng

Kích thước ống gió

(L/s)

(mm x mm)

AB

267

250 x 250

DG

134

200 x 200

BC

64

150 x 150

DE

64

150 x 150

FK

64

150 x 150

GH

64

150 x 150

AB

84

150 x 150

BC

42

150 x 100

BD

42

150 x 100

Thư viện

AB

60

150 x 100

Phòng chức năng

AB

59

150 x 100

01, 02

BI

28

150 x 100

Phòng gym

Phòng Billard

Đoạn

115

CD

21

150 x 100

Sảnh thang máy

AB

106

250 x 100

BM LB-01-02-08

BC

29

150 x 100

DE

77

150 x 100

EH

34

150 x 100

FG

43

150 x 100

Sảnh thang máy

AB

109

250 x150

BM LB-04-05-07

BC

33

150 x 100

DE

76

150 x 100

FH

33

150 x 100

FG

43

150 x 100

116

Phụ lục 3.2. Bảng tính tổn thất áp suất cục bộ bằng phần mềm ASHARE DUCT
FITTING DATABASE

Hình phụ lục 3.1.Tổn thất qua bộ thu tính bằng phần mềm ASHARE FUCT FITTING
DATA BASE

117

Hình phụ lục 3.2. Tổn thất qua bộ chuyển tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

118

Hình phụ lục 3.3. Tổn thất qua gót giày 1 tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

119

Hình phụ lục 3.4. Tổn thất qua gót giày 2 tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

120

Hình phụ lục 3.5. Tổn thất qua gót giày 3 tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

121

Hình phụ lục 3.6. Tổn thất qua gót giày 4 tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

122

Hình phụ lục 3.7. Tổn thất áp suất qua co tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

123

Hình phụ lục 3.8. Tổn thất áp suất qua co tính bằng phần mềm ASHARE FUCT
FITTING DATA BASE

124
