TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC
BỘ MÔN CÔNG NGHỆ KỸ THUẬT NHIỆT

ĐỒ ÁN TỐT NGHIỆP

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HOÀ
KHÔNG KHÍ, THÔNG GIÓ VÀ TRIỂN KHAI BẢN VẼ
BẰNG PHẦN MỀM AUTOCAD VÀ REVIT CHO TOÀ
NHÀ MOBIFONE ĐÀ NẴNG

GVHD: TS. NGUYỄN VĂN VŨ
SVTH: ĐOÀN QUỐC BẢO
MSSV: 20147242
SVTH: HỨA VĂN BẢO
MSSV: 20147078

TP. Hồ Chí Minh, tháng 07 năm 2024

LỜI CẢM ƠN
Trong quá trình thực hiện khóa luận tốt nghiệp, nhóm chúng em muốn bày tỏ lòng biết
ơn sâu sắc tới Thầy Nguyễn Văn Vũ về sự hướng dẫn và sự động viên mà Thầy đã dành
cho nhóm em trong suốt hành trình thực hiện đề tài “Tính toán kiểm tra hệ thống điều
hoà không khí, thông gió và triển khai bản vẽ bằng phần mềm AutoCAD và Revit cho
toà nhà Mobifone Đà Nẵng”
Sự am hiểu, sự kiên nhẫn và sự khích lệ của Thầy không chỉ giúp nhóm em vượt qua
những thử thách và khó khăn trong quá trình nghiên cứu mà còn là nguồn động viên lớn
lao giúp nhóm em phát triển và hoàn thiện bản thân.
Để hoàn thành đồ án tốt nghiệp này, nhóm em đã hưởng lợi từ sự chỉ dẫn sâu sắc và
những góp ý xây dựng của Thầy, Cô. Những buổi hướng dẫn, cuộc trò chuyện, và sự phản
hồi chi tiết từ Thầy, Cô đã giúp nhóm em hiểu sâu hơn về chủ đề của mình và phát triển kỹ
năng nghiên cứu, tính toán của mình. Bên cạnh đó, nhóm em cũng muốn dành lời cảm ơn
đặc biệt đến gia đình, bạn bè và những người thân yêu đã luôn ủng hộ và động viên trong
suốt quá trình học tập và nghiên cứu. Sự hỗ trợ và tình cảm của họ đã là nguồn động viên
lớn giúp nhóm chúng em vượt qua những thời kỳ khó khăn và tạo điều kiện thuận lợi để
tiến xa hơn trong hành trình này.
Cuối cùng, nhóm chúng em muốn gửi lời cảm ơn chân thành đến tất cả các thầy cô,
bạn bè và gia đình đã đến dự buổi bảo vệ đồ án của chúng em và chia sẻ niềm vui với nhóm
em trong ngày quan trọng này.
Những kinh nghiệm và bài học chúng em đã học được trong quá trình tính toán và
kiểm tra này sẽ luôn là tài sản quý giá trong sự nghiệp và cuộc sống của chúng em. Một
lần nữa nhóm chúng em xin chân thành cảm ơn sự hỗ trợ và đóng góp của mọi người vào
thành công của nhóm chúng em.

TÓM TẮT
Nhóm em xin tóm tắt sơ lược về bài khóa luận của nhóm với đề tài “Tính toán kiểm
tra hệ thống điều hoà không khí, thông gió và triển khai bản vẽ bằng phần mềm Autocad
và Revit cho toà nhà Mobifone Đà Nẵng” bao gồm những nội dung chính như sau: tính
toán tải lạnh cho tòa nhà bằng phương pháp Carrier kết hợp phần mềm tính tải lạnh
Heatload DaiKin. So sánh phương ph
...

...
ảo tính an toàn và bền vững của công
trình sau khi hoàn thành.
Nhóm em đã cân nhắc và đưa ra các giải pháp thiết kế nhằm tối ưu chi phí đầu tư ban
đầu và giảm thiểu chi phí vận hành trong quá trình sử dụng. Việc này bao gồm lựa chọn
thiết bị có hiệu suất cao và phối hợp các hệ thống để đảm bảo tiết kiệm năng lượng.
Việc sử dụng AutoCAD và Revit cho phép nhóm em kiểm tra hệ thống HVAC một
cách đa dạng và linh hoạt. AutoCAD đã hỗ trợ cho việc vẽ các bản vẽ chi tiết và sơ đồ 2D,
trong khi đó Revit đã giúp nhóm em tạo ra mô hình 3D chân thực và trực quan của hệ
thống. Sử dụng AutoCAD và Revit đã đảm bảo độ chính xác cao trong thiết kế hệ thống
HVAC. Việc có thể đồng bộ hóa thông tin giữa các bản vẽ 2D trên AutoCAD và mô hình
3D trên Revit giúp dễ dàng kiểm tra và đảm bảo tính nhất quán của dự án.
Mô hình 3D trên Revit đã giúp chúng ta hiểu rõ hơn về cách hệ thống sẽ được triển
khai trong không gian thực tế. Điều này không chỉ tăng tính thẩm mỹ mà còn cải thiện khả
năng trực quan hóa và hiểu rõ hơn về các khía cạnh kỹ thuật của hệ thống.
Qua đồ án này chúng em đã có thể tự vẽ, tự dựng mô hình cho toàn bộ hệ thống, biết
bóc tách khối lượng trên bản vẽ và đề xuất vật tư một cách hợp lý. Chúng em đã biết tính

132

toán chọn các thiết bị có trong hệ thống và bố trí chúng cho phù hợp với không gian tòa
nhà.
 Kiến nghị:
+ Áp dụng các công nghệ tiên tiến để cải thiện hiệu suất và tiết kiệm năng lượng.

+ Sử dụng hệ thống điều khiển thông minh để giảm thiểu tiêu thụ năng lượng và
chi phí vận hành.

+ Thiết lập lịch bảo trì định kỳ để duy trì hiệu suất và độ bền của hệ thống.

+ Phân tích chi phí và lợi ích để đề xuất các giải pháp tối ưu hóa chi phí và tăng
cường hiệu quả hoạt động.

133

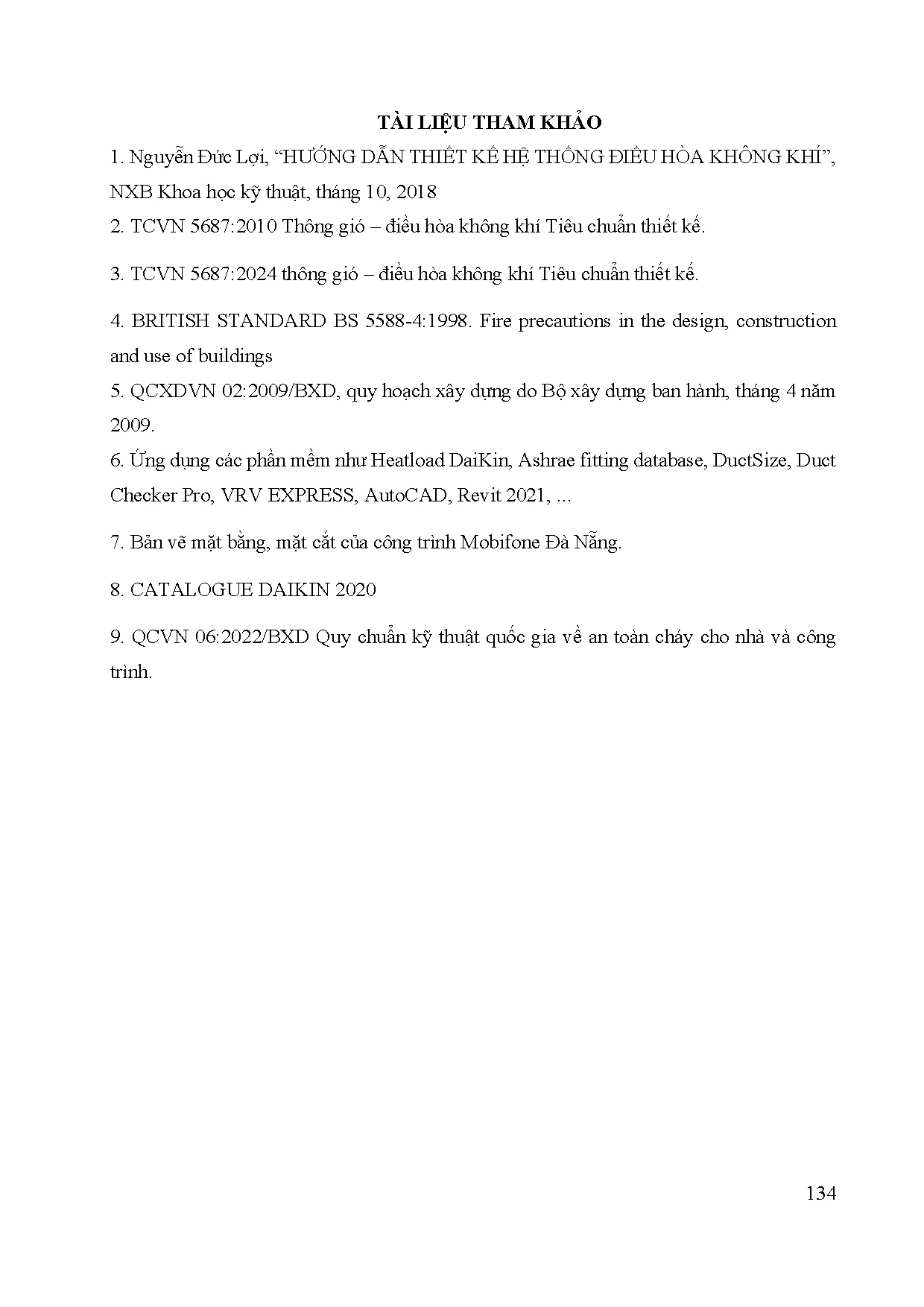

TÀI LIỆU THAM KHẢO
1. Nguyễn Đức Lợi, “HƯỚNG DẪN THIẾT KẾ HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ”,
NXB Khoa học kỹ thuật, tháng 10, 2018
2. TCVN 5687:2010 Thông gió – điều hòa không khí Tiêu chuẩn thiết kế.
3. TCVN 5687:2024 thông gió – điều hòa không khí Tiêu chuẩn thiết kế.
4. BRITISH STANDARD BS 5588-4:1998. Fire precautions in the design, construction
and use of buildings
5. QCXDVN 02:2009/BXD, quy hoạch xây dựng do Bộ xây dựng ban hành, tháng 4 năm
2009.
6. Ứng dụng các phần mềm như Heatload DaiKin, Ashrae fitting database, DuctSize, Duct
Checker Pro, VRV EXPRESS, AutoCAD, Revit 2021, ...
7. Bản vẽ mặt bằng, mặt cắt của công trình Mobifone Đà Nẵng.
8. CATALOGUE DAIKIN 2020
9. QCVN 06:2022/BXD Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công
trình.
