Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật nhiệt - Tính toán kiểm tra hệ thống điều hòa không khí , thông gió cho tòa nhà Trung tâm hành chính Thành phố Quy Nhơn: Đồ án tốt nghiệp ngành Công nghệ kỹ thuật nhiệt - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	7.28 MB
Số trang	172
Ngành	Công nghệ Kỹ thuật nhiệt

Lượt xem	0
Ngày đăng	06/02/2026

ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
TÍNH TOÁN THIẾT KẾ HỆ THỐNG ĐIỀU HÒA
KHÔNG KHÍ, THÔNG GIÓ TÒA NHÀ TRUNG
TÂM HÀNH CHÍNH QUY NHƠN

SVTH:

TRẦN VĂN NGHĨA

MSSV:

16147166

SVTH:

LÊ NGUYỄN HỒNG QUANG

MSSV:

16147166

GVHD:

THS. NGUYỄN THÀNH LUÂN

Tp.Hồ Chí Minh, tháng

năm 2020

ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
TÍNH TOÁN THIẾT KẾ HỆ THỐNG ĐIỀU HÒA
KHÔNG KHÍ, THÔNG GIÓ TÒA NHÀ TRUNG
TÂM HÀNH CHÍNH QUY NHƠN
SVTH:

TRẦN VĂN NGHĨA

MSSV:

16147166

SVTH:

LÊ NGUYỄN HỒNG QUANG

MSSV:

16147166

GVHD:

THS. NGUYỄN THÀNH LUÂN

Tp.Hồ Chí Minh, tháng

năm 2020

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc Lập – Tự Do – Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày 05 tháng 07 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

1. Lê Nguyễn Hồng Quang

MSSV: 16147183

(E-mail: [email protected] Điện thoại: 0898072820)
2. Trần Văn Nghĩa

MSSV: 16147166

(E-mail: [email protected] Điện thoại:0377898058)
1. Tên đề tài
“ Tính toán thiết kế hệ thống điều hòa không khí, thông gió toà nhà Trung Tâm Hành Chính Quy
Nhơn”
2. Nhiệm vụ đề tài
- Tính toán thiết kế hệ thống điều hòa không khí theo TCVN 5687:2010.
- Tính toán thiết kế hệ thống thông gió theo tiêu chuẩn BS 5588-4 và CP13 .
3. Sản phẩm của đề tài
- Cuốn thuyết minh đồ án.
- Bản vẽ thiết kế.
4. Ngày giao nhiệm vụ đề tài: 08/06/2020.
5. Ngày hoàn thành nhiệm vụ: 10/08/2020.
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

i

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.
HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT
NAM

KHOA CƠ KHÍ ĐỘNG LỰC

Độc lập - Tự do – Hạnh phúc

Bộ môn ……………………………..

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên:…………………………………..MSSV:……………..
Họ và tên sinh viên…………………………………..MSSV:……………..
Tên đề
tài:.................................................................................................................................................................
..................................................................................................................
Ngành đào tạo :....................................................................................................................
Họ và tên GV hướng dẫn: ....................................................................................................
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần,
...

...
Tên cho dàn lạnh
Family : Thư viện các loại dàn lạnh. (Tại mục family, daikin tích hợp các loại model
cũng như loại dàn lạnh. Các bạn lựa chọn model dàn lạnh kèm công suất tương ứng theo
thiết kế trên dự án để add vào mục thiết bị dàn lạnh.)
Sau khi chon dàn lạnh cho tầng 1 xong ta được như hình sau.

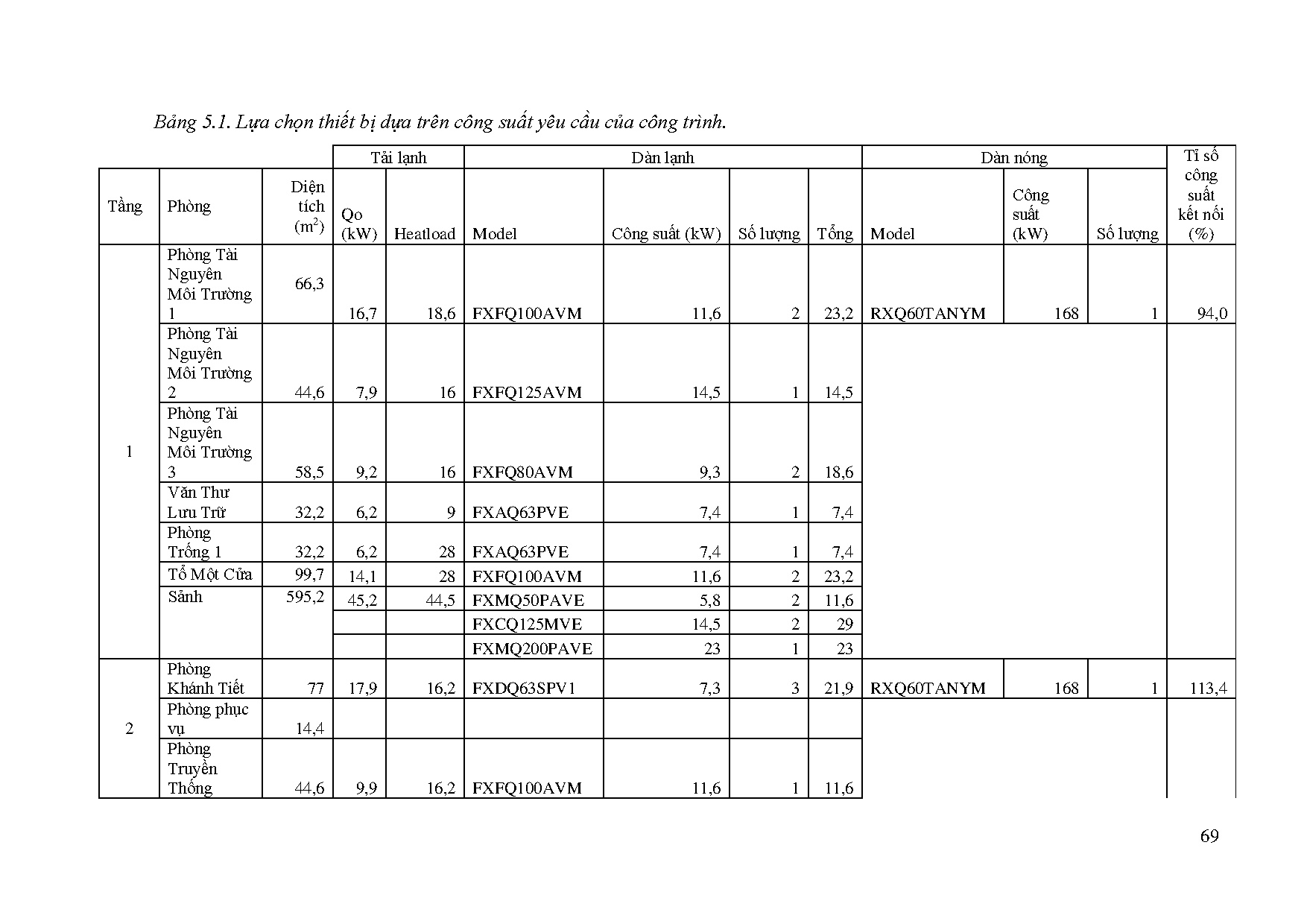

150

3. Thiết lập thông số cho dàn nóng:
3.1 Sau khi hoàn tất việc chọn thiết bị dàn lạnh. Tiếp theo, các bạn chuyển sang tab
“Outdoor units”.
3.2 Giao diện sẽ thay đổi và các bạn chọn icon như hình dưới để chọn dàn nóng.

Sau khi nhấp vào biểu tượng dàn nóng , sẽ hiện ra hộp thoại như sau:

151

Name : Nhập tên dàn nóng
Family : Thư viện các loại dàn nóng
Series : Các series dàn nóng. Hiện tại, Một số series thông dụng của daikin là : VRV
A, VRV IV, VRV IV S
Max connection ratio : 50 ~ 130. Tùy theo từng công trình mà ta có chọn tỉ lệ kết
nối cho dàn nóng phù hợp với công năng của công trình.
3.4 Tiếp theo, ta bôi đen tất cả dàn lạnh bên mục “Available indoor units” và kéo
thả vào ô “System”

3.5 Sau đó, dàn nóng tương ứng sẽ được hiển thị. Tại mục “native solutions”
ta có thể lựa chọn công suất dàn nóng và tỉ lệ kết nối phù hợp với công trình.
3.6 Quay lại mục outdoor units, tab “Piping” các bạn có thể set up thông số đường
ống cũng như vị trí cho dàn nóng. Để đáp ứng thông số kĩ thuật cho dàn nóng và tránh
trường hợp báo lỗi.

152

4. Thiết lập thông số đường ống gas.
4.1 Sau khi hoàn tất việc chọn thiết bị dàn nóng. Tiếp theo, các bạn chọn “Ok” và
chuyển sang tab “Piping” để thiết lập thông số cho ống gas.
4.2 Tại đây, giao diện sẽ thay đổi như sau:

4.3 Sau khi hoàn thành việc thiết lập thiết bị cũng như thông số đường ống, công cụ
sẽ tự động check lỗi hệ thống xem đường ống xem có vượt so với thông số cho phép từ
hãng hay không.
5. Xuất kết quả:
Sau khi hoàn tất thiết lập, để xuất khối lượng cũng như sơ đồ nguyên lý ống gas và
điều khiển của hệ thống. Các bạn chuyển sang tab “Reports”

153

Tại đây, các bạn có thể lựa chọn các nội dung mình cần muốn xuất ra như: Chi tiết dàn
lạnh, dàn nóng, sơ đồ ống gas…
B. Phần mềm chọn quạt FANTECH.
1. Khởi động và thiết lập thông số
1.1 Sau khi khởi động phần mềm ta được hộp thoại sau.

1.2 Nhập thông tin vào:
Location: vị trí đặt.
Designation: số thiết kê.
Air Flow: lưu lượng.
Static Pressure: cột áp.
1.3 Sau khi nhập đầy đủ thông tin cần thiết ta nhấp chọn “ Fan”.

154

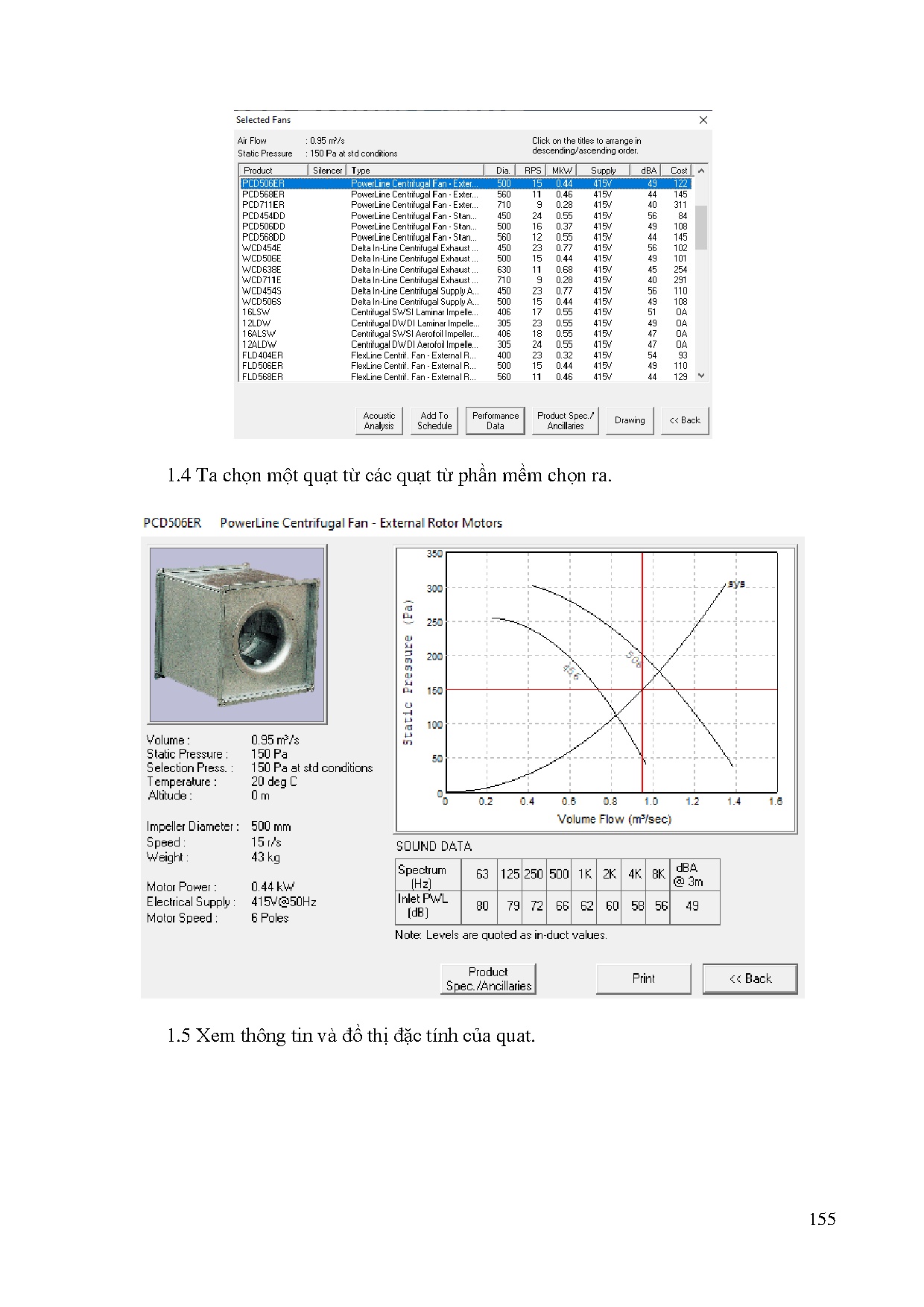

1.4 Ta chọn một quạt từ các quạt từ phần mềm chọn ra.

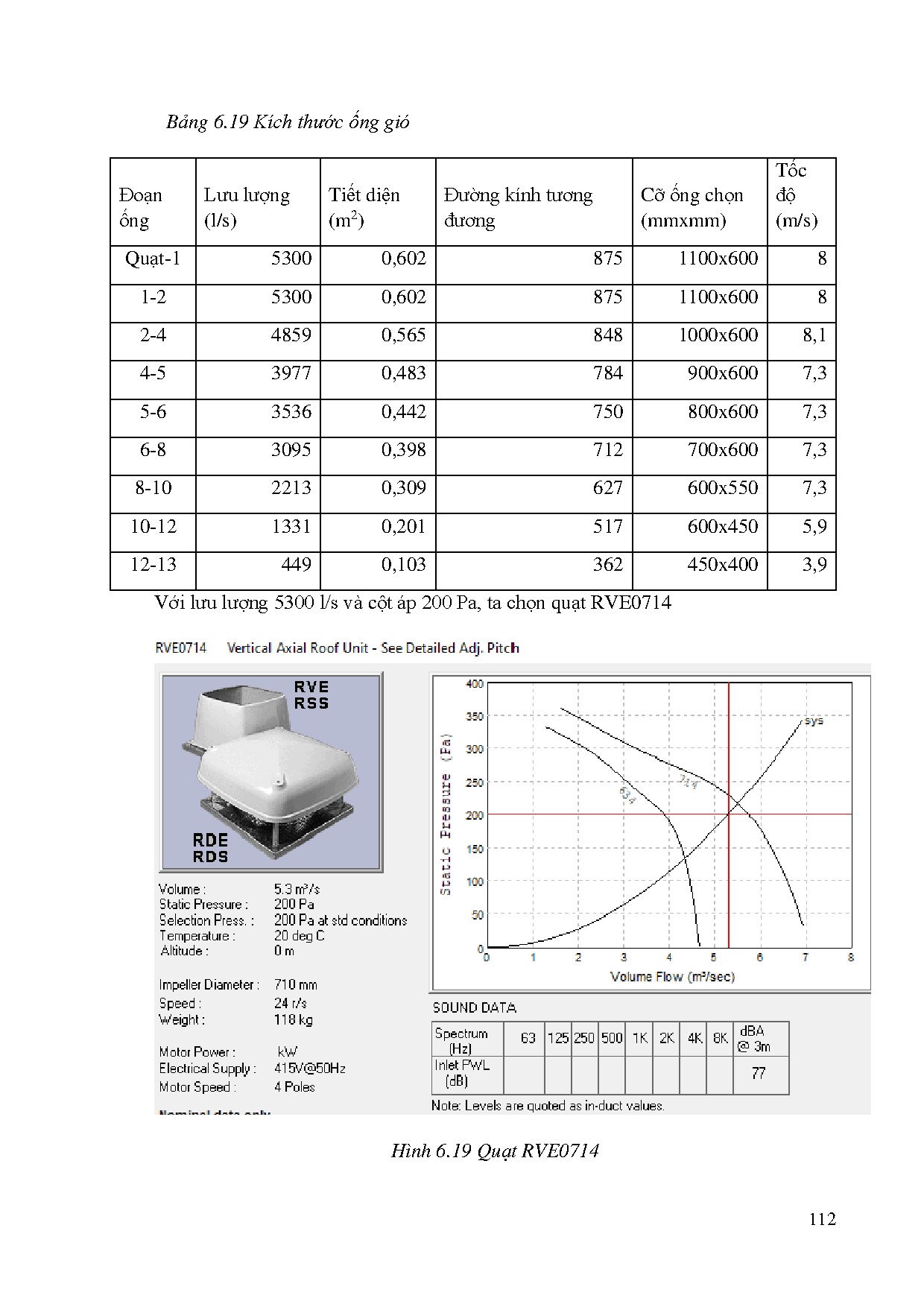

1.5 Xem thông tin và đồ thị đặc tính của quat.

155
