TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

-  -

ĐỒ ÁN TỐT NGHIỆP
TÍNH TOÁN KIỂM TRA HỆ THỐNG
ĐIỀU HÒA KHÔNG KHÍ, THÔNG GIÓ
BỆNH VIỆN QUỐC TẾ MỸ VÀ MÔ PHỎNG CFD
NGÀNH CÔNG NGHỆ KỸ THUẬT NHIỆT

GVHD: TS. Đặng Hùng Sơn

SVTH: Nguyễn Quỳnh
Nguyễn Tuấn Hiệp
Trương Hoài Nam

Thành phố Hồ Chí Minh, ngày 18 tháng 08 năm 2022

18147229
18147190
18147209

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

-  -

ĐỒ ÁN TỐT NGHIỆP
TÍNH TOÁN KIỂM TRA HỆ THỐNG
ĐIỀU HÒA KHÔNG KHÍ, THÔNG GIÓ
BỆNH VIỆN QUỐC TẾ MỸ VÀ MÔ PHỎNG CFD
NGÀNH CÔNG NGHỆ KỸ THUẬT NHIỆT

GVHD: TS. Đặng Hùng Sơn

SVTH: Nguyễn Quỳnh
Nguyễn Tuấn Hiệp
Trương Hoài Nam

Thành phố Hồ Chí Minh, ngày 18 tháng 08 năm 2022

18147229
18147190
18147209

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

LỜI CẢM ƠN
Trong những năm tháng học tập tại trường Đại học Sư Phạm Kỹ Thuật Thành
Phố Hồ Chí Minh, nhóm chúng em đã được tất cả các Thầy, Cô nói chung và đặc biệt là
Thầy, Cô trong bộ môn Nhiệt Lạnh nói riêng giảng dạy rất tận tình, truyền đạt cho chúng
em những kiến thức bổ ích để phục vụ cho tương lai sau này. Trên thực tế không có sự
thành công nào mà không gắn liền với những sự hỗ trợ, giúp đỡ dù ít hay nhiều, dù trực
tiếp hay gián tiếp của người khác. Nhóm em xin chân thành cảm ơn Thầy Ts. Đặng Hùng
Sơn-người đã tận tình hướng dẫn, giúp đỡ nhóm chúng em trong suốt quá trình thực hiện
đồ án. Cảm ơn Thầy vì đã luôn bên cạnh giải đáp thắc mắc mỗi khi chúng em gặp phải
cũng như những kinh nghiệm quý báu mà Thầy đã truyền đạt cho chúng em trong suốt
thời gian qua. Em xin kính chúc quý Thầy cùng toàn thể các Thầy Cô trong bộ môn
Nhiệt Lạnh nói riêng và tất cả các Thầy Cô làm việc tại trường Đại học Sư Phạm Kỹ
Thuật Thành Phố Hồ Chí Minh nói chung ngày càng khỏe mạnh và đạt nhiều thành tích
cao trong công tác giảng dạy. Chúc trường Đại học Sư Phạm Kỹ Thuật Thành Phố Hồ
Chí Minh sẽ mãi là niềm tin, nền tảng vững chắc cho nhiều thế hệ sinh viên với bước
đường học tập. Với điều kiện thời gian cũng như kinh nghiệm còn hạn chế của một sinh
viên nên bài báo cáo này không thể tránh khỏi những thiếu sót. Nhóm em rất mong nhận
được sự góp ý từ quý Thầy Cô để bài báo cáo được hoàn thiện hơn.
Nhóm em xin chân thành cảm ơn!
Thành phố Hồ Chí Minh, ngày 18 tháng 08 năm 2022
Sinh viên thực hiện
Nguyễn Quỳnh
Nguyễn Tuấn Hiệp
Trương Hoài Nam
i

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

MỤC LỤC
MỤC LỤC ....................................
...

...
e): 130 W/m2

Hình 60: Thiết lập điều kiện biên cho đèn chiếu sáng
243

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

Hình 61: Thiết lập điều kiện biên cho thiết bị
6. Thiết lập phương pháp giải, chạy mô phỏng và kiểm tra hội tụ
* Solutions Methods
Trong phần này ta sẽ cài đặt các phương pháp để mô phỏng. Ở ô Scheme chọn
phương pháp SIMPLEC để đơn giản quá trình mô phỏng. Trong phần Spatial
Discretization, thiết lập các lựa chọn Second Order Upwind như hình…. Cách lựa

244

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

chọn này làm cho quá trình mô phỏng mất nhiều thời gian nhưng giúp tăng khả năng hội
tụ của mô hình.

Hình 62: Thiết lập Solution Methods
* Solutions Initializations
Chọn phương pháp Hybrid Initializations và nhấp Initialize để khởi tạo giá trị
ban đầu.

Hình 63: Thiết lập Solution Initializations
245

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

* Calculation Activities
Nhập giá trị 10 vào ô Autosave Every (Time Steps) để lưu lại kết quả sau mỗi 10
bước chạy mô phỏng.

Hình 64: Thiết lập Calculation Activities
* Run Calculation
Sau khi đã thiết lập xong phương pháp thì chúng ta bắt đầu thực hiện chạy bài toán
mô phỏng, ở mục Number of Time Steps ta nhập giá trị 150 chu kỳ sau đó nhấp vào
Calculate chạy mô phỏng như hình …

Hình 65: Chạy mô phỏng
246

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

Hình 66: Đồ thị quá trình hội tụ của các đường đặc tính
Nhận xét: Dựa vào đồ thị ta thấy, sau một khoảng thời gian dài chạy mô phỏng
nhìn chung thì bài toán có khả năng hội tụ tốc độ chưa cao, các đường đặc tính vẫn có
xu hướng đi xuống ít và cần phải thêm một thời gian rất dài để nó hội tụ hoàn toàn, do
đó với bài toán này nhóm em dừng lại ở giá trị 150 chu kỳ.
7. Xuất kết quả báo cáo
Để xuất kết quả mô phỏng ta thực hiện các bước như sau:

247

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

Kéo mục Results thả vào trong vùng Project Schematic. Sau đó ta tiếp tục chuyển
dữ liệu từ phần Setup sang phần Results.

Hình 67: Chọn công cụ xuất kết quả

Hình 68: Chuyển dữ liệu từ phần Setup sang phần Results
248

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

Nhấp chuột phải vào Results và chọn Edit để bước vào giao diện của phần Results.

Hình 69: Giao diện Results
Sau khi đã vào được giao diện xem kết quả, ta bắt đầu tạo các Plane và các công
cụ coutour, Streamline và Volume Rendering để xem kết quả mô phỏng được.

Hình 70: Tạo Volume Rendering
249

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. ĐẶNG HÙNG SƠN

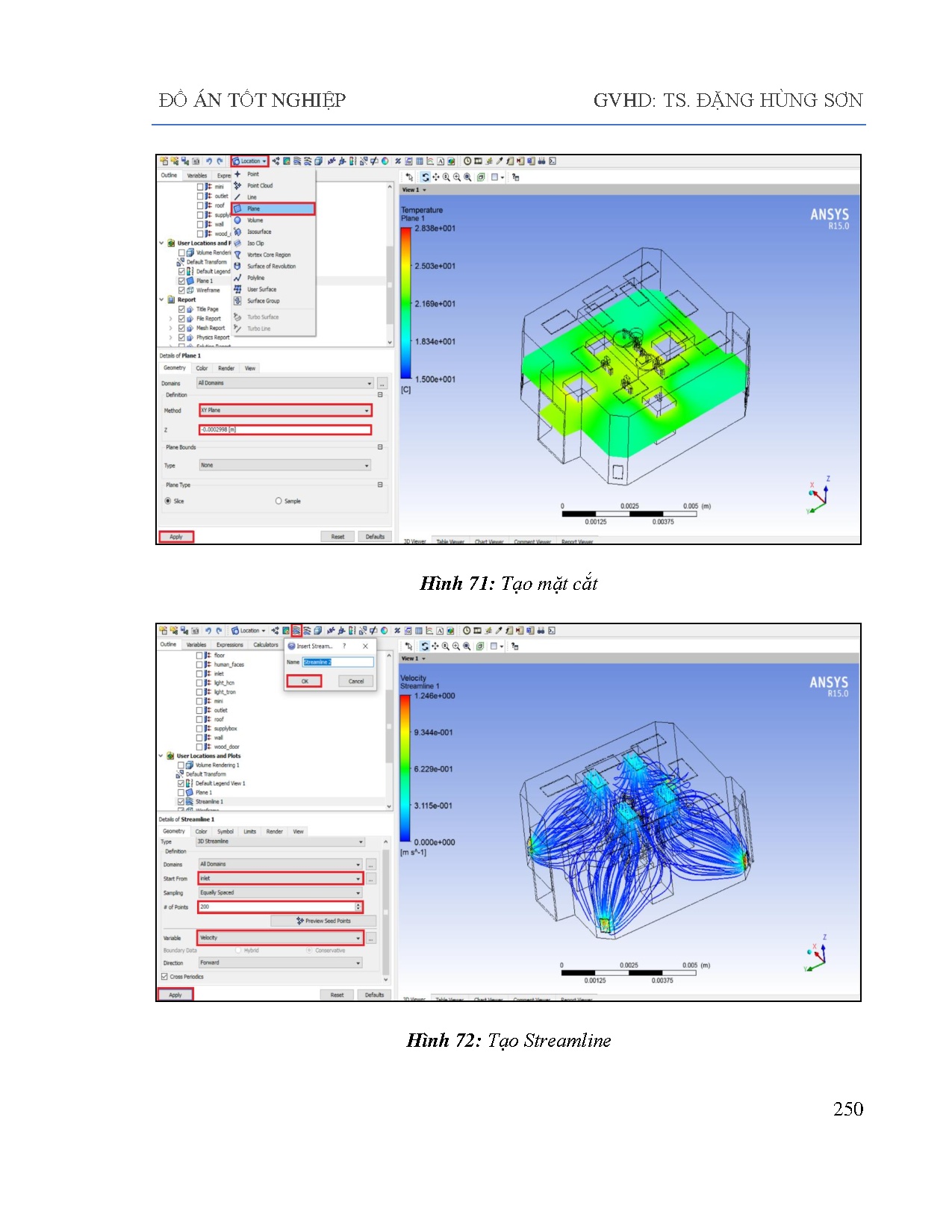

Hình 71: Tạo mặt cắt

Hình 72: Tạo Streamline

250
