TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ,
THÔNG GIÓ VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT
CHO TÒA THÁP T2 (THAMES TOWER) CỦA DỰ ÁN
THE RIVER THỦ THIÊM QUẬN 2

GVHD: GVC. ThS. LẠI HOÀI NAM
SVTH

MSSV

NGUYỄN TIẾN DŨNG

20147149

NGUYỄN GIA PHÚ

20147204

BÙI MINH NHỰT QUANG 20147109

Thành phố Hồ Chí Minh, Tháng 7 năm 2024

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

TÍNH TOÁN KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ,
THÔNG GIÓ VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT
CHO TÒA THÁP T2 (THAMES TOWER) CỦA DỰ ÁN
THE RIVER THỦ THIÊM QUẬN 2

GVHD: GVC. ThS. LẠI HOÀI NAM
SVTH

MSSV

NGUYỄN TIẾN DŨNG

20147149

NGUYỄN GIA PHÚ

20147204

BÙI MINH NHỰT QUANG 20147109

Thành phố Hồ Chí Minh, Tháng 7 năm 2024

1

2

3

4

5

6

7

8

9

10

LỜI CẢM ƠN
Nhóm chúng em xin gửi lời cảm ơn chân thành nhất đến thầy ThS. Lại
Hoài Nam, người đã đồng hành và dành nhiều tâm huyết trong việc hướng dẫn
cho nhóm chúng em trong suốt quá trình thực hiện đồ án tốt nghiệp. Em cũng
xin bày tỏ sự biết ơn sâu nặng với anh cựu sinh viên Tiêu Anh Dân, người đã
góp phần không nhỏ trong việc giúp nhóm chúng em tìm kiếm công trình cho
đồ án và hướng dẫn, giải đáp nhiều thắc mắc trong quá trình nhóm chúng em
làm đồ án.
Ngoài ra, chúng em cũng xin biểu đạt sự biết ơn sâu sắc đối với các thầy,
cô trong bộ môn Công nghệ Kỹ thuật Nhiệt nói riêng và khoa Cơ khí Động lực
nói chung vì đã tận tâm tận sức dạy bảo, truyền đạt kiến thức và kinh nghiệm
của bản thân cho chúng em trong suốt các năm học. Nhờ vào những kiến thức
và kinh nghiệm này mà chúng em có thể tự tin hơn trong quá trình làm đồ án.
Trong suốt quá trình thực hiện đồ án, do sự thiếu sót về kiến thức, kinh
nghiệm và thực tiễn nên sẽ xuất hiện một số sai sót. Mong rằng các thầy cô có
thể góp ý để bài đồ án này có thể trở nên hoàn thiện, tỉ mỉ hơn. Chúng em xin
chân thành cảm ơn các thầy, cô đã đồng hành, dạy bảo và giúp đỡ chúng em
trong suốt những năm tháng học tập.

11

MỤC LỤC
LỜI CẢM ƠN ............................................................................................... 11
DANH MỤC BẢNG ..................................................................................... 16
DANH MỤC HÌNH ẢNH ............................................................................ 17
CHƯƠNG 1: TỔNG QUAN ........................................................................
...

...
phòng 5%)
Cột áp nhóm chọn
Thông số thiết kế cột áp của công ty
Thông số thiết kế lưu lượng của công ty
Chọn quạt

82 m x 1 Pa/m = 82 Pa
90 Pa
144 Pa
316 x 1.05 = 332 Pa
340 Pa
400 Pa
4400 L/s
AP0562AP5/22

Bảng E.22: Cột áp và quạt cho hệ thống cấp gió bù tầng hầm
Tổn thất do ma sát
Transition
Co 90
Gót
Giao lộ (ngã ba)
Fire Damper
Miệng gió
Tổng tổn thất (dự phòng 5%)
Cột áp nhóm chọn
Thông số thiết kế cột áp của công ty
Thông số thiết kế lưu lượng của công ty
Chọn quạt

82 m x 3 Pa/m = 246 Pa
11 Pa
17 Pa
110 Pa
20 Pa
12 Pa
10 Pa
6 lẩn/h: 426 x 1.05 = 448 Pa
9 lẩn/h: 448 x 2.25 = 1008 Pa
6 lẩn/h: 450 Pa
9 lẩn/h: 1010 Pa
6 lẩn/h: 450 Pa
6 lẩn/h: 1012 Pa
6 lẩn/h: 8000 L/s
6 lẩn/h: 12000 L/s
AP1254CA12/19

Bảng E.23: Cột áp và quạt cho hệ thống thải gió tầng hầm
Tổn thất do ma sát
Transition
Co 90
Gót
Giao lộ (ngã ba 90°)
Fire Damper
Miệng gió
Tổng tổn thất (dự phòng 5%)

66 m x 3 Pa/m = 198 Pa
20 Pa
20 Pa
32 Pa
26 Pa
14 Pa
10 Pa
6 lẩn/h: 320 x 1.05 = 336 Pa
9 lẩn/h: 336 x 2.25 = 756 Pa
118

Cột áp nhóm chọn
Thông số thiết kế cột áp của công ty
Thông số thiết kế lưu lượng của công ty
Chọn quạt

6 lẩn/h: 340 Pa
9 lẩn/h: 760 Pa
6 lẩn/h: 450 Pa
9 lẩn/h: 1012 Pa
6 lẩn/h: 10000 L/s
9 lẩn/h: 15000 L/s
AP1254CA12/22

Bảng E.24: Cột áp và quạt cho hệ thống thải gió phòng bơm bể cân bằng
Tổn thất do ma sát
Transition
Co 90
Fire Damper
Tổng tổn thất (dự phòng 5%)
Cột áp nhóm chọn
Thông số thiết kế cột áp của công ty
Thông số thiết kế lưu lượng của công ty
Chọn quạt

34 m x 1 Pa/m = 34 Pa
5 Pa
12 Pa
5 Pa
56 x 1.05 = 59 Pa
60 Pa
50 Pa
260 L/s
AP0314AP10/16

119

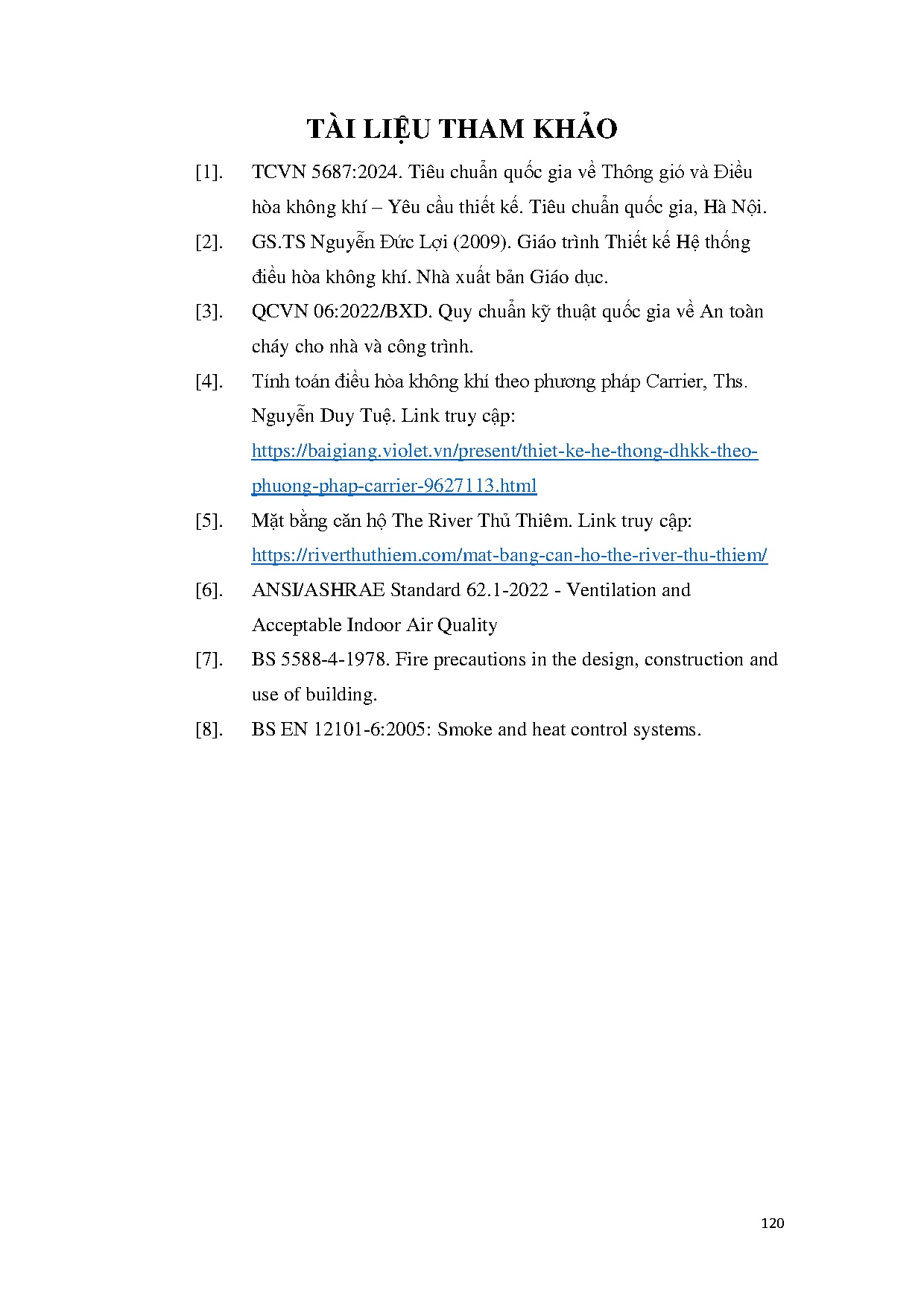

TÀI LIỆU THAM KHẢO
[1].

TCVN 5687:2024. Tiêu chuẩn quốc gia về Thông gió và Điều
hòa không khí – Yêu cầu thiết kế. Tiêu chuẩn quốc gia, Hà Nội.

[2].

GS.TS Nguyễn Đức Lợi (2009). Giáo trình Thiết kế Hệ thống
điều hòa không khí. Nhà xuất bản Giáo dục.

[3].

QCVN 06:2022/BXD. Quy chuẩn kỹ thuật quốc gia về An toàn
cháy cho nhà và công trình.

[4].

Tính toán điều hòa không khí theo phương pháp Carrier, Ths.
Nguyễn Duy Tuệ. Link truy cập:
https://baigiang.violet.vn/present/thiet-ke-he-thong-dhkk-theophuong-phap-carrier-9627113.html

[5].

Mặt bằng căn hộ The River Thủ Thiêm. Link truy cập:
https://riverthuthiem.com/mat-bang-can-ho-the-river-thu-thiem/

[6].

ANSI/ASHRAE Standard 62.1-2022 - Ventilation and
Acceptable Indoor Air Quality

[7].

BS 5588-4-1978. Fire precautions in the design, construction and
use of building.

[8].

BS EN 12101-6:2005: Smoke and heat control systems.
