TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI
TÍNH TOÁN – KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ NGÂN
HÀNG NAM Á VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT MEP

SVTH

:

PHẠM VĂN LONG

MSSV:

NGUYỄN THANH NGỌC

Khoá

:

18

Ngành

:

CÔNG NGHỆ KỸ THUẬT NHIỆT

GVHD

:

Th.S LẠI HOÀI NAM

Thành phố Hồ Chí Minh, tháng 8 năm 2022

18147201
18147212

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do –Hạnh phúc
_ _ _ _ ***_ _ _ _
TP. Hồ Chí Minh, ngày 8 tháng 8 năm 2022

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP

STT Họ và tên

MSSV

Lớp

1

Phạm Văn Long

18147201

181470C

2

Nguyễn Thanh Ngọc

18147212

181470C

Chuyên Ngành: Công Nghệ Kỹ Thuật Nhiệt
Hệ đào tạo: Chính quy
Khóa : 2018 – 2022
1. Tên đề tài
“TÍNH TOÁN – KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ NGÂN
HÀNG NAM Á VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT
MEP ”
2. Nhiệm vụ đề tài:
- Tính toán kiểm tra tải lạnh:
+ Tính toán tải lạnh cho cả tòa nhà
+ Tính toán kiểm tra tải lạnh bằng phần mềm Heatload cho cả tòa nhà
- Tính toán tạo áp thang bộ thoát hiểm của tòa nhà
- Chọn sơ bộ các thiệt bị chính: Dàn lạnh, dàn nóng và miệng gió

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do –Hạnh phúc
_ _ _ _ ***_ _ _ _
TP. Hồ Chí Minh, ngày 8 tháng 8 năm 2022

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên phản biện)
STT Họ và tên

MSSV

Lớp

1

Phạm Văn Long

18147201

181470C

2

Nguyễn Thanh Ngọc

18147201

181470C

Ngành đào tạo: Công nghệ Kỹ thuật Nhiệt.
Tên đề tài:
“TÍNH TOÁN – KIỂM TRA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ NGÂN
HÀNG NAM Á VÀ TRIỂN KHAI BẢN VẼ BẰNG PHẦN MỀM REVIT MEP ”
Giảng viên phản biện: PGS.TS Hoàng An Quốc
Ý KIẾN NHẬN XÉT
1. Kết cấu, cách thức trình bày (không đánh máy)
................................................................................................................................................
................................................................................................................................................
................................................................................................................................................
............................................................................................................
2. Nội dung đồ án

(Cơ sở lý luận, tính thực tiễn và khả năng ứng dụng của đồ án, các hướng nghiên cứu có
thể tiếp tục phát triển)
.................................................................................................
...

...
ạnh được tính từ các phương pháp trên và thực tế của công trình có sai
lệch, tuy nhiên chênh lệch vẫn nằm trong phạm vi chấp nhận được. Sai lệch này do dự án
công trình đã xây dựng lâu, những phần mềm và tiêu chuẩn cũ không còn được sử dụng,
những yếu tố chủ quan của nhà thiết kế và chủ đầu tư cũng như do chênh lệch do quá trình
đo đạc của nhóm và người thiết kế. Nhìn chung, tải lạnh thực tế vẫn đáp ứng đầy đủ những
yêu cầu về chức năng, tải lạnh của tòa nhà.
Cùng với đó, việc triển khai bản vẽ bằng phần mềm Revit MEP cho hệ thống dự án
“ Tòa nhà Ngân hàng Nam Á” đã giúp nhóm sinh viên có cái nhìn tổng quan và thực tế
nhất về hệ thống. Và hơn hết phần mềm Revit MEP là công cụ hỗ trợ đắc lực trong việc
bóc tách khối lượng công trình, đẩy nhanh được tiến độ thiết kế, thi công.
Cuối cùng, nhóm sinh viên thực hiện cảm thấy còn nhiều thiếu sót về kiến thức cũng
như kinh nghiệm về thực tế trong quá trình thực hiện Đồ án tốt nghiệp. Do đó nhóm sinh
viên sẽ cố gắng trau dồi và khắc phục những thiếu sót còn tồn tại để ngày càng hoàn thiện
hơn.
5.2 Kiến nghị
Thông qua quá trình thực hiện Đồ án tốt nghiệp, nhóm sinh viên thực hiện nhận thấy
việc nắm vững các kiến thức cũng như các phần mềm liên quan đến tính toán thiết kế hệ
thống điều hòa không khí là rất quan trọng và cần thiết. Chính vì thế, nhóm sinh viên thực
hiện có kiến nghị đó là Ban chủ nhiệm Khoa Cơ khí Động lực và các thầy (cô) trong bộ
môn Nhiệt – điện lạnh nên bổ sung thêm những tiết học có nội dung và tính toán thiết kế
điều hòa không khí, thông gió bao gồm các kiến thức chuyên ngành, các phần mềm thiết
kế để từ đó những sinh viên ra trường có thể đáp ứng được những như cầu ngày càng cao
của các công ty.

103

Khóa luận tốt nghiệp

GVHD: Th.s Lại Hoài Nam

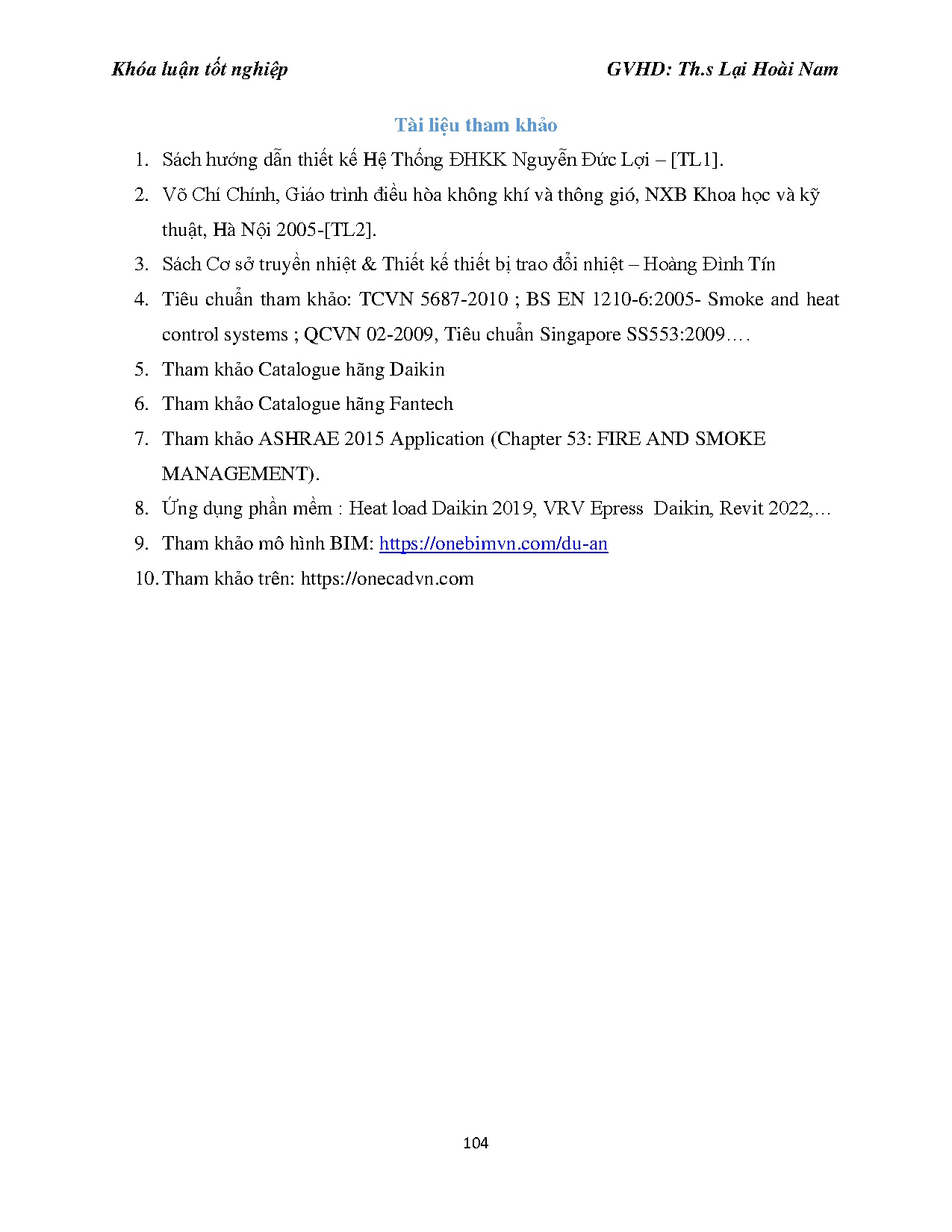

Tài liệu tham khảo

1. Sách hướng dẫn thiết kế Hệ Thống ĐHKK Nguyễn Đức Lợi – [TL1].
2. Võ Chí Chính, Giáo trình điều hòa không khí và thông gió, NXB Khoa học và kỹ
thuật, Hà Nội 2005-[TL2].
3. Sách Cơ sở truyền nhiệt &amp Thiết kế thiết bị trao đổi nhiệt – Hoàng Đình Tín
4. Tiêu chuẩn tham khảo: TCVN 5687-2010 BS EN 1210-6:2005- Smoke and heat
control systems QCVN 02-2009, Tiêu chuẩn Singapore SS553:2009….
5. Tham khảo Catalogue hãng Daikin
6. Tham khảo Catalogue hãng Fantech
7. Tham khảo ASHRAE 2015 Application (Chapter 53: FIRE AND SMOKE
MANAGEMENT).
8. Ứng dụng phần mềm : Heat load Daikin 2019, VRV Epress Daikin, Revit 2022,…
9. Tham khảo mô hình BIM: https://onebimvn.com/du-an
10. Tham khảo trên: https://onecadvn.com

104
