Đồ án tốt nghiệp - Tính toán kiểm tra hệ thống điều hòa không khí cho tòa NTCTCNTPĐN ( ĐÁTNNCNKTN

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc Lập – Tự Do – Hạnh Phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày… tháng…năm2021

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
1. Hoàng Đạt Tuấn Anh

MSSV: 17147126

(E-mail: [email protected] )
2. Nguyễn Đình Dũng

MSSV: 17147133

(E-mail: [email protected])
3. Lê Quang Huy

MSSV: 17147141

(E-mail: [email protected])
4. Trần Văn Vũ

MSSV: 17147202

(E-mail: [email protected])
Tên đề tài:
“Tính toán kiểm tra hệ thống điều hòa không khí và thông gió cho tòa nhà Tổng Công ty
Công Nghiệp Thực Phẩm Đồng Nai (DOFICO)”
1. Nhiệm vụ đề tài.
- Tính toán kiểm tra hệ thống điều hòa không khí và thông gió của Tổng Công ty Công
Nghiệp Thực Phẩm Đồng Nai (DOFICO).

2. Sản phẩm của đề tài
- Bài luận văn tốt nghiệp.
- Bản vẽ dựng revit hệ thống thông gió tòa nhà.
3. Cán bộ hướng dẫn: PGS.TS. Hoàng An Quốc
4. Ngày giao nhiệm vụ đề tài: ngày… tháng… năm…
5. Ngày hoàn thành nhiệm vụ: ngày… tháng… năm…
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN
(Ký, ghi rõ họ tên)

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do – Hạnh phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày… tháng…năm2021
PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)

Họ và tên sinh viên:
1. Hoàng Đạt Tuấn Anh

MSSV: 17147126

2. Nguyễn Đình Dũng

MSSV: 17147133

3. Lê Quang Huy

MSSV: 17147141

4. Trần Văn Vũ

MSSV: 17147202

Tên đề tài:
“ Tính toán kiểm tra hệ thống điều hòa không khí và thông gió cho tòa nhà Tổng Công ty
Công Nghiệp Thực Phẩm Đồng Nai (DOFICO)”
Ngành đào tạo: Công nghệ Kỹ Thuật Nhiệt – Điện Lạnh.
Họ và tên GV hướng dẫn: PGS.TS. Hoàng An Quốc
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy)
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
2. Nhận xét về kết quả thực hiện của ĐATN(không đánh máy)
2.1.Kết cấu, cách thức trình bày ĐATN:
.
...

...
m đáng kể năng suất lạnh mà các thiết bị lạnh trong phòng FCU phải đảm bảo, hơn thế
nữa PAU cũng đóng vai trò là một thiết bị giúp tăng độ bền cho các thiết bị lạnh khác. Tuy
nhiên vẫn có một số phòng tính toán sai lệch khá nhiều.

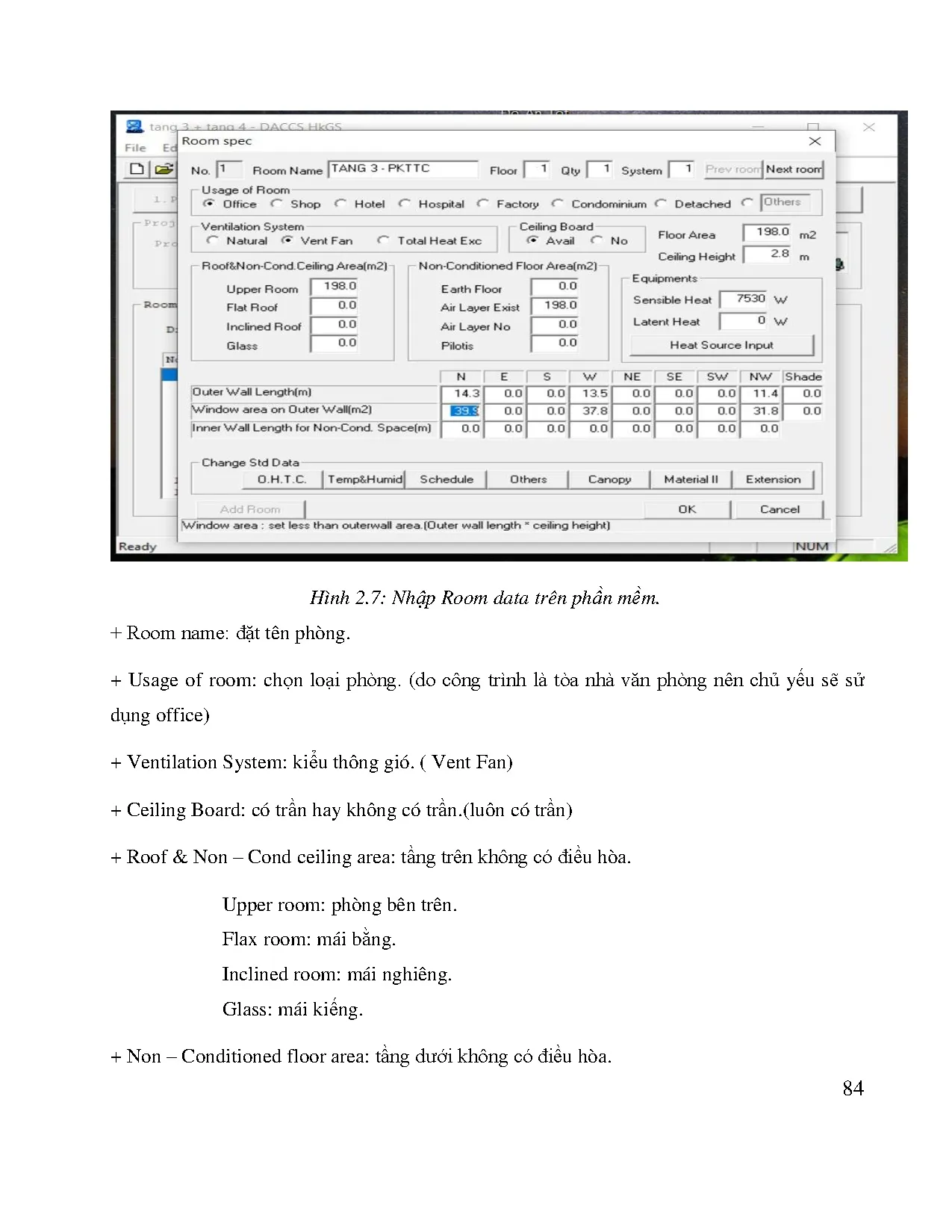

Để tăng độ chính xác cho quá trình tính toán kiểm tra nhóm em đã kết hợp việc tính tải
lạnh cho công trình bằng phương pháp Carieer và kiểm tra lại bằng phần mềm Heatload của
Daikin. Kết quả thực tế cho thấy quá trình tính toán có sai lệch, tuy nhiên tỷ lệ sai lệch nằm
trong phạm vi có thể chấp nhận được không chỉ từ việc lựa chọn máy và thiết bị cũng phù hợp
với công trình nên những sai lệch này có thể bỏ qua điều đó cho thấy tải lạnh thực tế là hợp
lý, công trình đã đáp ứng được những yêu cầu về kĩ thuật, tải lạnh, chức năng của tòa nhà,
4.2 Kiến nghị
Như đã trình bày ở phần trên, dưới đây nhóm xin phép đưa ra một số đề xuất như sau:
-

Giảm kích thước ống gió ở một số vị trí trên các đường ống gió như đã trình bày để đảm
bảo vận tốc gió đi trong đường ống theo đúng vận tốc khuyên dùng.

-

Khoảng cách lắp đặt giữa miệng gió cấp và miệng gió hồi không quá gần nhau.

-

Giảm kích thước ở một số vị trí đường ống nước để vận tốc nước đi trong đường ống
đúng với vận tốc khuyên dùng.

172

PHỤ LỤC BẢN VẼ

Bản vẽ 1: Mặt bằng tầng hầm

173

Bản vẽ 2: Mặt bằng tầng 1

174

Bản vẽ 3: Mặt bằng tầng 2

175

Bản vẽ 4: Mặt bằng tầng 3

176

Bản vẽ 5: Mặt bằng tầng 4

177

Bản vẽ 6: Mặt bằng tầng 5
178

Bản vẽ 7: Mặt bằng tầng 6

179

Bản vẽ 8: Mặt bằng tầng 7

180

Bản vẽ 9: Mặt bằng sân thượng

181

Bản vẽ 10: Mặt bằng tầng mái.

182

Bản vẽ 11:Sơ đồ nguyên lý hệ thống chiller

183

Bản vẽ 12: Sơ đồ nguyên lý hệ thống cấp gió tươi

184

Bản vẽ 13: Sơ đồ nguyên lý hệ thống hút gió thải và thông gió tầng hầm

185

Bản vẽ 14: Sơ đồ nguyên lý hệ thống hút khói hành lang và tạo áp cầu thang

186

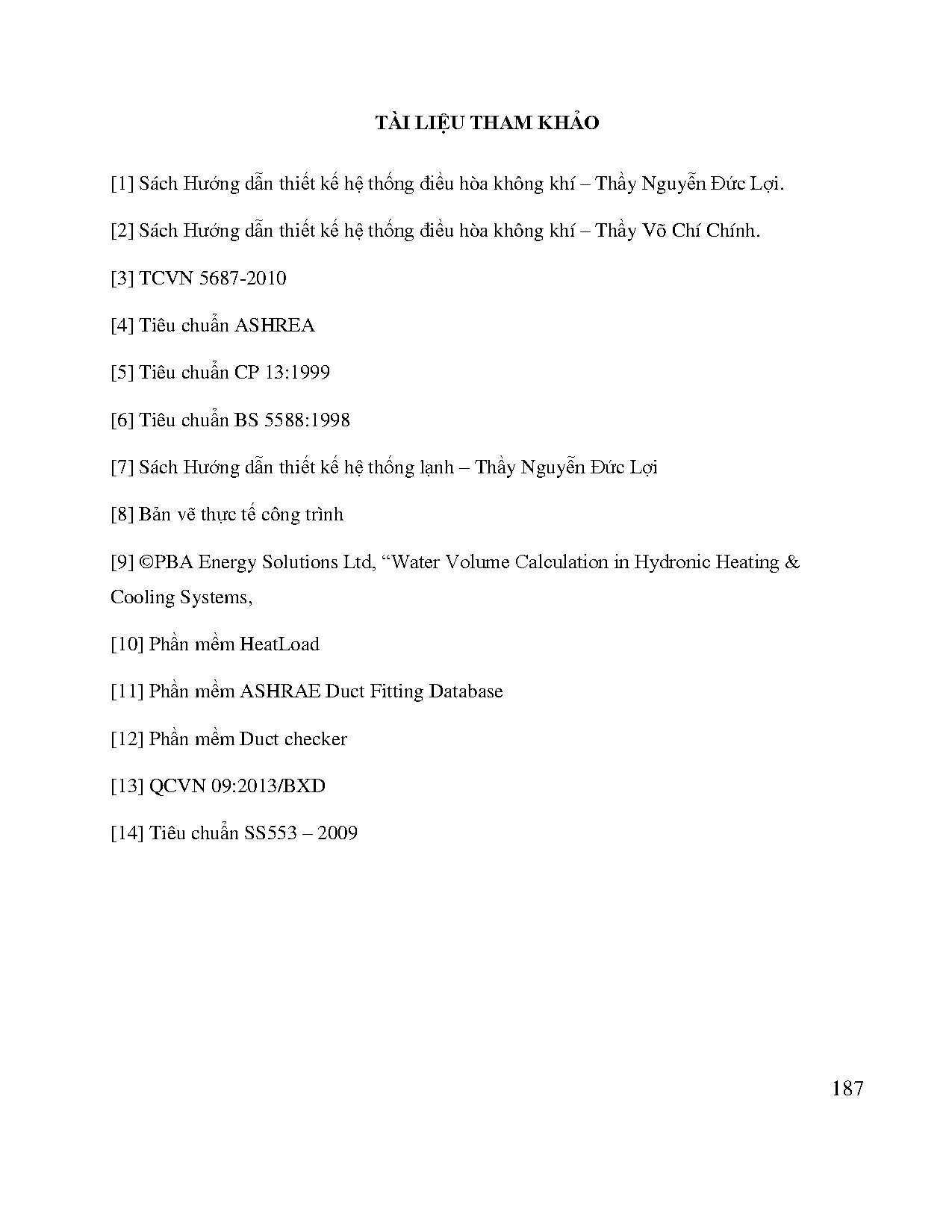

TÀI LIỆU THAM KHẢO
[1] Sách Hướng dẫn thiết kế hệ thống điều hòa không khí – Thầy Nguyễn Đức Lợi.
[2] Sách Hướng dẫn thiết kế hệ thống điều hòa không khí – Thầy Võ Chí Chính.
[3] TCVN 5687-2010
[4] Tiêu chuẩn ASHREA
[5] Tiêu chuẩn CP 13:1999
[6] Tiêu chuẩn BS 5588:1998
[7] Sách Hướng dẫn thiết kế hệ thống lạnh – Thầy Nguyễn Đức Lợi
[8] Bản vẽ thực tế công trình
[9] ©PBA Energy Solutions Ltd, “Water Volume Calculation in Hydronic Heating &amp
Cooling Systems,
[10] Phần mềm HeatLoad
[11] Phần mềm ASHRAE Duct Fitting Database
[12] Phần mềm Duct checker
[13] QCVN 09:2013/BXD
[14] Tiêu chuẩn SS553 – 2009

187
