Đồ án tốt nghiệp - Tính toán động lực học tàu thủy

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Ngành: Công nghệ Kỹ thuật ô tô/…
Tên đề tài:

TÍNH TOÁN ĐỘNG LỰC HỌC TÀU THỦY

GVHD: THS. DƯƠNG NGUYỄN HẮC LÂN
SVTH : NGUYỄN MINH NHẬT
MSSV : 20145565
SVTH : NGUYỄN THANH QUYỀN
MSSV : 20145594

Tp. Hồ Chí Minh, tháng 06 năm 2025

LỜI CẢM ƠN
Với lòng kính trọng và biết ơn sâu sắc, chúng em xin gửi lời cảm ơn chân thành tới
toàn thể quý giảng viên của Trường Đại học Sư phạm Kỹ thuật Tp.HCM tạo cơ hội cho
em được học tập, nghiên cứu và tích lũy kiến thức hướng dẫn chúng em trong suốt thời
gian học tập cho đến khi tốt nghiệp., ngoại trừ sự nỗ lực từ chính bản thân thì còn nhờ tới
sự tận tình hướng dẫn của các thầy cô thuộc khoa Cơ khí động lực, đặc biệt chúng em xin
chân thành gửi lời cảm ơn đến giáo viên hướng dẫn- thầy Dương Nguyễn Hắc Lân tận tình
chỉ dẫn và đưa ra nhiều lời khuyên bổ ích giúp em hoàn thành bài tiểu luận này một cách
tốt nhất. Qua đó chúng em đã tích luỹ thêm cho mình nhiều kiến thức bổ ích, tinh thần học
tập và tự giác làm việc hiệu quả, nghiêm túc. Thầy đã nhiệt tình cung cấp cho chúng em
những tài liệu cần thiết, cho chúng em những lời khuyên, những hướng phát triển trong
suốt quá trình thực hiện và hoàn thành đồ án tốt nghiệp để chúng em có thể hoàn thành
đúng thời hạn đã đưa ra. Chắc chắn đây sẽ là những kiến thức quý báu, là hành trang để
chúng em có thể vững bước cho công việc sau này.
Tuy đã cố gắng thực hiện đề tài dưới sự hướng dẫn tận tình của thầy Dương Nguyễn
Hắc Lân nhưng do trình độ và sự hiểu biết của chúng em còn hạn chế, nên chắc chắn bài
làm vẫn còn nhiều thiếu sót, chúng em mong quý thầy thông cảm, chúng em rất mong nhận
được những lời góp ý của quý thầy để chúng em có thể hoàn thiện đề tài được tốt hơn.. Em
xin chân thành cảm ơn!
Tp.HCM, ngày…tháng…năm 2025
Nhóm sinh viên thực hiện
Nguyễn Minh Nhật
Nguyễn Thanh Quyền

MỤC LỤC
CHƯƠNG 1: TỔNG QUAN ĐỀ TÀI ...............................................................................1
1.1. Lý do chọn đề tài......................................................................................................1

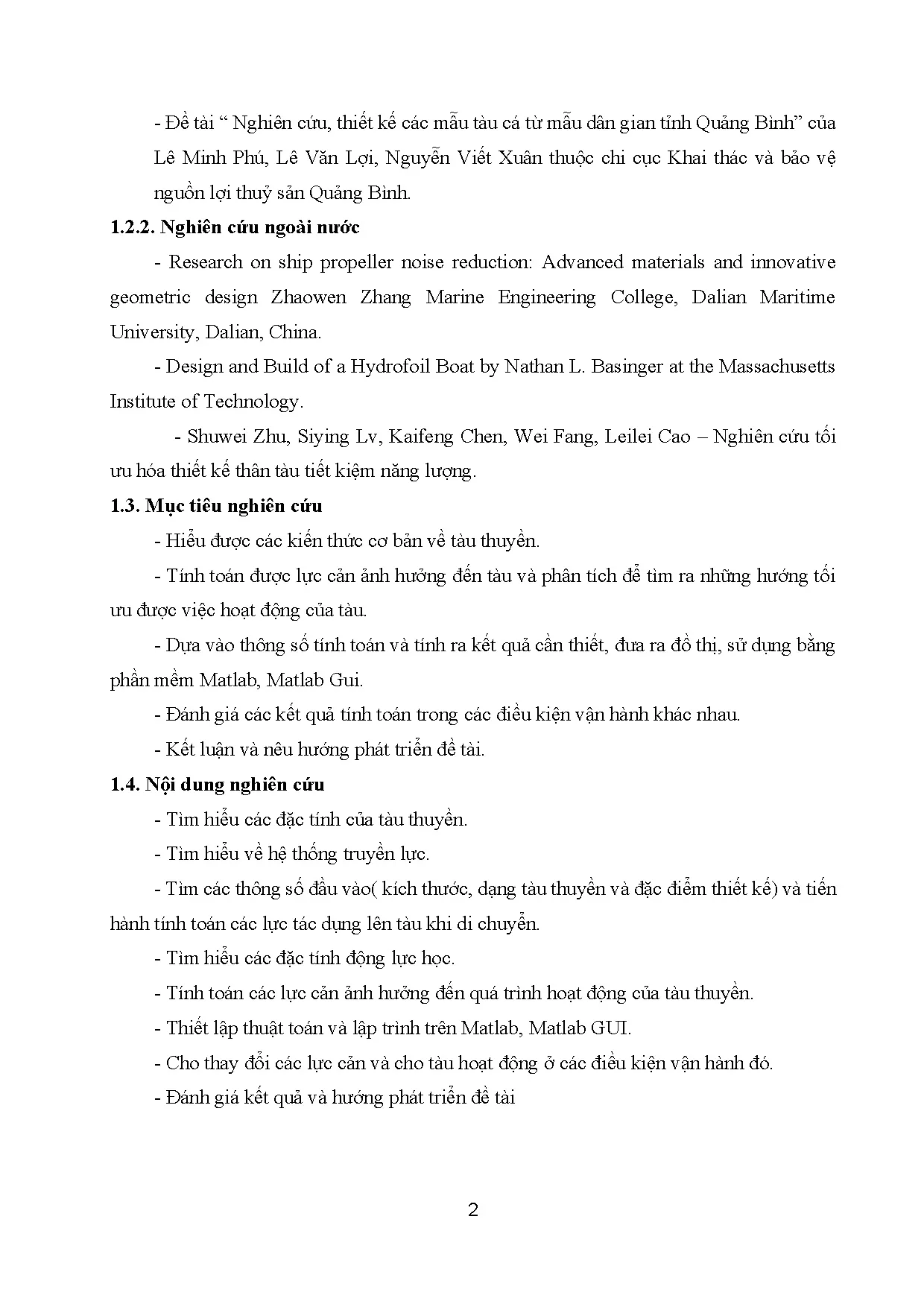

1.2. Tình hình nghiên cứu trong và ngoài nước ...........................................................1
1.2.1. Nghiên cứu trong nước ....................................................................................1
1.2.2. Nghiên cứu ngoài nước ....................................................................................2
1.3. M
...

...
g))
nhs=V/tst
ncv=0.98*nhs
Vcn=m/1025
Hsbe=(Vcn/(Ln*B*T))
w=((0.5*Hsbe)-0.05)
Pe=0.95*1*0.96A
Va=Vt(1-w)
hsbp=(ncv/(Va^2))*((Pe/Va)^0.5)
set(handles.editbp,string,hsbp) % xuat gia tri he so bp ra o co ki hieu editbp
-Phần lập trình của đường kính chân vịt:
deltaop=str2num(get(handles.editdeopt,string)) % gan gia tri cua o co ki hieu editeopt
cho deltaop
Vt=str2num(get(handles.edtvatoc,string))
T=str2num(get(handles.dochim,string))
B=str2num(get(handles.crong,string))
m=str2num(get(handles.khluong,string))
Ln=str2num(get(handles.cdaiduongnc,string))
V=str2num(get(handles.edtmay,string))
tst=str2num(get(handles.edithopso,string))
82

nhs=V/tst ncv=0.98*nhs
Vcn=m/1025
Hsbe=(Vcn/(Ln*B*T))
w=((0.5*Hsbe)-0.05)
delta=deltaop*0.95 % cong thuc tinh delta theo deltaop
Va=Vt(1-w)
D=(0.305*Va*delta)/ncv % tinh duong kinh chan vit
set(handles.edtdkcv,string,D) % xuat gia tri duong kinh chan vit vao o co ki hieu
edtdkcv
-Phần lập trình của lực đẩy chân vịt:
A=str2num(get(handles.chonmay,string))
T=str2num(get(handles.dochim,string))
B=str2num(get(handles.crong,string))
m=str2num(get(handles.khluong,string))
Ln=str2num(get(handles.cdaiduongnc,string))
Vt=str2num(get(handles.edtvatoc,string))
V=str2num(get(handles.edtmay,string))
tst=str2num(get(handles.edithopso,string))
Chanvit=str2num(get(handles.hscv,string)) % gan gia tri cua o hscv cho chanvit
Vcn=m/1025
Hsbe=(Vcn/(LnBT))
w=((0.5Hsbe)-0.05) ht=0.5w
Pe=0.95*1*0.96A
Va=Vt(1-w)
LT=(745.7*Pe*Chanvit)/(0.515*Va)
LTe=LT(1-ht)
set(handles.edtTe,string,LTe) % xuat gia tri luc day LTe vao o edtTe
- Phần tính toán lực cản sóng
H3=str2num(get(handles.h3,string))% gan gia tri cua o co ki hieu h3 cho H3
Ln=str2num(get(handles.cdaiduongnc,string))
slider = get(handles.slider,value)
83

Fr=(slider0.514444)/((9.81Ln)^0.5)
anp=0.252*(Fr^0.143)*((Ln/H3)^0.5)% tinh toan gia tri anpha
set(handles.edanpha,string,anp) % xuat gia tri cua anp ra o co ki hieu duong dan
edanpha
-Phần tính toán lực cản gió
dtc1=str2num(get(handles.dt1,string)) % gan gia tri o dt1 nhap vao tu ban phim cho
dtc1 dtc2=str2num(get(handles.dt2,string))
slider = get(handles.slider,value)
slider3 = get(handles.slider3,value)
Vr=(slider0.5144)+slider3% tinh van toc tong cong
At=(0.3dtc1)+dtc2 % tinh dien tich can
Raa=0.734At(Vr^2) % tinh duoc luc can gio
set(handles.edlucgio,string,Raa) % xuat gia tri can gio ra o edlucgio

84
