TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

--

ĐỒ ÁN TỐT NGHIỆP

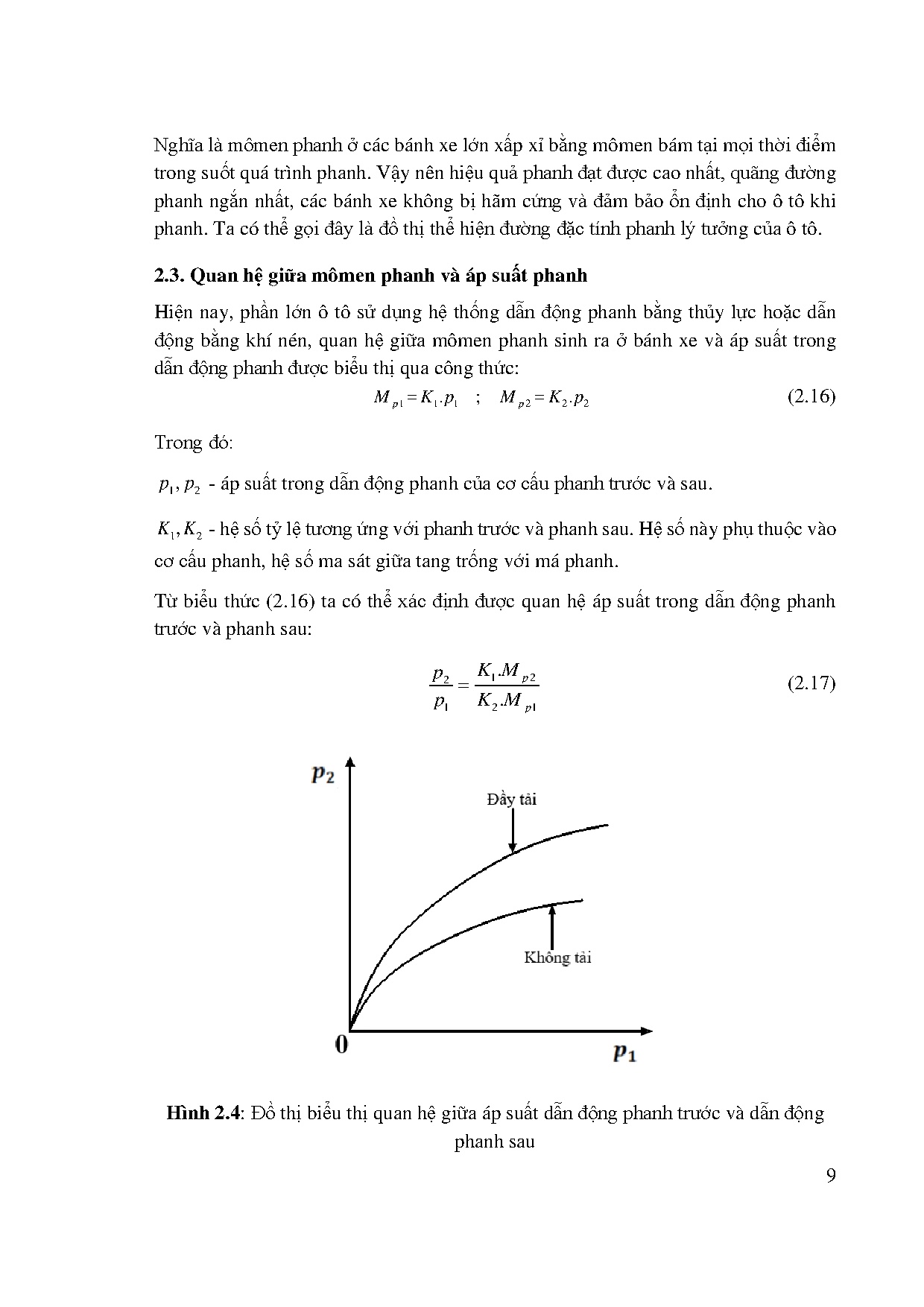

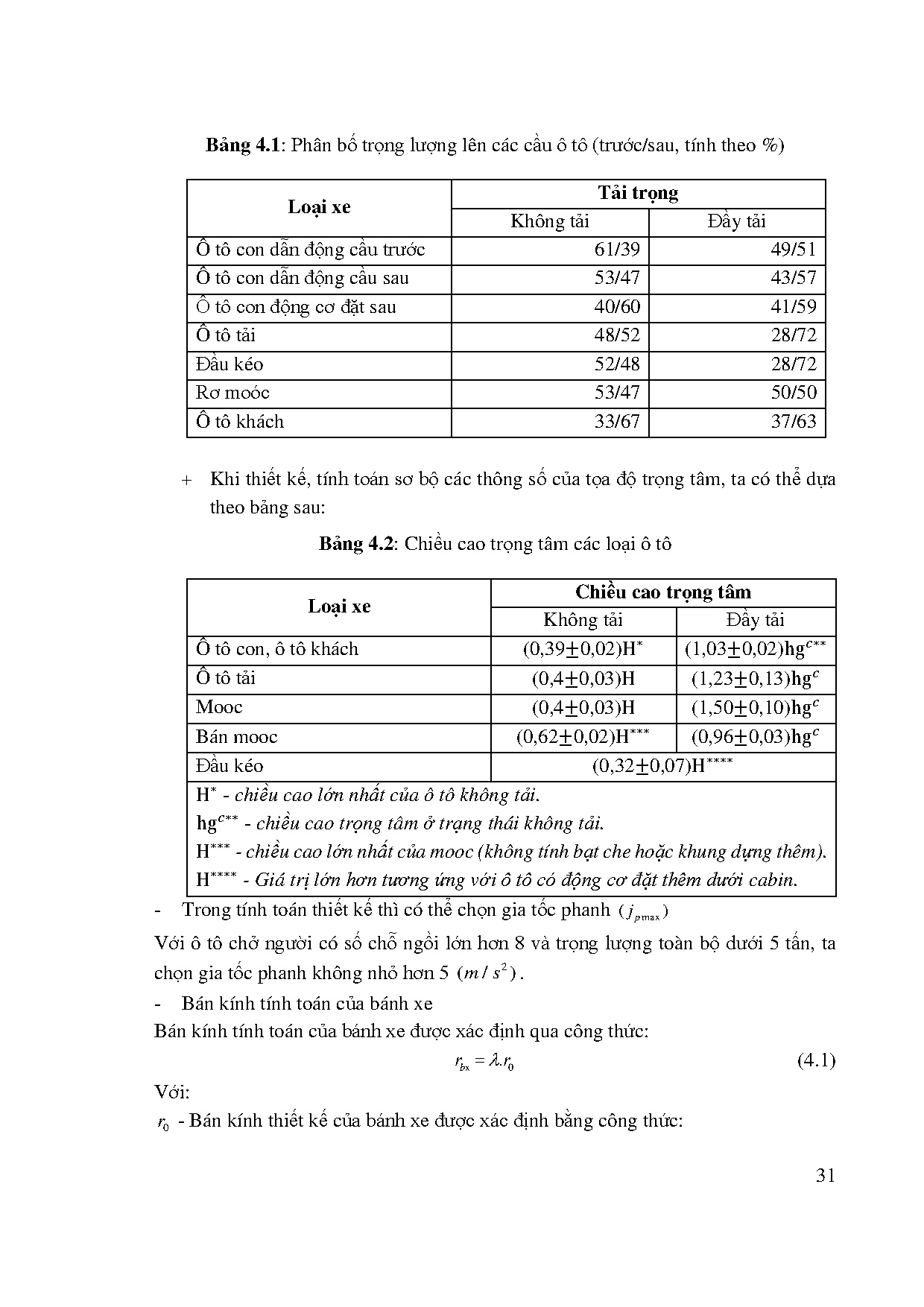

ĐỀ TÀI: TÌM HIỂU VỀ ĐIỀU HÒA LỰC PHANH Ô TÔ
SVTH:
MSSV:
SVTH:
MSSV:
Khóa :
Ngành:
GVHD:

NGUYỄN KHÁNH HƯNG
18145142
PHAN PHÚ VINH
18145289
2018 - 2022
CÔNG NGHỆ KỸ THUẬT Ô TÔ
ThS. TRẦN ĐÌNH QUÝ

Tp. Hồ Chí Minh, tháng 8 năm 2022

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
_________________
Tp. Hồ Chí Minh, ngày 22 tháng 07 năm 2022

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên thực hiện:
Họ và tên SV1: NGUYỄN KHÁNH HƯNG
Họ và tên SV2: PHAN PHÚ VINH

MSSV: 18145142
MSSV: 18145289

Ngành: Công nghệ Kỹ thuật ô tô
Khóa: 2018 – 2022
Giảng viên hướng dẫn: ThS. Trần Đình Quý
1.
Tên đề tài.

TÌM HIỂU VỀ ĐIỀU HÒA LỰC PHANH Ô TÔ.
2.
Nhiệm vụ đề tài
- Tìm hiểu về cơ sở lý thuyết về điều hòa lực phanh ô tô.
- Tìm hiểu về các biện pháp và các van điều hòa áp suất phanh.
- Xây dựng các phương pháp tính toán lựa chọn van điều hòa áp suất phanh.
3.
Sản phẩm của đề tài.
Quyển thuyết minh + file mềm.
4.
Ngày giao nhiệm vụ đề tài: 12/03/2022.
5.
Ngày hoàn thành nhiệm vụ: 22/07/2022.
TRƯỞNG NGÀNH

GIÁO VIÊN HƯỚNG DẪN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên:

Nguyễn Khánh Hưng

MSSV: 18145142

Phan Phú Vinh

MSSV: 18145289

Ngành: Công nghệ Kỹ thuật Ô tô.
Tên đề tài: Tìm hiểu về điều hòa lực phanh ô tô.
Họ và tên Giáo viên hướng dẫn: ThS. Trần Đình Quý.
NHẬN XÉT
1.
Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................
.................................................................................................................................
.................................................................................................................................
2.
Ưu điểm:
.................................................................................................................................
.................................................................................................................................
.................................................................................................................................
3.
Khuyết điểm:
................................................................................................
...

...
n xe Hiace trong xưởng Khung Gầm.
7.2. Hướng phát triển

Vì thời gian thực hiện đề tài có hạn và trình độ chuyên môn cũng như kiến thức
của nhóm sinh viên còn hạn chế, nên đề tài vẫn chưa được khai thác triệt để.
Do đó, để đề tài được phong phú hơn, nhóm kiến nghị một số hướng phát triển sau:
 Tính toán lựa chọn van trên các loại xe có nhiều cầu.
 Xác định cụ thể vị trí đặt van và góc làm việc của thanh cảm biến tải.
 Mô phỏng hoạt động của hệ thống phanh có gắn van điều hòa để kiểm nghiệm
lại kết quả tính toán.

72

TÀI LIỆU THAM KHẢO
Tiếng Việt:
[1] Võ Văn Hưởng (chủ biên), Nguyễn Tiến Dũng, Tạ Tuấn Hưng (2021), “Lý thuyết
ô tô hiện đại”, Nhà xuất bản giáo dục Việt Nam, 248 trang.
[2] Nguyễn Trọng Hoan (2019), “Thiết kế tính toán ô tô”, Nhà xuất bản giáo dục Việt
Nam, 349 trang.
[3] Đặng Quý (2012), “Giáo trình Lý thuyết ô tô”, Nhà xuất bản ĐHQG Tp.HCM,
215 trang.
[4] Đặng Quý (2006), “Giáo trình Thiết kế ô tô”, Trường Đại Học Sư Phạm Thành
Phố Hồ Chí Minh, lưu hành nội bộ, 230 trang.
Tiếng Anh:
[5] Albatlan S. Abu Alyareed, “INVESTIGATION OF PARAMETERS
AFFECTING
HYDRAULIC
BRAKE
LOAD
SENSING
VALVE
PERFORMANCE”, Volume 39, Number 1, 2013.
[6] Heinz Heisler (2002), “Advanced Vehicle Technology second edition”, 600
paper.

73

PHỤ LỤC
Code vẽ đồ thị bằng Matlab
%Đồ thị đặc tính
phi = linspace(0,0.70,1000)
Mp01=((2850*342.8.*phi)/2890).*(953.7+910.2.*phi)/10000
figure(1)
plot(phi,Mp01,b)
title(QUAN HE GIUA MÔMEN PHANH VA HE SO BAM)
xlabel(HE SO BAM )
ylabel(MÔMEM PHANH)
grid on
hold on
Mp02=((2850*342.8.*phi)/2890).*(1936.3910.2.*phi)*0.95/10000
plot(phi,Mp02,r)
Mp1=((3690*342.8.*phi)/2890).*(1069.3+955.7.*phi)/10000
Mp2=((3690*342.8.*phi)/2890).*(1820.7955.7.*phi)*1.05/10000
plot(phi,Mp1,b)
plot(phi,Mp2,r)
figure(2)
plot(Mp01,Mp02,b,Mp1,Mp2,r)
title(QUAN HE MOMEN PHANH)
xlabel(MOMEN PHANH CAU TRUOC)
ylabel(MOMEN PHANH CAU SAU)
grid on
hold on
P1=Mp1/1.32
P2=Mp2/1.32
P01=Mp01/1.32
P02=Mp02/1.32
figure(3)
plot(P01,P02,b,P1,P2,r)
title(QUAN HE AP SUAT DAN DONG PHANH)
xlabel(AP SUAT PHANH CAU TRUOC)
ylabel(AP SUAT PHANH CAU SAU)
grid on
hold on

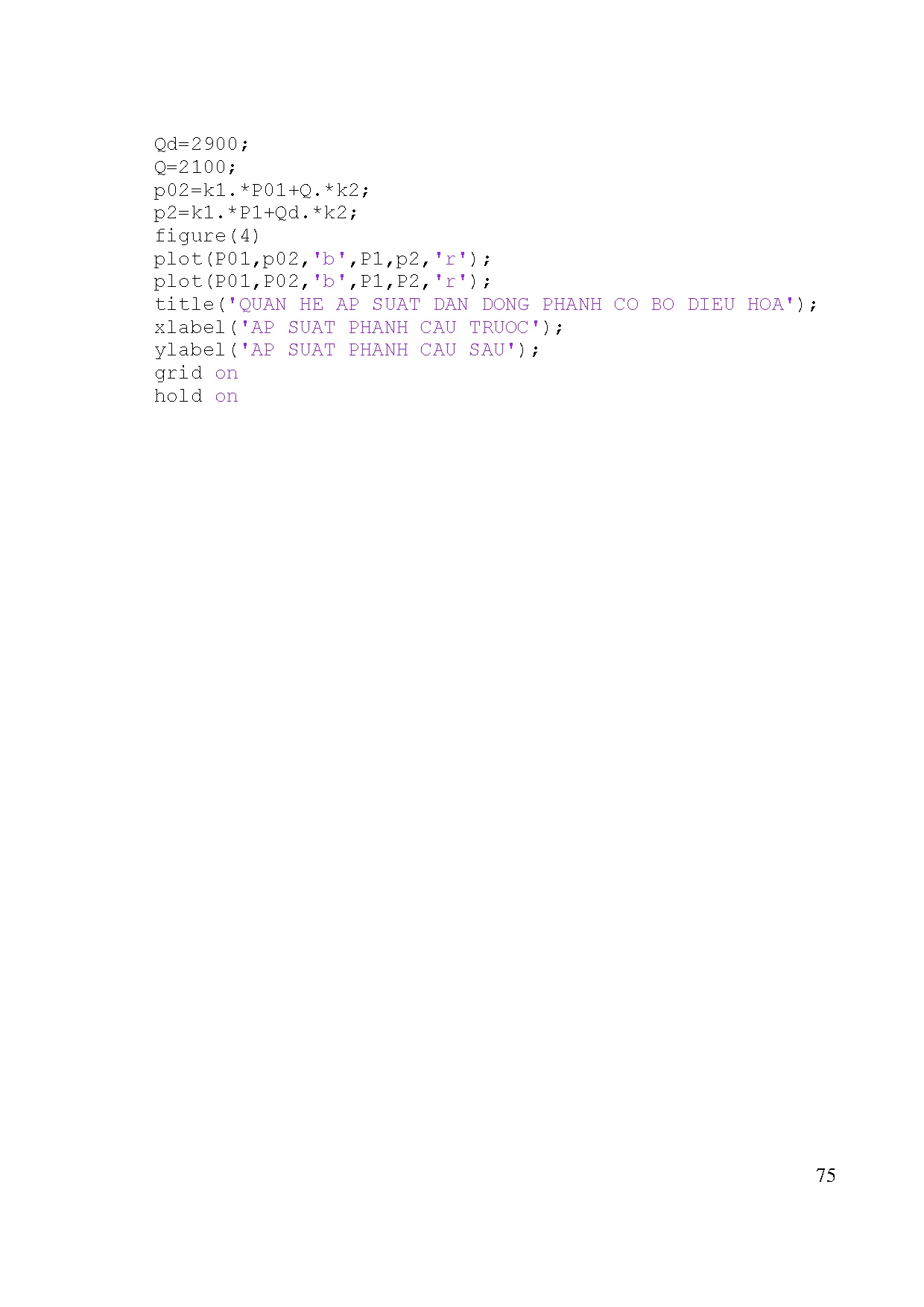

D=19
d=14
k1=(D^2-d^2)/(D^2)
k2=4/(pi*D^2)
74

Qd=2900
Q=2100
p02=k1.*P01+Q.*k2
p2=k1.*P1+Qd.*k2
figure(4)
plot(P01,p02,b,P1,p2,r)
plot(P01,P02,b,P1,P2,r)
title(QUAN HE AP SUAT DAN DONG PHANH CO BO DIEU HOA)
xlabel(AP SUAT PHANH CAU TRUOC)
ylabel(AP SUAT PHANH CAU SAU)
grid on
hold on

75
