Đồ án tốt nghiệp - Thiết kế và thi công mô hình bãi đỗ xe ô tô

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ - VIỄN THÔNG

THIẾT KẾ VÀ THI CÔNG MÔ HÌNH
BÃI ĐỖ XE Ô TÔ
SVTH:

NGUYỄN QUANG HUY
MSSV: 20161321
ĐÀO THẾ HỮU
MSSV: 20161324

GVHD:

ThS NGUYỄN VĂN PHÚC

TP. HỒ CHÍ MINH – 12/2024

v

vi

LỜI CẢM ƠN
Đầu tiên, nhóm thực hiện đề tài xin gửi lời cảm ơn chân thành và sâu sắc đến
Thầy Nguyễn Văn Phúc đã trực tiếp hướng dẫn tận tình và tạo và giúp đỡ để
nhóm thực hiện nhận được kết quả tốt nhất với đề tài khóa luận này.
Nhóm nghiên cứu xin chân thành cảm ơn quý các Thầy / Cô đã dạy và truyền
đạt tất cả những kiến thức từ cơ bản đến nâng cao về ngành nghề của mình, tích
lũy được nhiều kiến thức để chuẩn bị cho hành trang của mình sau này.
Ngoài ra, nhóm thực hiện xin gửi lời cảm ơn đến tất cả những người đã bên
cạnh và hỗ trợ chúng em trong suốt quãng đường đại học, chia sẻ kiến thức, góp
ý giúp chúng em có nhiều sức mạnh cố gắng, ý chí dốc hết sức mình học tập và
thực hiện thành công khóa luận tốt nghiệp.
Cuối cùng, nhóm thực hiện xin cảm ơn Quý thầy cô – trường Đại học Sư
phạm Kỹ thuật Thành phố Hồ Chí Minh, cùng tập thể Quý Thầy Cô khoa Điện –
Điện tử đã dìu dắt và hỗ trợ nhóm trong suốt quá trình học tập, tất cả kiến thức từ
kỹ năng mềm đến các kỹ năng chuyên môn, giúp nhóm có tự tin hơn trong công
việc, giúp ích cho đất nước.
Xin trân trọng cảm ơn!

Người thực hiện đề tài
Đào Thế Hữu
Nguyễn Quang Huy

vii

LỜI CAM ĐOAN
Đề tài đồ án tốt nghiệp “Thiết kế và thi công mô hình bãi đỗ xe ô tô ” là do
nhóm thực hiện bao gồm Đào Thế Hữu và Nguyễn Quang Huy thực hiện dưới sự
hướng dẫn của thầy Nguyễn Văn Phúc. Ngoài ra, nhóm thực hiện đã tìm kiếm và
tham khảo để có thêm nguồn thông tin và lượng kiến thức phục vụ cho việc hoàn
thành đề tài tốt nhất và nhóm thực hiện có trích dẫn nguồn thông tin của tài liệu
tham khảo đầy dủ và rõ ràng. Nhóm nghiên cứu xin cam kết không sao chép từ
các tài liệu hay công trình nghiên cứu khoa học nào có liên quan.
Người thực hiện
Đào Thế Hữu
Nguyễn Quang Huy

viii

TÓM TẮT
Trong bối cảnh kinh tế toàn cầu biến động và khoa học kỹ thuật phát triển
vượt bậc, các thành phố lớn đối mặt với gia tăng dân số và phương tiện giao
thông, đặc biệt là ô tô. Điều này không chỉ phản ánh sự phát triển kinh tế mà còn
mang lại thách thức lớn về môi trường, ùn tắc và thiếu hụt bãi đỗ xe.
Hệ thống bãi đỗ xe truyền thống ngày càng bộc lộ nhiều hạn chế như gây
ùn tắc, mất xe hoặc vé gửi, đặc biệt trong các khu vực
...

...


Nhận tín hiệu

Hoạt động

12

Hợp lệ

Thành công

Nhận tín hiệu

Hoạt động

Nhận xét: Từ bảng số liệu trên mô hình đáp ứng được mục tiêu mà nhóm thực
hiện đã đề ra. Tuy nhiên mô hình hoạt động cần có wifi nên mô hình còn gặp vấn
đề về xử lý tín hiệu từ wifi nên nhóm thực hiện cần khắc phục các vấn đề về wifi
để mô hình hoạt động ổn định hơn.

59

CHƯƠNG 5
KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN

5.1 KẾT LUẬN
Sau thời gian nghiên cứu và thực hiện đề tài nhóm thực hiện đã thiết
kế và thi công một mô hình hệ thống bãi đỗ xe ô tô bao gồm:
- Phần mềm quản lý bãi đỗ xe ô tô: giao diện hiển thị camera xe vào - ra, hiển
thị ảnh lúc xe vào - ra và biển số xe lúc xe vào – ra, lịch sử các xe ra vào
bãi đỗ xe ô tô.
- Sử dụng mạng nơ ron CNN để nhận diện khung biển số xe kết hợp với thư
viện openCv để đọc ký tự từ khung hình và lưu biển số xe nhận diện được
vào cơ sở dữ liệu.
- Mô hình bãi đỗ xe ô tô: mở barrier khi nhận được tín hiệu biển số xe hợp lệ
và đóng barrier khi không còn phát hiện xe ô tô.

5.2 HƯỚNG PHÁT TRIỂN
Dựa vào những kết quả nhóm thực hiện đã đạt được nếu có thời gian nhóm thược
hiện sẽ phát triển đề tài thêm những phần như sau:
- Tích hợp thêm quét thẻ RFID để cải thiện tính bảo mật.
- Phát triển thêm app mobile tìm kiếm bãi đỗ xe gần nhất, kết hợp thanh toán và
đặt chỗ trước.
- Giao diện quản lý thêm mục thống kê doanh thu của bãi đỗ xe ô tô.
- Phát triển hệ thống chạy ở máy tính local không cần sử dụng wifi.
- Hướng dẫn xe vào đến vị trí còn trống trong bãi đỗ xe
60

TÀI LIỆU THAM KHẢO
[1] Nguyễn Văn Hiệp, “Giáo trình Lập trình Android trong ứng dụng
điều khiển” – Đại Học Sư Phạm Kỹ Thuật Tp.HCM tháng 8/2015.
[2] Nguyễn Đình Phú, “Giáo trình Thực tập vi điều khiển PIC” – Đại
Học Sư Phạm Kỹ Thuật Tp.HCM tháng 8/2015.
[3] TS Nguyễn Tất Bảo Thiện và KS. Phạm Quang Huy, “Lập Trình
IOT Với ARDUINO, ESP8266 Và XBEE”, năm 2015.
[4] Vũ Tiến Trình và Lê Vũ Khanh - “HỆ THỐNG BÃI GIỮ XE ỨNG
DỤNG CÔNG NGHỆ RFID KẾT HỢP NHẬN DIỆN BIỂN SỐ”, Đồ Án
Tốt Nghiệp ĐH, Trường đại học Sư Phạm Kỹ Thuật TPHCM, 2014.
[5] Các Mô hình bãi đỗ xe thông minh tại Việt Nam và Thế Giới nổi
bật, [Online], https://eparking.vn/mo-hinh-bai-do-xe-thong-minh, [ truy cập
10/10/2024]
[6] Redmon, J., &amp Farhadi, A. (2018). YOLOv3: An Incremental
Improvement. arXiv preprint arXiv:1804.02767.
[7] Jocher, G. (2020). YOLOv5: v3.0.0. GitHub repository.

61

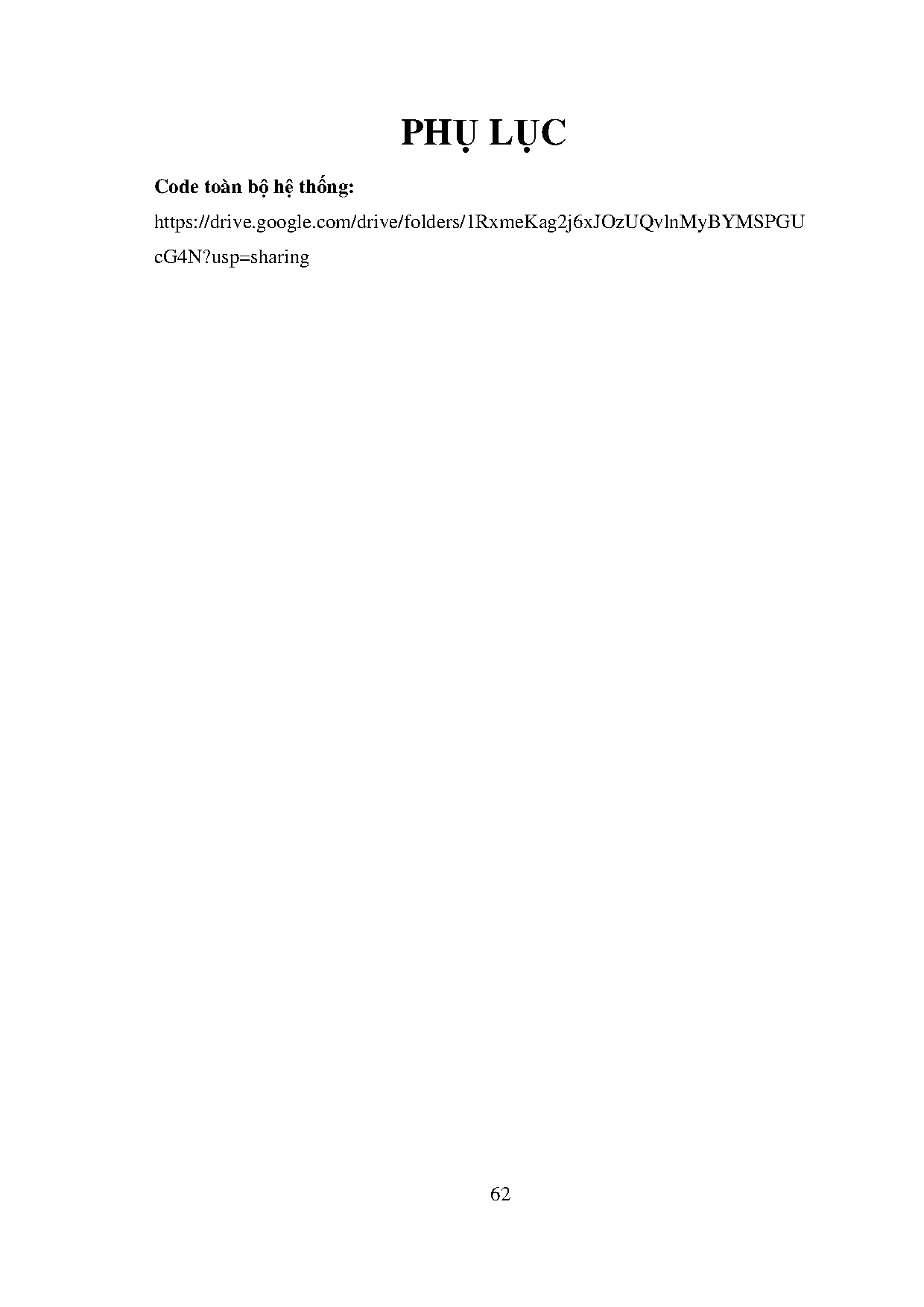

PHỤ LỤC
Code toàn bộ hệ thống:
https://drive.google.com/drive/folders/1RxmeKag2j6xJOzUQvlnMyBYMSPGU
cG4N?usp=sharing
