TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ HỆ THỐNG
NĂNG LƯỢNG MẶT TRỜI ÁP MÁI
KHU D ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HCM

SVTH

ĐẶNG HỮU CƯỜNG

MSSV

18154007

GVHD

TS. NGUYỄN XUÂN VIÊN

Tp. Hồ Chí Minh, tháng 7 năm 2022

MỤC LỤC
Chương 1: Tổng quan ....................................................................................................... 1
1.1 Lý do chọn đề tài............................................................................................................ 1
1.2 Mục tiêu nghiên cứu ...................................................................................................... 1
1.3 Phạm vi nghiên cứu ....................................................................................................... 1
1.4 Phương pháp nghiên cứu ............................................................................................... 1
Chương 2: Cơ sở lý thuyết ................................................................................................ 2
2.1 Giới thiệu về năng lượng mặt trời.................................................................................. 2
2.2 Ứng dụng năng lượng mặt trời hiện nay ........................................................................ 2
2.3 Pin mặt trời..................................................................................................................... 4

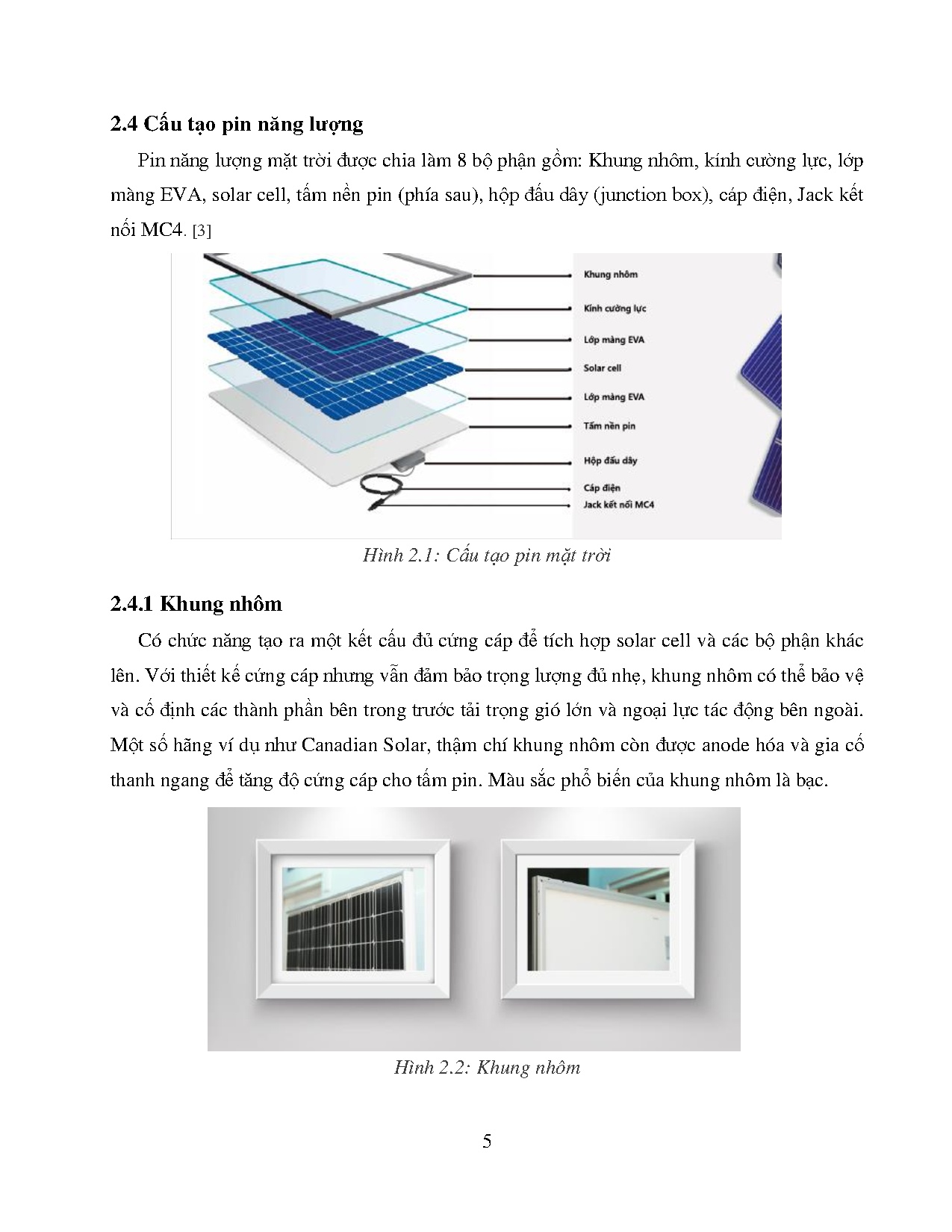

2.4 Cấu tạo pin năng lượng .................................................................................................. 5
2.4.1 Khung nhôm................................................................................................................ 5
2.4.2 Kính cường lực ........................................................................................................... 6
2.4.3 Lớp màng EVA (ethylene vinyl acetate) .................................................................... 6
2.4.4 Lớp Solar cell (tế bào quang điện). ............................................................................. 6
2.4.5 Tấm nền pin (phía sau) ............................................................................................... 7
2.4.6 Hộp đấu dây (junction box) ........................................................................................ 8
2.4.7 Cáp điện DC ................................................................................................................ 8
2.4.8. Jack kết nối MC4 ............
...

...
hà inverter
Mái nhà inverter được lợp bằng mái tôn với độ nghiêng I = 10%
Với kích thước:

Chiều dài: 4.5m,
Cách trục đỡ 300mm

57

chiều rộng : 2.7m

Hình 4.29: Mặt bằng mái nhà inverter

58

4.13 Chi tiết nhà inverter

Hình 4.30: Bản vẽ thiết kế chi tiết nhà inverter
59

Inverter được thiết kế lắp đặt ngay giữa khung đỡ chịu lực của hệ thống, với bệ đỡ gồm 2
khung sắt chịu lực.
Ngoài ra cửa ra vào được thiết kế với chiều dài 900 mm.
Với cách bố trí trên nhà inverter vẫn còn đủ không gian để lắp thêm máy lạnh, hệ thống
camera. Thuận tiện cho quá trình bảo trì vận hành.

Hình 4.31: Bản vẽ thiết kế mặt bằng bố trí inverter
Mặt bằng bố trí máng cáp điện nhà inverter được thiết kế như Hình 57 được kết hợp từ hệ
thống máng cáp từ trên mái đưa về, và cách kích thước có thể thay đổi trong quá trình thi
thống lắp đặt dựa trên địa hình.

60

Hình 4.32: Bản vẽ thiết kế mặt bằng bố trí máng cáp điện nhà inverter

4.14 Mặt cắt A–A , B-B nhà inverter
 Mặt cắt A-A

Hình 4.33: Mặt cắt A –A nhà inverter
61

 Mặt cắt B-B

Hình 4.34: Bản vẽ mặt cắt B-B nhà inverter

62

Chương 5: Kết luận
Năng lượng mặt trời là một nguồn năng lượng vô tận và hoàn toàn an toàn, trước bối cảnh
nguồn năng lượng từ than đá, dầu mỏ ngày càng cạn kiệt và gây ảnh hưởng trực tiếp làm biến
đổi khí hậu thì năng lượng mặt trời đã và đang là một ưu tiên hàng đầu để phần nào làm giảm
sự phụ thuộc vào năng lượng than đá, dầu mỏ và đồng thời cũng giải quyết vấn đề năng lượng
không chỉ một quốc gia mà trên toàn thế giới. Khu D Đại học Sư phạm Kỹ thuật là một khu
vực có phạm vi mái lớn, cũng không có sự cản trở của bóng râm, là một điều kiện vô cùng
thuận lợi để lắp pin năng lượng mặt trời, nhằm hạ nhiệt mái nhà, cũng như giảm thiểu tiền
điện phải trả cho hàng năm.
Dựa trên những vấn đề này thì đề tài “ Thiết kế thi công năng lượng mặt trời áp mái khu
D Trường Đại học Sư phạm Kỹ thuật TP.HCM” là một dự án rất có tiềm năng phát triển để
góp phần giải quyết các vấn đề đặt ra.

63

Chương 6: Tài liệu tham khảo
[1]

https://www.congngheachau.vn/tim-hieu-ve-nang-luong-mattroi/?fbclid=IwAR0wHe-mlDg-rRd14oq1bwxTzPuhFODuNuZw5ogBt18zpiZGvdd_Ecgf14

[2]

https://vi.wikipedia.org/wiki/Pin_M%E1%BA%B7t_Tr%E1%BB%9Di?fbclid
=IwAR2LgJ-IkHcr4jk7NlU3Ff-oglx168Pr-yvza2n7VIKC07frhtVjid1ZM2U
[3]

https://freesolar.vn/tu-van/pin-nang-luong-mat-troi-co-mayloai.html?fbclid=IwAR19_0A5s60yQ3IeMhuavH6GKkfkjr2thtGklXVo5Ot5BHIg0wnY4bpKSg
[4]

https://www.dhcsolar.com/san-pham/inverter-huawei-60kw/

64
