TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ HỆ THỐNG ĐIỆN MẶT TRỜI HÒA LƯỚI
CHO NHÀ XƯỞNG ALCAMAX PACKAGING
SVTH: PHAN THẾ NGỌC
MSSV: 18154035
SVTH: NGUYỄN VĂN PHÚ
MSSV: 18154041
GVHD: TS. NGUYỄN XUÂN VIÊN

TP. Hồ Chí Minh, tháng 08 năm 2022

2

3

4

5

6

7

LỜI CẢM ƠN
Lời đầu tiên nhóm chúng em xin gửi lời cảm ơn chân thành nhất đến các thầy cô đã
hướng dẫn, giúp đỡ tận tình để nhóm chúng em có cơ hội hoàn thành đề tài này. Chúng
em xin cảm ơn các giảng viên ở trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí
Minh nói chung đã giảng dạy, cung cấp cho chúng em các kiến thức đại cương để từ đó
làm nền móng cho chuyên ngành Năng Lượng Tái Tạo của chúng em. Nhóm chúng em
cũng xin gửi lời cảm ơn đến các thầy/cô khoa Cơ Khí Động Lực, các thầy/cô khoa Điện –
Điện Tử đã dạy chúng em các kiến thức chuyên ngành, tạo điều kiện tốt nhất cho chúng
em học tập.
Chúng em rất biết ơn thầy Nguyễn Xuân Viên đã tận tình giúp đỡ, hướng dẫn chúng
em từ những ngày đầu tiên còn bỡ ngỡ bước chân lên giảng đường đại học, thầy đã giúp
chúng em hoàn thành đồ án một cách trọn vẹn nhất, xin cảm ơn thầy rất nhiều trong
chặng đường chúng em học 4 năm Đại Học.
Cuối cùng, chúng em xin chúc quý thầy cô thật nhiều sức khỏe để chèo lái con đò tri
thức, đưa các em thế hệ nay và mai sau đến với bến bờ mong muốn. Chúc trường Đại
Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh ngày càng vững mạnh, ngày càng phồn
vinh. Xin cảm ơn rất nhiều !

8

TÓM TẮT
Chạy đua với thời cuộc, chuyển đổi xanh đang là một vấn đề rất đang được quan tâm
ở Việt Nam và trên thế giới. Công cuộc chuyển đổi từ nguồn năng lượng truyền thống
sang năng lượng tái tạo đã và đang được thực hiện cùng với cuộc cách mạng công nghiệp
4.0. Tiềm năng điện mặt trời ở Việt Nam là rất lớn, đặc biệt là khu vực phía nam. Năng
lượng mặt trời đang chiếm ưu thế lớn về sản lượng điện năng lượng tái tạo, các công ty ở
các khu công nghiệp lớn đang chạy đua để lắp điện mặt trời. Ở các khu công nghiệp có
các mái nhà xưởng diện tích lớn, xung quanh ít có bóng che do mái nhà xưởng cao, là
điều kiện thuận lợi để lắp điện mặt trời áp mái. Nhóm chúng em đã dựa trên một nhà
xưởng ở khu công nghiệp VSIP thuộc tỉnh Bình Dương để tiến hành thiết kế một hệ điện
mặt trời áp mái hòa lưới.

9

MỤC LỤC
LỜI CẢM ƠN ....................................................................................................................... 8
TÓM TẮT ..............................
...

...
hành và phát điện từ
lúc sáng sớm cho đến chiều tối.
5.6 Kết quả mô phỏng đổ bóng

Sun path diagram ở góc azimuth 90 độ

75

Sun path diagram ở góc -90 độ
Dựa vào kết quả mô phỏng của PVsyst ở 2 ảnh trên ta có thể dự đoán bóng che ảnh
hưởng rất ít đến sản lượng của hệ thống. HIện tượng đổ bóng chỉ xảy ra vào lúc sáng sớm
trước 8h ở mái phía tây và sau 4h ở mái phía đông.
5.7 Kết quả tính toán kinh tế của hệ thống
-

LCOE = 0.011 USD/kWh ( 269.5 VNĐ/kWh )

-

Chi phí đầu tư : 79,427 USD ( 1,945,961,500 VNĐ )

-

Chi phí vận hành : 1048 USD/năm ( 25,676,000 VNĐ )

-

Giá trị dòng tiền quy về hiện tại (25 năm): 641,598 USD ( 15,719,151,000 VNĐ )

-

Thời gian hoàn vốn : 2.8 năm

-

Lợi nhuận trên vốn đầu tư (Return on investment) = 807.8%

76

Với chi phí vận hành, chi phí lắp đặt và LCOE thấp như vậy trong khi đó giá trị dòng tiền
quy về hiện tại ( 25 năm ) là 641,598 USD thì chỉ cần 2.8 năm là có thể hoàn vốn. Hơn
nữa lợi nhuận khi đầu tư dự án lên đến 807.8% thì dự án này cực kì hấp dẫn.

Bảng 5.7. Bảng kết quả tính toán kinh tế chi tiết ( đv: USD )[1]

Biểu đồ 5.7. Biểu đồ dòng tiền của dự án[1]
77

CHƯƠNG 6. KẾT LUẬN VÀ KIẾN NGHỊ
6.1. Kết Luận
Sau thời gian thu thập các thông số, dữ liệu, nhóm chúng em đã tính toán và mô phỏng hệ
thống điện mặt trời áp mái cho nhà xưởng công ty ALCAMAX. Hệ thống đáp ứng được
nhu cầu phụ tải là các máy móc, thiết bị có trong nhà máy. Bên cạnh đó, là sự hỗ trợ từ
lưới điện nội bộ của khu công nghiệp VSIP I, cho phép đấu nối một cách hợp pháp và thu
mua lượng điện từ hệ thống điện mặt trời áp mái của nhà xưởng trong khu công nghiệp.
6.2. Kiến nghị
Từ các kết quả tính toán cũng như là mô phỏng được, nhóm kiến nghị triển khai dự án, vì
càng triển khai sớm sẽ có nhiều lợi ích cho cả đôi bên nhà xưởng cũng như là lưới điện
VSIP. Một dự án có tỉ lệ sinh lời rất cao.

78

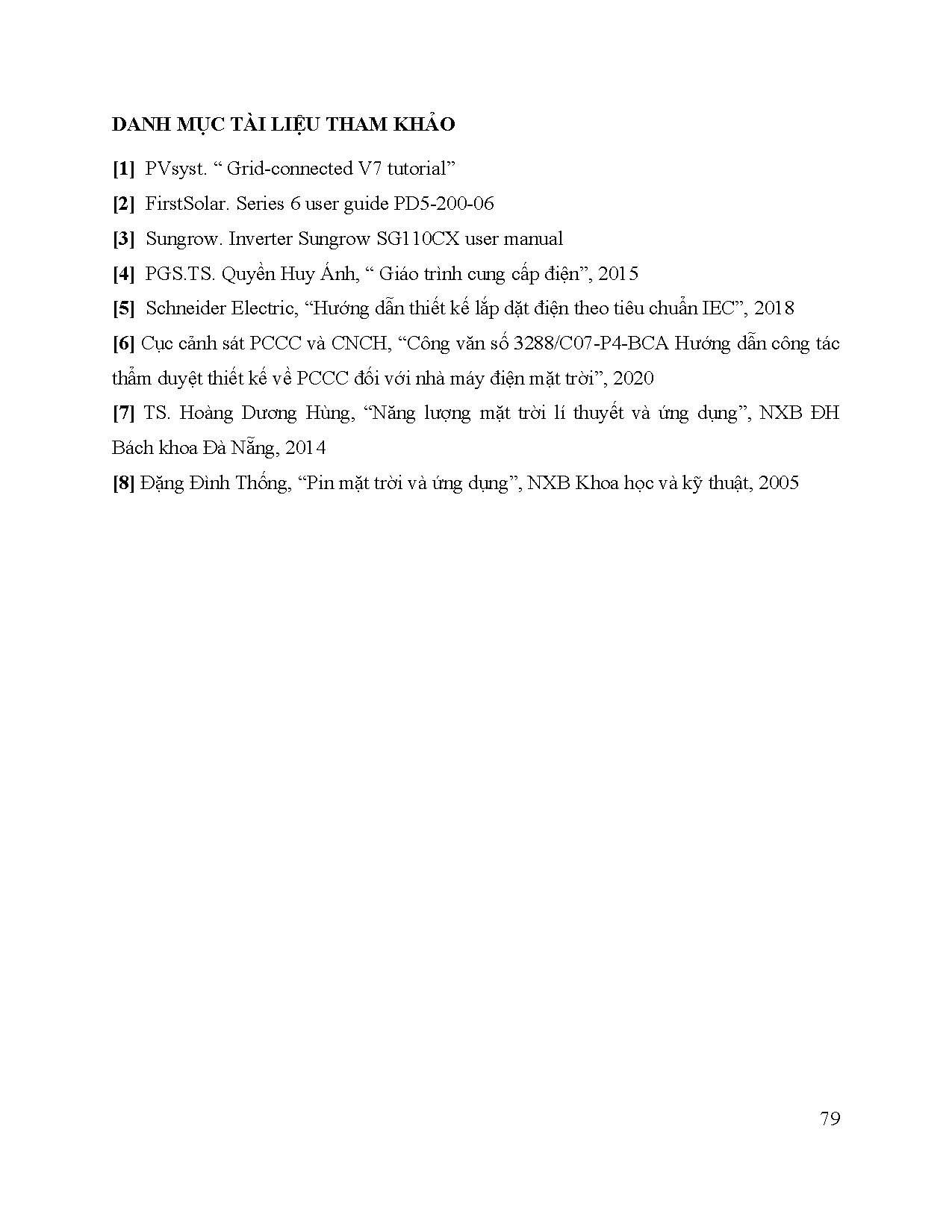

DANH MỤC TÀI LIỆU THAM KHẢO
[1] PVsyst. “ Grid-connected V7 tutorial”
[2] FirstSolar. Series 6 user guide PD5-200-06
[3] Sungrow. Inverter Sungrow SG110CX user manual
[4] PGS.TS. Quyền Huy Ánh, “ Giáo trình cung cấp điện”, 2015
[5] Schneider Electric, “Hướng dẫn thiết kế lắp dặt điện theo tiêu chuẩn IEC”, 2018
[6] Cục cảnh sát PCCC và CNCH, “Công văn số 3288/C07-P4-BCA Hướng dẫn công tác
thẩm duyệt thiết kế về PCCC đối với nhà máy điện mặt trời”, 2020
[7] TS. Hoàng Dương Hùng, “Năng lượng mặt trời lí thuyết và ứng dụng”, NXB ĐH
Bách khoa Đà Nẵng, 2014
[8] Đặng Đình Thống, “Pin mặt trời và ứng dụng”, NXB Khoa học và kỹ thuật, 2005
