BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP
CHUYÊN NGÀNH: CÔNG NGHỆ KỸ THUẬT NHIỆT

ĐỀ TÀI: THIẾT KẾ EJECTOR VÀ NGHIÊN CỨU DÒNG
ĐỘNG HỌC MÔI CHẤT R1234YF

Giảng viên hướng dẫn: TS. Nguyễn Văn Vũ
Sinh viên thực hiện

MSSV

Võ Thái Tân

20147329

Trần Tiến Sơn

20147323

Võ Văn Lê Khoa

20147283

Tp. Hồ Chí Minh, tháng 1 năm 2024

LỜI CẢM ƠN
Đầu tiên, nhóm chúng em xin gửi lời cảm ơn chân thành đến Quý thầy cô trường Đại
học Sư phạm Kỹ thuật TP.HCM nói chung và bộ môn Công nghệ nhiệt - điện lạnh (thuộc
ngành Công nghệ kỹ thuật nhiệt) nói riêng đã tận tình giảng dạy và truyền đạt cho chúng
em những kiến thức quý báu trong suốt quá trình học tập ở trường, những bài học đó là nền
tảng tạo bước đệm giúp chúng em có được những kiến thức giá trị để có thể hoàn thành đồ
án tốt nghiệp.
Đặc biệt, nhóm chúng em xin gửi lời cảm ơn sâu sắc đến thầy TS. Nguyễn Văn Vũ,
người đã trực tiếp hướng dẫn chúng em trong suốt quá trình thực hiện đề tài. Cảm ơn Thầy
đã luôn sẵn sàng trao đổi với chúng em mọi khi đi vào bế tắc, luôn hướng dẫn tận tình, truyền đạt
những kinh nghiệm cũng như giải pháp giúp nhóm chúng em đi đúng hướng và giải đáp
được những khuất mắt trong quá trình thực hiện đề tài. Cả nhóm xin chúc thầy thật nhiều
sức khỏe, luôn tràn đầy cảm hứng để dẫn dắt những sinh viên khóa sau.
Xin cảm ơn tập thể lớp 201472A, cảm ơn những người bạn cùng chuyên ngành đã luôn
đồng hành và hỗ trợ tinh thần cho chúng mình trong suốt quá trình học tập và thực hiện đề
tài.
Trong quá trình thực hiện đồ án do kiến thức còn hạn hẹp nên không thể tránh khỏi
những thiếu sót, nhóm chúng em kính mong nhận được sự chỉ bảo và đóng góp ý kiến từ
quý thầy cô để bài luận văn được hoàn thiện hơn.
Chúng em xin chân thành cảm ơn!

i

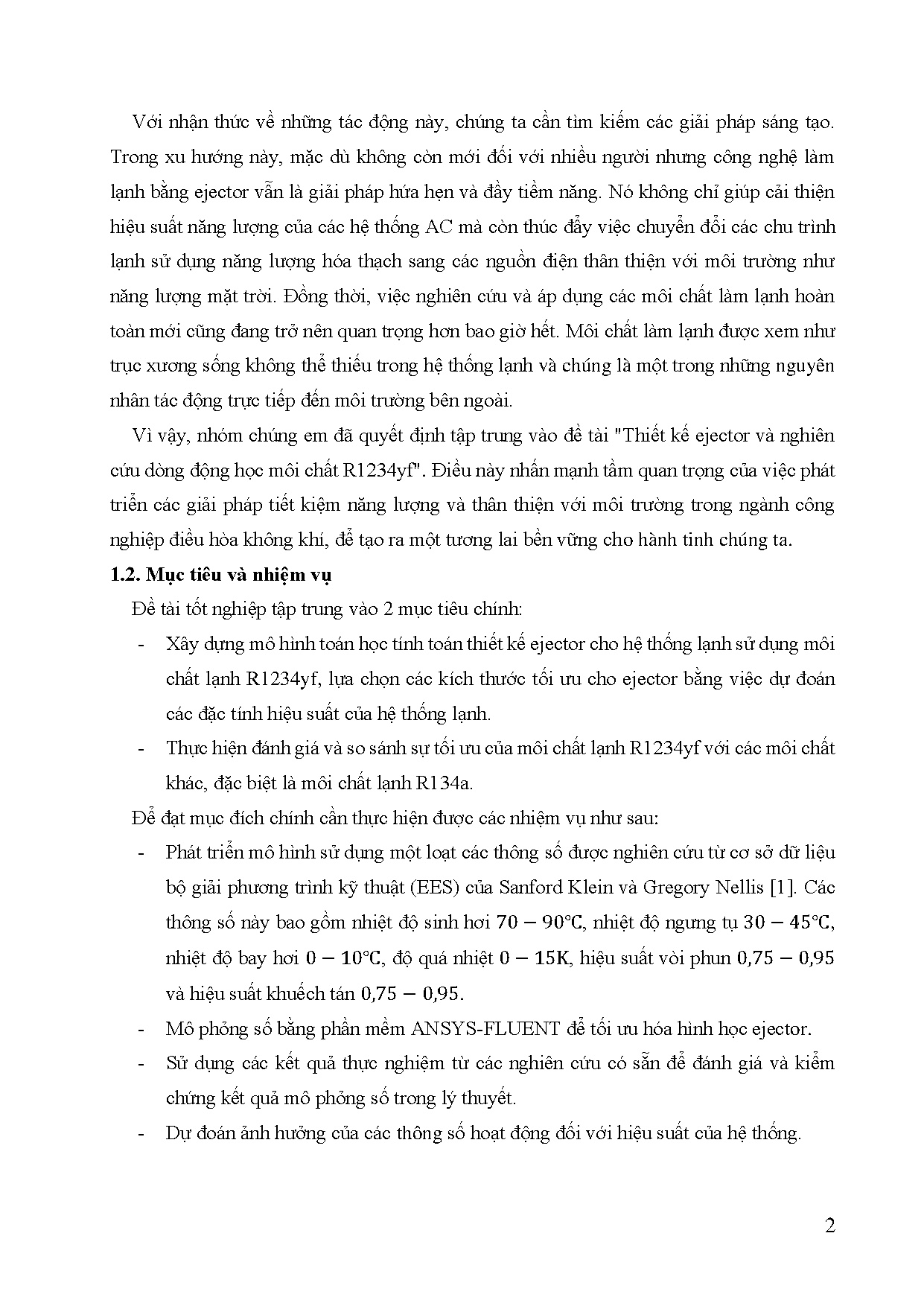

TÓM TẮT ĐỀ TÀI LUẬN VĂN
Trong bối cảnh những phát triển gần đây trong các lĩnh vực xã hội, khía cạnh liên quan
đến tiêu thụ năng lượng và thân thiện môi trường có tầm quan trọng rất lớn đối với các
quốc gia. Trong đó, nhiều ngành công nghiệp dựa vào công nghệ làm lạnh bằng môi chất,
là một trong những yếu tố chính gây hại đến môi trường, vì vậy đây là một thách thức lớn
cần được giải quyết lâu dài cho tương lai. Về vấn đề này, những nỗ lực hướng tới các hệ
thống làm lạnh hiệu quả đã cho thấy sự cần thiết của một thiết kế phù hợp. Phương pháp
làm mát được sử dụng phổ biến nhất là dựa trên chu trình nén hơi, mang lại hiệu quả lớn
về khả năng làm lạnh nhưng hệ thống lạnh nén hơ
...

...

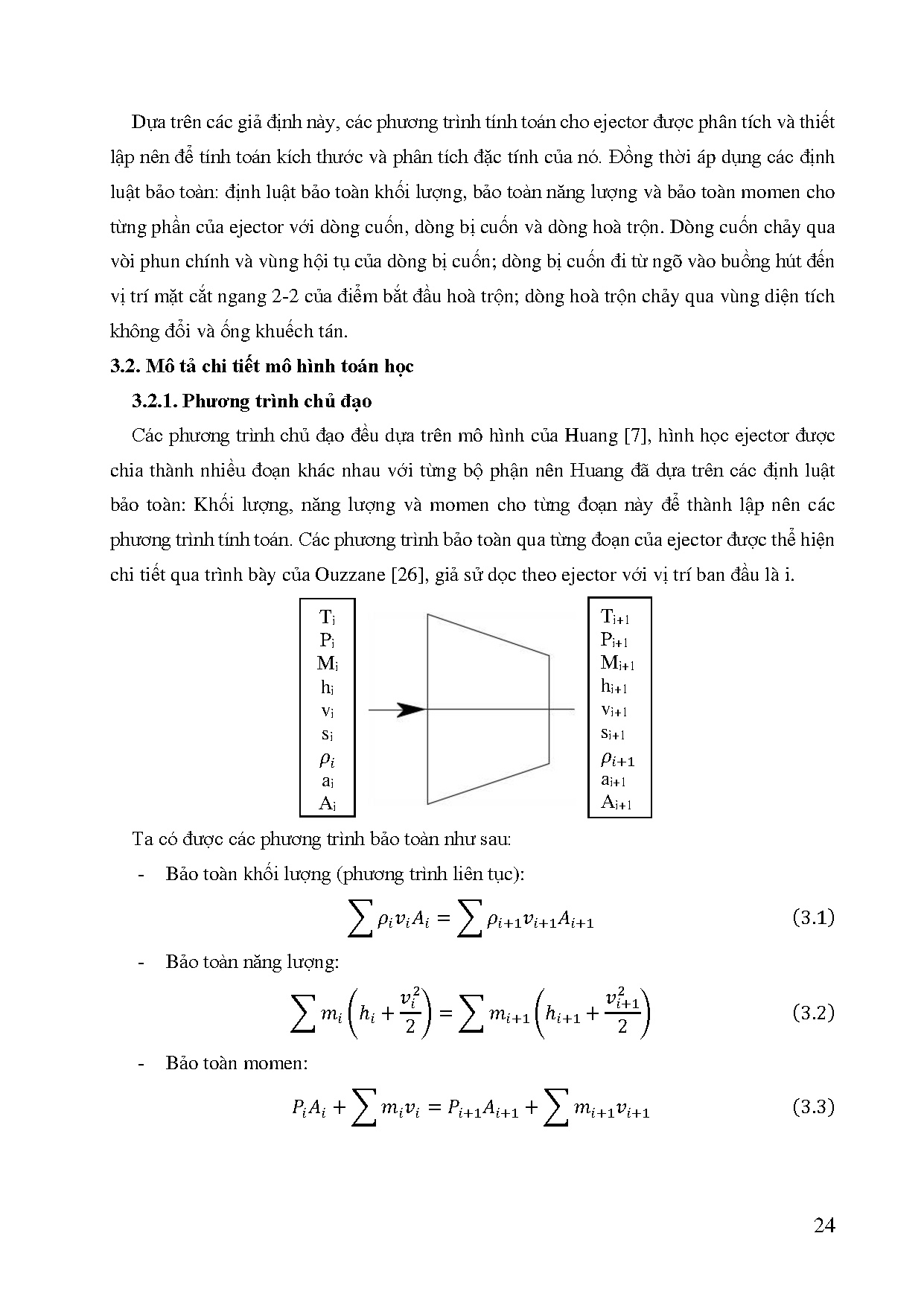

))/(kappa*(Ma_m^2)-((kappa-1)/2)) He so Mach
tai vi tri Shock Wave
Tinh toan ong khuech tan
P_d=P_4*(1+eta_dif*((kappa-1)/2)*(Ma_4^2))^(kappa/(kappa-1))
Ap suat trong
ong khuech tan
h_d=(m_g*h_g+m_e*h_e)/(m_g+m_e)
T_d_qn=temperature(fluid$,P=P_d,h=h_d) Nhiet do ra khoi ejector
h_c=enthalpy(fluid$,T=T_c_ql,P=P_c)
Entanpy tai vi tri long qua lanh cua moi
chat lanh
Q_c=(m_g+m_e)*(h_d-h_c)
Cong suat cua thiet bi ngung tu
Tinh toan cho bom
W_p=(P_pP_c)*m_g/(0.5*(density(fluid$,T=T_c_ql,P=P_c)+density(fluid$,T=T_g_qn,P=P_g)))
Cong suat cua bom
Tinh toan cho generator
Q_vol_g=m_g/rho_g_ra
h_p=h_c+W_p/m_g
Q_g=m_g*(h_g-h_p)
Tinh toan cho evaporator
h_v=h_c

Qua trinh tiet luu dang entanpy

66

m_e=Q_e/(h_e-h_v)
rho_e=density(fluid$,T=T_e_qn,P=P_e)
evaporator
Q_vol_e=m_e/rho_e
Ty so loi cuon va COP
ER=m_e/m_g
COP=Q_e/Q_g
Tinh toan cac kich thuoc khac cua ejector
alfa_diff=10 [deg]
alfa_conv=7 [deg]
L_t=8*(d_1-d_t
L_diff=7*d_2
d_diff=d_2+L_diff/6
d_conv=1.42*d_2
L_x=12*(d_conv-d_2)
vung dien tich khong doi
L_m_min=3*d_2
khong doi
L_m_max=4*d_2
khong doi
d_sec_inlet=d_conv+2*L_t*tan(alfa_conv)
L_tale_min=L_x+L_m_min+L_diff
L_tale_max=L_x+L_m_max+L_diff

Luu luong khoi luong dong thu cap
Khoi luong rieng moi chat lanh ra
Luu luong the tich dong thu cap

Ty so loi cuon
He so COP

Goc khuech tan
Goc hoi tu vung hut
Chieu dai ong phun chinh
Chieu dai ong khuech tan
Duong kinh ong khuech tan
Chieu dai tu loi ra ong phun chinh den
Chieu dai ngan nhat cua vung dien tich
Chieu dai lon nhat cua vung dien tich
Duong kinh mieng ong hut
Chieu dai doan cuoi cua ejector

67

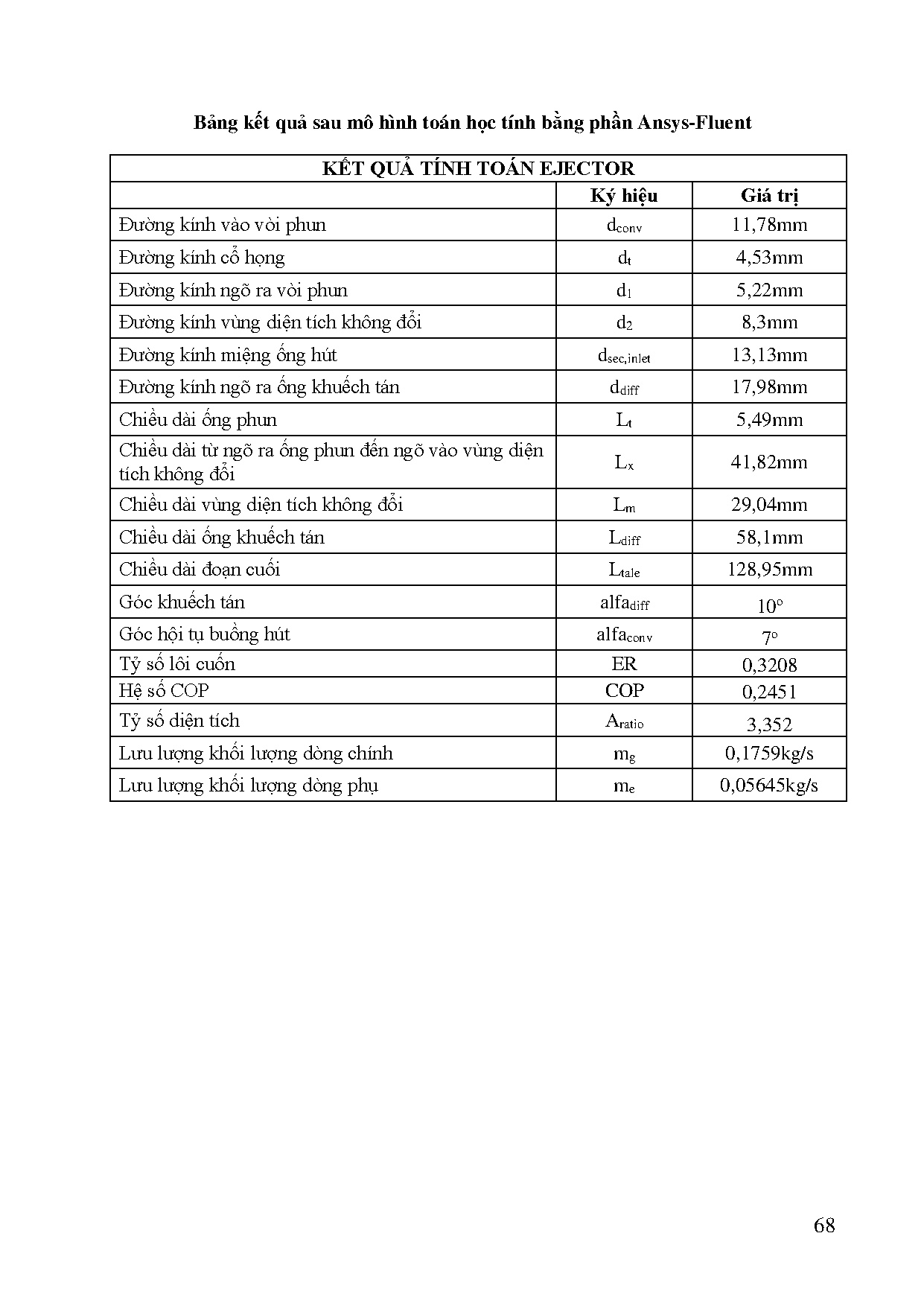

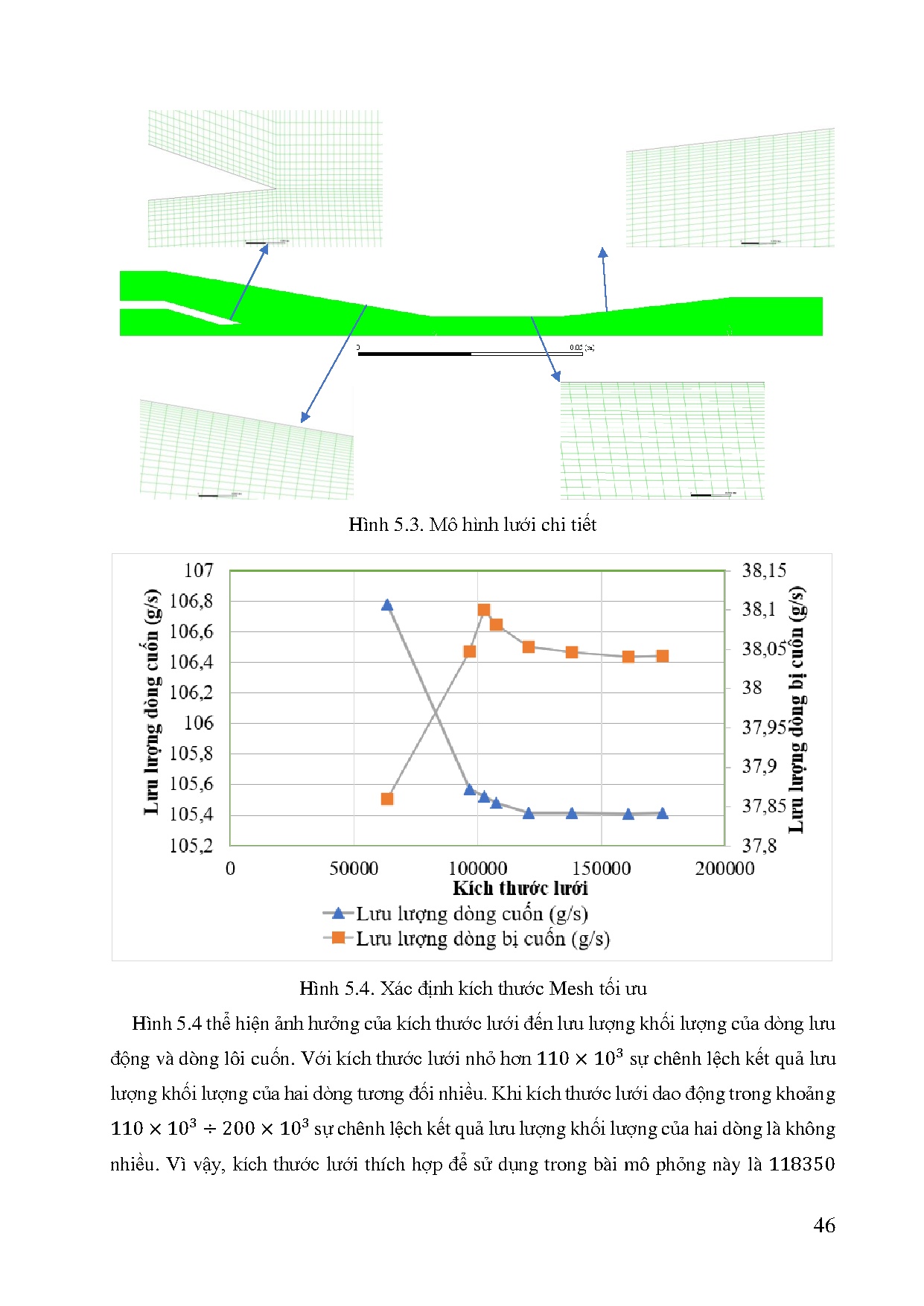

Bảng kết quả sau mô hình toán học tính bằng phần Ansys-Fluent
KẾT QUẢ TÍNH TOÁN EJECTOR
Ký hiệu
Đường kính vào vòi phun
dconv

Giá trị
11,78mm

Đường kính cổ họng

dt

4,53mm

Đường kính ngõ ra vòi phun

d1

5,22mm

Đường kính vùng diện tích không đổi

d2

8,3mm

Đường kính miệng ống hút

dsec,inlet

13,13mm

Đường kính ngõ ra ống khuếch tán

ddiff

17,98mm

Chiều dài ống phun

Lt

5,49mm

Chiều dài từ ngõ ra ống phun đến ngõ vào vùng diện
tích không đổi

Lx

41,82mm

Chiều dài vùng diện tích không đổi

Lm

29,04mm

Chiều dài ống khuếch tán

Ldiff

58,1mm

Chiều dài đoạn cuối

Ltale

128,95mm

Góc khuếch tán

alfadiff

10o

Góc hội tụ buồng hút
Tỷ số lôi cuốn
Hệ số COP
Tỷ số diện tích

alfaconv
ER
COP
Aratio

7o
0,3208
0,2451

Lưu lượng khối lượng dòng chính

mg

3,352
0,1759kg/s

Lưu lượng khối lượng dòng phụ

me

0,05645kg/s

68
