Đồ án tốt nghiệp - Thiết kế chế tạo mô hình Toyota Prius

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ CHỀ TẠO MÔ HÌNH TOYOTA PRIUS

SVTH : NGUYỄN HUỲNH QUỐC TRUNG
MSSV : 15145702
SVTH : NGUYỄN MINH SANG
MSSV : 18145217
NGÀNH: CÔNG NGHỆ KỸ THUẬT Ô TÔ
GVHD : THS. HUỲNH QUỐC VIỆT

Tp. Hồ Chí Minh, tháng 8 năm 2022

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày 17 tháng 8 năm 2022

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Nguyễn Huỳnh Quốc Trung
Nguyễn Minh Sang
Ngành: Công nghệ kỹ thuật ô tô
Giảng viên hướng dẫn: Ths. Huỳnh Quốc Việt
Ngày nhận đề tài:

MSSV: 15145702
MSSV: 18145217
Lớp:
ĐT:
Ngày nộp đề tài:

1. Tên đề tài: Thiết kế chế tạo mô hình Toyota Prius
2. Các số liệu, tài liệu ban đầu:
3. Nội dung thực hiện đề tài:
4. Sản phẩm:
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

i

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: .................................................................MSSV: .................................
Ngành:......................................................................................................................................
Tên đề tài: ................................................................................................................................
Họ và tên Giáo viên hướng dẫn: ....................................................................................
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
...................................................
...

...
n:
 Nếu giá trị hiển trị bằng với giá trị tiêu chuẩn = hoạt động tốt
 Nếu giá trị hiển thị khác với giá trị tiêu chuẩn = kiểm tra, sửa chữa hoặc thay thế

90

6.3.6. Kiểm tra cảm biến vị trí cần số (Shift lever position sensor – S4, S5):
- Mục đích bài thực hành:
 Cải thiện kĩ năng đọc sơ đồ mạch điện.
 Rèn luyện khả năng chuẩn đoán hư hỏng trên xe.
 Ứng dụng các bài thực hành trên mô hình lên xe ngoài thực tế
- Dụng cụ cần chuẩn bị:
 Sơ đồ mạch điện:

 Đồng hồ VOM:

91

-

-

Phương pháp đo kiểm:
Kiểm tra giắc S4:

Kiểm tra

Giá trị

Chân 3 – mass sườn

≥ 10 kΩ

Chân 5 – mass sườn

≥ 10 kΩ

Chân 6 – mass sườn

≥ 10 kΩ

Chân 8 – mass sườn

≥ 10 kΩ

Chân 3 – mass sườn

9 – 14 V

Chân 6 – mass sườn

9 – 14 V

Kiểm tra giắc S5:

 Nếu giá trị hiển trị bằng với giá trị tiêu chuẩn = hoạt động tốt
 Nếu giá trị hiển thị khác với giá trị tiêu chuẩn = kiểm tra, sửa chữa hoặc thay
thế
Kiểm tra

Giá trị

Chân 1 – mass sườn

≥ 10 kΩ

Chân 2 – mass sườn

≥ 10 kΩ

Chân 3 – mass sườn

≥ 10 kΩ

Chân 4 – mass sườn

≥ 10 kΩ

92

Chân 5 – mass sườn

≥ 10 kΩ

Chân 6 – mass sườn

≥ 10 kΩ

Chân 3 – chân 2

4.5 – 5.5 (V)

Chân 6 – chân 5

4.5 – 5.5 (V)

- Kết luận:
 Nếu giá trị hiển trị bằng với giá trị tiêu chuẩn = hoạt động tốt
 Nếu giá trị hiển thị khác với giá trị tiêu chuẩn = kiểm tra, sửa chữa hoặc thay thế

93

CHƯƠNG 7: KẾT LUẬN VÀ ĐỀ NGHỊ
7.1.
Kết luận:
7.1.1. Ưu điểm:
- Nhóm đã hiểu rõ hơn về cách vận hành xe hybrid.
- Mô hình đã được hoàn thiện đúng thời hạn về khung và bố trí.
- Tính trực quan của mô hình được thể hiện rõ.
- Trang trí mô hình Toyota prius thành công.
- Mô phỏng các chế độ của xe hybrid bằng led thành công
7.1.2. Khuyết điểm:
- Mô hình không có chìa khóa Smartkey nên không thể vận hành được.
- Khó khăn về tài chính khiến dây cáp nguồn không thể tới được các motor
7.1.3. Hướng phát triển:
- Tìm được cách để thay thế chìa khóa Smartkey và vận hành mô hình
- Tìm được cách sạc lại cho pin hybrid
7.2. Đề nghị:
Do hạn chế về thời gian và kinh phí, nên đề tài chỉ dừng lại ở mức nghiên cứu,
tìm hiểu và thiết kế mô hình ở mức cơ bản đối với sinh viên ngành cơ khí động lực.
Mong rằng các bạn sinh viên các khóa sau sẽ cải tiến mô hình hơn để tăng tính ứng dụng
của mô hình, giúp mô hình làm cơ sở để tìm hiểu sâu hơn về hệ thống Hybrid.

94

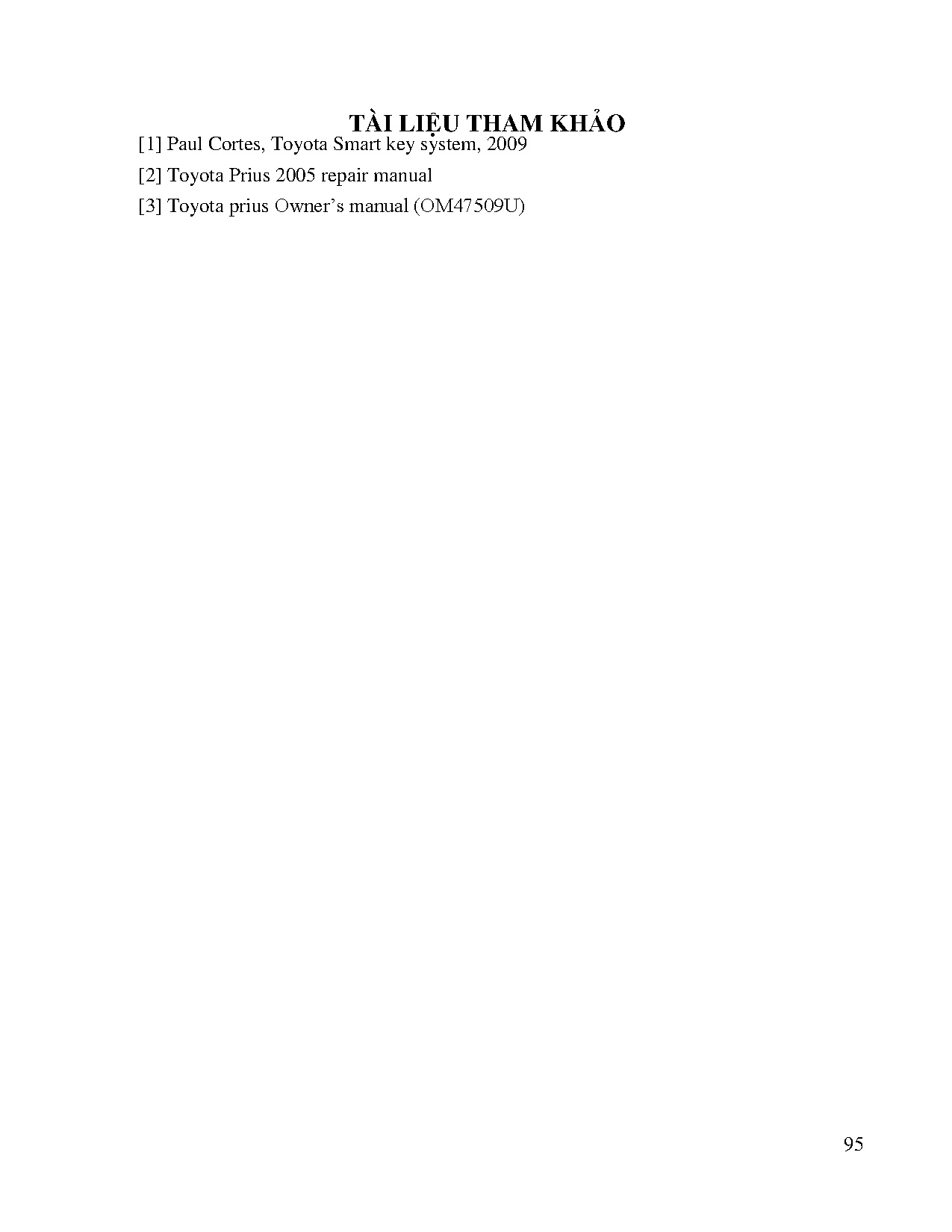

TÀI LIỆU THAM KHẢO

[1] Paul Cortes, Toyota Smart key system, 2009
[2] Toyota Prius 2005 repair manual
[3] Toyota prius Owner’s manual (OM47509U)
