Đồ án tốt nghiệp - Thi công, chế tạo hộp điều khiển hộp số tự động A340E

TRƯỜNG ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

THI CÔNG, CHẾ TẠO HỘP ĐIỀU KHIỂN HỘP SỐ
TỰ ĐỘNG A340E

SVTH: PHAN ĐÌNH PHÚ

MSSV: 18145204

SVTH: TRẦN XUÂN TRƯỜNG MSSV: 18145276
Khoá: 2018
Ngành: Công nghệ Kỹ thuật Ô tô
GVHD: GVC ThS NGUYỄN VĂN TOÀN

Tp. Hồ Chí Minh, tháng 12 năm 2022

TRƯỜNG ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

THI CÔNG, CHẾ TẠO HỘP ĐIỀU KHIỂN HỘP SỐ
TỰ ĐỘNG A340E

SVTH: PHAN ĐÌNH PHÚ

MSSV: 18145204

SVTH: TRẦN XUÂN TRƯỜNG MSSV: 18145276
Khoá: 2018
Ngành: Công nghệ Kỹ thuật Ô tô
GVHD: GVC ThS NGUYỄN VĂN TOÀN

Tp. Hồ Chí Minh, tháng 12 năm 2022

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
TÊN ĐỀ TÀI: Thi công, chế tạo hộp điều khiển hộp số tự động A340E
Họ tên sinh viên
1. PHAN ĐÌNH PHÚ

MSSV: 18145204

2. TRẦN XUÂN TRƯỜNG

MSSV: 18145276

I. NỘI DUNG:
1. Đặt vấn đề nghiên cứu.
2. Giới hạn đề tài.
3. Tổng quan về hộp số tự động A340E.
4. Thiết kế chế tạo hộp điều khiển hộp số A340E.
5. Thi công lắp ráp để vận hành mô hình hộp số A340E.
6. Viết phiếu hướng dẫn sử dụng mô hình hộp số A340E.
7. Tài liệu tham khảo.
II. TÀI LIỆU THAM KHẢO:
Tìm hiểu các tài liệu liên quan về A/T A340E và các phần cứng mạch điều khiển và
lập trình điều khiển.
III. TRÌNH BÀY:
 01 quyển thuyết minh đồ án + 01 mô hình hoạt động bình thường.
 Upload lên google drive của khoa file thuyết minh đồ án (word, powerpoint,
poster).
IV. THỜI GIAN THỰC HIỆN:
a.

Ngày bắt đầu: 21/09/2022

b.

Ngày hoàn thành: 24/12/2022
Tp.HCM, ngày tháng năm 2022

Trưởng bộ môn

Giáo viên hướng dẫn

i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: PHAN ĐÌNH PHÚ

MSSV: 18145204

TRẦN XUÂN TRƯỜNG

MSSV: 18145276

Ngành: Công nghệ Kỹ thuật Ô tô.
Tên đề tài: Thi công, chế tạo hộp điều khiển hộp số tự động A340E
Họ và tên Giáo viên hướng dẫn: GVC. ThS Nguyễn Văn Toàn
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:

......................................................................................................................................
..................................................................................................................................
2. Ưu điểm:

....................................................................................................
...

...
eif (SPD = 2400 &amp&amp SPD 3700)
Shift = 3
else
Shift = 4
end
elseif (TP = 60 &amp&amp TP 72.5)
if (SPD = 0 &amp&amp SPD 500)
Shift = 1
103

elseif (SPD = 500 &amp&amp SPD 2900)
Shift = 2
elseif (SPD = 2900 &amp&amp SPD 4200)
Shift = 3
else
Shift = 4
end
elseif (TP = 72.5 &amp&amp TP 85)
if (SPD = 0 &amp&amp SPD 1000)
Shift = 1
elseif (SPD = 1000 &amp&amp SPD 3200)
Shift = 2
elseif (SPD = 3200 &amp&amp SPD 4800)
Shift = 3
else
Shift = 4
end
else
if (SPD = 0 &amp&amp SPD 2300)
Shift = 1
elseif (SPD = 2300 &amp&amp SPD 3900)
Shift = 2
elseif (SPD = 3900 &amp&amp SPD 5500)
Shift = 3
else
Shift = 4
end
end
Shift = Shift + 20
Khối Shift Map S-3 (DOWN)

104

Code:
function Shift = fcn(TP,SPD)
if (TP = 0 &amp&amp TP 85)
if (SPD = 0 &amp&amp SPD 500)
Shift = 1
elseif (SPD = 500 &amp&amp SPD 3400)
Shift = 2
else
Shift = 3
end
else
if (SPD = 0 &amp&amp SPD 2500)
Shift = 1
elseif (SPD = 2500 &amp&amp SPD 3400)
Shift = 2
else
Shift = 3
end
end
Shift = Shift + 30
Khối LED control

105

Code:
function
[p,r,n,s1,s2,s3,g1,g2,g3,g4,c1,c2,c3,b1,b2,b3,f1,f2,n1,n2,
n3,l] = fcn(Shift)
s1=0s2=0s3=0g1=0g2=0g3=0g4=0
c1=0c2=0c3=0b1=0b2=0b3=0f1=0f2=0n1=0n2=0n3=0l=0

p=0r=0n=0
if Shift = 90
p = 1
elseif Shift = 80
r = 1 b3=1c3=1
elseif Shift = 70
n = 1
elseif Shift = 40
l=1s1=1s2=1c1=1b3=1f2=1
elseif Shift = 30
if Shift == 31
s1=1 s2=1 s3=0 n1=1 n2=0 n3=0
c1=1 c2=0 c3=0 b1=0 b2=0 b3=0 f1=0 f2=1
elseif Shift == 32
s1=1 s2=0 s3=0 n1=0 n2=1 n3=0
c1=1 c2=0 c3=0 b1=1 b2=1 b3=0 f1=1 f2=0
else
s1=0 s2=0 s3=0 n1=0 n2=0 n3=1
c1=1 c2=1 c3=0 b1=0 b2=1 b3=0 f1=0 f2=0
end
elseif Shift = 10
if (Shift == 11 || Shift==21)
s1=1 s2=1 s3=0 g1=1 g2=0 g3=0 g4=0
c1=1 c2=0 c3=0 b1=0 b2=0 b3=0 f1=0 f2=1
elseif (Shift == 12 || Shift==22)
s1=1 s2=0 s3=0 g1=0 g2=1 g3=0 g4=0
c1=1 c2=0 c3=0 b1=0 b2=1 b3=0 f1=1 f2=0

106

elseif (Shift == 13 || Shift==23)
s1=0 s2=0 s3=0 g1=0 g2=0 g3=1 g4=0
c1=1 c2=1 c3=0 b1=0 b2=1 b3=0 f1=0 f2=0
elseif (Shift == 14 || Shift==24)
s1=0 s2=1 s3=0 g1=0 g2=0 g3=0 g4=1
c1=0 c2=1 c3=0 b1=1 b2=1 b3=0 f1=0 f2=0
end
else
s1=0s2=0s3=0g1=0g2=0g3=0g4=0
c1=0c2=0c3=0b1=0b2=0b3=0f1=0f2=0n1=0n2=0n3=0l=0

p=0r=0n=0
end

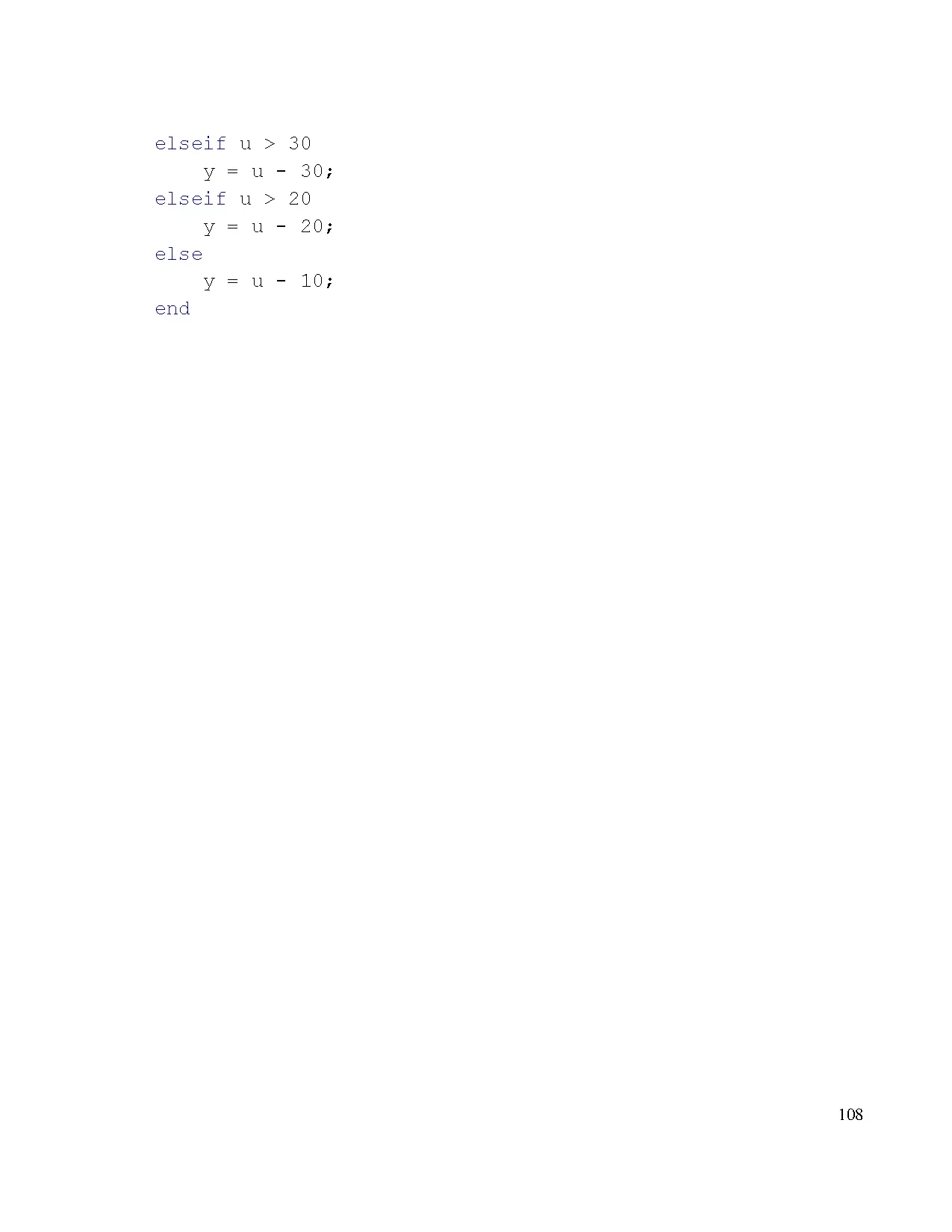

Khối CONVER Function

Code:
function y = fcn(u)
if u = 90
y = 9
elseif u = 80
y = 8
elseif u = 70
y = 7
elseif u 40
y = u - 40

107

elseif u 30
y = u - 30
elseif u 20
y = u - 20
else
y = u - 10
end
