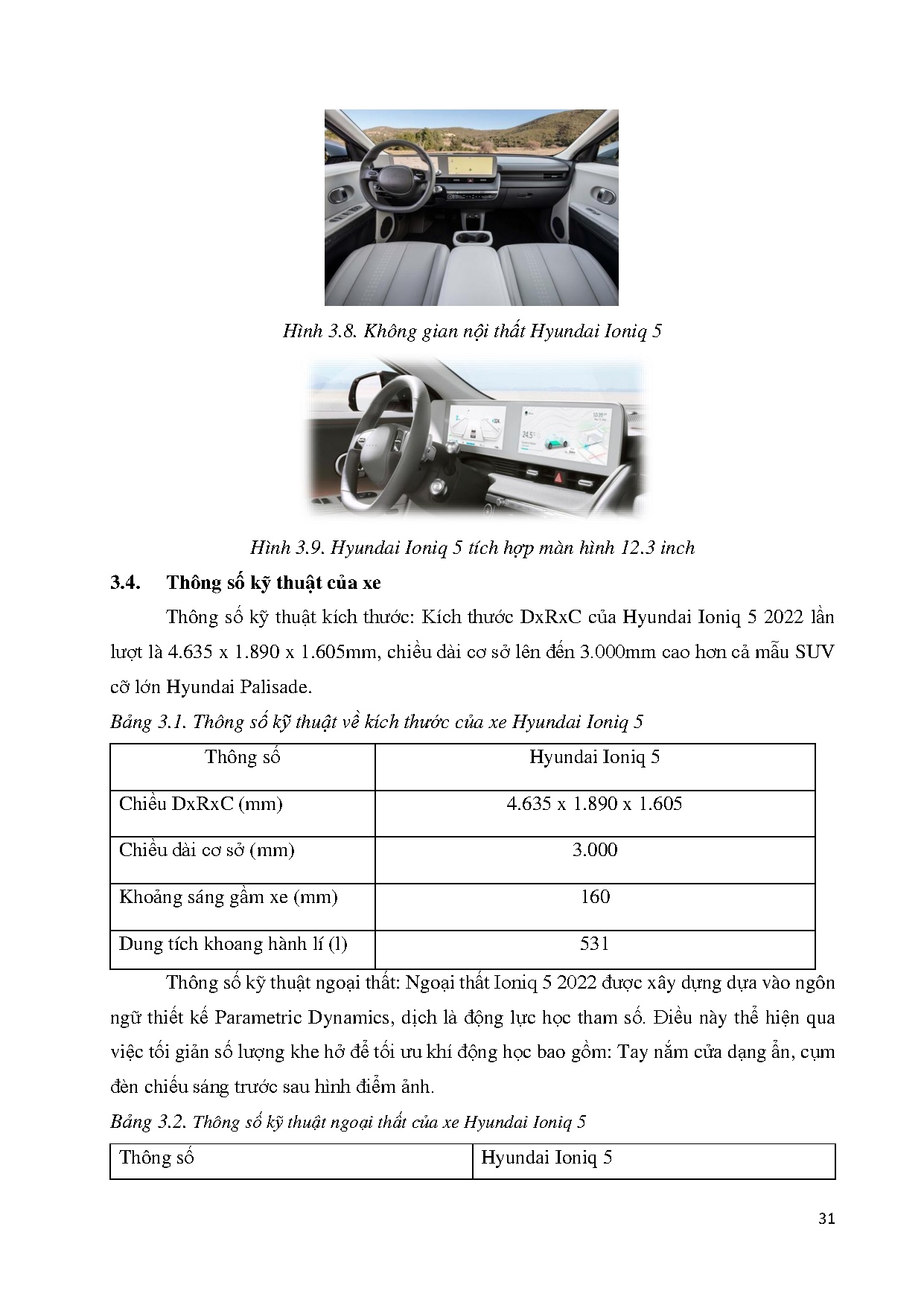

Đề tài Nghiên cứu về xe điện Hyundai Ioniq 5 2022 nhằm giới thiệu các hệ thống
chính trên xe điện Hyundai Ioniq 5 và trình bày các lý thuyết cơ bản về xe điện hiện nay.
Nghiên cứu được thực hiện từ lý thuyết đến ứng dụng thực tế, khai thác những kiến
thức nền tảng về cấu tạo, nguyên lý hoạt động của các thiết bị trên xe điện. Từ đó, kết hợp
với các nguồn tài liệu về xe điện Hyundai Ioniq 5 để trình bày nguyên lý của các hệ thống
chính trên xe, hình ảnh tổng quan về các linh kiện, mối liên hệ giữa các hệ thống với nhau.
Ngoài ra, trong đ
...

...
z, R + Fg, z
My=aFsz, F − bFsz, R + h. (FwF + FwR + Fsx, F + Fsx, R) − Md, y

197

Hình PL 1.30. Phân bố lực tác dụng lên xe
Các trục xe song song và tạo thành một mặt phẳng. Hướng dọc nằm trong mặt phẳng
này và vuông góc với trục. Nếu xe đi trên dốc nghiêng thì pháp tuyến không song song với
trọng lực mà luôn vuông góc với mặt phẳng dọc trục.
-

Tính lực trong hệ thống treo
+ Lực treo cầu trước và cầu sau
FsF=NF[FkF+FbF]
FsR=NR[FkR+FbR]

+ Lực cứng của hệ thống treo bánh trước và bánh sau dọc theo trục z cố định của xe
FkF=f(dZF)
FkR=f(dZR)
+ Lực dọc trục z cố định Hệ thống treo bánh trước và sau giảm xóc lực dọc trục z cố
định của xe
.

FbF=f(d Z F )
1.10 Khối mô phỏng các thông số môi trường

Hình PL 1.31. Mô phỏng các thông số môi trường
198

Khối này sẽ mô phỏng các thông số về điều kiện về môi trường thông qua việc nhập
các giá trị từ người khảo sát và thông số sẽ phù hợp với các điều kiện môi trường. Điều
này sẽ giúp cho kết quả khảo sát chính xác hơn và phù hợp với thực tế. Bởi vì các thông
số sẽ ảnh hưởng đến việc điều khiển xe và ảnh hưởng đến các tính toán động lực học trên
xe.
Cụ thể các điều kiện về môi trường như sau:

Hình PL 1.32. Chi tiết trong khối Enviroment
Nhiệt độ (Temp - Temperature), Áp suất khí quyển (Baro - Barometer), Góc dốc và
mặt đất (Grade, Ground) và gió ở cả 3 chiều không gian (wind x-y-z).
1.11 Khối mô phỏng hiển thị kết quả
Sau quá trình mô phỏng xe theo chu trình kiểm định WLTP 3, các kết quả sẽ được
thể hiện thông qua một khối mô phỏng hiển thị kết quả là khối Visualization.

Hình PL 1.33. Khối hiển thị kết quả mô phỏng
Khối này được thiết kế để nhận các tín hiệu đầu ra sau mô phỏng như: Tốc độ xe,
tốc độ động cơ, momen động cơ, cường độ dòng điện Pin, phần trăm Pin, công suất Pin.
Sau đó sẽ qua một bộ chuyển đổi tín hiệu để đưa ra đồ thị trên khối scope.

199

Trong khối này cũng được thiết kế để chuyển tín hiệu từ dạng này sang dạng khác
như: Chuyển đổi tín hiệu tốc độ xe thành tín hiệu quảng đường thông qua một hàm truyền
tích phân. Ngoài ra để nhìn thấy được hiệu quả của xe, khối cũng sử dụng tín hiệu tốc độ
xe và công suất Pin để tính ra được thông số MPGe (Mile per gallon gasoline equivalent)
tương tự như (Mile per gallon). Nói rõ ra, theo Cục bảo vệ môi trường Hoa Kỳ quy ước 1
galon xăng sẽ tương đường 33.7 kW. Vì vậy ta có MPGe sẽ là số dặm đi được trên 33.7
kW

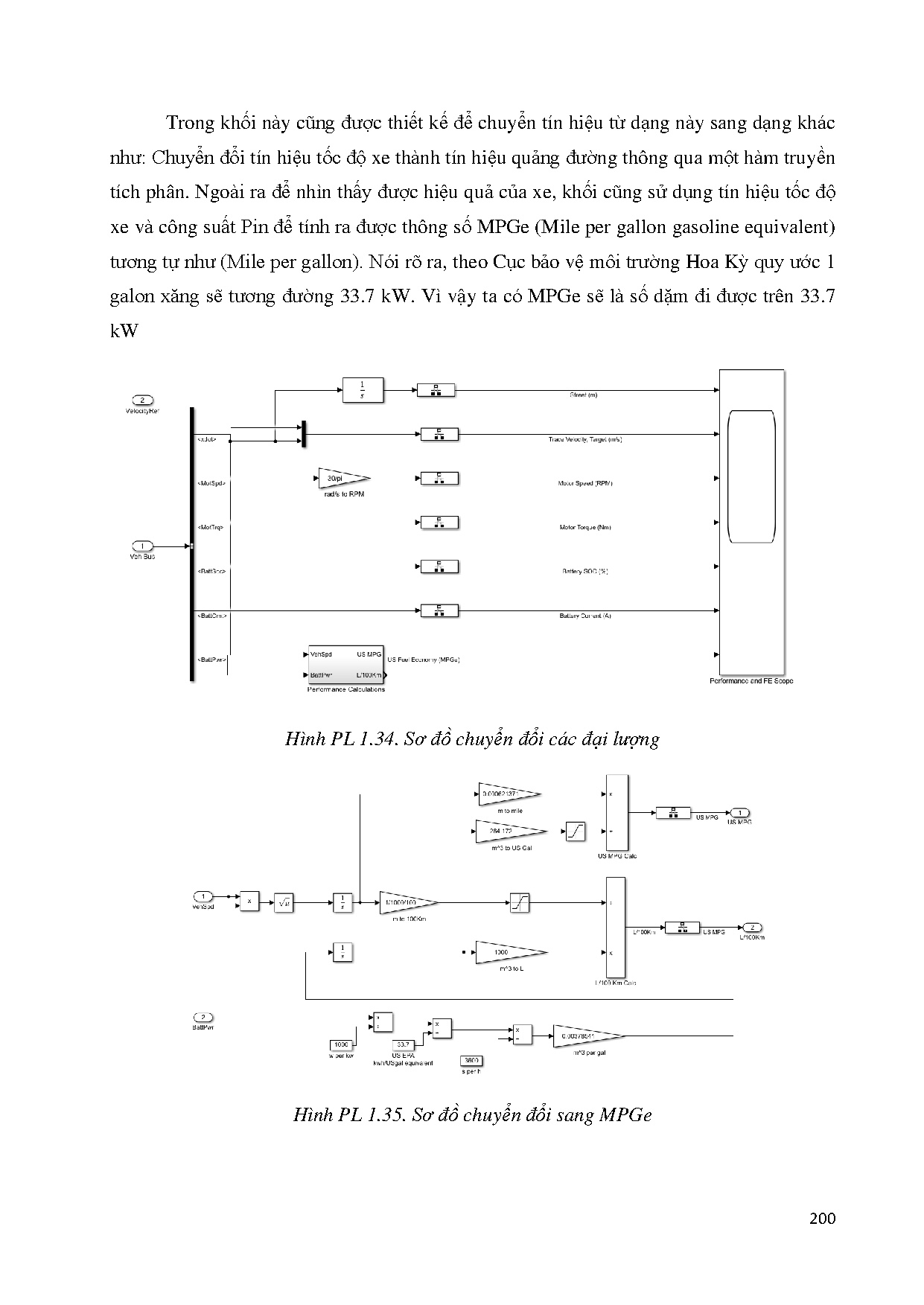

Hình PL 1.34. Sơ đồ chuyển đổi các đại lượng

Hình PL 1.35. Sơ đồ chuyển đổi sang MPGe
