TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

NGHIÊN CỨU VÀ THI CÔNG
MÔ HÌNH HỆ THỐNG PHANH THỦY KHÍ

SVTH: NGUYỄN NHỰT LINH
MSSV: 18145389
SVTH: NGUYỄN THANH TÙNG
MSSV: 18145482
GVHD: ThS. THÁI HUY PHÁT

TP. Hồ Chí Minh, tháng 8 năm 2022

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật ô tô
Tên đề tài

NGHIÊN CỨU VÀ THI CÔNG

MÔ HÌNH HỆ THỐNG PHANH THỦY KHÍ

SVTH: NGUYỄN NHỰT LINH
MSSV: 18145389
SVTH: NGUYỄN THANH TÙNG
MSSV: 18145482
GVHD: ThS. THÁI HUY PHÁT

TP. Hồ Chí Minh, tháng 8 năm 2022

LỜI CẢM ƠN
Trong quá trình học tập tại Trường Đại học Sư Phạm Kỹ Thuật TP HCM và tại khoa Cơ
khí Động lực dưới sự quan tâm và giúp đỡ của các thầy, cô với lòng tận tâm, sự nhiệt huyết
đã dạy bảo, trao cho em những kiến thức chuyên môn và các kỹ năng đạo đức, kỹ năng
sống để chúng em vào đời.
Đặc biệt, chúng em xin gửi lời cảm ơn chân thành đến thầy ThS. Thái Huy Phát, thầy
đã tận tình giúp đỡ và hướng dẫn chúng em trong suốt quá trình chúng em thực hiện đồ án
tốt nghiêp. Thầy đã cung cấp cho chúng em nguồn tài liệu cần thiết, giải thích những thắc
mắc, thiếu sót của chúng em và đốc thúc chúng em trong quá trình thực hiện đồ án. Trong
thời gian được làm việc cùng thầy chúng em đã bổ sung được nhiều kiến thức bổ ích, tinh
thần và thái độ làm việc, sự đoàn kết và tinh thần làm việc nhóm. Đây là những kiến thức
rất bổ ích và cần thiết cho chúng em trong quá trình học tập và làm việc sau này.
Đồ án tốt nghiệp là đề tài lớn đầu tiên mà một người sinh viên phải thực hiện để trở
thành một kỹ sư trong tương lai, đòi hỏi sinh viên phải vận dụng kiến thức, kỹ năng trong
thời gian học tập tại trường, tìm tòi, phát triển ý trưởng để hoàn thiện đề tài, là cơ sở để
thực hiện những nghiên cứu sau này.
Đồng thời chúng em cũng gửi lời cảm ơn đến các thầy cô Trường Đại Học Sư phạm
Đại Học Sư phạm Kỹ thuật TP. HCM đặc biệt là các thầy cô khoa Cơ khí Động lực đã
tạo điều kiện cho chúng em thực hiện đề tài này.
Chúng em củng xin cảm ơn các thầy phản biện đã đóng góp các ý kiến, phân tích để
bổ sung, chỉnh sửa và hoàn thiện đồ án của nhóm chúng em.
Cuồi cùng em xin gửi tới các thầy trong Bộ môn Khung gầm và xưởng Đồng sơn đã
tạo điều kiện cho chúng em về không gian và trang thiết bị đễ thực hiện và thi công phục
vụ cho đề tại.
Chúng em xin chân thành cảm ơn!.
TP. Hồ Chí Minh, ngày 17 tháng 07 năm 2022
Sinh viên thực hiện

NGUYỄN NHỰT
...

...
iên của tập đoàn công nghệ hàng đầu thế giới Dassault Systèmes, S. A.
(Vélizy, Pháp). Cộng đồng người dùng SOLIDWORKS bản quyền trên thế giới hiện là gần
6 triệu người với khoảng 200.000 doanh nghiệp và tập đoàn.

* Những tính năng cơ bản của phần mềm Solidworks
1. Khả năng thiết kế mô hình 3D hoàn hảo
Đây là một trong những tính năng khá nỗi bật của phần mềm solidworks. Thông quan việc
thiết kê các các biên dạng 2D bạn sẽ dựng được các khối 3D theo yêu cầu, tíng năng này khá là dễ
học thông qua các tài liệu thiết kế trên solidworks. Nhưng vấn đề ở đây là bạn cần phải làm thật
nhiều bài tập để có thể nhớ lâu cũng như là vận dụng linh hoạt các lệnh.

78

2. Tính năng lắp ráp các chi tiết
Đây là một tính năng mà hầu như các phần mềm CAD/CAM nào cũng có .Các chi
tiết 3D sau khi thiết kế xong có thể lắp ráp lại với nhau tạo thành một bộ phận máy hoặc
một máy hoàn chỉnh. Xây dựng các đường dẫn thể hiện quy trình lắp ghép. để hiểu rõ về
tính năng này hơn bạn có thể xem tài liệu hướng dẫn lắp ráp trên solidworks.
3. Xuất bản vẽ trên phần mềm Solidworks
- Phần mềm Solidworks cho phép ta tạo các hình chiếu vuông góc các chi tiết hoặc
các bản lắp với tỉ lệ và vị trí do người sử dụng quy định mà không ảnh hưởng đến kích
thước. Công cụ tạo kích thước tự động và kích thước theo quy định của người sử dụng.
Tạo các chú thích cho các lỗ một cách nhanh chóng. Chức năng ghi độ nhám bề mặt, dung
sai kích thước và hình học được sử dụng dễ dàng. Tài liệu hướng dẫn xuất bản vẽ trên
Solidworks.

79

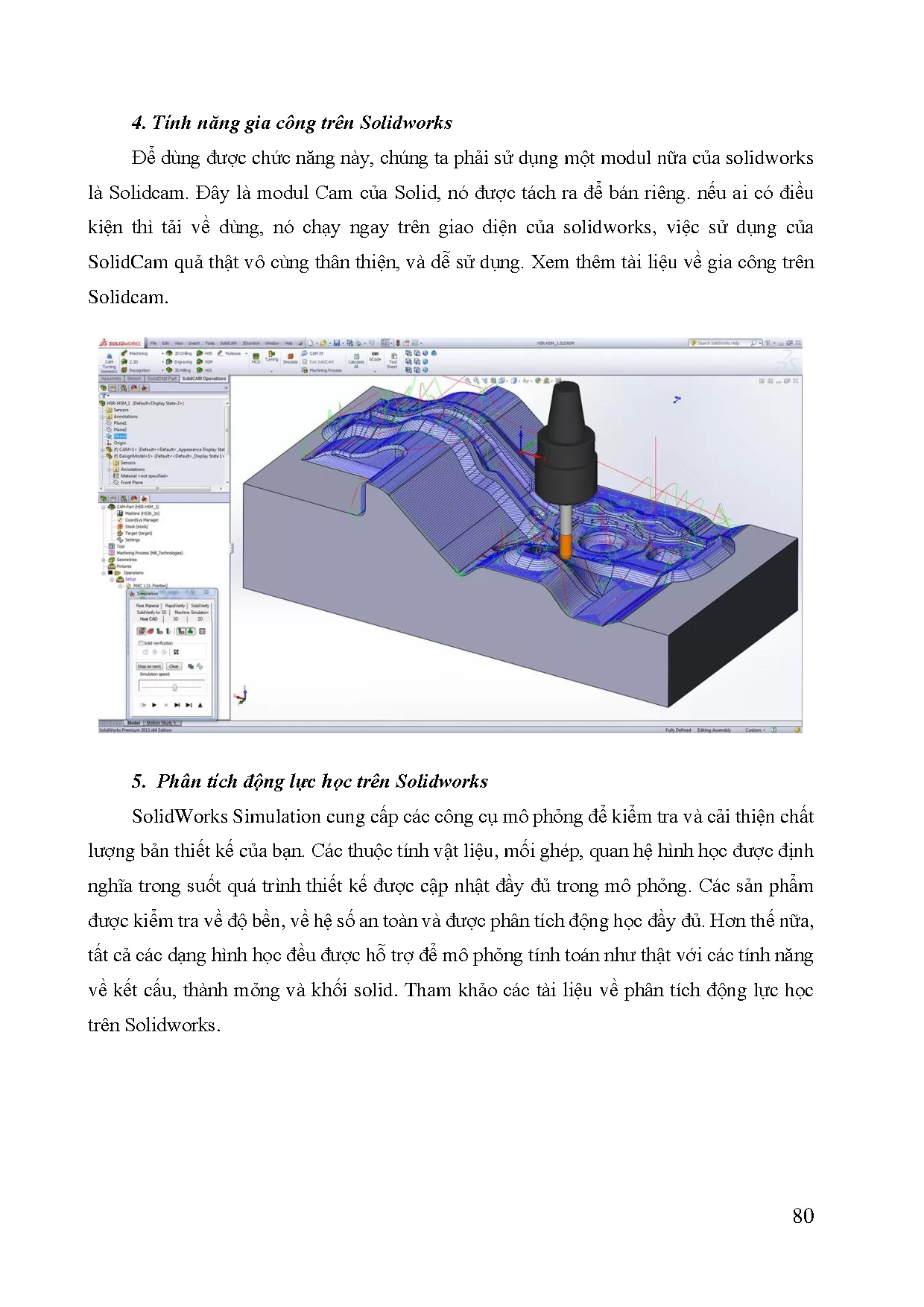

4. Tính năng gia công trên Solidworks
Để dùng được chức năng này, chúng ta phải sử dụng một modul nữa của solidworks
là Solidcam. Đây là modul Cam của Solid, nó được tách ra để bán riêng. nếu ai có điều
kiện thì tải về dùng, nó chạy ngay trên giao diện của solidworks, việc sử dụng của
SolidCam quả thật vô cùng thân thiện, và dễ sử dụng. Xem thêm tài liệu về gia công trên
Solidcam.

5. Phân tích động lực học trên Solidworks
SolidWorks Simulation cung cấp các công cụ mô phỏng để kiểm tra và cải thiện chất
lượng bản thiết kế của bạn. Các thuộc tính vật liệu, mối ghép, quan hệ hình học được định
nghĩa trong suốt quá trình thiết kế được cập nhật đầy đủ trong mô phỏng. Các sản phẩm
được kiểm tra về độ bền, về hệ số an toàn và được phân tích động học đầy đủ. Hơn thế nữa,
tất cả các dạng hình học đều được hỗ trợ để mô phỏng tính toán như thật với các tính năng
về kết cấu, thành mỏng và khối solid. Tham khảo các tài liệu về phân tích động lực học
trên Solidworks.
