TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC
BỘ MÔN ĐỘNG CƠ
-

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI:
NGHIÊN CỨU ỨNG DỤNG THIẾT KẾ NGƯỢC
TRONG THIẾT KẾ CHẾ TẠO
CÁC CHI TIẾT Ô TÔ
GVHD: TS. NGUYỄN VĂN LONG GIANG
SVTH:

MSSV
1. TRẦN NGỌC HUẤN

18145356

2. PHAN VĂN KHẢI

18145371

3. PHAN THÀNH TÀI

18145442

TP. Hồ Chí Minh, tháng 8 năm 2022

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ
THUẬT TP. HCM
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA
VIỆT NAM
Độc lập - Tự do – Hạnh phúc
TP. Hồ Chí Minh, ngày 14 tháng 3 năm 2022

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:
1. Trần Ngọc Huấn
(E-mail: [email protected]
2. Phan Văn Khải
(E-mail: [email protected]
3. Phan Thành Tài
(E-mail: [email protected]

MSSV: 18145356
Điện thoại: 0336890727)
MSSV:18145371
Điện thoại: 0376184749)
MSSV:18145442
Điện thoại: 0786244801)

Ngành : Công nghệ kỹ thuật ô tô
Khóa : 2018

Lớp : 181452

1.Tên đề tài :
NGHIÊN CỨU ỨNG DỤNG THIẾT KẾ NGƯỢC TRONG
THIẾT KẾ CHẾ TẠO CÁC CHI TIẾT Ô TÔ
2.Nhiệm vụ đề tài :

•

Dựa vào phương pháp thiết kế ngược thiết kế chế tạo lại các chi tiết ô tô

•

Trình bày quy trình tạo mẫu nhanh

3.Sản phẩm của đề tài :

•

Sản phẩm in dưới dạng 3D

•

Bảng vẽ và sản phẩm thiết kế ngược bằng phần mềm
Geomagic Design X

•

Tài liệu hướng dẫn sử dụng phần mềm Geomagic Design X

•

Tài liệu hướng dẫn quy trình vận hành máy Scan

•

Trình bày được công nghệ và quy trình tạo mẫu nhanh

4.Ngày giao nhiệm vụ đề tài : 14/3/2022
5.Ngày hoàn thành nhiệm vụ: 16/7/2022

TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

i

ii

iii

iv

LỜI CẢM ƠN
Đồ án được thực hiện và nghiên cứu trong khoảng thời gian dịch bệnh COVID-19
ở Việt Nam đã được kiểm soát và cuộc sống “ bình thường mới” được thiết lập.
Để hoàn thành đồ án này, em đã nhận được rất nhiều sự hướng dẫn tận tình quý
báu của thầy cô, anh chị cùng các bạn. Với lòng biết ơn sâu sắc em xin được bày tỏ lời
cảm ơn đến:
Ban giám hiệu Trường Đại học Sư Phạm Kỹ Thuật Thành phố Hồ Chí Minh khoa
Cơ Khí Động Lực, Bộ môn Động cơ đã tạo mọi điều kiện để em hoàn thành được tốt đồ
án.
Em xin cảm ơn chân thành đến thầy TS Nguyễn Văn Long Giang đã hướng dẫn,
hỗ trợ tận tình và tạo mọi điều kiện để em hoàn thành tốt được đồ án tốt nghiệp. Đồng
thời, TS Nguyễn Văn Long Giang cũng là người định hường và truyền cảm hứng rất
nhiều từ trước lúc chọn đề tài cho đến khi hoàn thành đồ án tốt nghiệp.
Bốn năm trưởng thành từ Trường Đại học Sư Phạm Kỹ Thuật Thành phố Hồ Chí
Mi
...

...
nh 3.106: Bản CAD gối đỡ cổ trục cam theo bản quét 3D
❖ Kiểm nghiệm sai số và đánh giá.
− So sánh bề mặt Mesh và CAD trên CAD (Surface Comparison On CAD).

Hình 3.107: Kiểm tra sai số của gối đỡ cổ trục cam
− Kiểm nghiệm sai số từng phần của chi tiết ( Inspection Section in CAD).

127

Hình 3.108: Kiểm tra sai số từng phần gối đỡ cổ trục cam
Cylinder 1, 2: bán kính và song song giữa tâm và trục Y của trục bao Bu-long.
Cylinder 3: bán kính và song song giữa tâm và trục X của trục bao cổ trục khuỷu.

128

1.12 Gối đỡ cổ trục khuỷu – Crankshaft cover
❖ Bản quét 3D hoàn thiện.

Hình 3.109: Bản quét 3D gối đỡ cổ trục khuỷu
❖ Tối ưu thiết kế bản vẽ.

Hình 3.110: Bản CAD gối đỡ cổ trục khuỷu
❖ Kiểm nghiệm sai số và đánh giá.
− So sánh bề mặt Mesh và CAD trên CAD (Surface Comparison On CAD).
129

Hình 3. 111: kiểm tra sai số bề mặt gói đỡ cổ trục khuỷu

130

− Kiểm nghiệm sai số từng phần của chi tiết ( Inspection Section in
CAD).

Hình 3.112: Kiểm tra sai số từng phần gối đỡ cổ trục khuỷu

1.13 Gối đỡ chốt trục khuỷu
❖ Bản quét 3D hoàn thiện.

Hình 3. 113: Bản quét 3D gối đỡ chốt trục khuỷu
❖ Tối ưu thiết kế bản vẽ.
131

Hình 3.114: Bản CAD gối đỡ cổ chốt trục khuỷu
❖ Kiểm nghiệm sai số và đánh giá.
− So sánh bề mặt Mesh và CAD trên CAD (Surface Comparison On CAD).

Hình 3.115: Kiểm tra sai số bề mặt gối đỡ cổ trục khuỷu

132

− Kiểm nghiệm sai số từng phần của chi tiết ( Inspection Section in CAD).

Hình 3.116: Kiểm tra sai số từng phần gối đỡ chốt trục khuỷu

133

PHỤ LỤC 2

Focal length camera lenses

Focal length projector lens

mm

mm

1200

1200 x 900 x 900

0.481

8

1170

24

8

6

800

800 x 600 x 600

0.325

3

1170

24

12

8

600

600 x 450 x 450

0.243

3

1170

24

17

12

300

300 x 230 x 230

0.124

1.5

1170

24

35

23

600

600 x 450 x 450

0.250

3

590

25

8

6

300

300 x 230 x 230

0.124

1.5

590

25

17

12

150

150 x 110 x 110

0.062

0.8

590

25

35

23

150

150 x 110 x 110

0.063

0.8

420

23

17

16

70

70 x 50 x 50

0.029

0.4

420

23

35

28

40

40 x 30 x 20

0.017

0.4

420

23

50

50

Camera angle
0

Measuring distance

Recommended reference

mm

points mm

Measuring point dis-tance

mm

(LxWxH) in mm

mm

(MV)
mm

Measuring volume

mm

Name

Camera position
300
SO

ATOS CAMPACT SCAN 5M

500

Sensor

2.1 Bảng thông số len và cảm biến của thiết bị quét Atos

Bảng 3.8: Thông số kỹ thuật len và cảm biến

134

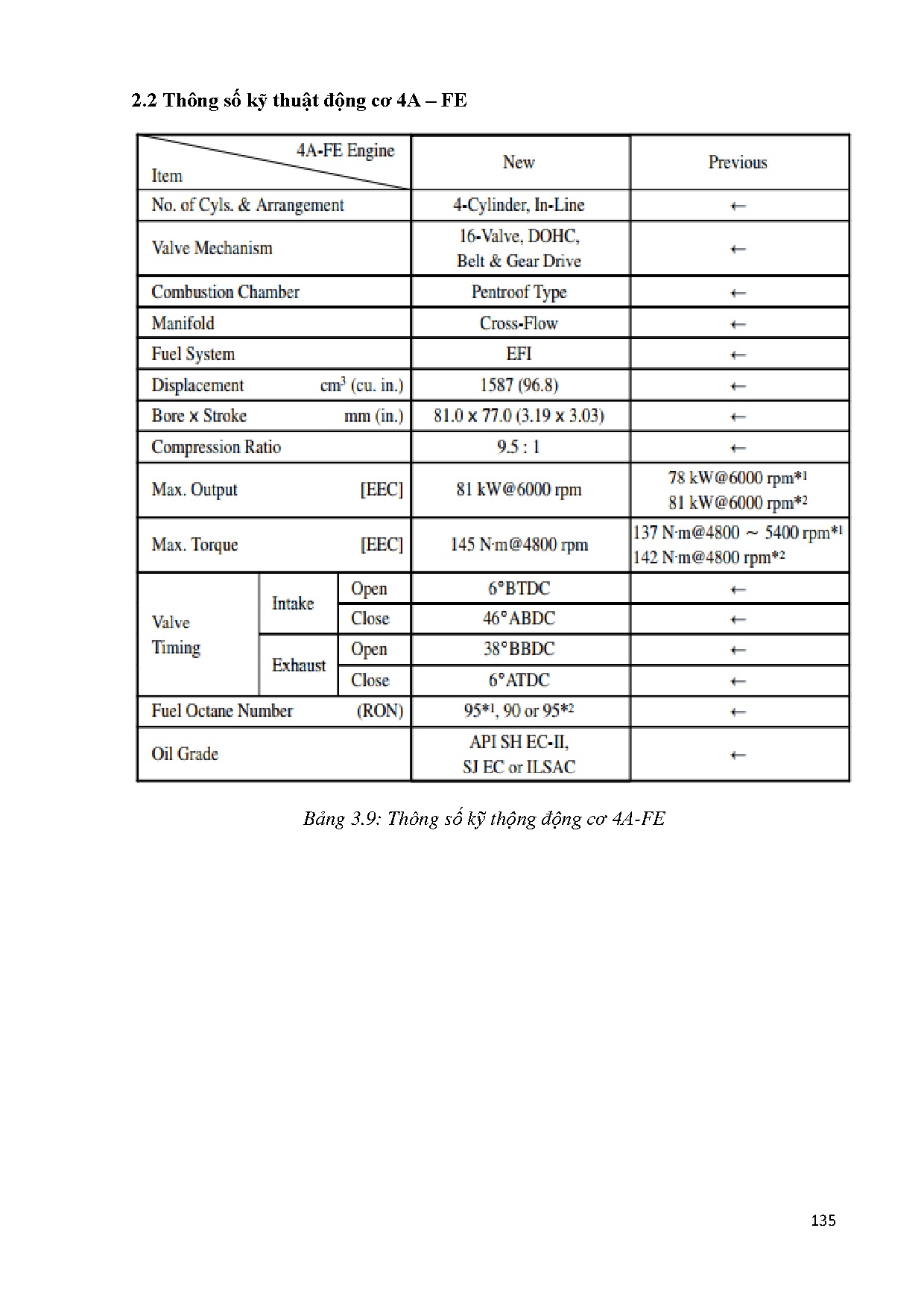

2.2 Thông số kỹ thuật động cơ 4A – FE

Bảng 3.9: Thông số kỹ thộng động cơ 4A-FE

135
