TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật ô tô

Tên đề tài

NGHIÊN CỨU, THIẾT KẾ PHẦN MỀM CHO
HỆ THỐNG QUẢN LÍ PIN BMS

SVTH:

NGUYỄN VĂN PHÚC

MSSV:

17145340

SVTH:

LÊ HỮU THỊNH

MSSV:

17145364

GVHD:

PGS.TS ĐỖ VĂN DŨNG

Tp. Hồ Chí Minh, tháng 08 năm 2021

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA CƠ KHÍ ĐỘNG LỰC

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
TP. Hồ Chí Minh, ngày …. Tháng …. Năm …….

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: 1. NGUYỄN VĂN PHÚC
(E-mail: [email protected]
2. LÊ HỮU THỊNH
(E-mail: [email protected]

MSSV: 17145340
Điện thoại: 0366 008 460)
MSSV: 17145364
Điện thoại: 0967 255 392)

Ngành: Công nghệ Kỹ thuật ô tô
Khóa: 2017

Lớp: 171451B

1. Tên đề tài
NGHIÊN CỨU, THIẾT KẾ PHẦN MỀM CHO HỆ THỐNG QUẢN LÍ PIN BMS
2. Nhiệm vụ đề tài
Nhiệm vụ 1: Khảo sát các loại pin hiện tại trên xe điện
Nhiệm vụ 2: Tìm hiểu đặc điểm cấu tạo của cell pin Lithium-Ion và cấu trúc của bộ pin
Nhiệm vụ 3: Tìm hiểu nguyên lí hoạt động của bộ quản lí pin (BMS)
Nhiệm vụ 4: Viết phần mềm cho hệ thống quản lí pin BMS cho bộ pin 36V - 13Ah
3. Sản phẩm của đề tài
Mô hình, phần mềm
4. Ngày giao nhiệm vụ đề tài: 30/3/2021
5. Ngày hoàn thành nhiệm vụ: 24/8/2021
TRƯỞNG BỘ MÔN

CÁN BỘ HƯỚNG DẪN

PGS.TS Đỗ Văn Dũng

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

KHOA CƠ KHÍ ĐỘNG LỰC

Độc lập – Tự do – Hạnh phúc

Bộ môn: Điện tử ô tô

PHIẾU NHẬN XÉT ĐỒ ÁN TỐT NGHIỆP
(Dành cho giảng viên hướng dẫn)
Họ và tên sinh viên: NGUYỄN VĂN PHÚC

MSSV: 17145340

Họ và tên sinh viên: LÊ HỮU THỊNH

MSSV: 17145364

Tên đề tài: NGHIÊN CỨU, THIẾT KẾ PHẦN MỀM CHO HỆ THỐNG QUẢN LÝ PIN BMS
Ngành đào tào: Công nghệ Kỹ thuật ô tô
Họ và tên GV hướng dẫn: PSG.TS Đỗ Văn Dũng
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên (không đánh máy):
............................................................................................................................................................
............................................................................................................................................................
............................................................................................................................................................
......................................................................
...

...
hiệu gửi từ BMS-DXB31 đến Arduino nhận và hiển thị dữ liệu lên giao diện
LabVIEW tương đối ổn định và và khớp với các giá trị thực tế. Tuy nhiên, trong quá trình
thực hiện vẫn còn vài tín hiệu gây nhiễu.
6.2. Hạn chế của đề tài
- Các tín hiệu gửi lên LabVIEW hay gặp vấn đề nhiễu và mất tín hiệu.
- Chưa thể lập trình trên 1 Arduino có thể vừa gửi và vừa nhận, vẫn sử dụng tới 2 board
Arduino để làm những công việc này.
- Do tình hình dịch bệnh nên không có đủ các dụng cụ, linh kiện ở thời điểm hiện tại. Vì
thế mô hình chưa thực sự hoàn thiện từ kết cấu đến thẩm mỹ, và việc đấu dây và jack cắm
nhìn chung vẫn còn sơ sài. Việc đánh giá tính hiệu quả của phần mềm chưa được đánh giá 1
cách trực quan do thiếu dụng cụ đo.
6.3. Hướng phát triển đề tài
- Có thể lọc và loại bỏ các tín hiệu dư thừa đi để việc thu thập tin hiệu ổn định và tăng
hiệu làm việc của phần mềm.
- Có thể phát triển quy mô trên các mô hình bộ pin với số lượng cell pin khác nhau phù
hơp với từng yêu cầu được sử dụng.

93

CÁC TÀI LIỆU THAM KHẢO
[1] Davide Andrea, Battery Management Systems for Large Lithium-Ion Battery Packs,
LonDon, 2010.
[2] Nguyễn Bá Hải, Lập trình LabVIEW, trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh,
2010.
[3] https://datasheetspdf.com/datasheet/ICR18650-26F.html
[4] https://www.ionenergy.co/resources/blogs/cell-balancing-battery-life/
[5] http://www.d-powercore.com/cms/project/113
[6] http://www.d-powercore.com/class/19
[7] https://khoahoc.tv/nguyen-ly-hoat-dong-va-qua-trinh-sac-xa-pin-lithium-ion-99155
[8] https://cesti.gov.vn/bai-viet/khcn-nuoc-ngoai/xu-ly-pin-lithium-ion-sau-su-dung01010748-0000-0000-0000-000000000000
[9] https://batteryuniversity.com/article/bu-908-battery-management-system-bms
[10] http://oto.saodo.edu.vn/tin-moi/cau-tao-khoi-pin-cua-xe-o-to-dien-375.html
[11] https://vi.wikipedia.org/wiki/Pin_Li-ion

94

PHỤ LỤC
Hướng dẫn sử dụng phần mềm cho hệ thống quản lý pin BMS
Logo của phần mềm:

a) Các bước kết nối phần mềm với BMS
Bước 1: Chọn vào biểu tượng

để khởi động phần mềm

Bước 2: Nhấn vào biểu tưởng bên dưới để chọn nơi lưa dữ liệu của pin trước khi kết nối.

Bước 3: Chọn file để lưu dữ liệu trên máy tính của bạn (file lưu được định dạng ở file
có đuôi .xls)

Bước 4: Chọn OK
95

Bước 5: Chọn cổng mũi tên sổ xuống để lựa chọn cổng COM đnag giao tiếp với mạch
BMS-DXB31

Bước 6: Chọn Run để chạy chương trình

96

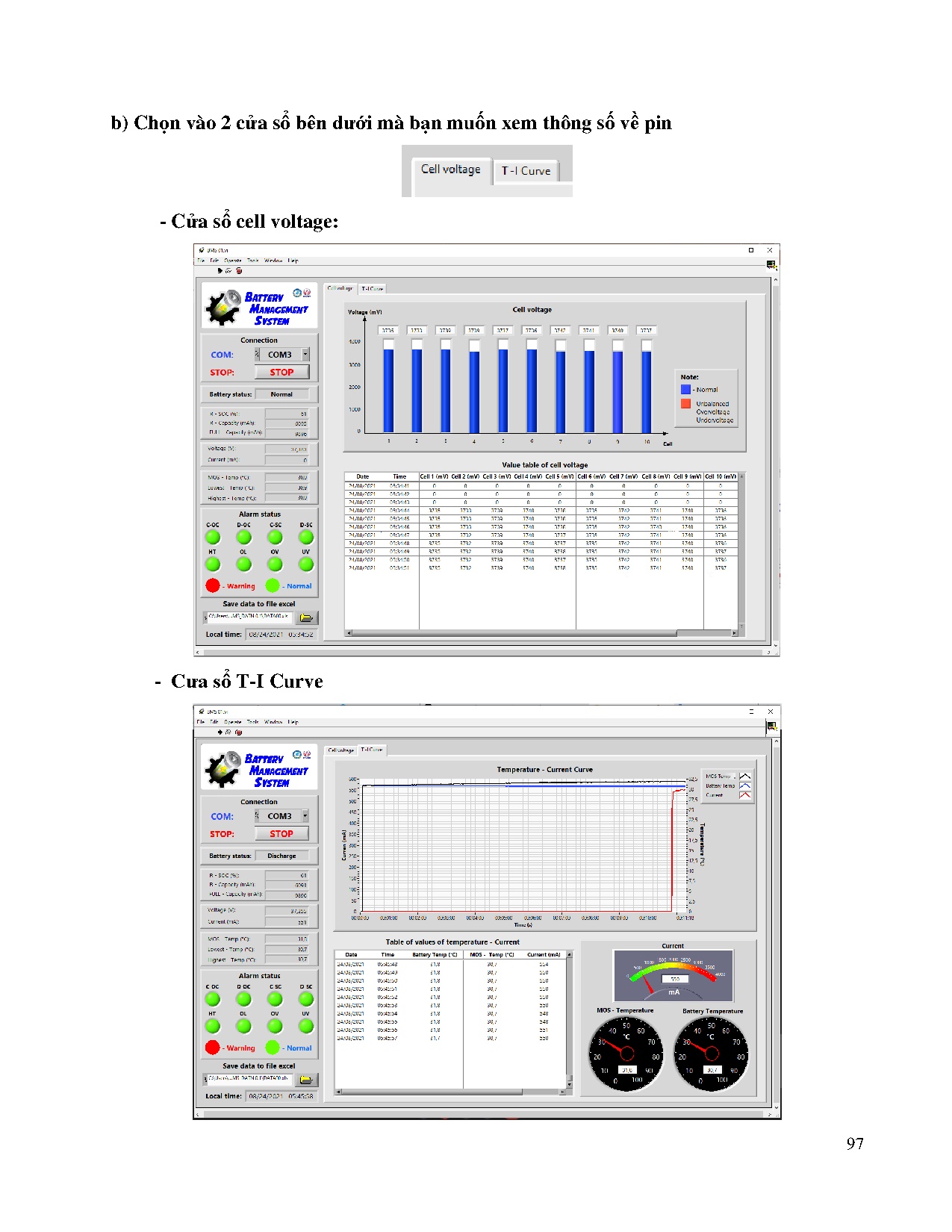

b) Chọn vào 2 cửa sổ bên dưới mà bạn muốn xem thông số về pin

- Cửa sổ cell voltage:

- Cưa sổ T-I Curve

97
