Đồ án tốt nghiệp - Nghiên cứu thiết bị giải nhiệt tận dụng nước ngưng kết hợp năng lượng mặt trời

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC


ĐỒ ÁN TỐT NGHIỆP

NGHIÊN CỨU THIẾT BỊ GIẢI NHIỆT TẬN DỤNG
NƯỚC NGƯNG KẾT HỢP NĂNG LƯỢNG MẶT TRỜI

GVHD:

TS. ĐẶNG HÙNG SƠN

SVTH:

MSSV

Trần Văn Hậu

21147050

Nguyễn Thanh Lâm 21147064
Bùi Mạnh Lập

21147065

Nguyễn Đức Việt

21147293

Nguyễn Thế Vinh

21147294

TP. Hồ Chí Minh, tháng 01 năm 2025

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA

TP.HỒ CHÍ MINH

VIỆT NAM

KHOA CƠ KHÍ ĐỘNG LỰC

Độc Lập – Tự Do – Hạnh Phúc
TP. Hồ Chí Minh, ngày 15 tháng 01 năm 2025

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên:
1. Trần Văn Hậu
E-mail: [email protected]
2. Nguyễn Thanh Lâm
E-mail: [email protected]
3. Bùi Mạnh Lập
E-mail: [email protected]
4. Nguyễn Đức Việt
E-mail: [email protected]
5. Nguyễn Thế Vinh
E-mail: [email protected]

MSSV: 21147050
SĐT: 0706399601
MSSV: 21147064
SĐT: 0786084602
MSSV: 21147065
SĐT: 0393847732
MSSV: 21147293
SĐT: 0382512752
MSSV: 21147294
SĐT: 0772569696

Chuyên ngành: Công nghệ Kỹ thuật Nhiệt
Mã ngành đào tạo: 52510206
Mã hệ đào tạo: 974 - 147
Khóa: 2021
Hệ đào tạo: Chính quy
Lớp: 211472A-B
1. Tên đề tài
“Nghiên cứu thiết bị giải nhiệt tận dụng nước ngưng kết hợp năng lượng mặt trời.”
2. Nhiệm vụ đề tài
-

Tìm hiểu về lý thuyết làm mát.

-

Chế tạo mô hình thực nghiệm.

-

Thực hiện thực nghiệm.

-

Phân tích kết quả bằng phần mềm và đánh giá.

-

Nhận xét và đưa kiến nghị.

BỘ GIÁO DỤC VÀ ĐÀO TẠO

CỘNG HÒA XÃ HỘI CHỦ NGHĨA

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

VIỆT NAM

THÀNH PHỐ HỒ CHÍ MINH

Độc lập – Tự do – Hạnh phúc

BẢN CAM KẾT VÀ XÁC NHẬN KẾT QUẢ KIỂM TRA ĐẠO VĂN
(DÀNH CHO BÁO CÁO NGHIÊN CỨU KHOA HỌC SINH VIÊN, KHÓA LUẬN,
LUẬN VĂN, LUẬN ÁN)
I. Thông tin chung
1. Tên sản phẩm học thuật: Nghiên cứu thiết bị giải nhiệt tận dụng nước ngưng kết hợp
năng lượng mặt trời.
2. Loại hình sản phẩm học thuật (Báo cáo nghiên cứu khoa học sinh viên/khóa luận tốt
nghiệp/luận văn thạc sĩ/luận án tiến sĩ): Khóa luận tốt nghiệp
3. Mã số sản phẩm học thuật (nếu có):
4. Thông tin tác giả (ghi tất cả tác giả của sản phẩm)
Vai trò
Họ và tên

STT

MSSV/MSHV

(Chủ nhiệm/thành viên/tác
giả chính/đồng tác giả…)

1

Trần Văn Hậu

21147050

Tác giả chính

2

Nguyễn Thanh Lâm

21147064

Tác giả chính

3

Bùi Mạnh Lập

21147065

Tác giả chính

4

Nguyễn Đức Việt

21147293

Tác giả chính

5

Nguyễn Thế Vinh

21147294

Tác giả chính

1. Thông tin giảng viên hướng dẫn
Họ và tên: TS. Đặng Hùng Sơn

MS
...

...
hewa Robit Town-Ethiopia, American Journal of Electrical and
Electronic Engineering, vol. 6, no. 2, pp. 72-76, 2018.
[20] SolarEdge, Performance Ratio Calculation and Activation in the Monitoring
Platform - Application Note, April 2024. [Online]. Available: https://knowledgecenter.solaredge.com/.

89

Phụ lục 1: CÁC BƯỚC TẠO BẢNG TAGUCHI TRONG MINITAB
Tại thanh công cụ chọn Stat = DOE = Taguchi = Taguchi Design

Tại bảng Taguchi Design, ở mục Type of Design chọn mục 3-Level Design (3 mức
độ cho các yếu tố) và ở mục Number of factors chọn 4 tương ứng với 4 yếu tố khảo sát là
lưu lượng bơm, tốc độ quạt, góc nghiêng tấm pin và thời gian trong ngày.

Ở mục Designs chọn L27
90

Ở mục Display Available Designs chọn 2-13

91

Sau đó chọn mục Factors để thiết lập các yếu tố cho bảng Taguchi, tại cột Column
chọn cột 5 cho yếu tố C và cột 9 cho yếu tố D. Vì nếu giữ nguyên ma trận cũ các thí nghiệm
sẽ lặp lại nhiều và khi phân tích sẽ không có độ tin cậy cao

Sau đó nhấn Ok để tạo bảng.

92

93

Phụ lục 2: CÁC BƯỚC PHÂN TÍCH TAGUCHI TRONG MINITAB
Sau khi tạo bảng taguchi, copy các số liệu từ bảng thu thập số liệu tổng hợp vào các
cột C5, C6, C7.

Trên thanh công cụ, chọn Stat = DOE = Taguchi = Analyze Tahuchi Design.

Ở mục Response date are in chọn các biến cần tối ưu = .

94

Chọn mục Options, sau đó chọn Larger is better (biến cần tối ưu càng lớn càng tốt).

Chọn OK để hoàn tất thiết lập và đánh giá kết quả để chọn tổ hợp tối ưu.

95

Phụ lục 3: CÁC BƯỚC PHÂN TÍCH ANOVA TRONG MINITAB
Trên thanh công cụ, chọn Stat = ANOVA = General Linear Model = Fit General
Linear Model.

Ở Responses chọn biến cần xét và ở mục Factors chọn các yếu tố ảnh hưởng là A, B,
C, D.

Sau đó chọn ok để hoàn tất thiết lập.
96

Phụ lục 4: CÁC BƯỚC PHÂN TÍCH RESPONSE TRONG MINITAB
Copy số liệu cột giá trị Means từ bảng phân tích Taguchi vào cột C5, C6. Trên thanh
công cụ, chọn Stat = DOE = Response Surface = Define Custom Response Surface
Design.

Tại bảng giao diện Define Custom Response Surface Design, ở mục Continuous
Factors chọn 4 yếu tố A, B, C, D và nhấn OK để lưu.

97

Chọn Stat = DOE = Response Surface = Analyze Binary Response.

Tại bảng giao diện, chọn cặp biến cần được tối ưu vào mục Responses.

98

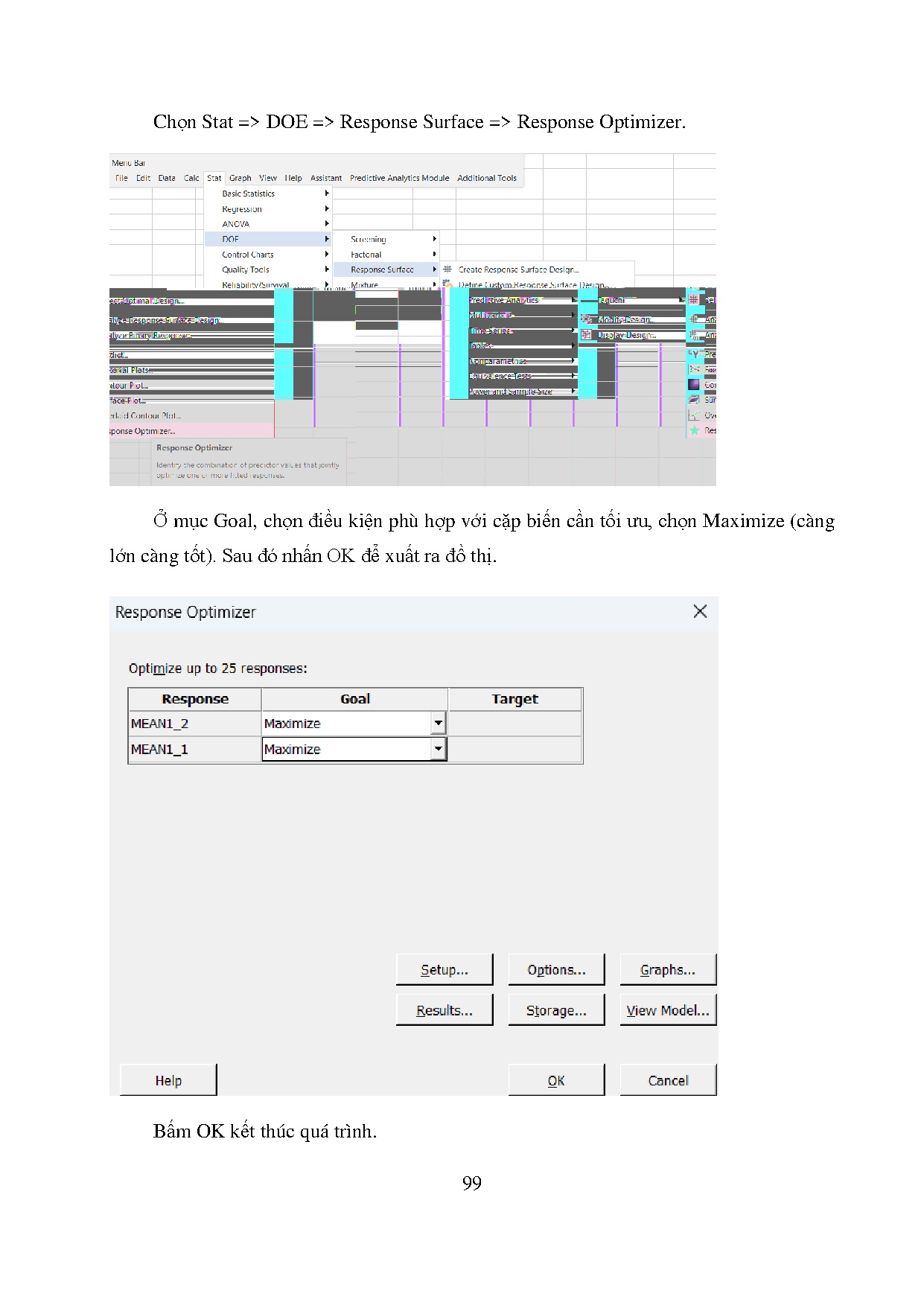

Chọn Stat = DOE = Response Surface = Response Optimizer.

Ở mục Goal, chọn điều kiện phù hợp với cặp biến cần tối ưu, chọn Maximize (càng
lớn càng tốt). Sau đó nhấn OK để xuất ra đồ thị.

Bấm OK kết thúc quá trình.
