Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật ô tô - Nghiên cứu thi công mô hình hệ thống điều hòa không khí trên ô tô kết hợp thu thập, hiển thị tín hiệu cảm biến - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	8.66 MB
Số trang	109
Ngành	Công nghệ Kỹ thuật ô tô

Lượt xem	1
Ngày đăng	06/02/2026

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH

KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP

NGHIÊN CỨU THI CÔNG MÔ HÌNH HỆ THỐNG
ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ KẾT HỢP THU
THẬP, HIỂN THỊ TÍN HIỆU CẢM BIẾN

SVTH: ĐINH VĂN NHẬT
MSSV: 16145469
SVTH: ĐỖ NHƯ LỰC
MSSV:16145426
GVHD: Th.S NGUYỄN THÀNH TUYÊN

Tp. Hồ Chí Minh, ngày 22 tháng 08 năm 2020

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH

KHOA CƠ KHÍ ĐỘNG LỰC

ĐỒ ÁN TỐT NGHIỆP
Chuyên ngành: Công nghệ Kỹ thuật ô tô

Tên đề tài:

NGHIÊN CỨU THI CÔNG MÔ HÌNH HỆ THỐNG
ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ KẾT HỢP THU
THẬP, HIỂN THỊ TÍN HIỆU CẢM BIẾN

SVTH: ĐINH VĂN NHẬT
MSSV: 16145469
SVTH: ĐỖ NHƯ LỰC
MSSV:16145426
GVHD: Th.S NGUYỄN THÀNH TUYÊN

Tp. Hồ Chí Minh, ngày 22 tháng 8 năm 2020

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

TP. HỒ CHÍ MINH

Độc lập – Tự do – Hạnh phúc

KHOA CƠ KHÍ ĐỘNG LỰC

TP. Hồ Chí Minh, ngày 22 tháng 08 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ tên sinh viên:

1. Đinh Văn Nhật

MSSV: 16145469

2. Đỗ Như Lực

MSSV: 16145442

Ngành: Công nghệ Kỹ Thuật ô tô
Khóa : 2016-2020

Lớp: 161453A

1. Tên đề tài: “Nghiên cứu thi công mô hình hệ thống điều hòa không khí ô tô kết hợp
thu thập, hiển thị tín hiệu cảm biến.”
2. Nhiệm vụ đề tài
 Ôn lại các kiến thức nền tảng về hệ thống điều hòa không khí trên ô tô.
 Tra cứu mở rộng về các tài liệu mới có liên quan về đề tài.
 Nghiên cứu sâu rộng hơn về giải thuật, lập trình cũng như thiết kế điện.
 Thi công hoàn thiện mô hình điều hòa thực tế dựa trên vật tư tại xưởng.
 Nâng cấp mô hình nhằm hoàn thiện đến mức tối đa trong khả năng cho phép.
3. Sản phẩm của đề tài
 Mô hình điều hòa đã được thi công hoàn thiện và đặt tại xưởng điện của khoa sẵn sàng
cho việc học tập và giảng dạy.
 Biên soạn hoàn chỉnh cuốn sách thiết minh đi kèm mô hình
4. Ngày giao nhiệm vụ đề tài: 17/8/2020
5. Ngày hoàn thành nhiệm vụ: Theo kế hoạch khoa CKĐ
TRƯỞNG BỘ MÔN

GIẢNG VIÊN HƯỚNG DẪN

Th.S Nguyễn Thành Tuyên

i

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH

KHOA CƠ KHÍ ĐỘNG LỰC

NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên Sinh viên:

Đinh Văn Nhật

MSSV: 16145469

Đỗ Như Lực

MSSV: 16145442

Tên đề tài: Nghiên cứu thi công mô hình hệ thống điều hòa không khí ô tô hết hợp thu
thập, hiển thị tín hiệu cảm biến.
Ngành: Công nghệ Kỹ thuật ô tô
Họ và tên GV hướng dẫn: Th.S Nguyễn Thành Tuyên.
Ý KIẾN NHẬN XÉT
1. Nhận xét về tinh thần, thái độ làm việc của sinh viên.
.....................................................
...

...
tro cua R2 (10K ohm)
float TempTE = 0.0
float TempTR = 0.0

void setup() {
pinMode(6, OUTPUT)
pinMode(PSW, INPUT)
pinMode(MN,INPUT)
Serial.begin(9600)
lcd.init()

86

lcd.begin(20,4)

lcd.backlight() //Bat den nen lcd
lcd.setCursor(0,0) //Dua con tro den hang 0 cot 0
lcd.print( DO AN TOT NGHIEP)
lcd.setCursor(0,1) //Dua con tro den hang 1 cot 0
lcd.print(AUTO AIR CONDITIONER)
lcd.setCursor(0,2) //Dua con tro den hang 2 cot 0
lcd.print(SVTH: DINH VAN NHAT)
lcd.setCursor(0,3) //Dua con tro den hang 3 cot 0
lcd.print(

DO NHU LUC)

( 3000)
lcd.noBacklight()
(500)
lcd.backlight()
(1000)
lcd.clear()
}

void loop() {
//Doc gia tri dien ap tu cam bien
int valueTE = analogRead(SensorTE)
int valueTR = analogRead(SensorTR)
int valueAC = analogRead(AC)

VTE = ((valueTE*5)/1024.0)/ (R2 / (R1 + R2)) - 0.65
VTR = ((valueTR*5)/1024.0)/ (R2 / (R1 + R2)) - 0.65
VAC = ((valueAC*5)/1024.0)/ (R2 / (R1 + R2))
//Nhiet do
87

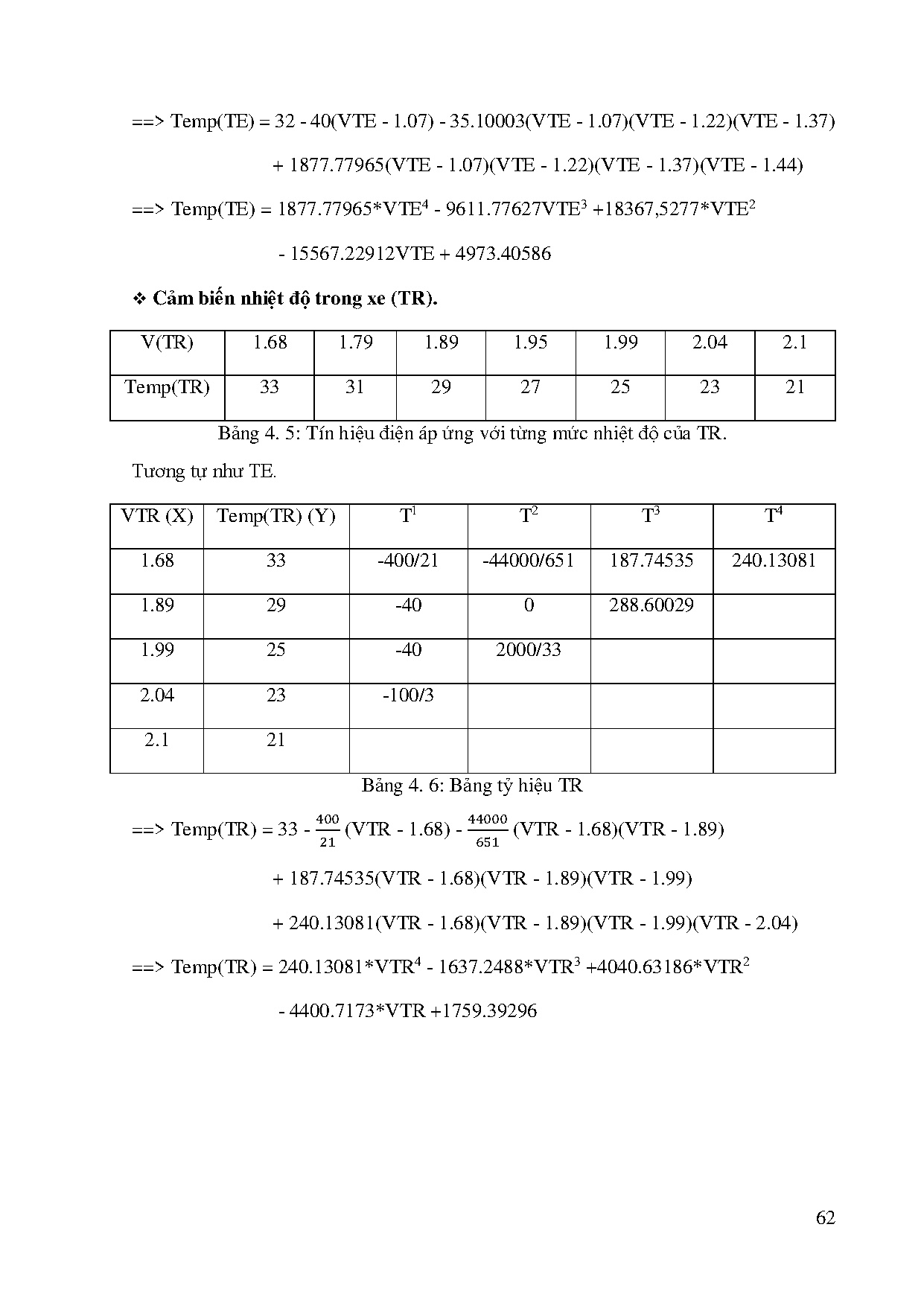

TempTE = 1877.77965*VTE*VTE*VTE*VTE9611.77627*VTE*VTE*VTE+18367.5277*VTE*VTE-15567.22912*VTE+4973.40586
TempTR = 240.13081*VTR*VTR*VTR*VTR1637.2488*VTR*VTR*VTR+4080.63186*VTR*VTR-4400.71731*VTR+1759.39296
//Dieu khien ly hop may nen
if (VAC39.5){
digitalWrite(6, HIGH)
}
else{digitalWrite(6,LOW)}

//Hien thi dien ap
lcd.setCursor(0,0)
lcd.print(DIEN AP TE: )
lcd.setCursor(13,0)
lcd.print(VTE)
lcd.setCursor(17,0)
lcd.print( V )
lcd.setCursor(0,2)
lcd.print(DIEN AP TR: )
lcd.setCursor(13,2)
lcd.print(VTR)
lcd.setCursor(17,2)
lcd.print( V )
(2000)
lcd.clear()
//Hien thi nhiet do
if (valueTE 0.5){
lcd.setCursor(0,0)
lcd.print(NHIET DO TE: OFF )
}
88

else {
lcd.setCursor(0,0)
lcd.print(NHIET DO TE:)
lcd.setCursor(13,0)
lcd.print(TempTE)
lcd.setCursor(17,0)
lcd.print( C )
}
if (valueTR 0.5){
lcd.setCursor(0,2)
lcd.print(NHIET DO TR: OFF )
}
else{
lcd.setCursor(0,2)
lcd.print(NHIET DO TR:)
lcd.setCursor(13,2)
lcd.print(TempTR)
lcd.setCursor(17,2)
lcd.print( C )
}
(2000)
lcd.clear()
// trang thai cong tac ap suat va may nen
int RPSW =digitalRead(PSW)

//Doc trang thai cua cong tac ap suat

int RMN =digitalRead(MN) //Doc trang thai cua may nen
if (RPSW == LOW){
lcd.setCursor(0,0)
lcd.print(PSW Lock)
}
89

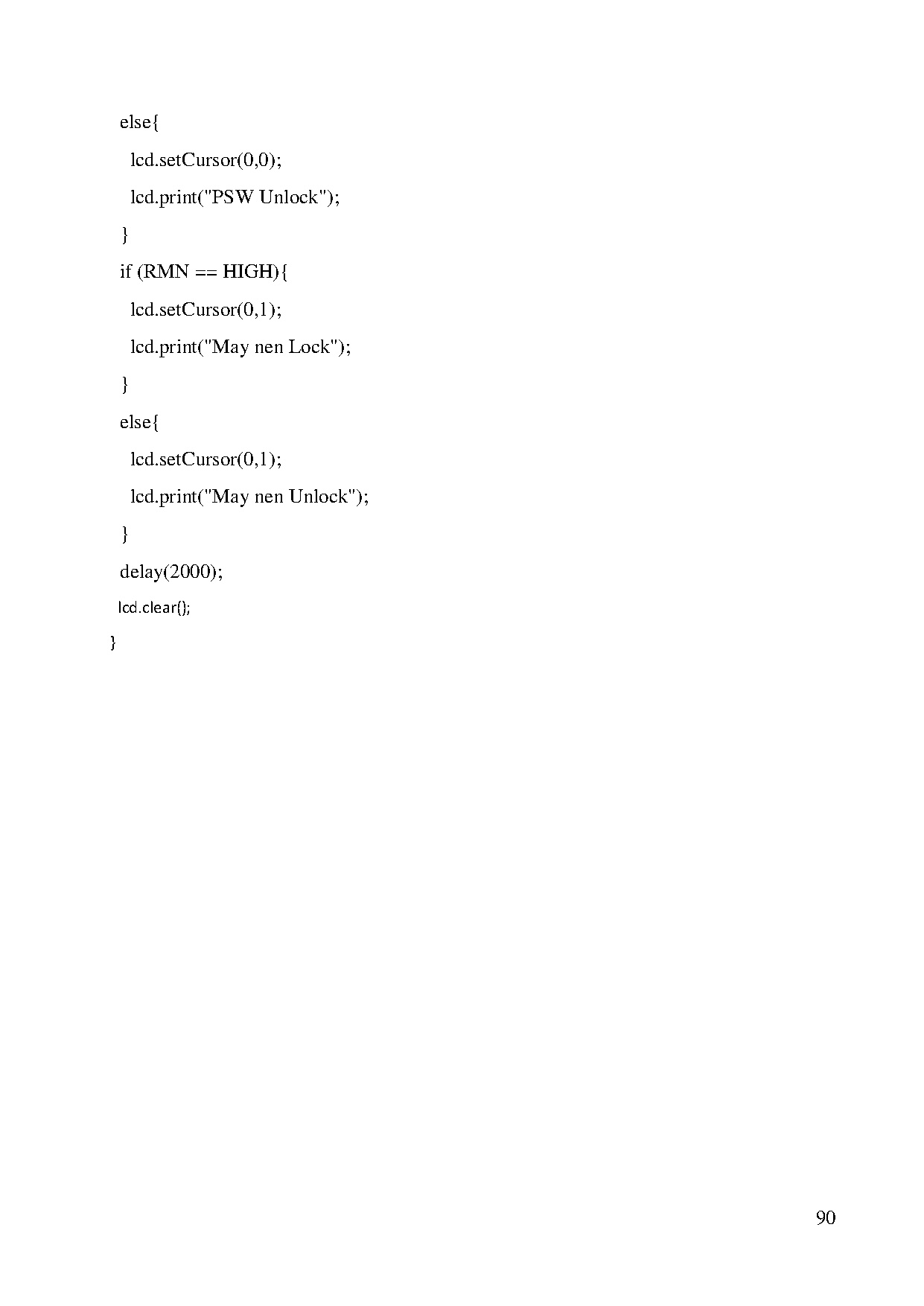

else{
lcd.setCursor(0,0)
lcd.print(PSW Unlock)
}
if (RMN == HIGH){
lcd.setCursor(0,1)
lcd.print(May nen Lock)
}
else{
lcd.setCursor(0,1)
lcd.print(May nen Unlock)
}
(2000)
lcd.clear()
}
