TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA CƠ KHÍ ĐỘNG LỰC



ĐỒ ÁN TỐT NGHIỆP
NGHIÊN CỨU MÔ PHỎNG SỐ VÀ THỰC NGHIỆM THIẾT BỊ
NGƯNG TỤ TRONG HỆ THỐNG ĐIỀU HOÀ KHÔNG KHÍ
DÙNG MÔI CHẤT LẠNH CO2
Giảng viên hướng dẫn

: PGS.TS Đặng Thành Trung

Sinh viên thực hiện

: Lại Vũ Phúc Duy

21147258

Nguyễn Hữu Long

21147066

Ngô Lê Hoàng Phương 20147206
Phạm Nguyễn Anh Tài 21147282
Đỗ Văn Trường

21147089

Nguyễn Xuân Vũ

21147296

Thành phố Hồ Chí Minh, tháng 01 năm 2025

LỜI CẢM ƠN
Trước tiên, chúng em xin tỏ lòng biết ơn sâu sắc và chân thành nhất đến PGS.TS
Đặng Thành Trung, giảng viên của Bộ môn Công nghệ Nhiệt-Điện lạnh, Khoa Cơ khí
Động lực. Đồng thời, thầy cũng là giảng viên hướng dẫn cho nhóm đồ án của chúng em.
Thầy đã tận tình hướng dẫn, chỉ bảo, đóng góp nhiều ý kiến quý báu và định hướng rõ ràng
trong quá trình thực hiện và hoàn thiện đến bước cuối cùng đồ án tốt nghiệp của nhóm.
Đồng thời, nhóm xin vô cùng trân trọng biết ơn đến sự hỗ trợ, đóng góp, chia sẻ
những kiến thức chuyên sâu về lĩnh vực nghiên cứu này từ thầy trong suốt quá trình thực
hiện đồ án. Những kiến thức và kỹ năng chúng em học được từ thầy không chỉ hướng
chúng em vượt qua những trở ngại trong đồ án mà còn là hành trang quan trọng cho con
đường sự nghiệp sau này.
Bên cạnh đó, chúng em xin cảm ơn đến sự hỗ trợ và những kiến thức từ các thầy, các
cô trong bộ môn Công nghệ Nhiệt-Điện lạnh của Khoa Cơ khí Động lực, những người đã
tận tâm giảng dạy và hỗ trợ em trong suốt thời gian học tập tại trường. Nhờ đó, cũng góp
phần trong việc hoàn thiện đồ án của nhóm chúng em
Cuối cùng, chúng em xin bày tỏ lòng biết ơn đến gia đình và bạn bè, những người đã
luôn động viên, ủng hộ em về tinh thần và vật chất, giúp em vượt qua mọi thử thách trong
hành trình học tập.
TP. Hồ Chí Minh, ngày 19 tháng 01 năm 2025
Sinh viên thực hiện:
1. Lại Vũ Phúc Duy
2. Nguyễn Hữu Long
3. Ngô Lê Hoàng Phương
4. Phạm Nguyễn Anh Tài
5. Đỗ Văn Trường
6. Nguyễn Xuân Vũ

i

TÓM TẮT
Xã hội không ngừng cải tiến và phát trển bên cạnh đó kèm theo sự tiện nghi thoải mái
dành cho con người, hiện nay đóng vai trò quan trọng trong đó không thể không kể đến sự
tiện nghi của lĩnh vực hệ thống lạnh. Đây là một cơ sở vững chắc để khẳng định vị thế, tầm
quan trọng của ngành công nghệ kỹ thuật nhiệt. Nhưng đi kèm với sự tiện nghi và phát
triển đó, việc nóng lên toàn cầu luôn là một vấn đề được để tâm hàng đầu với các chuyên
gia nghiên cứ về các lĩnh vực này. Ngành công nghệ kỹ thuật nhiệt
...

...
odule truyền nhiệt
trong chất rắn và lỏng.
Bước 2: Gán các giá trị của dòng chảy đầu vào ra của miền môi chất CO2 thông qua
Inflow, Outflow như Hình 1.11.

Hình 1.11: Gán giá trị dòng chảy đầu vào môi chất CO2
95

Hình 1.12: Gán giá trị dòng chảy đầu ra của môi chất CO2
Bước 3: Gián các giá trị dòng chảy đầu vào ra của miền nước tương tự như gán giá
trị đầu vào/ra của miền CO2
1.1.7 Tạo lưới cho mô hình
Bước 1: Trong thanh công cụ Mesh, nhấn chọn Free Tetrahedral, sau đó nhấn chọn
Size.
Bước 2: Sau khi mở Setting Size, trong khung lựa chọn miền của ống đồng và cài
đặt Element Size Parameter như Hình 1.13.

96

Hình 1.13: Tạo lưới cho miền ống đồng
Bước 3: Trong thanh công cụ Mesh, nhấn chọn Buil ed
Bước 4: Trong thanh công cụ Mesh, nhấn chọn Free Tetrahedral, sau đó nhấn chọn
Size.
Bước 5: Trong khung Setting Size lựa chọn miền của nước và cài đặt Element Size
Parameter như Hình 1.14.

Hình 1.14: Tạo lưới cho miền nước và CO2
Bước 6: Trong thanh công cụ Mesh, nhấn chọn Buil ed

97

Hình 1.15: Lưới của mô hình thiết bị ngưng tụ

98

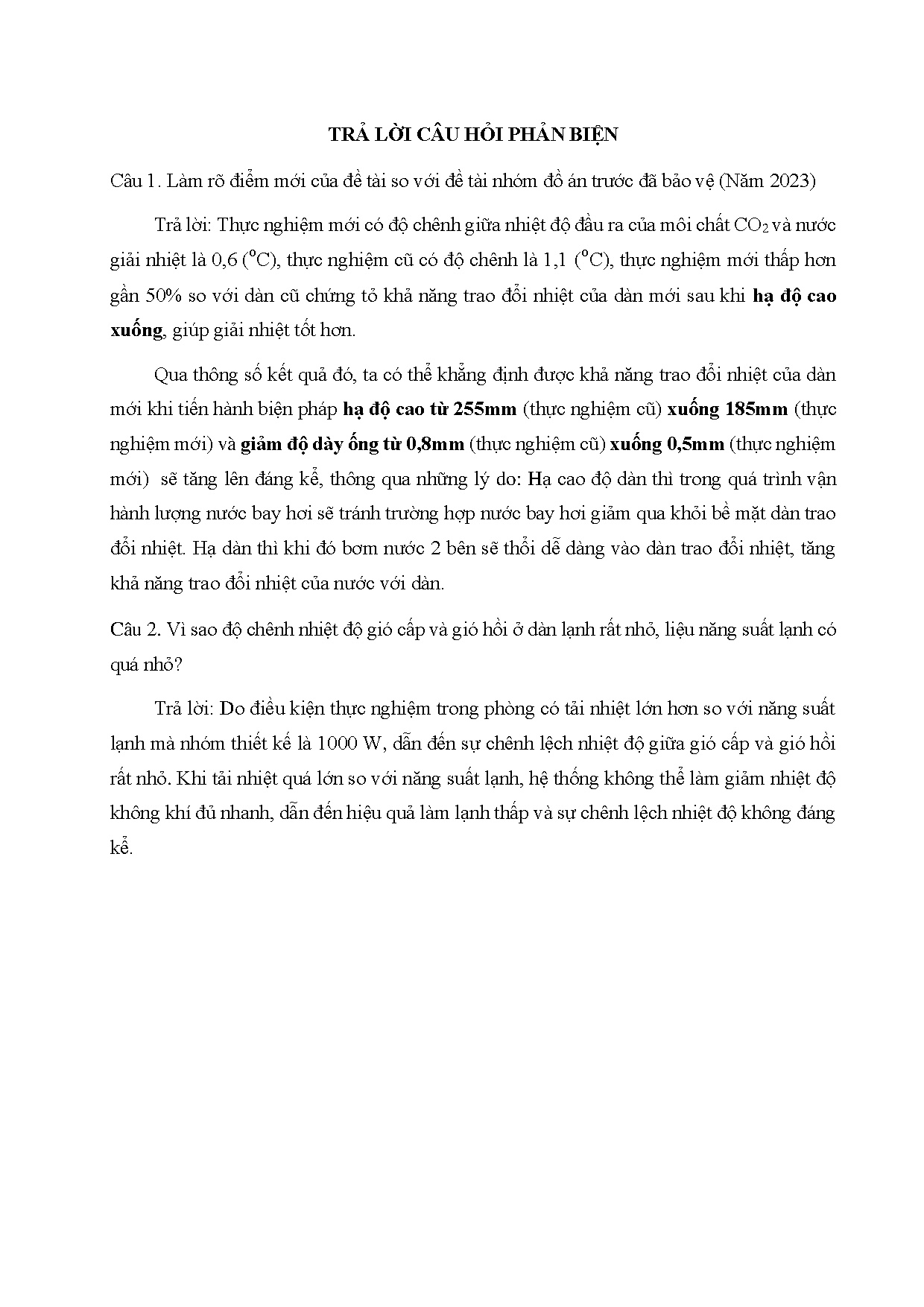

TRẢ LỜI CÂU HỎI PHẢN BIỆN
Câu 1. Làm rõ điểm mới của đề tài so với đề tài nhóm đồ án trước đã bảo vệ (Năm 2023)
Trả lời: Thực nghiệm mới có độ chênh giữa nhiệt độ đầu ra của môi chất CO2 và nước
giải nhiệt là 0,6 (o C), thực nghiệm cũ có độ chênh là 1,1 (o C), thực nghiệm mới thấp hơn
gần 50% so với dàn cũ chứng tỏ khả năng trao đổi nhiệt của dàn mới sau khi hạ độ cao
xuống, giúp giải nhiệt tốt hơn.
Qua thông số kết quả đó, ta có thể khẳng định được khả năng trao đổi nhiệt của dàn
mới khi tiến hành biện pháp hạ độ cao từ 255mm (thực nghiệm cũ) xuống 185mm (thực
nghiệm mới) và giảm độ dày ống từ 0,8mm (thực nghiệm cũ) xuống 0,5mm (thực nghiệm
mới) sẽ tăng lên đáng kể, thông qua những lý do: Hạ cao độ dàn thì trong quá trình vận
hành lượng nước bay hơi sẽ tránh trường hợp nước bay hơi giảm qua khỏi bề mặt dàn trao
đổi nhiệt. Hạ dàn thì khi đó bơm nước 2 bên sẽ thổi dễ dàng vào dàn trao đổi nhiệt, tăng
khả năng trao đổi nhiệt của nước với dàn.
Câu 2. Vì sao độ chênh nhiệt độ gió cấp và gió hồi ở dàn lạnh rất nhỏ, liệu năng suất lạnh có
quá nhỏ?
Trả lời: Do điều kiện thực nghiệm trong phòng có tải nhiệt lớn hơn so với năng suất
lạnh mà nhóm thiết kế là 1000 W, dẫn đến sự chênh lệch nhiệt độ giữa gió cấp và gió hồi
rất nhỏ. Khi tải nhiệt quá lớn so với năng suất lạnh, hệ thống không thể làm giảm nhiệt độ
không khí đủ nhanh, dẫn đến hiệu quả làm lạnh thấp và sự chênh lệch nhiệt độ không đáng
kể.
